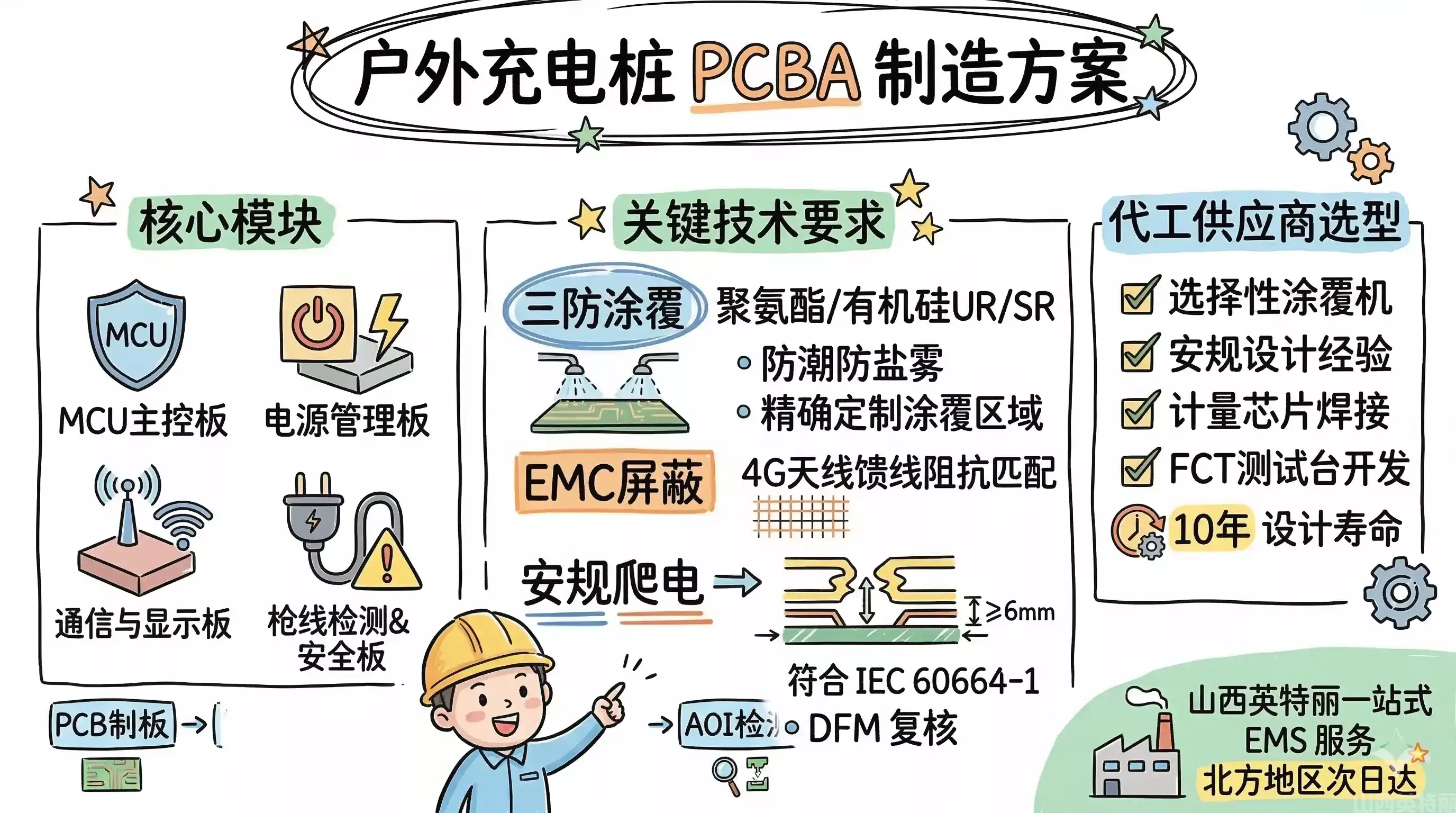

随着新能源汽车渗透率突破40%，充电基础设施建设进入高速扩张期。特来电、星星充电、云快充、小桩等运营商以及大量品牌直营桩的规模扩张，直接拉动了充电桩控制板的PCBA代工需求。
充电桩控制板不同于普通消费电子PCBA，其工作环境恶劣、安规要求严格、寿命要求超长（≥10年），且涉及电网连接带来的安全责任，这使得多数普通SMT代工厂无法满足客户需求。
搭载STM32或NXP MCU，负责充电协议（GB/T 27930、OCPP）、计费逻辑、故障诊断。含计量芯片（如ATT7053），精度需达0.5S级。
交流输入滤波（EMI）、PFC、DC/DC辅助电源，涉及高压大电流元器件，铜厚≥2oz，隔离变压器手工焊接。
4G/以太网联网、RFID/NFC刷卡、LCD/触摸屏接口、指示灯驱动。需通过CE/CCC认证的EMC设计。
CP/PP信号检测、接地故障保护、漏电检测（RCD模块）、急停控制。安规器件焊接须100%功能测试验证。
| 三防涂覆 | 控制板须全面覆盖聚氨酯（UR）或有机硅（SR）三防漆，防护湿热、盐雾及凝露导致的漏电腐蚀，IPX4级防护等级以上 |
|---|---|
| 安规爬电距离 | 交流线路与低压控制电路间爬电距离≥6mm，符合IEC 60664-1，PCB布线需专人DFM复核 |
| EMC屏蔽处理 | 通信模块区域需铺铜屏蔽，4G天线馈线阻抗匹配需SMT精度±0.1mm，通过GB/T 18487.1 EMC测试 |
| 浪涌防护器件 | 电源输入侧TVS/MOV/PTC需精准焊接，X-Ray确认BGA隔离器焊点，防止防护失效导致主控损坏 |
| 可靠性测试 | -40°C~+85°C高低温循环500次；85°C/85%RH高温高湿1000小时；盐雾96小时，符合GB/T 2423标准 |
三防涂覆能力：是否配备选择性涂覆机，能否精准跳过连接器等禁涂区，并提供UV荧光检验报告。
安规设计经验：代工厂工程师是否了解IEC 60664、GB/T 18487等标准，能够在DFM评审阶段主动识别爬电距离不足等问题。
计量芯片焊接：ATT7053、CS5463等计量芯片对焊接温度曲线敏感，代工厂须有精密回流焊温度管控记录。
FCT功能测试台：充电桩控制板需模拟真实充电场景执行FCT测试，建议选择有治具开发能力的工厂。
