一、标准管哪些产品，什么时候必须执行
GB 47371—2026 是我国电动自行车充电桩领域首部强制性国家标准。标准文本由工业和信息化部提出并归口，国家市场监督管理总局、国家标准化管理委员会于 2026 年 3 月 31 日发布，2027 年 4 月 1 日实施。据工信部发布信息，标准由工业和信息化部、市场监管总局会同自然资源部、住房城乡建设部、国家能源局、国家消防救援局组织制定，目的是巩固全国电动自行车安全隐患全链条整治行动的成效；工信部在解读中提到，我国电动自行车社会保有量已超过 3.8 亿辆。
适用范围不宽，但边界明确：适用于为符合 GB 17761 规定的电动自行车及其蓄电池充电的交/直流充电桩。标准对“充电桩”的定义是——具备输出电源通断控制、充电安全控制、人机交互功能，用于电动自行车及其蓄电池充电过程管理、控制的供电控制设备。两类产品在术语里单独定义：交流充电桩由交流充电控制器和配电线路及插座组成，为充电提供 220V 交流电源；直流充电桩是能直接为电动自行车及其蓄电池提供相匹配直流充电电源的直流供电装置。做直流方案的要把“单路端口最大输出电流”记牢：它是制造商自己的规定值，标准里过流保护的动作门槛（1.1 倍）就按它计算，铭牌参数、固件阈值和测试记录要形成同一个口径。
这部标准与四项已有的强制性国家标准配套：整车 GB 17761—2024《电动自行车安全技术规范》、电气安全 GB 42295—2022 及第 1 号修改单、锂离子蓄电池 GB 43854—2024、充电器 GB 42296—2022 及第 1 号修改单，加上充电桩这本，构成“整车—电池—充电器—充电桩”的强制性标准体系。同期发布的还有移动电源领域的 GB 47372—2026，实施日期同为 2027 年 4 月 1 日；做充电宝和户外电源的读者可以对照移动电源新国标 GB 47372—2026 对保护板和 PCBA 生产的要求一起看。

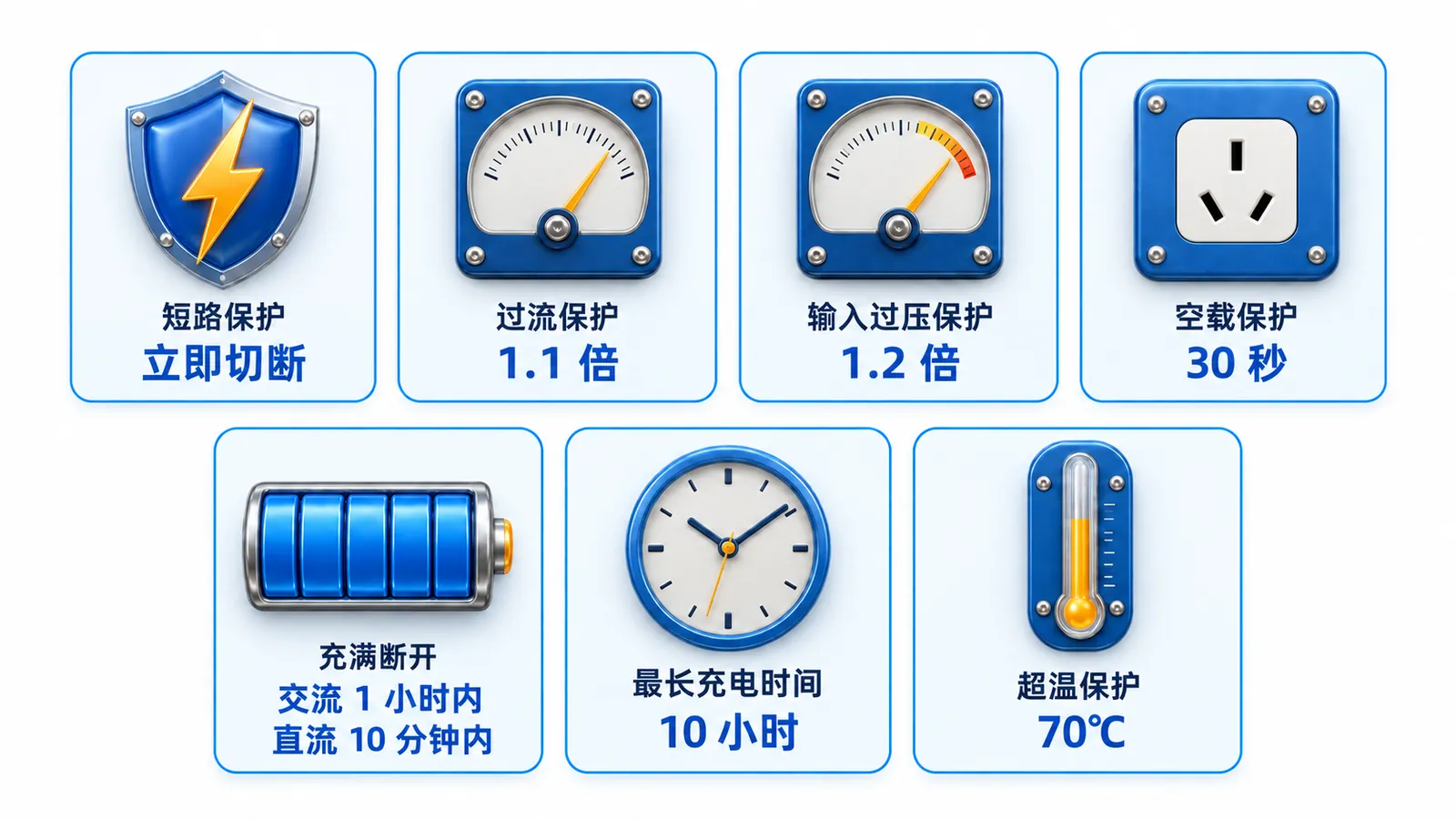

二、七项安全保护功能与动作要求
标准第 6 章把安全保护功能定为七项，每项都配了试验方法：触发条件、切断动作和动作后的端口电压判据要同时满足。要点先列成一张表：
| 保护功能（条款） | 触发条件 | 动作与验证要求 |
|---|---|---|
| 短路保护（6.1） | 单路输出端短路 | 立即切断输出电源；短路解除 3 秒后输出端口电压不大于 25V（有效值）或直流 25V；解除短路的同时断开负载 |
| 过流保护（6.2） | 输出回路电流超过单路端口最大输出电流的 1.1 倍 | 实时监测每个输出回路；立即切断输出电源；3 秒后端口电压不大于 25V |
| 输入过压保护（6.3） | 输入电压达到额定输入电压的 1.2 倍 | 立即切断输出电源；3 秒后端口电压不大于 25V |
| 空载保护（6.4） | 充电状态下移除负载或负载接触不良 | 30 秒内自动切断输出电源；端口电压不大于 25V（有效值）或直流 25V |
| 充满断开（6.5） | 车辆或蓄电池达到充满状态 | 交流充电桩最长延时断开时间小于 1 小时；直流充电桩小于 10 分钟；端口电压不大于 25V（直流桩为直流 25V）；充满状态按制造商给出的方法判定 |
| 最长充电时间（6.6） | 单个回路单次持续充电 | 最长充电时间小于 10 小时；超过时自动切断输出电源；端口电压不大于 25V |
| 超温保护（6.7） | 工作环境温度达到 70℃±2℃ | 启动保护、自动切断输出电源；试验在高温箱中稳定 2 小时后启动充电桩，应立即切断 |

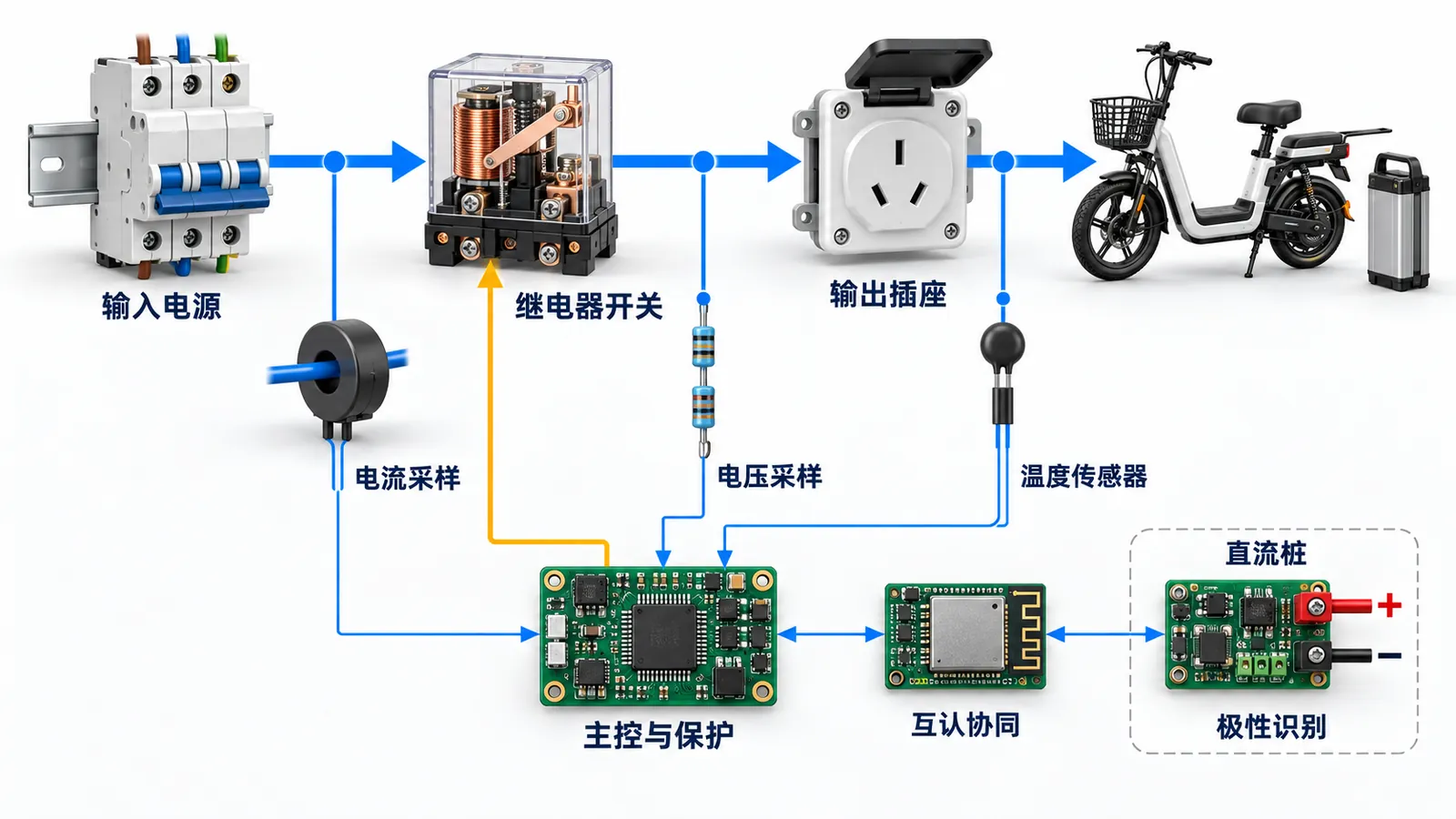

落到控制板上是哪几条链路
把这七项翻译成电路语言，控制板至少要具备四条链路：每个输出回路独立的电流采样和电压采样（互感器、分流器或采样电阻配合运放）、能切断单路输出的开关器件（继电器或接触器）及其驱动、温度采集通道（超温保护按环境温度动作，通常由板载或外置的 NTC 配合判断）、以及支撑计时和阈值判断的 MCU 与固件。表里的“立即切断”和“3 秒后不大于 25V”是两个不同的判据：前者看保护动作有没有发生，后者看动作之后输出口是不是真的没电了——触点粘连、驱动失效、采样异常，都可能出现保护动作发生了、端口电压却降不下来的情况。
几个容易在评审时漏掉的点。过流保护门槛挂在“单路端口最大输出电流”上，这个值由制造商定义，改型号、改功率段就要同步改固件阈值和铭牌，三者对不上，整机试验就会出现“按铭牌算不动作、按固件算才动作”的扯皮。充满断开的时间要求交流桩小于 1 小时、直流桩小于 10 分钟，两个数值差一个量级，固件里按桩型分别配置参数比写死一套更稳。还有充满状态的判定：标准明确“依据制造商给出的方法判定”，这个方法是方案定义的一部分，要在产品规格书里写清楚，否则整机试验时没有判定基准。
计时类要求怎么测
30 秒、1 小时、10 分钟、10 小时这四个时间参数，在产线上逐台等是不现实的。工程上的通行做法是：板级测试通过调试接口或测试模式注入等效计时信号，验证“计时—判断—切断”的逻辑链路完整、阈值可配置；真实时间参数放在整机型式试验里按标准方法实测。这个分工要写进测试规范，避免出现“板级验过逻辑，就认为整机时间也验证了”的误判。
三、直流桩的接口、互认协同和极性识别
标准第 7 章给直流充电桩单列了三条要求。接口上，直流桩的输出接口要满足 GB 42296—2022《电动自行车用充电器安全技术要求》中 5.5.6、5.5.7 及 5.5.8 的要求，也就是和充电器采用相同的接口。互认协同上，直流桩要能与电动自行车或蓄电池先进行互认协同识别，通过之后才能开始正常工作，并且能根据负载自动调整充电参数、输出相匹配的电压和电流。极性识别上，直流桩要自动识别充电负载的电压极性，只有输出直流电压极性与负载极性相同时才能正常工作，极性不同时直流接口应无电压输出。
这三条对控制板的影响集中在接口电路和信号链路：接口定义要和充电器方案对得上；互认协同的识别链路要在板级预留可测点；极性检测电路要和输出开关的控制逻辑联锁，做到“识别不通过就没有电压输出”。整机试验按标准方法做——用不同的电动自行车或蓄电池组做互认协同，用正反两种接法做极性识别；板级能提前做的，是把检测电路和联锁逻辑逐板验证，减少整机联调时才发现接口不通的返工。控制板从开发带到量产还有一层制造视角，可以参考充电桩控制板开发与量产：直流桩主控与计费控制板 ODM。
四、选料的新门槛：V-0 阻燃、附录 A 零部件清单和温升限值
通用要求里，和元器件采购、PCB 制造关系最近的是防火阻燃。标准 5.6.1 要求：外壳使用的非金属材料，以及所有电气回路及其连接的电气部件（导线除外）所含的非金属材料，燃烧性能要符合 GB/T 5169.16 中 V-0 级的要求；试验按垂直燃烧方法做，首选实物制作样条，实物不符合样条制备要求时才用同种材质定制样条。落到 BOM 上，PCB 基材、连接器塑料外壳、继电器和光耦的外壳、开关类器件的非金属件，都在要核对阻燃等级的范围内。
5.6.2 管的是线：充电桩内部和外部布线的阻燃性要符合 GB/T 18380.12 和 GB/T 18380.13，或符合 GB/T 18380.22；试验时导体横截面积不小于 0.5mm² 的按前两部分做，小于 0.5mm² 的按后一部分做。有一条豁免：在最不利功率源故障及最不利负载故障条件下，功率不大于 15W 的导线不需要满足这条。线束选型把这几档对应清楚，比笼统写“阻燃线”更经得起试验。
关键零部件的口径在 5.3 和规范性附录 A：充电桩使用的安全关键零部件要符合适用的安全防护要求，并在额定值范围内使用；电线、电缆、插座、开关等按适用情况符合附录 A 表 A.1 所列国家标准、行业标准中与安全有关的要求。表 A.1 里和一块控制板直接相关的部分整理如下：
| 物料类别 | 附录 A 对应的标准口径 |
|---|---|
| 内部布线、外部布线 | GB/T 18380.12、GB/T 18380.13、GB/T 18380.22 |
| 印制板基材 / 成品板（PCB） | GB 4943.1，或 SJ 3275；基材为 GB/T 4721、GB/T 4722、GB/T 4723、GB/T 4724、GB/T 4725 或其他等效国家标准 |
| 插座 | GB 1002、GB/T 1003、GB/T 2099.1 |
| 小型熔断器 | GB/T 9364.1、GB/T 9364.2、GB/T 9364.3、GB/T 9364.4、GB/T 9364.7 |
| 压敏电阻器 / 电涌抑制器 | GB 4943.1、GB/T 10193、GB/T 10194、IEC 61051-2:2021、IEC 61643-331:2020 |
| PTC 热敏电阻 | GB 4943.1、IEC 60730-1 |
| 继电器 | GB 4943.1、GB/T 21711.1—2023、GB/T 14048.5 |
| 光电耦合器 | GB 4943.1、GB/T 15651.5 |
| 器具开关 | GB 4943.1、GB/T 15092.1 |
这张表给采购和来料检验提供了一个直接的做法：把物料的规格书、认证证书和标准号建立对应关系，替代料评审时先看新物料能不能对上附录 A 的口径，再谈价格。只凭“参数差不多”放行替代料，在别的产品上可能只是概率风险，在这类产品上会直接把整机卡在试验台上。
还有三个通用口径。接触温升限值（5.7）：外壳表面及外部布线的温升，金属表面不超过 30K、非金属表面不超过 40K，试验按 GB 4943.1 接触温度规定的方法做——大电流端子和继电器的选型要按这个限值倒推余量。浪涌（冲击）抗扰度（5.8）：要满足 GB/T 17626.5 中 3 级或以上的要求，试验按 3 级进行。漏电保护（5.9）：充电桩要配备与产品规格相匹配的漏电保护器；说明书要求安装时另外配备具有漏电保护功能的空气开关，设备可靠接地。漏保放在整机还是放在安装侧由方案决定，控制板上的通断器件要能被这套保护逻辑正确联动。
同类“强制性国标落到主板制造”的做法，还可以对照智能门锁新国标 GB 21556.2 怎么落到主板上：生物识别防伪与安全烧录的制造配合，思路都是先把条款拆成物料清单和测试项，再排产能。
五、板级测试和整机试验怎么分工
标准第 4 章给出了试验条件和测量公差：试验环境温度 25℃±5℃、相对湿度不大于 75%，参数测量公差为电压 ±0.5%、电流 ±1%、温度 ±2℃。这些是整机试验的基准。工厂里的板级测试不必照搬整机全套试验，但采样和控制链路的精度可以参照这个口径来定校准要求，做到“板上读数准、动作逻辑对”，把需要真实负载和环境的部分留给整机验证。可执行的分工大致是：
| 验证内容 | 板级（PCBA 工厂） | 整机 / 实验室 |
|---|---|---|
| 电流、电压、温度采样链路 | 逐板用标准源核对读数与误差 | 按标准试验条件复核 |
| 继电器 / 输出开关驱动与联锁 | 逐板带载动作、触点状态回读 | 带实际负载确认切断效果 |
| 保护逻辑与计时 | 测试模式验证判断链路与阈值配置 | 真实时间参数（30 秒 / 1 小时 / 10 分钟 / 10 小时） |
| 端口电压判据（不大于 25V） | 不适用 | 按标准试验方法实测 |
| 超温保护（70℃±2℃） | 板载温度通道逐板核对 | 高温箱试验 |
| 互认协同 / 极性识别 | 接口链路与联锁逻辑验证 | 不同车辆或电池组、正反接法实测 |
| 浪涌、接触温升、IP、漏保 | 不适用 | 型式试验项目 |
FCT 治具怎么覆盖这些测试点、探针位置怎么在 Layout 阶段预留，可以参考PCBA 量产测试方案怎么定：ICT 与 FCT 测试治具的分工与投入；控制板装到桩体之后的板卡装配、线束和整机联调环节，见充电桩控制板 Box-build 怎么验：板卡装配、线束与整机联调清单。另外提一句老化配合：超温保护的触发点是 70℃±2℃ 的环境温度，如果整机厂安排了带温老化或高温存储工序，控制板的温度采集和降额策略要能配合这些工况，避免把正常工序温度误判成故障触发。
六、标识、序列号和追溯：生产端要一致的三份数据
标准 5.4.1 要求充电桩在明显位置用中文标明名称（“电动自行车充电桩”）、型号、制造商、生产厂、设备序列号、生产日期、额定输入电压（220V 或三相 380V）和频率（50Hz）、额定输入电流和功率、输出电压范围和电流、外壳防护等级（IP 代码）以及安全警示说明等内容；直流桩还要标明输出端子极性和适用的蓄电池类型。其中的设备序列号是 13 位代码结构，分三段：前 9 位生产企业代码（用统一社会信用代码第 9 位至第 17 位的主体标识码，境外企业以 JW 开头，其他 7 位由企业自定义），中间 2 位是生产年份的后两位，最后 2 位是型号规格代码（企业自行分配，不使用字母 I、O、Z，同一企业不同型号规格不能重号）。
序列号、生产日期、型号这些信息，至少要同时在三个地方对得上：桩体铭牌、设备内部（如果方案把序列号和参数写进控制板或存储芯片）、以及工厂和生产企业保留的追溯记录。控制板工厂参与的一般是后两块——生产时写入的编号、参数和固件版本要能回查到具体批次。PCBA 侧的条码规则和批次界定可以参考PCBA 序列号与条码追溯体系怎么建：SN 编码规则与批次召回界定。
标识本身还有耐久性要求（5.4.2）：用蘸水的棉布擦拭 15 秒，再用蘸 75%（体积分数）酒精的棉布擦拭 15 秒，之后标识和警示说明仍要清晰易辨、不出现卷边。铭牌耗材和打印工艺能不能扛住酒精擦拭，试产阶段按这个擦法做一次验证，比量产后再返工省事。
说明书（5.4.3）由整机厂编写，但有几项会向上追溯到控制板方案：安装条件说明；安装后的充电操作流程（例如“先将充电器接通电池再连接充电桩”）；安装时另外配备具有漏电保护功能的空气开关、设备可靠接地；涉及安全使用的安装要求（安装高度、选址、线径、走线套管等）；防护等级低于 IPX4 的充电桩要有防雨措施说明；直流桩固定连接的输出软线损坏时由制造商或其认可的专业人员更换；以及序列号内容解释。标准附录 B 还给了安装位置和安装设施的建议清单（避开高温、易燃易爆和低洼积水位置，与管线井盖保持 1m 以上距离，不占用人行和消防通道；单个充电插座不能连接多个充电器，配电走专用回路并穿管敷设，配备适用于电池火灾的报警和灭火设施等），写安装说明时可以直接对照。
七、从现在到 2027 年 4 月：准备清单
标准从发布到实施留了一年时间，整机厂要改产品，PCBA 供应商要配合改料、改测试。下面按环节列出建议的落点，表中“建议记录”一栏是供项目评审填写的示例。
| 环节 | 要做的准备 | 建议记录 |
|---|---|---|
| 设计评审 | 七项保护功能的电路与固件逻辑逐项对照条款；每路独立采样；接口与联锁 | 保护逻辑对照表 |
| 选料 | 附录 A 口径与 BOM 逐项对应；V-0 与线材阻燃的材料证明；替代料先做口径比对 | 物料合规清单、材料证书 |
| 结构与大电流回路 | 端子、继电器、铜箔按 30K / 40K 温升限值留余量；IP 与密封结构配合 | 温升与防护设计说明 |
| 板级测试 | FCT 覆盖采样、驱动、接口链路和参数写校；测试点与治具在 Layout 阶段预留 | 逐板测试数据、治具清单 |
| 整机验证 | 30 秒到 10 小时的时间参数、不大于 25V 判据、70℃ 超温、浪涌 3 级、互认协同与极性识别 | 型式试验报告 |
| 标识与追溯 | 13 位序列号规则先定下来；铭牌、设备内信息、追溯记录三方对齐 | 编码规则文件、扫码核对记录 |
检测计划建议提前排：这类强制性标准的型式试验项目多、要按各条款的试验方法逐项做，实施日前还要留出整改和产线切换时间。先把产品型谱里哪些型号改版、哪些型号退出排清楚，再倒排送样和测试时间，比临期集中送样更稳。
八、常见问题
电动自行车充电桩安全技术规范什么时候实施？
GB 47371—2026 于 2026 年 3 月 31 日发布、2027 年 4 月 1 日实施。标准由工业和信息化部提出并归口，与整车、电池、充电器的四项强制性国家标准配套，适用于为符合 GB 17761 的电动自行车及其蓄电池充电的交/直流充电桩。
新国标要求的七项保护功能指哪些？
短路保护、过流保护、输入过压保护、空载保护、充满断开、最长充电时间和超温保护。关键动作是：短路、过流（1.1 倍）和输入过压（1.2 倍）要立即切断；空载要在 30 秒内切断；交流桩充满后 1 小时内、直流桩 10 分钟内断开；单路单次充电不超过 10 小时；环境温度到 70℃±2℃ 启动超温保护。
空载保护 30 秒是怎么测的？
在正常充电状态下移除充电桩的负载，30 秒内充电桩应自动切断输出电源，输出端口电压不大于 25V（有效值）或直流 25V。对控制板来说，这一项依赖电流采样和继电器驱动链路，量产时应能用测试点单独验证动作，不用等装成整机再查。
交流桩和直流桩的充满断开时间为什么不一样？
交流桩通过插座输出交流电，要经充电器和电池连接，不能直接监测电池的充满状态，所以留出小于 1 小时的延时，兼顾涓流充满和过充风险；直流桩与车辆或蓄电池直接连接，通常以互认协同的方式充电、能直接监测充满状态，所以要求 10 分钟内断开。两条都写在标准 6.5 的试验方法里。
参考资料
- GB 47371-2026《电动自行车充电桩安全技术规范》标准文本（石家庄市市场监督管理局网站，2026-03-31 发布，2027-04-01 实施）
- 《电动自行车充电桩安全技术规范》（GB 47371—2026）解读（工业和信息化部消费品工业司，2026-09-04）
- 电动自行车充电桩强制性国家标准正式发布（工业和信息化部，2026-09-04）
- 国家标准全文公开系统：GB 47371-2026 条目（发布日期、实施日期与在线预览）
