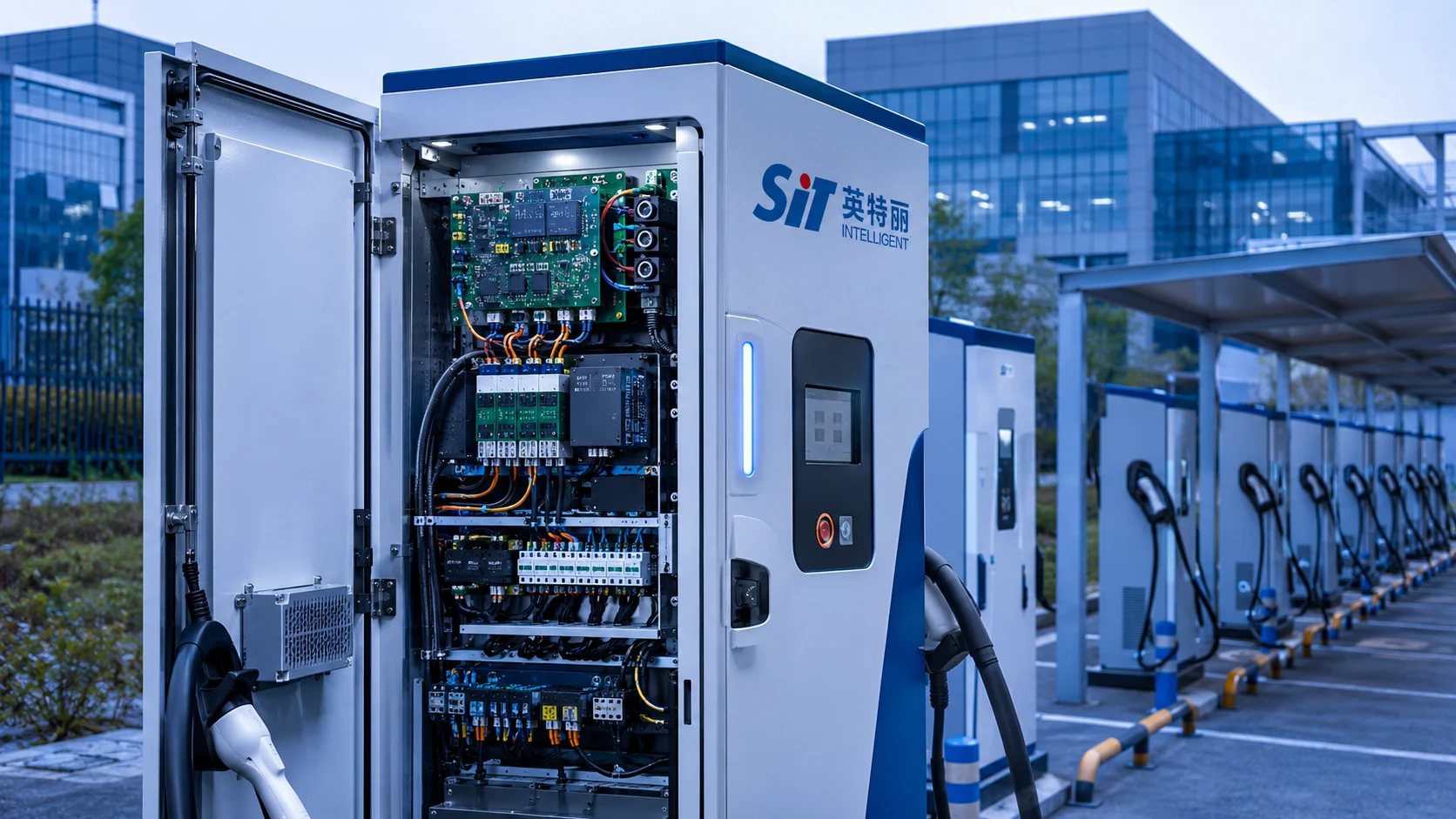

充电桩控制板开发与量产：直流桩主控板的硬件要点与工程落地
一、充电桩市场变了，控制板的要求跟着变
充电桩行业正处在两个明显的技术节点上：一是大功率化——液冷超充在高速服务区和城市核心站点铺开，重卡补能开始进入兆瓦级时代；二是标准更新——充电接口与通信协议的新版国标已陆续实施，存量设计面临升级。
对控制板来说，这意味着三件事：功率模块数量增加后，主控板要管理的CAN节点和采样通道成倍增长；新协议要求通信软硬件同步更新；户外大功率场景对防护、散热与EMC的要求比早期交流桩严格得多。用几年前的板卡设计直接放大功率，翻车概率很高。
与设计相关的现行标准版本，开发前应确认清楚：
| 标准 | 内容 | 版本状态 |
|---|---|---|
| GB/T 20234.1-2023 | 传导充电连接装置 通用要求 | 2023年9月发布实施 |
| GB/T 20234.3-2023 | 直流充电接口 | 2023年9月发布实施 |
| GB/T 20234.4-2023 | 大功率直流充电接口 | 2024年4月起实施 |
| GB/T 27930-2023 | 充电桩与车辆（SECC/EVCC）数字通信协议 | 替代2015版，新增A/B类协议框架 |
需要说明：整桩的型式试验与认证由整机厂主导，控制板开发方的职责是把协议栈、接口电路和采样精度做到位，并配合提供认证所需的技术资料。
二、直流充电桩电控系统的板卡构成
一台直流桩的电子部分通常拆成以下几类板卡，定制项目里它们可以合并或裁剪：
| 板卡 | 核心职责 | 关键器件/接口 |
|---|---|---|
| 主控板（充电控制器） | 充电流程状态机、与车辆BMS通信、功率模块调度、故障保护 | MCU、多路CAN、继电器/接触器驱动、绝缘监测接口 |
| 计费控制单元 | 电能计量、费率计算、订单与后台交互 | 计量芯片或电能表接口、4G/以太网、ESAM安全模块 |
| 人机交互板 | 屏显、刷卡/扫码、灯效指示 | 串口屏或安卓屏、读卡器接口 |
| 功率模块监控板 | 模块温度/状态采集、风机或液冷泵控制 | 温度采样、PWM风机驱动、CAN |
大功率化的直接影响是主控板的"管理半径"变大：一台480kW级别的桩可能挂十几个功率模块、双枪甚至多枪输出，CAN总线负载、状态机复杂度和故障隔离逻辑都要按这个规模设计，而不是从60kW的方案"改改就用"。功率变换侧的模块设计可参考充电桩直流DC-DC模块PCBA制造技术解析。
三、主控板硬件开发的三类核心问题
3.1 通信：协议栈是重头戏
直流桩主控板至少要同时处理三层通信：对车（GB/T 27930，CAN总线，250kbit/s，充电握手、参数配置、充电阶段、结束四个阶段的报文交互）、对内（功率模块与各板卡间的CAN/RS485）、对后台（运营平台协议，国内常见云快充协议，海外项目多用OCPP）。硬件上要注意CAN收发器的隔离设计与总线端接，软件上27930-2023的A/B类框架与版本协商机制要在立项时确定支持范围，避免后期返工。
3.2 计量计费：精度与合规并重
计费控制单元涉及贸易结算，电能计量电路的精度等级、防篡改设计和数据存储的可靠性都有明确要求。设计要点包括：计量芯片的电流采样方案（分流器/互感器）选型、掉电数据保护、时钟保持，以及与主控板之间的接口协议定义。这部分做得粗糙，运营验收时会反复整改。
3.3 户外环境：防护、散热与EMC
充电桩控制板是典型的户外高可靠场景，设计与工艺上通常要落实：
- 宽温设计：器件按工业级及以上温度范围选型，高低温工况实测验证；
- 电气防护：电源与信号接口的防雷浪涌设计，接口ESD防护；
- 三防处理：PCBA喷涂三防漆，应对潮湿、盐雾与粉尘；
- EMC：大功率开关电源环境下的抗扰与辐射控制，布局阶段就要规划好功率地与信号地的分区。
这些要求与户外电源类产品高度相通，相关工艺细节可参考户外充电桩控制板高防护等级制造方案。
四、从样机到量产：充电桩控制板的工程路径
充电桩控制板的开发-量产链路，和一般消费类控制板相比多了两个环节——联调和现场工况验证：
- 方案评估：确认功率等级、枪数、计费方式、后台协议与目标成本；
- 硬件开发：原理图与PCB设计，DFM审查同步进行；
- 样机与联调：与功率模块、屏、后台平台联调，跑通完整充电流程；
- 工程验证：高低温、浪涌、EMC摸底，小批量试产验证工艺与测试治具；
- 量产导入：ICT/FCT测试上线，老化流程固化，批量交付并保留追溯记录。
量产阶段的品质控制重点是焊点可靠性与测试覆盖率：功率接口的大电流端子、继电器驱动回路这些部位按IPC-A-610的验收等级执行检验，FCT治具模拟真实充电时序做全功能下线测试，而不是只测上电。
五、英特丽做充电桩控制板的底气在哪
选充电桩控制板的开发与制造伙伴，最该问的一句话是："你们自己做过整桩吗？"
山西英特丽的答案比较特殊：子公司特能充（TNC）专注7–480kW充电桩——从交流慢充到直流大功率设备的整机开发、生产与运营支持。这意味着英特丽做控制板时，拿到的不只是电路设计经验，还有整桩联调、现场故障、运营商验收这些"控制板厂通常看不到"的一线反馈；控制板上哪些设计在现场容易出问题，我们是从整机侧反推回来的。整机与场站方案可见特能充的电动重卡充电站建设方案与液冷超充选型指南。
制造侧，晋城旗舰厂30条SMT产线、32000㎡厂房，通过IATF16949、ISO9001、ISO13485三项体系认证；类似的功率控制类板卡我们持续在产线上跑，如构网型储能PCS主控板与功率板、100-500kW工程机械整流电源。
合作方式两种都支持：已有图纸的，做DFM优化后直接导入量产；只有需求的，从方案评估开始走完整的ODM研发与工程协同流程。
有充电桩控制板的开发或量产需求？发来功率等级与功能需求，我们先出方案与可制造性初评。
立即咨询 →附录：术语速查
- SECC / EVCC：充电桩侧/车辆侧通信控制器，GB/T 27930-2023中的通信主体。
- TCU（充电控制器）：直流桩内执行充电流程控制的主控单元。
- 计费控制单元：完成电能计量与费用结算的独立单元，涉及贸易结算合规。
- OCPP：开放充电点协议，海外运营平台的主流后台协议。
- 液冷超充：充电枪线与功率模块采用液冷散热的大功率快充方案。
- 三防漆：涂覆于PCBA表面的防潮、防盐雾、防霉涂层。
