构网型储能PCS控制板与功率板PCBA代工：VSG变流器主控板/功率板的可制造性解析

一、为什么 2026 是构网型的拐点（政策、国标、招标三线交叉）

过去十年，新能源并网装备的关键词是"跟网"。逆变器/变流器像一个听话的电流源，跟着电网的电压和频率走，电网怎么动它怎么动。但当风光渗透率越来越高、同步发电机（火电）占比越来越低，电网自身的"骨架"开始变软——这时候再让所有电源都"跟网"，就没有谁来撑电压、撑频率了。构网型（GFM）技术，本质是让储能变流器（PCS）从"跟随者"变成"建网者"，主动对外呈现一个稳定的电压源，给弱电网提供惯量与电压支撑。2026 年之所以是拐点，是因为政策、国标、招标三条线几乎同时收口。

1.1 政策线：构网型被列入能源行业标准立项方向

2026 年 3 月 24 日，国家能源局发布《2026 年能源行业标准计划立项指南》（nea.gov.cn），把"构网型技术"列入核心立项方向。标准立项方向是一个强信号：它意味着主管部门要把构网型从"鼓励示范"推进到"有标可依、按标准入网"的阶段。对装备厂商而言，标准化往往先于规模化采购——先定规则，再放量。

1.2 国标线：构网型变流器技术规范进入制定通道

国家标准计划《电化学储能构网型变流器技术规范》已在国家标准全文公开系统（std.samr.gov.cn）立项，归口单位为全国电力储能标准化技术委员会（TC550，中国电力科学研究院归口），起草单位包括中国电科院、阳光电源、华为等行业头部机构。需要说明的是：这些是标准起草单位，与本文作者方无任何客户关系，仅作为标准进展的事实陈述。一旦这部标准发布实施，"是不是构网型""惯量响应够不够快""故障穿越行不行"就有了统一的测试与验收口径——标准落地，等于入网强制门槛落地。

1.3 招标线：强制配建比例 + 入网测试硬指标

地方层面已经开始把构网型写进强制配建要求。以新疆为例，喀什、和田等地要求新建储能项目按一定比例（部分文件为构网型占比≥20%）配置构网型储能，并网前需通过"惯量响应≤2s"等性能测试。这类"配建比例 + 入网测试"的组合，直接把构网型 PCS 从"选配"变成"必配"。需要提醒的是，新疆等地的"≥20%"是地方强制配建口径，不要与国家层面新能源渗透率目标混为一谈，两者口径不同、不可换算。

1.4 市场体量：装机基数大，构网型增量明确

从基本盘看，据中国化学与物理电源行业协会储能应用分会（CNESA）2026 年 1 月 22 日发布的数据，2025 年中国新型储能新增装机约 66.43GW / 189.48GWh（能量规模同比约 +73%、功率规模同比约 +52%）。在如此大的新增基数上，叠加构网型强制配建比例，构网型 PCS 的板卡需求是结构性的、而非一次性的。新疆作为先行区，据公开统计口径，截至 2024 年 6 月已并网新型储能约 2.28GW / 7.58GWh（具体以官方与行业统计为准）。

放到全球看，构网型逆变器仍是一个高增长的细分赛道。据 The Business Research Company（TBRC）口径，全球构网型逆变器市场规模约从 2025 年的 7.5 亿美元增长到 2026 年的 8.2 亿美元，复合增长率约 9.1%；据 Fortune Business Insights 口径，2025 年市场规模约 8.59 亿美元，其中亚太地区占比约 57.6%。两家机构口径不同、数字不完全一致，这里并列给出、不取单一数字下结论。至于"6.8GW 招标""数千亿元市场规模"等流传数字，多为行业媒体或券商预测口径（如据中国储能网及券商研报），并非官方统计，采购决策时建议回到原始来源核对。

二、构网型（GFM）与跟网型（GFL）的本质区别

很多人以为构网型只是"软件升级一下控制算法"，于是默认老的跟网型硬件平台直接能用。这是常见的认知误区。GFM 与 GFL 的差异是控制对象层面的，它会一路传导到主控板的控制环路结构、采样链路精度与功率级的设计冗余。先把这件事讲透。

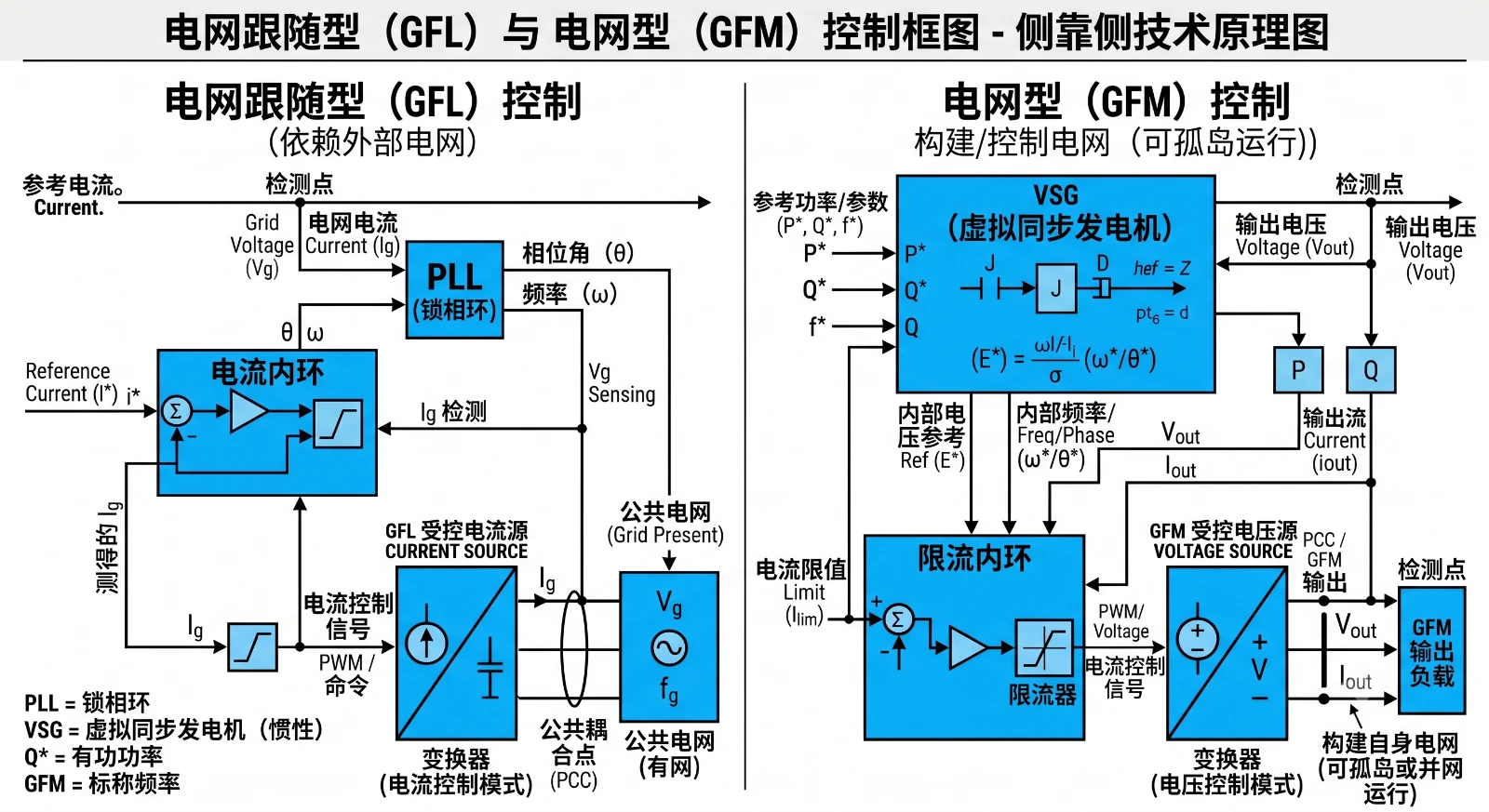

2.1 受控电流源 vs 受控电压源

跟网型（GFL）把变流器建模成一个受控电流源：它先用锁相环（PLL）测量电网电压的相位与频率，再据此控制注入电网的电流大小和方向。电网是"参考系"，变流器是"跟随者"——电网在，它才在；电网相位一抖，它得跟着重新锁定。

构网型（GFM）把变流器建模成一个受控电压源：它自己在内部生成电压的幅值与相位（频率），主动对外建立一个交流电压，电网/负载在这个电压上"取电"。它不再依赖 PLL 去"问"电网现在几点，而是自己"定时"。这一字之差，决定了它能在弱电网甚至离网下独立支撑电压与频率，也决定了它的硬件不一样。

2.2 这对主控板与采样链路意味着什么

控制对象变了，主控板的控制环路与传感链路随之改变：

• 控制环路结构不同：GFL 是"电流内环 + PLL 同步"为核心；GFM 是"外部电压/功率环生成电压指令 + 电流内环做限流保护"，PLL 从同步主角退化为辅助甚至取消。环路阶数、带宽、抗扰设计完全不是一套参数。
• 采样精度与同步要求更高：GFM 要主动建立电压，对三相电压/电流采样的幅值精度、相位一致性、采样同步性更敏感——采样通道之间的延迟与失配会直接污染输出电压质量，进而影响并网功角与稳定裕度。
• 限流保护逻辑更复杂：电压源天生"硬"，电网故障瞬间它会试图"顶住"电压而灌出大电流，主控板必须在毫秒级内把电流环从"建电压"切到"保器件"，这对采样—判断—封波的硬件实时链路提出了更高要求。

对比维度	跟网型 GFL	构网型 GFM
等效模型	受控电流源	受控电压源
同步方式	依赖 PLL 锁相	自建相位（VSG/下垂），可取消 PLL
对电网依赖	强，需要较强电网（高短路比）	弱，可支撑弱电网/离网
惯量支撑	基本无（无主动惯量）	提供虚拟惯量与阻尼
控制核心	电流内环 + PLL	电压/功率外环 + 电流限流内环
采样链路	常规精度即可	对相位一致性/同步性更敏感
故障表现	电流可控、相对温和	倾向顶电压、瞬时电流大，需强限流

顺带一提：电压源属性带来的高压、大电流环境，对板卡的高压隔离与爬电距离提出硬要求，这一点与光伏逆变器同源——可参考光伏逆变器PCBA代工：高压大功率电源模块电路板制造技术解析一文。

三、VSG 虚拟同步机原理：把同步发电机"装"进控制算法

构网型怎么"自建相位、提供惯量"？目前主流的实现是 VSG（Virtual Synchronous Generator，虚拟同步机）。它的核心思想是：用控制算法去模拟一台同步发电机的机械与电磁特性，让一个本来"没有转动惯量"的电力电子装置，对外表现得像一台有转子、有惯量、有阻尼的发电机。

3.1 虚拟惯量 J 与阻尼 D

同步发电机抗频率扰动，靠的是转子的转动惯量 J——电网频率要变，得先克服转子的惯性，所以频率不会突变。VSG 用算法复现这个特性：把"虚拟惯量 J"写进有功-频率环的微分方程里，让储能 PCS 在电网频率波动时，按照 J 的大小"惯性地"吞吐有功功率，从而抑制频率变化率（RoCoF）。阻尼 D 则模拟同步机的阻尼绕组，抑制功率/频率振荡，让系统更快稳定下来。这也是为什么入网测试会考核"惯量响应"时间——它直接对应 VSG 对频率扰动的支撑速度。

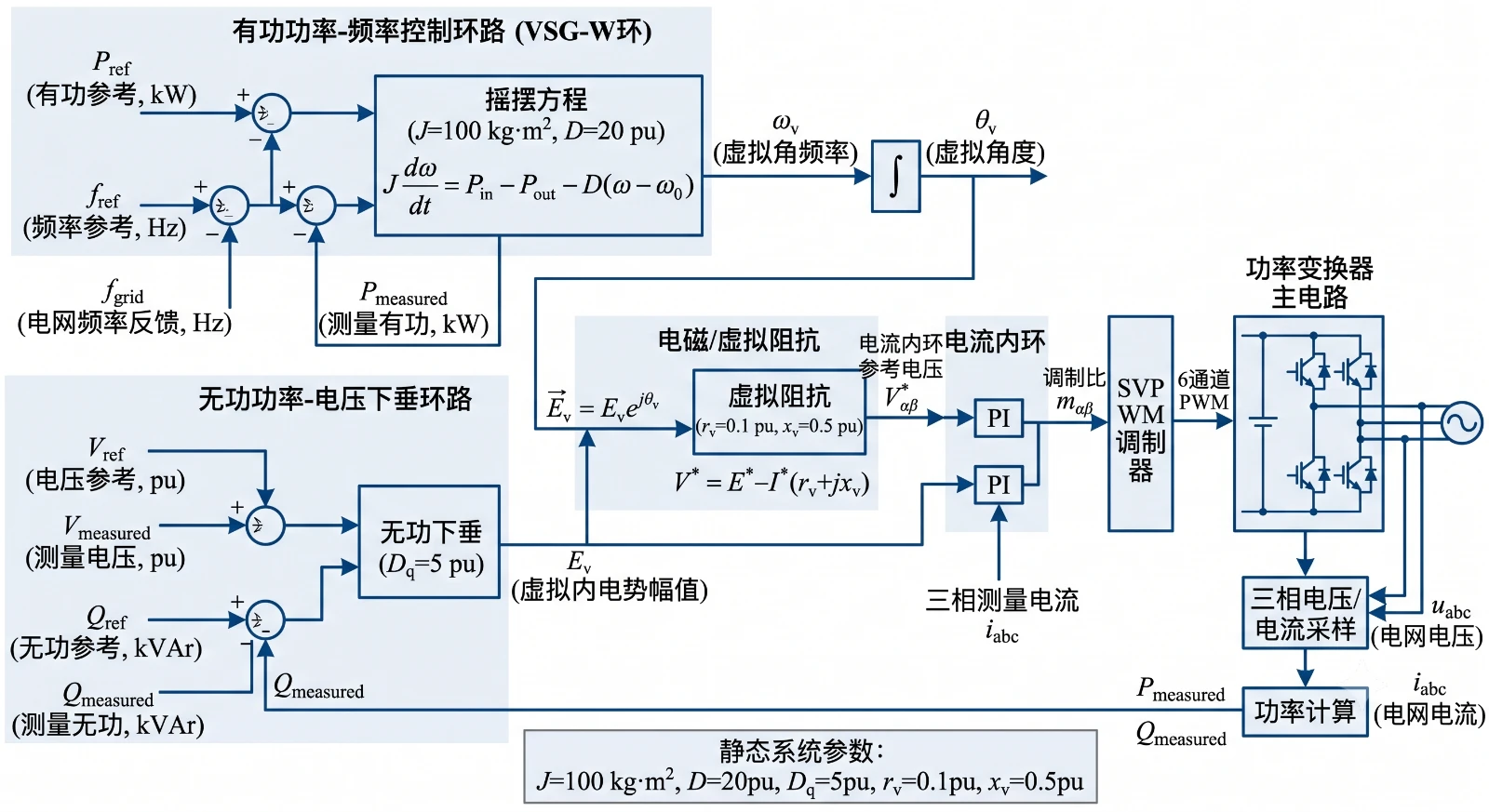

3.2 五大环节与下垂控制

一套典型的 VSG 控制可以拆成五个环节，它们共同把"功率偏差"转换成"驱动功率管的 PWM 波"：

1. 有功-频率环：核心摆动方程 J·dω/dt = Pref − Pe − D·Δω，由有功偏差驱动虚拟转子角速度 ω，积分得到虚拟功角 θ（相位）。
2. 无功-电压环：模拟励磁调节，由无功偏差/电压偏差调节输出电压幅值 E。
3. 电磁方程/虚拟阻抗：用虚拟同步电抗把内电势 E∠θ 映射到端口电压电流关系，兼顾功率解耦与限流。
4. 电流内环：在电压指令之下做快速电流跟踪与限流保护，是保护功率器件的最后一道闸。
5. SVPWM 调制：把电压/电流指令调制成六路（或多路）PWM，驱动功率桥臂。

与之配套的是下垂控制（Droop）：有功-频率下垂 P-f、无功-电压下垂 Q-V，让多台 PCS 在没有通信主导的情况下也能自动按容量分担功率、并联稳定运行。VSG 可以看作"带了惯量与阻尼的、动态更友好的下垂"。

  有功-频率环(虚拟惯量J / 阻尼D)              无功-电压环(下垂Q-V / 虚拟励磁)
     Pref ─┬─►[ J·dω/dt = Pref − Pe − D·Δω ]─► ω ─►∫─► θ(虚拟功角)─┐
           │                                                      ├─►[电磁方程/虚拟阻抗]─►[电流内环/限流]─►[SVPWM]─► 6路PWM ─► 功率桥
     Pe ───┘                                                      │            ▲
     Qref ─►[ 下垂 Q-V / 虚拟励磁 ]──────────────► E(电压幅值)──────┘            │ 三相电压/电流采样(高精度·同步)


请注意：上面这套算法（J、D 的整定，环路解耦，限流策略，黑启动状态机……）是品牌商的核心 IP，是各家 PCS 厂商竞争力所在。代工方既不掌握、也不应该去碰它。代工方要做的，是把承载这套算法的电路板——主控板、采样板、驱动板、功率板——按图纸高质量、高一致性地造出来。这一点，本文第七节会展开。

四、弱电网"双高"难题：构网型到底解决什么

"双高"指高比例新能源 + 高比例电力电子装备。当一个区域电网里同步发电机越来越少、逆变型电源越来越多，电网会出现三个典型病症，而构网型正是对症下药。

4.1 短路比 SCR 下降，电网变"软"

短路比（SCR）衡量并网点电网的"强弱"。新能源大量接入、同步机退出后，并网点 SCR 下降，电网对扰动的支撑能力变弱。GFL 跟网型在低 SCR 下容易失稳（PLL 在弱电网里"测不准"相位，越测越抖）；GFM 构网型作为电压源，反而能主动提供短路容量与电压支撑，把弱电网"撑硬"。

4.2 惯量不足，频率易突变

同步机的转动惯量是电网频率的"缓冲器"。新能源没有天然惯量，一旦扰动，频率变化率（RoCoF）变大，容易触发低频减载甚至连锁脱网。VSG 提供的虚拟惯量就是在补这个缺口——这也是"惯量响应≤2s"之类入网测试的由来。

4.3 宽频振荡：电力电子之间"打架"

大量电力电子装置的控制环路相互耦合，可能在几十 Hz 到上千 Hz 的宽频段激发振荡（次同步/超同步振荡）。构网型通过提供阻尼和更稳的电压参考，有助于抑制宽频振荡，但这也对控制带宽、采样同步、环路解耦提出了更精细的要求——硬件上又回到了"采样链路要干净、要同步"。

4.4 故障穿越的"逻辑悖论"与容量过配

这是构网型一个绕不开的工程现实。电压源在电网故障（电压跌落）瞬间，会本能地"顶住"电压而输出很大电流；但功率半导体的过流能力有限，必须限流保护。于是出现一个"逻辑悖论"：既要像电压源一样在故障期间提供支撑（不掉电压、不脱网），又要像电流源一样限制电流（保器件）。工程上常见的折中，是给 PCS 留出更大的瞬时电流/功率裕度，即容量过配（over-sizing）——同样的并网功率，构网型 PCS 的功率级器件、母线、散热往往要按更高的峰值能力设计。这一点直接推高了功率板的电流密度、铜厚与散热要求，也是代工时需要提前对齐的"可制造性"红线。

储能系统里与高压隔离、大电流强相关的还有 BMS，其设计制造要点可参考储能BMS电路板加工难在哪？高压隔离与大电流PCBA设计制造要点。

五、器件与拓扑：从 Si IGBT 到 SiC，从两电平到 ANPC 三电平

构网型 PCS 的"过配"需求和高动态要求，把压力压到了功率器件与拓扑上。这一节决定功率板长什么样、用什么器件、开关多快。

5.1 Si IGBT：MW 级主力，但开关频率受拖尾电流限制

兆瓦级储能 PCS 目前仍大量使用硅基 IGBT。IGBT 关断时存在拖尾电流（少数载流子复合带来的电流尾巴），这部分会产生可观的关断损耗，限制了它的开关频率——MW 级应用里开关频率通常被压在约 2~3kHz 量级。开关频率低，意味着滤波电感/电容更大、动态响应相对受限，但成本与成熟度占优。

5.2 SiC MOSFET：高频、低损耗、无反向恢复电荷

碳化硅（SiC）MOSFET 是单极性器件，没有 IGBT 那样的拖尾电流，体二极管的反向恢复电荷也很小，因此可以在更高的开关频率（>10kHz）下保持较低损耗。对构网型而言，更高的开关频率带来更宽的控制带宽、更小的无源器件、更快的动态支撑能力——这正是 VSG 高动态控制想要的。代价是 SiC 器件单价更高、对驱动（dv/dt、米勒钳位）、栅极回路寄生电感、PCB 布局与焊接质量更敏感。

器件/特性	Si IGBT	SiC MOSFET
载流子类型	双极型（有拖尾电流）	单极型（无拖尾电流）
反向恢复电荷	较大（体二极管）	很小
典型开关频率	约 2~3kHz（MW 级）	可 >10kHz
开关损耗	较高	较低
无源器件体积	较大	较小
对布局/驱动/焊接	相对宽容	敏感（dv/dt、寄生电感、空洞率）
器件成本	低、成熟	高、上升期

5.3 ANPC 三电平：在大功率下平衡损耗与谐波

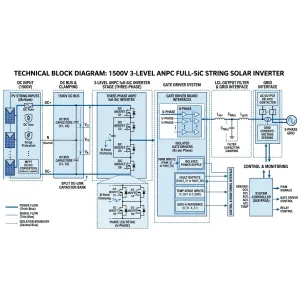

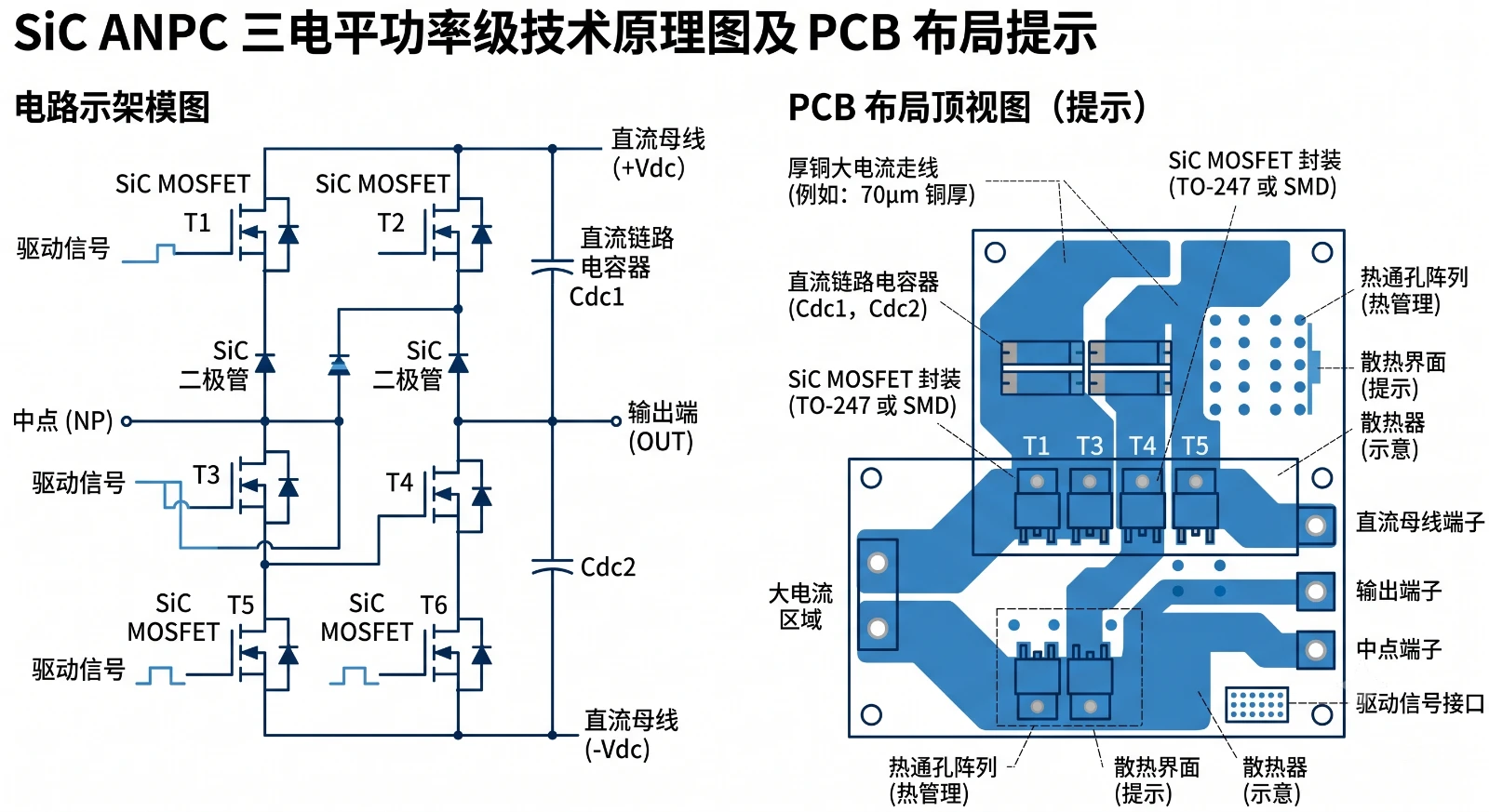

大功率 PCS 普遍采用多电平拓扑，其中 ANPC（有源中点钳位）三电平较为常见。相比两电平，三电平输出电压台阶更多、谐波更小、器件电压应力更低，便于在高母线电压下做大功率；ANPC 用有源开关替代部分钳位二极管，可以更均衡地分配损耗、提高效率。三电平也带来更复杂的换流回路与中点电位平衡控制，对功率板的叠层母排、换流回路寄生电感、驱动时序提出更高要求。Si/SiC 混合的 ANPC（外管 SiC、内管 Si，或全 SiC）是常见的折中方案。

SiC 功率板的工程经验是可以跨场景迁移的：充电桩大功率模块同样大量使用 SiC、PFC 整流与大电流母线，相关工艺可参考充电桩直流DC-DC模块PCBA代工：大功率充电模块制造技术解析。

六、数字控制硬件：DSP + FPGA 协同，取消 PLL 后的同步与黑启动

构网型 PCS 的"大脑"通常是 DSP + FPGA 的异构组合。算法（VSG、环路、保护）属品牌商，但承载它们的控制板硬件，代工方要清楚地理解，才能保证布板、采样、时序、信号完整性不拖后腿。

6.1 DSP 与 FPGA 的分工

典型分工是：DSP（如 TI C2000 系列，F28335/F2837x 等）跑控制算法的"慢逻辑"——环路运算、状态机、保护判断、通信；FPGA 跑需要硬实时、并行、纳秒级时序的"快逻辑"——多路 PWM 同步发波、死区/互锁、高速采样接口、故障封波。两者通过并口/SPI/EMIF 等交互。构网型对采样同步、PWM 对齐、故障响应延迟更敏感，FPGA 的硬实时价值更突出。

任务	DSP（C2000 等）	FPGA
VSG/环路运算	主要承担	辅助/卸载
多路 PWM 同步发波	受限	并行硬实时
死区/互锁/封波	软件级	硬件级（更快更稳）
高速采样/接口时序	一般	强
状态机/通信/保护判断	擅长	可分担

6.2 取消 PLL 后，同步稳定性的机理变了

GFL 靠 PLL 与电网同步，其稳定性问题很大程度上是"PLL 在弱电网里的动态"。GFM 取消（或弱化）PLL 后，同步靠的是 VSG 的功率-相位动态（功角方程），稳定性机理从"锁相环动态"转移到"功角同步动态"——这改变了控制设计，也改变了对采样相位一致性、运算实时性、环路带宽的硬件需求。硬件设计跟不上，再好的算法也压不住宽频振荡或大扰动失步。

6.3 离网/并网无缝切换与黑启动

构网型的一大价值是能离网独立运行、并能黑启动（在无外部电源时自己起电压、给电网/微网"点火"）。离网↔并网的无缝切换，要求控制在毫秒级完成模式判断、相位预同步与合闸，对硬件提出明确要求：

• 状态机与保护的实时性：模式切换、合闸点选择由 FPGA/DSP 实时执行，封波/合闸延迟要可控、可复现。
• 预充电与软起电路：黑启动要从零把母线电压建起来，预充、软起、防冲击电路必须可靠。
• 采样与同步基准：切换瞬间相位/幅值不能跳变，依赖高精度、同步的电压电流采样。
• 冗余供电与看门狗：控制电源掉电、程序跑飞时要安全封波，避免误合闸。

七、这类板卡怎么代工：SIT 的落点与"我们能做"四件套

把前六节收口到一句话：构网型 PCS 的"难"，一半在算法（品牌商 IP），一半在板子的可制造性（DFM）。山西英特丽做的是后半句——承接构网型 PCS 控制板/采样板/驱动板与功率板的 SMT 贴片与组装。VSG 算法是品牌商的核心竞争力，我们不掌握、也不去碰；我们要做到的是：你的图纸、你的器件、你的工艺要求，被一致、可追溯、可靠地落地成实物板卡。

7.1 差异化背书：从充电桩 SiC 功率板迁移过来的经验

山西英特丽的关联公司 TNC 量产 7–480kW 充电桩，长期做 SiC 功率器件焊接、PFC 整流、大功率电源板。充电桩与构网型 PCS 功率板在"大电流载流、SiC 高频驱动、高压隔离、散热"上同源，这部分工艺经验可以直接迁移到 PCS 功率板的制造上。这不是"我们很厉害"的形容词，而是"我们做过结构相似的板子"的事实。

7.2 "我们能做"四件套（针对构网型 PCS 板卡的可制造性）

能力点	对应构网型 PCS 的痛点	我们的做法
① 厚铜大电流 + 散热	功率板容量过配、电流密度高、发热大	2oz 及以上厚铜大电流载流，散热过孔阵列、铜基/铝基或厚铜叠层配合，降低温升与通流阻抗
② 高压隔离与爬电距离	母线高压、电压源应力大，需满足绝缘安规	按 IEC 62109 等思路控制爬电距离/电气间隙，必要时开隔离槽、设阻焊桥，强化高压区隔离
③ SiC/IGBT 功率器件焊接	SiC 对空洞率、寄生电感敏感，影响损耗与可靠性	功率器件焊接配 X-Ray 全检（逐件）或抽检、空洞率控制，关注栅极回路与换流路径的低寄生布局
④ 测试闭环	主控+功率板出厂一致性与早期失效筛除	AOI → ICT → FCT → 老化（Burn-in）测试闭环，问题早暴露、批次可控

其中功率器件 BGA/大焊端的焊接质量与返修，是高可靠功率板的关键一环，工艺细节见BGA焊接X-Ray检测与返修工艺全解析；出厂验收与可靠性判定的标准化口径，见PCBA可靠性测试与IPC-A-610验收标准详解。

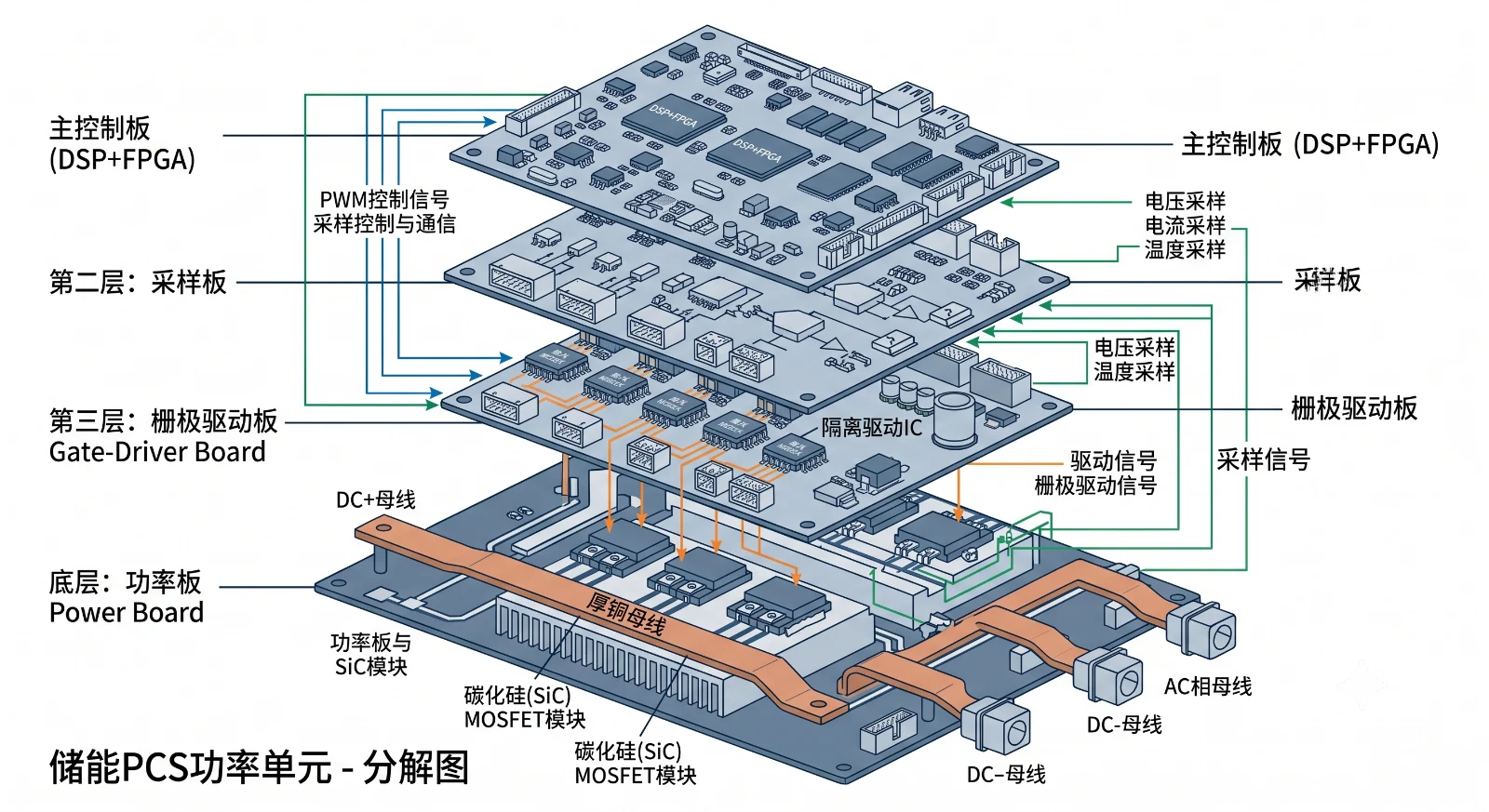

7.3 主控/采样/驱动板与功率板，分别要盯什么

• 主控板（DSP+FPGA）：多层板信号完整性、电源完整性、晶振/时钟布线、ADC 参考与采样通道一致性；关键在"采样干净、时序对齐"。
• 采样板：高压侧到低压侧的隔离采样（电压/电流），通道间相位一致性与同步性，直接影响 VSG 输出电压质量。
• 驱动板：IGBT/SiC 栅极驱动的隔离、死区、米勒钳位、退饱和保护；驱动回路寄生电感要小，dv/dt 抗扰要稳。
• 功率板：厚铜大电流、叠层母排低寄生、散热过孔与器件贴装的热管理；这是"过配"压力集中的地方。

7.4 配套资质与产能

承接此类工业级、新能源功率板卡，山西英特丽具备：30 条 SMT 产线、32000 ㎡ 厂房，通过 IATF16949（汽车电子）/ ISO9001（质量管理）/ ISO13485（医疗器械） 体系认证。汽车电子级的过程控制与可追溯体系，正好匹配储能 PCS 对一致性与质量门槛的要求。

相关阅读：本系列另有面向工商业场景的工商业储能PCS主控板PCBA代工：储能变流器SiC功率板SMT贴片一文，可结合本篇构网型方向对照参考。

附录：术语表（GFM / GFL / VSG / SCR / ANPC）

术语	全称	含义
GFM	Grid-Forming，构网型	变流器作为受控电压源，主动建立电压/频率，支撑弱电网与离网运行
GFL	Grid-Following，跟网型	变流器作为受控电流源，依赖 PLL 跟随电网相位注入电流
VSG	Virtual Synchronous Generator，虚拟同步机	用算法模拟同步发电机的惯量 J 与阻尼 D，让电力电子装置具备惯量支撑
PLL	Phase-Locked Loop，锁相环	测量电网电压相位/频率，用于跟网型同步；构网型可弱化或取消
SCR	Short-Circuit Ratio，短路比	衡量并网点电网强弱，越低电网越"软"，越考验构网能力
RoCoF	Rate of Change of Frequency，频率变化率	频率变化的快慢，惯量越大 RoCoF 越小
ANPC	Active Neutral Point Clamped，有源中点钳位	常见多电平拓扑，三电平下平衡损耗、降低谐波与器件应力
SVPWM	Space Vector PWM，空间矢量脉宽调制	把电压/电流指令调制为多路 PWM 驱动功率桥臂
PCS	Power Conversion System，储能变流器	储能系统中实现交直流双向变换的核心功率装置
over-sizing	容量过配	为满足故障穿越与强限流，功率级按更高峰值能力设计
