光伏逆变器SiC功率板与碳化硅MOSFET驱动板PCBA代工：1500V组串机厚铜热管理与高dv/dt布板制造全解析

把碳化硅(SiC)塞进光伏逆变器,过去几年一直卡在两个字:太贵。器件贵、衬底贵,只有少数高端机型用得起全 SiC。但到 2026 年,这件事的经济账被两股力量同时改写——上游 8 英寸衬底放量摊薄成本,叠加器件过剩的降价周期。结果是:全 SiC 组串机不再是参数表里的"旗舰选配",而是越来越多新项目的默认起点。对做 PCBA 代工与 EMS 的工厂而言,这意味着 SiC 功率板与驱动板的订单结构在变,板级制造的门槛也在抬高——高 dv/dt 的布板、厚铜散热、首件一致性,每一项都比传统 IGBT 板更吃工艺。下面从市场说起,一路讲到布板与焊接细节。

一、2026 SiC 上车光伏:8 英寸放量 + 降价周期把全 SiC 推向主流

1.1 上游:8 英寸衬底放量,单片成本与出芯数同时改善

SiC 成本下降的根子在衬底。2026 年意法半导体(ST)位于意大利卡塔尼亚(Catania)的 8 英寸 SiC 衬底/晶圆厂投产,是行业从 6 英寸向 8 英寸切换的标志性节点。从 6 英寸升到 8 英寸,单片晶圆成本约下降 35%,而每片可切出的有效芯片数增加近 90%——分子(成本)降、分母(出芯数)涨,单颗 SiC 芯片的摊销成本因此明显下台阶。这是结构性降本,不是一次性促销。

1.2 周期:器件过剩 + 衬底价格回落,叠加放大降价

结构性降本之外,还撞上了产业周期的下行段。当前 SiC 上游(衬底/外延)稼动率约 50%、器件产线约 70%,产能阶段性过剩;6 英寸 SiC 衬底价格在 2025 年跌幅超过 40%。需要特别厘清一个常被写错的数字:经过这一轮回落,6 英寸 SiC 衬底单片价已降至约 400–500 美元区间,与前几年的高位报价已不可同日而语,做 BOM 成本测算时务必采用当前价位,别再沿用早年的旧报价。结构性降本(8 英寸)+ 周期性降价(过剩)两股力叠加,SiC 器件对光伏逆变器的成本压力被快速释放。

1.3 需求侧:组串式当道,招标数据就是佐证

逆变器走向哪种形态,招标定标数据比任何分析都直接。2026 年 1–2 月央国企光伏逆变器定标中,组串式占比 82.58%,集中式仅 6.79%(其余为模块化/集散式等)。组串式已是当下主流路线,而组串机恰恰是 SiC 高频化收益更大的形态——单机功率适中、追求高功率密度与高效率,正好对上 SiC 的长处。

从总盘子看,2024 年全球光伏逆变器出货约 589GWac,同比增长约 10%;其中亚太(APAC)约占 69%,中国约 330GWac。一个仍在增长、且高度集中在中国/亚太的市场,叠加组串式主流化与 SiC 降价,共同把"全 SiC 组串机"从高端选配推成新项目的常见起点。

1.4 几个必须标注口径的数字(别被旧数据带偏)

这个赛道数据更新很快,有几处特别容易张冠李戴,这里一次性厘清:

• SiC 在光伏的渗透率"50%"是远期/厂商预测口径,不是当下现实。第三方机构的现实数据显示,组串机里 SiC 的实际渗透率约 15–20%;另外 TrendForce 给出的 18% 是 EV 牵引逆变器(2025 年三季度)的渗透率,与光伏不是一回事,不能混用。
• 头部格局:"华为 + 阳光电源合计约 55%"这一口径对应的是 2024 全年;到 2025 上半年,公开评分维度是华为 93.9、阳光 93.7 居前,行业前十合计约 71%,不要把 55% 套到 2025 上半年头上。
• 政策依据以国家发改委等主管部门官网口径为准。

对代工厂的含义很清楚:全 SiC 组串机走量,意味着 SiC 功率板 / 碳化硅 MOSFET 驱动板 / 主控采样板的板级制造需求随之上量,而这些板子的工艺难度——高频、高 dv/dt、大热流——都明显高于传统 IGBT 板。下文逐项拆。本篇是光伏逆变器 PCBA 代工:高压大功率电源模块电路板制造技术解析的 SiC 细分下沉,系统性的高压绝缘与代工总览可回看该父级文章。

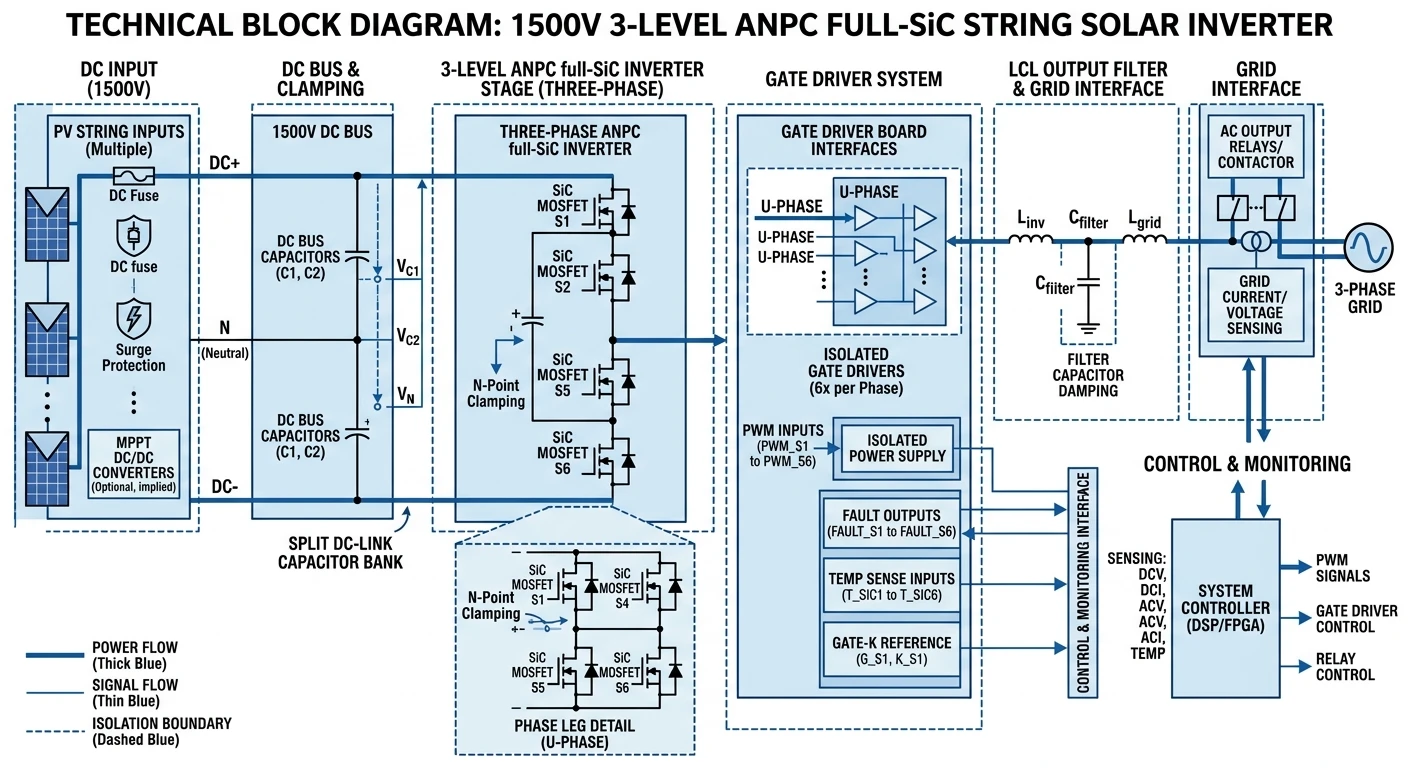

二、拓扑选型:1500V 组串机三电平 ANPC/T-type 全 SiC vs 两电平

2.1 为什么是 1500V 系统

组串式系统电压从 1000V 向 1500V 升级,已是地面电站与大型工商业的主流选择:同样电流下电压抬高 50%,直流侧线损与线缆/汇流成本同比下降,系统度电成本(LCOE)更优。但 1500V 把母线电压顶到了更高量级,对板卡的爬电距离、电气间隙、绝缘耐压提出了硬约束——这部分设计细节,可参阅 1500V 光伏逆变器 PCBA 爬电距离与电气间隙设计与 1000V 与 1500V 光伏逆变器爬电距离对比两篇,本文不再展开,聚焦功率/驱动板本身。

2.2 两电平 vs 三电平(NPC / ANPC / T-type)

1500V 高压下,两电平拓扑让每个开关器件承受全母线电压、di/dt 与 dv/dt 应力大、滤波负担重;三电平拓扑把器件电压应力减半、输出波形更接近正弦、谐波更低,因此在 1500V 组串机里成为主流。常见三种:

• NPC(中点钳位):经典三电平,钳位二极管承担中点电流,损耗在器件间分布不均。
• ANPC(有源中点钳位):用有源开关替代钳位二极管,损耗分布可控、可做全 SiC方案把效率做得更高,是当前 1500V 全 SiC 组串机的热门拓扑。
• T-type(T 型三电平):中点用双向开关串联,结构相对简洁,在中功率段性价比好,常见 SiC + Si 混合实现。

2.3 SiC 把开关频率拉高,磁件随之缩小

SiC MOSFET 开关损耗远低于硅 IGBT,允许把开关频率大幅提高。以英飞凌(Infineon)1500V 组串机 ANPC 全 SiC 参考设计为例:开关频率约 48kHz(交错运行等效可达约 96kHz),而同级 IGBT 方案通常只在 16kHz 左右。频率翻几倍带来的直接红利是 LCL 滤波器的电感量与电容量需求下降、磁件体积与重量随之缩小,功率密度上一个台阶。代价则转嫁到了开关瞬态——更高的 dv/dt 与更挑剔的栅极驱动、布板与散热,这正是后面几章的重点。

对比维度	两电平	三电平 NPC	三电平 ANPC(全 SiC)
器件电压应力	全母线电压	约 1/2 母线	约 1/2 母线
输出谐波/THD	较高	低	低
典型开关频率	较低	中	高(约 48kHz,交错可达约 96kHz)
滤波磁件体积	大	中	小
器件/驱动数量	少	中	多(布板与驱动设计更复杂)
典型定位	低压/成本敏感	1500V 主流	1500V 高效高密度

注:具体频率、损耗与拓扑选择随芯片代际、散热方案与功率段而变,上表为方向性对比,实际以厂商参考设计与样机实测为准。

三、全 SiC vs IGBT vs 混合(Si/SiC):怎么选

并不是所有机型都要上全 SiC。三条路线各有适用区间,核心权衡是效率/功率密度与成本:

方案	峰值效率(方向性)	功率密度	每 kW 成本	适用功率段/定位
全 SiC	近 99%	高(体积约可降 ~30%)	随降价周期已接近甚至低于 IGBT*	高效高密度组串机、屋顶/工商业空间受限场景
Si IGBT	约 97–98%	基准	基准(频率低、磁件大)	成本敏感、大功率集中式/部分组串
混合(Si IGBT + SiC 二极管 / 部分 SiC)	居中	居中	居中	过渡方案、特定开关段优化

*关于成本:按英飞凌 1500V ANPC 全 SiC 参考设计口径,全 SiC 方案凭借更高频率带来的磁件与系统减重,系统级每 kW 成本可比 16kHz 的 IGBT 方案低约 5–10%。也就是说,虽然 SiC 器件单价仍高于 IGBT,但把磁件、散热、机箱、线缆乃至运输都算进系统账,全 SiC 已经能在组串机上打平甚至反超。叠加第一章的 SiC 降价周期,这个"系统账"只会越来越向 SiC 倾斜——这正是全 SiC 组串机主流化的底层经济逻辑。

四、SiC 器件选型与碳化硅 MOSFET 栅极驱动板设计

4.1 SiC MOSFET 器件选型关键参数

1000V 系统通常选 1200V 级 SiC MOSFET;1500V 系统则需要更高耐压等级器件来保证降额裕度(业内已有 1500V 系统采用 2kV 级 SiC 的应用案例,以拿到足够的电压安全余量)。器件选型的几个关键量:

• R_DS(on)(导通电阻):决定通态损耗,且具正温度系数(利于并联均流);需结合结温下的实际值评估,不能只看 25℃ 数据。
• C_rss(反向传输/米勒电容):越小越好,直接关系到高 dv/dt 下的米勒效应误导通风险与开关损耗。
• 短路耐受时间(SCWT):SiC 的短路耐受时间通常比 IGBT 短,要求驱动侧 DESAT 保护动作更快。
• 栅极电荷 Q_g 与阈值 V_th:影响驱动功率与抗干扰裕度;SiC 的 V_th 偏低,负压关断尤为必要。

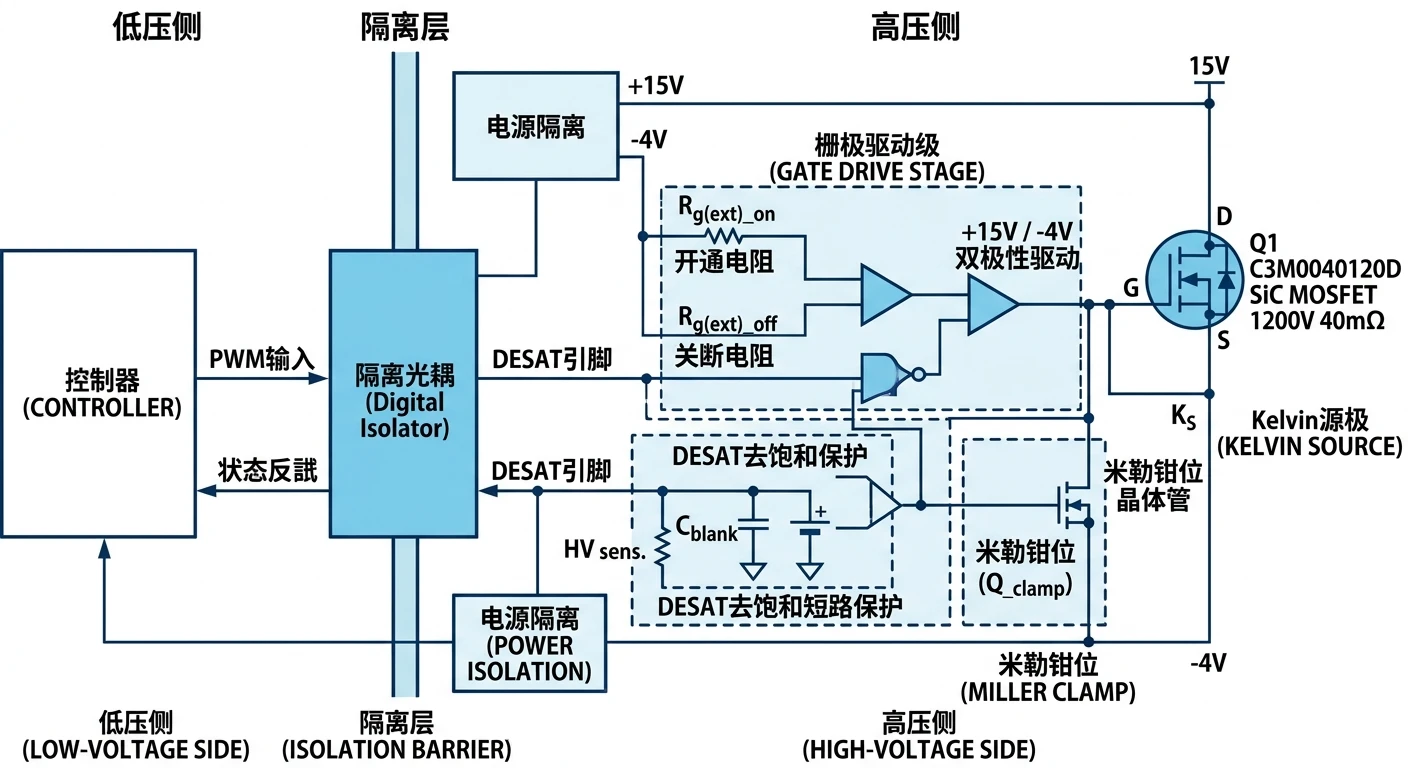

4.2 碳化硅 MOSFET 驱动板:隔离驱动 IC 与五件套保护

SiC 的性能能不能发挥出来、可靠不可靠,一大半压在栅极驱动板上。和 IGBT 驱动相比,SiC 驱动板有几条硬要求:

• 隔离驱动 IC:选用专为 SiC/IGBT 设计的隔离栅极驱动器,如 NXP GD3160、Skyworks(原 Silicon Labs)Si828x 等,具备高 CMTI(共模瞬态抗扰度)以扛住高 dv/dt。
• 双极性驱动电压 +15V / −4V:开通用 +15V 保证低导通电阻,关断用负压(约 −4V)压制 SiC 低阈值下的误导通,这是 SiC 驱动与 IGBT 的关键差异。
• 米勒钳位(Miller Clamp):关断后把栅极牢牢钳到负压/地,抑制 dv/dt 经 C_rss 耦合抬高栅压造成的误开通。
• DESAT 去饱和短路保护 + 软关断:检测到短路在微秒级内动作并软关断,避免硬关断导致的过压击穿。
• 电气间隙/爬电:原副边隔离需满足高压等级,关键隔离处爬电距离做到约 8mm 量级(具体按系统电压、污染等级与标准核算)。

驱动板要素	IGBT 常规做法	SiC 必要做法	目的
关断电压	0V 或小负压	负压约 −4V	压制低 Vth 误导通
驱动 IC CMTI	中等即可	高 CMTI	扛 >50V/ns 共模瞬态
米勒钳位	可选	必备	抑制 dv/dt 耦合误开通
短路保护速度	μs 级	更快 + 软关断	匹配 SiC 短 SCWT
布局耦合	较宽松	极短驱动回路	降回路电感、抗振荡

4.3 多管并联均流:大功率段的现实问题

组串机功率段做大时,常需多颗 SiC MOSFET 并联提高电流能力。并联的核心是均流:静态均流靠 R_DS(on) 的正温度系数自平衡(某管电流大→升温→电阻升→分流回落),动态均流则高度依赖对称布局——各并联支路的栅极走线、源极回路、功率回路要做到几何对称,任何不对称都会让某颗器件先开/先关、承受额外应力。这进一步抬高了对版图对称性与制造一致性的要求,也是 SiC 功率板比 IGBT 板更"挑工艺"的原因之一。

五、高 dv/dt(>50V/ns)带来的 EMI/共模/寄生振荡与布板要求

SiC 这把双刃剑的另一面就是 dv/dt 可超过 50V/ns(IGBT 通常一个量级以下)。开关沿越陡,效率越高,但也越容易"惹事":

5.1 高 dv/dt 的三类典型麻烦

• 共模电流与 EMI:陡峭 dv/dt 经寄生电容(器件对散热器、变压器原副边)注入共模电流,推高传导与辐射 EMI,EMC 整改难度陡增。
• 寄生振荡(ringing):回路寄生电感与器件结电容构成 LC,在高速开关下产生高频振荡,带来过压尖峰与额外损耗,严重时击穿器件。
• 米勒误导通:如上一章所述,dv/dt 经 C_rss 把栅压抬过阈值导致桥臂直通,这是高 dv/dt 下的高发故障。

5.2 布板(Layout)要点:把寄生电感压到最小

SiC 功率板的版图,核心目标只有一句话:让功率换流回路与驱动回路的寄生电感尽可能小、尽可能对称。落到工艺与布局上:

• Kelvin 源极(开尔文源极)连接:把驱动回路的源极参考从功率源极独立引出,避开大电流在源极引脚寄生电感上产生的压降对栅压的干扰——这是 SiC 板的标配。
• 换流回路最小化:直流母线正负层叠铺(叠层母排/层叠铜),用宽而近的回流路径把功率回路面积压到最小,降低回路电感与振荡。
• 驱动回路极短且远离功率回路:栅极电阻、驱动 IC 紧贴器件,驱动走线短、避免与 dv/dt 节点并行耦合。
• 去耦与缓冲:就近布置母线去耦电容、必要时加 RC/RCD 缓冲,抑制 ringing。
• 分区与隔离:高 dv/dt 开关节点(SW 点)铜面尽量小以减少容性耦合,敏感采样/控制信号远离开关节点并做地平面隔离。

用一张半桥换流回路的示意把上面几条串起来:功率回路(母线电容→上下管→母线电容)要"短、宽、对称",驱动回路则从开尔文源极取参考、紧贴器件:

            DC+ ●──────────┬───────────────
                          │
                      [ Q1 ] SiC 上管
            驱动IC ──Rg──►│ G
                  │       │            ← 驱动回路:短、紧贴、走 Kelvin
                  └───────┤ S(Kelvin) ─┐  源极独立引出
                          ●  SW 开关节点 │  (与功率源极分离)
                          │             │
                      [ Q2 ] SiC 下管   │
            驱动IC ──Rg──►│ G           │
                  │       │ S(Kelvin) ──┘
                  └───────┤
                          │   ↑ 功率换流回路:面积最小、母线层叠铺、就近去耦
            DC− ●──────────┴───────────────
            说明:S(power) 走大电流, S(Kelvin) 只作驱动参考,二者分离可消除
                  源极寄生电感 Ls 上的 Ls·di/dt 压降对栅压的干扰。

布板细节高度依赖具体器件封装与功率回路结构,上述为通用原则,落地需结合仿真(回路电感提取)与样机 EMC/双脉冲(DPT)测试迭代。这套高 dv/dt 布板与 PFC 经验,与充电桩 SiC 模块同源,详见 充电桩直流 DC-DC 模块 PCBA 代工:大功率充电模块制造技术解析。

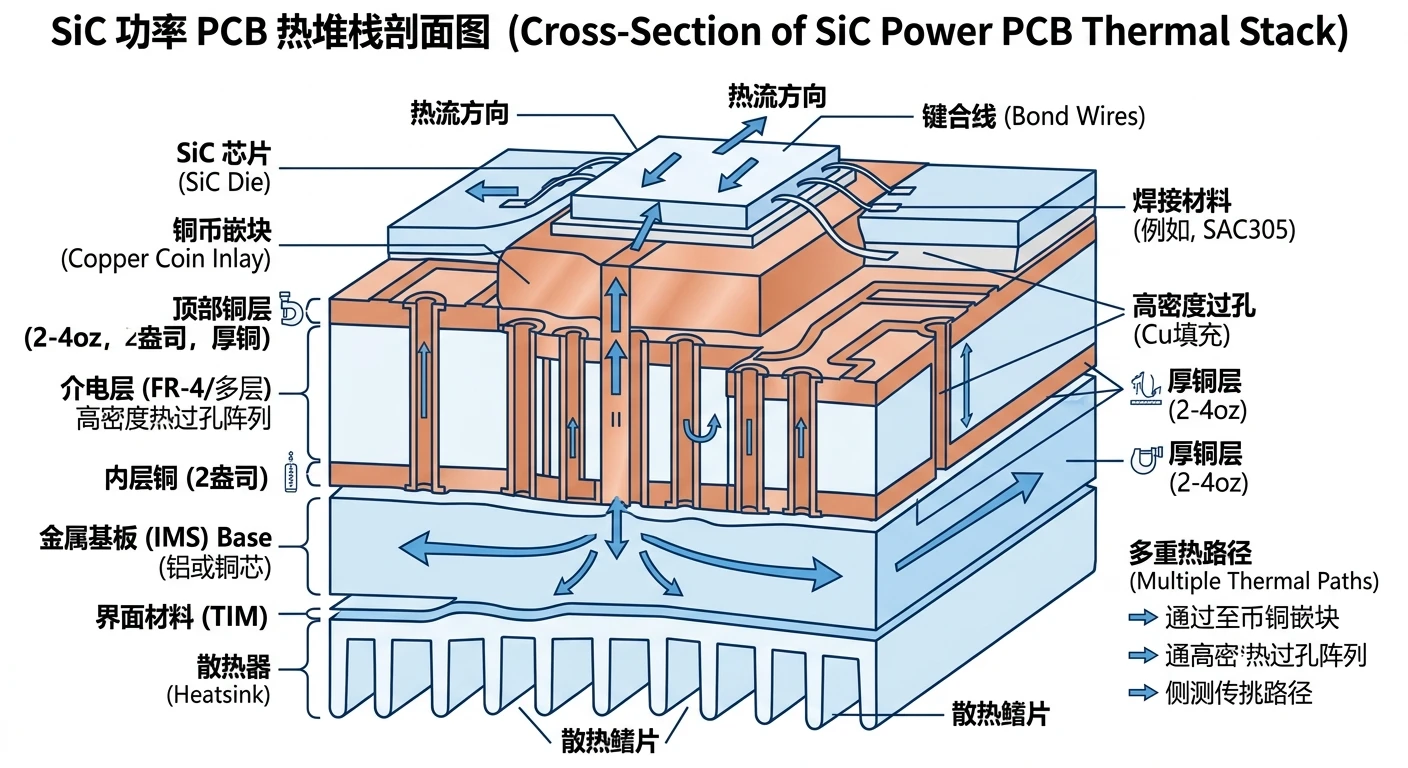

六、功率板厚铜与热管理:2–4oz 厚铜、热过孔阵列与高 Tg 基板

SiC 芯片面积小、功率密度高,意味着局部热流密度大。功率板的散热设计,本质是给热量修一条从结到环境的低热阻通道。

6.1 厚铜与铜嵌入:先把热"摊开导走"

大电流 + 高热流要求功率板用 2–4oz(约 70–140μm)厚铜承载电流并横向扩散热量;局部热点处可用铜嵌入(coin/铜块嵌埋)把热量直接灌向散热器。SiC 功率板的局部热流密度常达 8–15W/cm² 量级,远高于普通工业板,单靠表层铜不够,需要立体的导热结构。

6.2 热过孔阵列:打通 Z 向热路

在器件焊盘下方密布热过孔阵列(thermal via array),把热量从顶层导向底层/金属基,过孔填铜或塞孔以降低热阻、兼顾平整度与可焊性。过孔的孔径、间距、填充方式直接影响等效热阻,需配合热仿真确定。

6.3 基板与界面材料:TIM / IMS / AMB 怎么选

当 FR-4 + 厚铜 + 热过孔仍不足以压住热阻时,转向更高导热的基板体系:

基板/材料	导热特点	耐压/绝缘	典型用途
高 Tg FR-4 + 厚铜 + 热过孔	中等,靠结构补	好(爬电易做)	驱动/采样/主控板、中等热流功率板
IMS(铝/铜基金属基板)	较高(单面为主)	绝缘层耐压有限	单面大功率散热、LED/电源类
AMB(活性金属钎焊陶瓷基板)	高(陶瓷导热好)	高耐压、低 CTE	SiC 功率模块基板(模块内部)
TIM(导热界面材料)	填充板—散热器空气间隙	—	板/模块与散热器之间

6.4 SiC 高结温对 PCB 的要求:高 Tg、高 Td、低 CTE

SiC 允许的结温 Tj 可达 175℃(IGBT 常用上限更低),长期高温服役对板材是严峻考验。功率/驱动板应选用高 Tg(玻璃化温度,建议 ≥170℃)、高 Td(分解温度)、低 CTE(热膨胀系数,尤其 Z 向)的板材,以保证长期热循环下的层间结合力与焊点可靠性——这关系到产品在户外的长期服役与长生命周期(光伏电站本就按长周期规划运行)。板材选型还要兼顾耐 CAF(导电阳极丝)与吸湿性,户外湿热环境下尤为重要。

七、焊接工艺科普:银烧结与真空回流控空洞(行业知识)

说明:本章为行业工艺知识科普,帮助品牌商理解 SiC 功率器件的连接技术。其中银烧结(Ag sintering)多用于功率模块封装内部的芯片贴装,通常由器件/模块品牌商在其封装环节完成。山西英特丽(SIT)的承接范围是配合品牌商提供的功率模块做板级 SMT 与组装,不声称自有银烧结产线或模块封装能力。下文介绍工艺原理,便于沟通对接,不代表 SIT 提供该工序。

7.1 为什么 SiC 偏爱银烧结而非传统焊料

SiC 工作结温更高、功率循环更剧烈,传统 Pb/Sn(及无铅 SAC)焊料的熔点与抗疲劳能力逐渐成为瓶颈。银烧结(纳米/微米银低温烧结)在远低于银熔点的温度下形成多孔银连接层,优势在于:

• 导热:烧结银热导率可达 >200W/(m·K) 量级,约为常规焊料的 3 倍,有利于把芯片热量快速导出。
• 寿命:在功率循环/温度循环下,银烧结连接层的可靠性显著优于焊料——业界数据普遍给出 约 5–10 倍于传统 Pb/Sn 焊料的功率循环寿命(具体倍数随测试条件、应力幅度而变,以此基准理解量级即可)。
• 高温服役:烧结后连接层的再熔点远高于工作温度,匹配 SiC 的高 Tj 需求。

7.2 真空回流控空洞:大焊盘散热的关键

对功率器件、屏蔽框、大面积散热焊盘这类大焊盘焊接,焊层里的空洞(void)会形成热阻孤岛、抬高局部结温、缩短寿命。真空回流焊(vacuum reflow)在回流的液相段抽真空,把熔融焊料里的气体抽走,可把空洞率从普通回流的两位数压到个位数百分比,是大功率板控空洞的常规手段。配合钢网开窗(分割大窗/网格开窗)、合适的焊膏与温度曲线,效果更稳。

八、测试可靠性与 SIT 承接落点

8.1 SiC 功率/驱动板的可靠性测试矩阵

高压、高频、高温的 SiC 板,可靠性必须用测试说话。常见验证手段:

• HALT/HASS(高加速寿命/应力筛选):用温度循环 + 振动的加速应力暴露设计与工艺薄弱点,并用于量产筛选早期失效。
• 功率循环(Power Cycling):反复加载使器件结温周期性起伏,验证焊点/连接层与键合的热机械疲劳寿命——对 SiC 高 Tj 尤为关键。
• X-Ray 空洞检测:对功率器件大焊盘、BGA 做空洞率与焊点内部缺陷检测,空洞率超标即判 NG;详见 BGA 焊接 X-Ray 检测与返修工艺全解析。
• 1500V 耐压/绝缘测试:按系统电压做 Hi-Pot 耐压与绝缘电阻测试,验证爬电/电气间隙设计落地。
• EMC/双脉冲(DPT):双脉冲测开关瞬态、过冲与 dv/dt,EMC 验证传导/辐射达标。

验收标准与可靠性测试的完整框架,可参阅 PCBA 可靠性测试与 IPC-A-610 验收标准详解。

8.2 山西英特丽(SIT)能承接什么

作为 EMS 电子制造服务方,山西英特丽承接光伏逆变器 SiC 驱动板、主控板、采样板、功率板的 SMT 贴片与板级组装(Box-build)。需要明确边界:SIT 不做自有逆变器品牌、不声称自有银烧结产线,定位是按品牌商图纸与 BOM 做高质量、可追溯的板级制造与整机组装,功率模块由品牌商提供、SIT 完成板级 SMT 与系统组装。

差异化能力来自同源经验:子公司 TNC 做 7–480kW 充电桩,在 SiC 器件选型、PFC、高 dv/dt 布板、厚铜散热上的工程积累,与组串机功率板/驱动板是同一套技术语言——这套经验可直接迁移到光伏 SiC 板的制造与工艺评审。储能侧的变流(PCS)板卡制造同样在承接范围,可参阅 储能 PCS 方案设计:工商业与电网侧储能变流器 ODM/OEM 服务与 光伏组串逆变器 PCBA 代工:分布式光伏核心板卡制造全解析。

8.3 制造质量"四件套":一致性、可追溯、首件、SPC

SiC 功率板对工艺一致性的要求远高于普通板,SIT 以 IATF16949 体系对接品牌商的功率板量产管控:

• 一致性:炉温曲线、锡膏印刷、贴装精度全程参数化,批次间一致性受控。
• 可追溯:物料批次、设备、工序参数全链路可追溯,出现问题可定位到批次与工位。
• 首件(FAI):每批量产前做首件确认,确保 BOM/图纸/工艺正确落地。
• SPC(统计过程控制):关键工序参数 SPC 监控,把波动控制在受控区间内。

支撑这套管控的,是 30 条 SMT 产线、32000㎡ 厂房,以及 IATF16949(汽车电子)/ ISO9001(质量管理)/ ISO13485(医疗器械)三大体系认证。

附录:术语表

术语	含义
SiC MOSFET	碳化硅金属氧化物半导体场效应管,宽禁带功率器件,耐高压高温、开关快、损耗低。
ANPC	有源中点钳位三电平拓扑,用有源开关替代钳位二极管,损耗分布可控,适合全 SiC 高效方案。
T-type	T 型三电平拓扑,中点用双向开关,结构简洁,常见于中功率段。
dv/dt	电压随时间变化率,SiC 可超 50V/ns;过高引发 EMI、共模电流与误导通。
Kelvin 源极	开尔文源极连接,把驱动参考从功率源极独立引出,消除源极寄生电感对栅压的干扰。
DESAT	去饱和短路保护,检测器件去饱和并快速软关断,匹配 SiC 短路耐受时间短的特性。
米勒钳位	关断后将栅极钳到负压/地,抑制 dv/dt 经米勒电容耦合造成的误开通。
RDS(on)	导通电阻,决定通态损耗,具正温度系数,结温下取值需重点评估。
Crss	反向传输(米勒)电容,越小越利于抑制误导通与降低开关损耗。
厚铜板	铜厚 ≥2oz 的 PCB,用于大电流承载与横向散热,SiC 功率板常用 2–4oz。
热过孔阵列	器件焊盘下密布的导热过孔,打通 Z 向热路,把热量导向底层/金属基。
AMB	活性金属钎焊陶瓷基板,高导热、高耐压、低 CTE,多用于 SiC 功率模块内部基板。
IMS	金属基板(铝/铜基),单面散热能力强,用于大功率散热场景。
TIM	导热界面材料,填充板/模块与散热器间的空气间隙以降低接触热阻。
银烧结	低温烧结纳米/微米银形成连接层,导热与功率循环寿命远优于焊料,多用于模块封装内芯片贴装。
真空回流	在回流液相段抽真空抽走气体,显著降低大焊盘焊层空洞率。
功率循环	使器件结温周期性起伏的可靠性测试,验证连接层热机械疲劳寿命。
HALT/HASS	高加速寿命试验 / 高加速应力筛选,前者找设计工艺弱点,后者用于量产筛选早期失效。
Tg / Td	玻璃化温度 / 分解温度,衡量 PCB 板材耐热能力,SiC 高 Tj 应用建议高 Tg(≥170℃)。
