BGA和QFN因高密度I/O和优秀的电气性能，被广泛用于处理器、FPGA、通信芯片等关键位置。但焊点完全位于器件底部，回流焊后无法通过肉眼或AOI看到——只有X-Ray能"透视"其内部质量。
一次不被发现的BGA虚焊，可能在产品运行数月后才显现为间歇性故障，最终演变为批量返修甚至召回。对于使用BGA/QFN/LGA的产品，X-Ray是必备能力而非加分项。
焊球内部气泡，有效焊接面积减小。空洞率≤25%通常可接受，>50%必须返修。高可靠产品（医疗/汽车）要求≤15%。
相邻焊球锡连桥，直接导致管脚短路——初步功能测试即可发现，但危害极大。
焊球与焊盘未形成有效IMC连接。初期功能可能正常，温度循环下才逐渐断裂，是高可靠产品的"隐性杀手"。
焊球与锡膏看似接触但未融合，因器件翘曲或氧化导致。X-Ray下难以100%检出，需结合回流焊工艺管控预防。
市场上的X-Ray检测设备主要分两类，各有适用场景：
| 对比项 | 2D X-Ray：单角度投影，速度快，适合在线全检；空洞率按投影面积估算；无分层能力 |
|---|---|
| 3D CT X-Ray | 3D CT：多角度三维重建，速度慢，用于样品深度分析；空洞率体积精确计算；可逐层分析双面BGA |
| 适用建议 | 量产阶段推荐2D X-Ray在线全检；新品导入或失效分析推荐3D CT精密检测 |
| 检测项 | Class 2（工业级）：空洞率单球≤25%，焊球偏移≤25%球径；焊桥/缺球不允许 |
|---|---|
| Class 3标准 | Class 3（医疗/汽车级）：空洞率单球≤15%，焊球偏移≤15%球径；焊桥/缺球不允许 |
| 判定原则 | 任何批次连续出现>3个不合格焊球，需停线排查工艺原因，并对该批次全部进行复检 |
X-Ray确认缺陷后，按以下标准流程进行BGA返修：
预防BGA缺陷的最佳时机在设计阶段，而非生产后检测。以下DFM要点可有效降低BGA缺陷率：
| PCB设计 | 避免Via-in-Pad（若不可避免须树脂塞孔+电镀盖帽）；QFN/BGA散热焊盘分割为网格状开口 |
|---|---|
| 钢网设计 | 细间距BGA（≤0.5mm pitch）推荐使用阶梯钢网或减薄钢网，控制印刷量 |
| 回流焊工艺 | 预热区充分排出挥发物；均温区确保温差≤10°C；无铅焊接峰值245-250°C，时间120-150s |
| 元器件存储 | BGA器件需防潮存储（MSD Level 3），开封后72小时内用完或重新烘烤 |

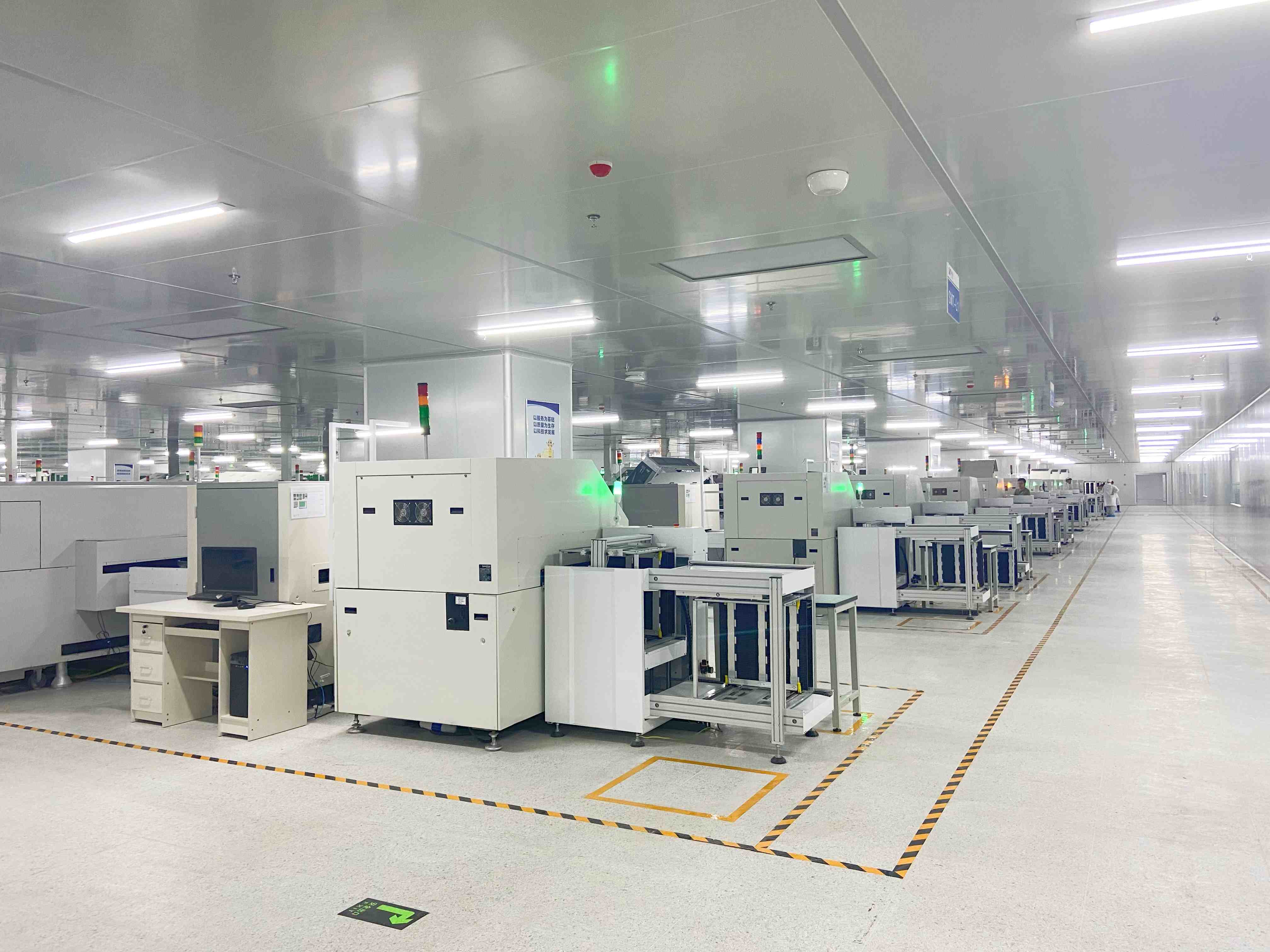

山西英特丽配备3D-SPI + AOI + X-Ray在线检测全链路品质保障体系，BGA返修站支持最大50mm×50mm器件，检测图像与MES系统关联存档，实现生产全程可追溯。
我们提供3D-SPI + AOI + X-Ray全链路检测，BGA返修能力覆盖至0.3mm pitch
Class 2/3双标准执行，检测报告随货出具
