一、换代正在发生,板子的构成也换了

传统自动售货机的逻辑是"选货—付款—出货":主控板管交互和支付,货道驱动板按格子出货,制冷板管温度。新一代智能柜换了个思路——扫码开门、自己拿、关门自动结算。识别谁拿了什么,靠两条技术路线:

路线	怎么识别	板卡侧的变化
重力(动态称重)柜	每层货架下装称重传感器,靠重量变化推断拿了什么	多路称重采集板成为核心,通道数从几路到几十路
AI 视觉柜	柜内摄像头拍摄取货过程,靠图像识别判断商品	需要摄像头阵列、补光控制与边缘算力主板
混合方案	视觉为主、重力校验,或反过来	两套板都要,主控负责融合判定

换代的驱动力很直接:视觉开门柜没有复杂的机械货道,故障率和维护成本比弹簧机低一大截,而运维成本恰恰是这个行业当下最看重的指标。行业整体也从"比谁铺的机器多"转向"比单机运营效率",这个转变让设备本身的稳定性权重上升——直接体现在对板卡可靠性的要求变严。

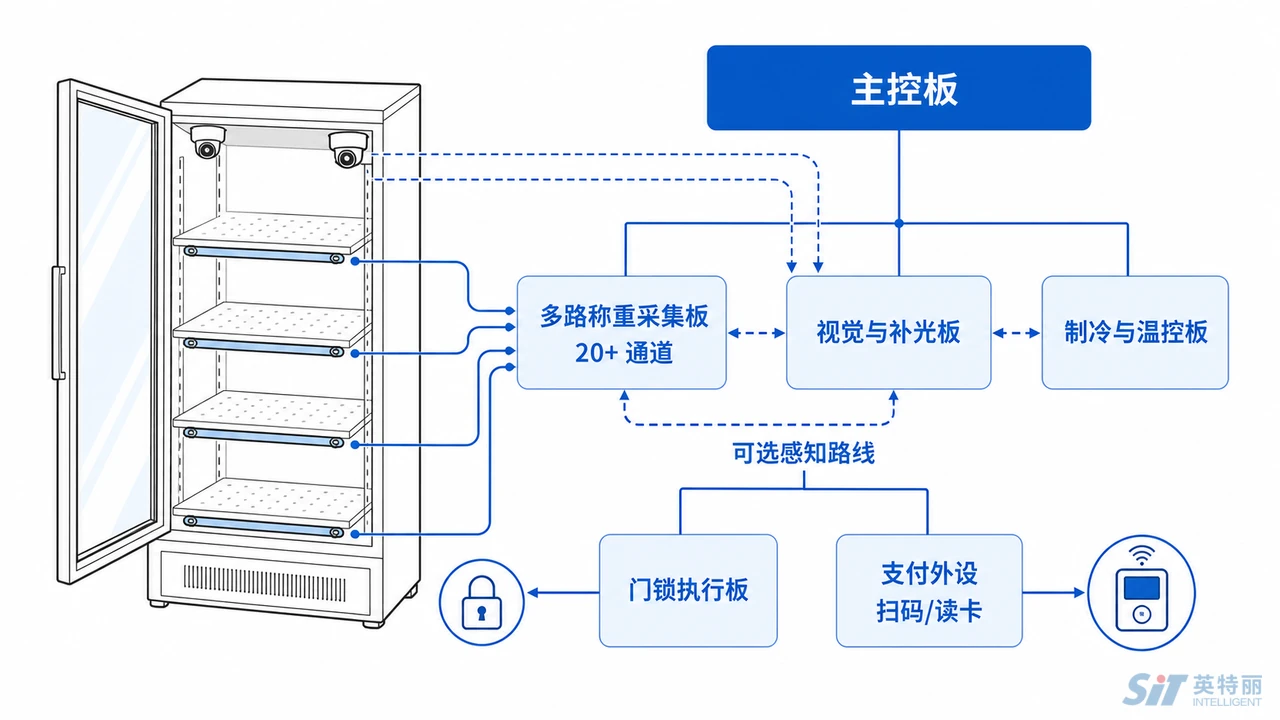

二、一台智能柜里有几块板

板卡	功能	制造关注点
主控板	交互、联网、支付调度、结算逻辑	工控级选料、长时间连续运行、看门狗
称重采集板	多路应变片信号放大与 AD 转换	通道一致性、零漂、逐台标定
视觉与补光板	摄像头供电与同步、LED 补光调光	连接器可靠性、补光一致性
制冷与温控板	压缩机启停或变频、化霜、风机	大电流继电器、温度采样精度
门锁与执行板	电磁锁、门到位检测	浪涌抑制、机械寿命
货道驱动板(传统机型)	弹簧电机、履带、掉货检测	多路电机驱动、堵转保护
支付外设	扫码模组、读卡器、纸硬币器	多为外购模组,重在接口与装配

2.1 支付这块的边界要先划清

支付模组(扫码头、读卡器)基本都是外购成品,自带各自的合规资质。代工厂做的是接口连接与装配测试,不承担支付安全资质本身。把这条写进技术协议,能省掉后面很多误会。同理,涉及资金结算的软件逻辑属于运营方,制造侧只负责按客户固件烧录并验证版本,烧录环节的权限与日志要求见PCBA固件烧录安全怎么审_密钥版本权限与生产日志清单。

三、多路称重:这类项目最见功夫的地方

一台重力柜可能有四到六层货架,每层四个称重点,加起来二十几路。要靠重量差判断"拿走的是一瓶水还是一罐可乐",分辨率必须做到几克。工程上有三个坎:

3.1 通道一致性

同一块板上二十几路放大电路,增益和零点必须彼此接近。器件公差、走线长度、板上温度梯度都会让通道之间产生差异。制造侧能做的是控制批次一致性——关键的电阻分压网络尽量用同批次器件,布局上让各通道对称,避免某几路紧挨发热源。

3.2 零漂与温漂

柜内温度从早到晚会变,冷柜开关门时变化更剧烈。零点跟着温度漂,结算就会出错。解决靠软件补偿加硬件选型,但产线要提供的是不同温度下的标定数据,而不只是常温一组值。这就意味着标定工位可能需要温箱,是一笔实打实的工装投入。

3.3 逐台标定与记录

称重通道不能靠抽检。产线上要用标准砝码对每一路做零点和满量程标定,标定值写入设备并按序列号留档。设备到了现场如果结算异常,第一步就是调出厂标定记录比对。追溯体系怎么建见PCBA序列号与条码追溯体系怎么建_SN编码规则与批次召回界定;标定工位的节拍与治具投入怎么算见PCBA量产测试方案怎么定_ICT与FCT测试治具的分工与投入。

四、环境:半户外、冷柜内和不断电

4.1 温度范围比家电宽得多

售货机放在地铁口、写字楼大堂、厂区通道,冬天冷夏天热;而冷柜内部的控制板还要在低温高湿里工作。所以选料要按宽温来:电解电容的温度等级、晶振的频差范围、液晶屏的低温响应,都不能按普通家电的标准挑。低温下最先出问题的通常是电解电容和屏,这两项要在设计评审时就点名确认。

4.2 浪涌与雷击

半户外设备的供电质量不可控,雷击感应和电网浪涌是真实威胁。板端要配压敏电阻、气体放电管、TVS 这些防护件,而且防护件的布局比选型更关键——放在接口最前端、地回路要短,布局做错了器件选得再好也没用。这类防护的量产验证靠来料一致性和抽样测试,可靠性验证资源的核查方式见PCBA可靠性实验室审厂怎么做_温循振动盐雾与校准证据清单。

4.3 七天二十四小时不断电

这类设备一旦上点位就长期通电,和消费电子"每天用两小时"完全不同。带来的后果是:

• 电解电容按寿命选,不能只看容值和耐压;
• 继电器按动作次数选,压缩机启停一天几十次,一年就是上万次;
• 散热按连续工况算,不能按峰值短时算;
• 出厂前要做通电老化,把早期失效筛在厂内而不是点位上。

老化时长、负载条件和判定边界怎么定,见PCBA老化测试方案怎么定_通电负载样本与失效判定边界。制冷部分的控制板做法可参考R290商用冷柜变频控制板PCBA代工_制冷主控与压缩机驱动制造商——用可燃制冷剂的机型,电气部分的防护要求另有一套。同样面向商用场景、同样是连续满负荷运行的设备,加热侧的做法见商用智能厨电控制板PCBA代工_商用电磁灶与蒸烤设备主板量产。

五、运维视角:板子上要为售后留什么

这个行业的成本大头是运维——派人跑一趟点位的费用,常常比板子本身还贵。所以硬件上要为"远程判断故障"留接口:

模块化换板这条会反过来影响制造:连接器数量增加,压接与插拔可靠性成为新的品质关注点。同时,售后备件的备货计划要在量产前就定,尤其是主控板这种停产影响大的板子,做法见PCBA售后备件怎么备_批量项目停产前库存与维修料号管理与PCBA备件最后生产怎么做_停产通知尾单与维修料封存清单。

六、出海:设备正在往中东与东南亚走

国内点位趋于饱和后,不少运营商和设备厂把增量放在海外。对制造侧的影响集中在四处:

1. 电压与频率:目的地电网参数不同,电源部分要做适配版本,不能一版打天下;
2. 高温高湿:东南亚和中东的环境比国内严苛,涂覆和散热要重新评估;
3. 通信频段:4G/Wi-Fi 模组的频段和认证按目的地走;
4. 包装与运输:整机体积大,海运周期长,防潮和木箱处理是硬要求。

出口合规资料的配合清单见PCBA出口合规怎么做_RoHS REACH与UL认证的代工厂配合清单;包装与运输要求见PCBA防静电包装与运输怎么定_MSL防潮真空袋与出口木箱要求。多版本并行生产带来的物料与切换管理,见PCBA量产ECN工程变更管理_改版切换与批次界定怎么做。

七、评估代工厂的六个问题

1. 做过多通道称重采集板吗,通道一致性怎么控、怎么标定;
2. 标定工位需不需要温箱,这笔工装谁出、怎么摊;
3. 老化工位有多少,连续通电老化能不能覆盖全批;
4. 宽温物料的选型建议能不能给,低温项目做过没有;
5. 能不能承接多块板加线束的整柜电控总成,还是只交散板;
6. 备件料号怎么管,主控板停产前的最后一批怎么安排。

7.1 山西英特丽的承接方式

山西英特丽是英特丽集团旗下晋城工厂,30 条高速 SMT 产线、32000 ㎡ 厂房,通过 IATF16949、ISO9001、ISO13485 体系认证,承接 PCBA 制造、SMT 贴片、插件、线束与板卡总成装配、传感器标定、老化与功能测试。商用设备方向的在产项目可参考R290商用冷柜变频控制板PCBA代工、电子价签ESL PCBA代工_电子纸标签主板百万级批量制造商与电梯门机控制板PCBA代工_变频驱动与安全接口制造商。智能柜类项目一般按"称重通道方案评审 → 标定工装设计 → 宽温物料确认 → 小批试产与老化验证 → 量产"推进,整体选厂逻辑见中大批量PCBA代工厂怎么选_从试产转量产的工艺治具与追溯方案,具体产能与交期以双方合同及当期排产计划为准。

八、附录:术语速查

术语	全称/英文	说明
重力柜	Weight-sensing Cabinet	靠货架称重变化判断取走商品的智能柜
视觉柜	Vision-based Cabinet	靠柜内摄像头识别取货动作与商品的智能柜
零漂	Zero Drift	无负载时输出偏离零点的现象,温度是主要诱因
满量程标定	Full-scale Calibration	用标准砝码确定通道的量程系数
TVS	Transient Voltage Suppressor	瞬态电压抑制器,用于浪涌与静电防护
压敏电阻	MOV	电压超过阈值即导通的防护件,用于电源入口
看门狗	Watchdog	程序跑飞时强制复位的硬件计时器
GB 4706 自动售货机部分	—	等同采用 IEC 60335-2-75 的商用售卖机与自动售货机特殊要求
