液冷储能控制板三防涂覆：哪些连接器、测试点和传感器需要遮蔽？

一块液冷控制板可能同时连接泵、阀、温度探头、流量计与上层控制器。涂覆完成后出现通信接触不稳、探针测不到信号或环境湿度读数异常，排查方向并不相同。把“整板喷三防漆”写成唯一要求，制造方很难知道哪些部位必须保留功能，采购也缺少判断返工是否完成的依据。

PCBA指装配了元器件的电路板；三防涂覆通常指在规定区域施加保护性涂层；禁涂区是图纸规定不得有涂层的部位；遮蔽则是用合适的临时材料或工装保护这些部位。选择性涂覆可以通过路径控制避开部分区域，是否仍需遮蔽，要结合器件形状、间距与涂料流动情况确认。

先说明控制板在哪里工作，哪些区域需要保护

“液冷储能”描述的是系统散热方式，并不直接说明控制板会接触冷却液。评审时应确认板卡安装位置、机柜防护、可能的冷凝与污染暴露、维护插拔及设计寿命要求，再选择材料和涂覆范围。若项目要求防护特定冷却介质，也应提供介质与实际暴露条件，形成针对该组合的验证安排。

涂覆区域、禁涂区域和允许过渡的区域可以分别标识。保护需要覆盖哪些焊点或导体，由产品设计确定；为保留连接与检测功能而留下的空白，也要回到环境防护设计中评估。采购应先让设计方解决“该处要保护、该处又要接触”的冲突，再请制造方提出可执行的涂覆与遮蔽方案。

遮蔽材料也有适用范围。Electrolube的PCM产品说明将连接器、可调电位器与IC插座列为典型保护对象；这说明临时遮蔽可以服务于不同功能区域，但某一种遮蔽胶能否用于本板，仍需核对它与器件、涂料和后续工序的相容性。[1]

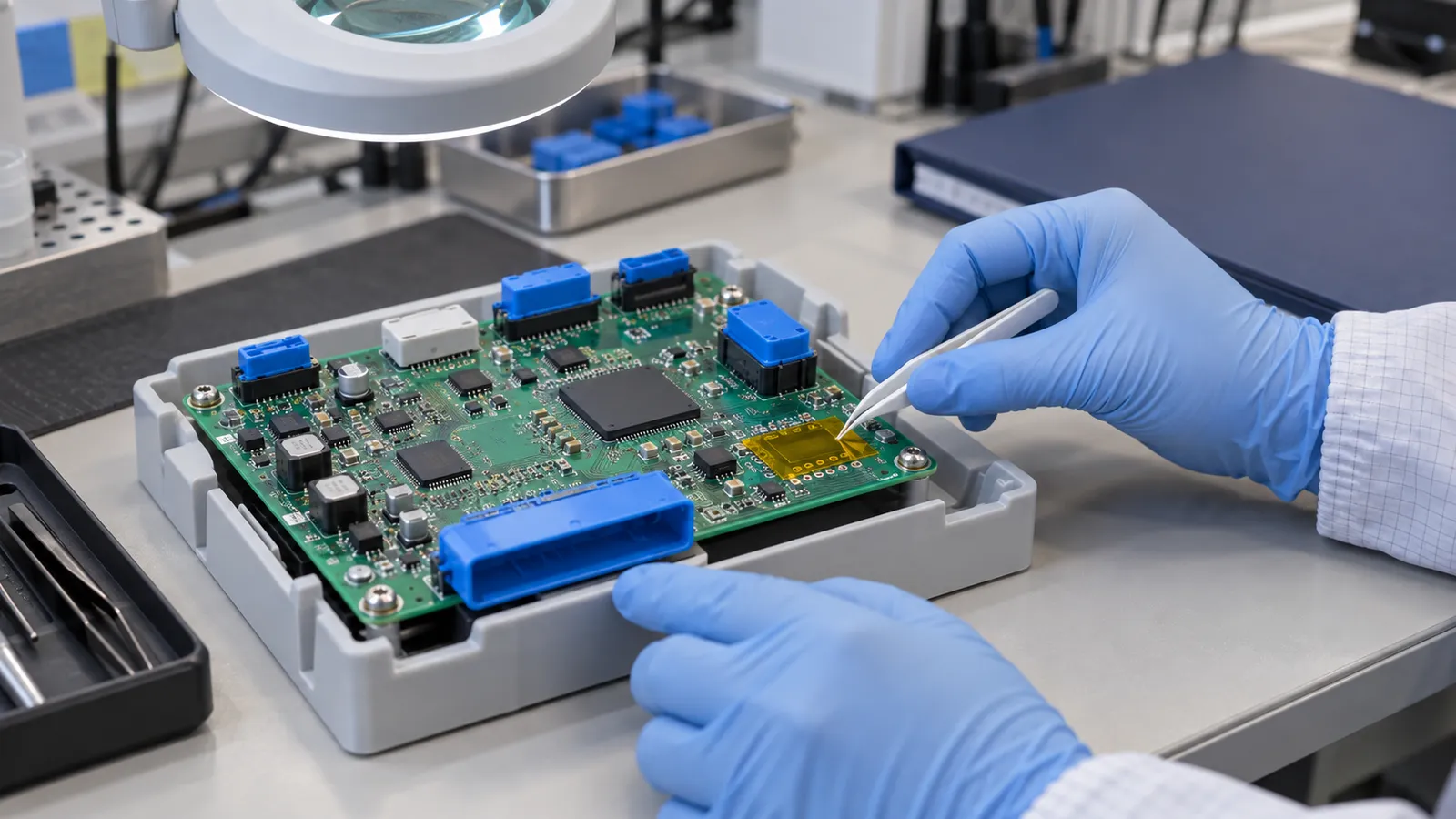

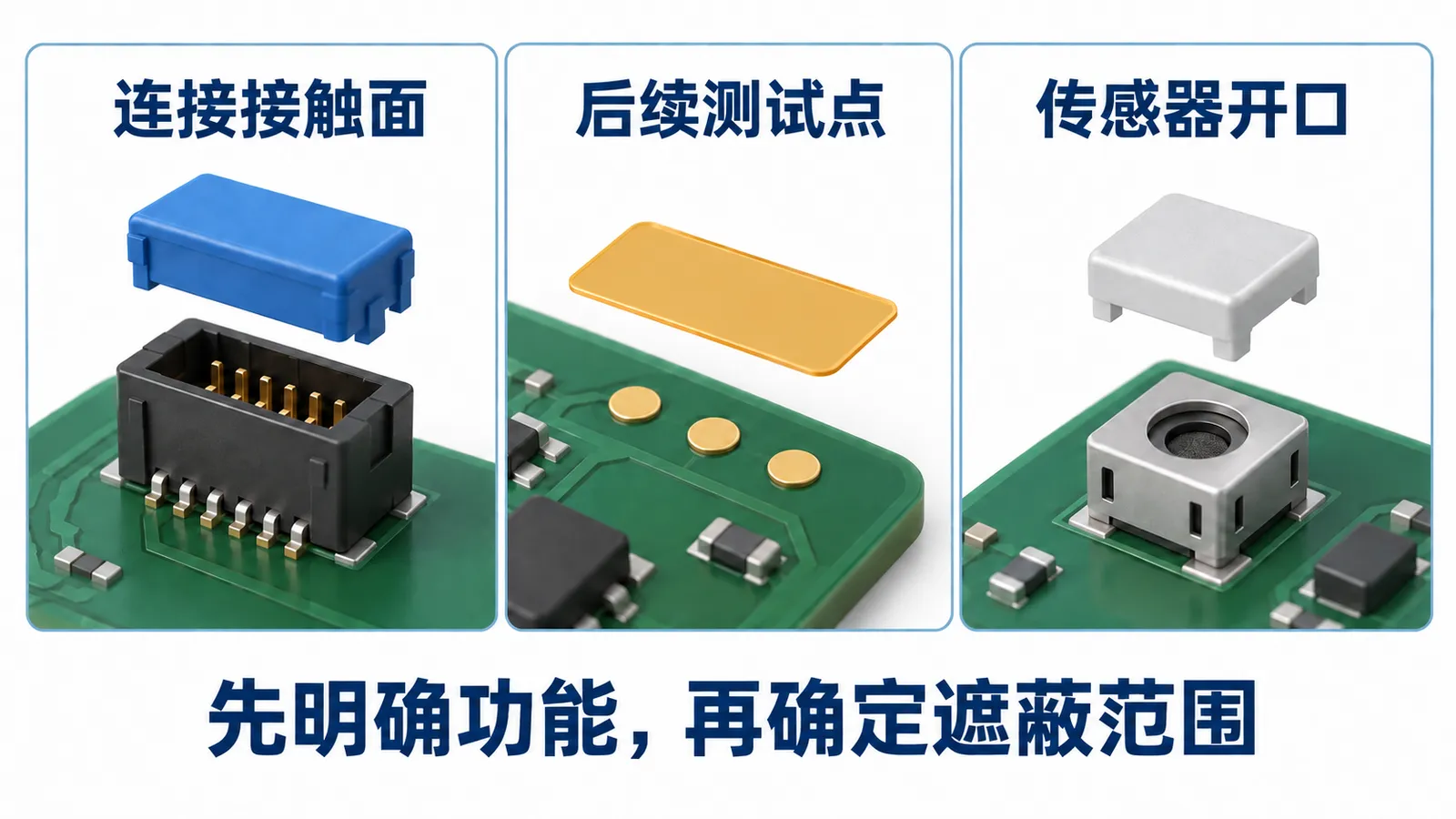

连接器、测试点和传感器，分别按什么判断

手机可左右滑动查看完整表格。以下是评审示例，不能代替具体板卡的禁涂图。

连接器：看接触区，也看涂料进入的路径

给连接器顶部盖上保护帽，仍可能留下侧面或底部的进入路径。HumiSeal关于选择性涂覆的说明区分了喷涂时的越界沉积与沉积后的流动，并提醒结合涂料、轨迹和板卡姿态控制禁涂区。[2] 因此，试制检查应覆盖实际朝向及易积液的位置，不能只从正上方看保护帽是否盖住。

“连接器不涂”也需要细化：是只限制接触面和插合区域，还是器件整个外壳与周边都不能涂？某些焊接端可能属于设计规定的保护范围。建议把器件原厂图纸和装配图一起交给制造方，明确接触区与焊点的边界；密封连接器的密封等级也不能自行换算成任意涂料工艺都适用。

测试点：先排测试顺序，再决定是否保留裸露

某个测试点只在涂覆前使用，后续不再接触，可由设计方决定是否覆盖；若它用于涂覆后的功能测试、最终烧录或售后检测，就要保留约定的访问方式。也可以改变测试接口或安排测试后补涂，但要把补涂检查与记录一并纳入工序。

当治具探针接触不稳时，应先确认测试点表面、探针状态与定位。直接靠增加探针压力或反复刺穿涂层取得读数，可能改变原定保护状态，不能把这种操作默认为批准的工艺。若项目确需通过涂层接触测试，应由设计与测试责任方专门验证接触方式及测试后的防护安排。

传感器：区分外接探头和板上开放感测器件

通过端子连接的温度探头与板上湿度传感器，制造注意点不同；密封温度器件也不能套用开放式感湿器件的全部要求。以Sensirion SHTxx湿温度传感器为例，其2025年6月处理指南要求开口与顶部表面保持无涂层，并提示避免未保护的传感器接触喷涂、清洗剂及较高浓度的挥发性化学物。[3]

因此，本板若使用这类器件，应按具体型号确认保护盖或遮蔽材料，并在规定工序移除临时保护。对于压力、流量等其他器件，另查该型号说明，不把SHTxx的要求泛化。完成后的检查既看开口是否恢复，也看传感器响应是否满足本板的测试要求；只读到一个通信地址，尚未检查测量功能。

把禁涂要求落到图上，避免只交一张圈红照片

生产图至少要能定位板号、版本、正反面和元器件位号。每处禁涂范围应有可识别的边界；需要控制距离或过渡宽度时，由设计方给出尺寸及公差依据。照片适合说明外观，尺寸边界仍应与受控图纸一致，避免放大、拍摄角度和器件遮挡导致误读。

对同一PCB的不同装配版本，分别列出选配、未装和更换型号的器件；多版本共线的防错方法可参考户用储能一体机PCBA多机型、多版本防混料。原有遮蔽工装若沿用，需要确认新器件外形、插合位置和板面高度是否变化。涉及连接器或传感器替换时，可结合储能PCBA替代料评审记录涂覆与测试的连带影响。

这份条目在工艺评审时可以先填“拟用方案”，试制后再补结果和批准状态。已认可的样板可作为辅助参照，但还应保留与其对应的图纸版本。后续修改某个禁涂位置时，明确旧工装、程序与样板何时停止使用。

工序顺序要兼顾涂层与敏感器件

板卡焊接、清洁、测试、遮蔽、涂覆、固化与去遮蔽之间的安排，要根据材料和器件要求确认。尤其是板上存在不允许清洗的传感器时，应在装配策划阶段解决清洁方式，不能等整板完成后再临时决定洗板。需设置后装工序的器件，也要确认后装操作对周围涂层及焊接质量的影响。

首次试制可选取具有代表性的器件密集区、高低落差处和禁涂边缘，检查遮蔽是否稳定、涂料是否越界、拆除时是否拉起邻近涂膜。HumiSeal指出，选择性涂覆的效果还与路径、流量、夹具及板卡方向有关。[2] 已确认的方案换材料、换关键器件或改变涂覆方式后，应评估哪些试制检查需要重做。

固化条件和去遮蔽时点也应写进工艺。表面不粘手与材料达到规定固化状态可能是不同阶段；厚薄变化、器件遮挡和通风条件均需结合材料文件处理。Sensirion指南特别提醒涂覆及固化阶段的挥发物影响。[3] 同时，HumiSeal UV500资料分别列出UV固化和未受照区域的后续固化机制，说明不能给所有材料统一规定一个“照灯完成”的结束条件。[4]

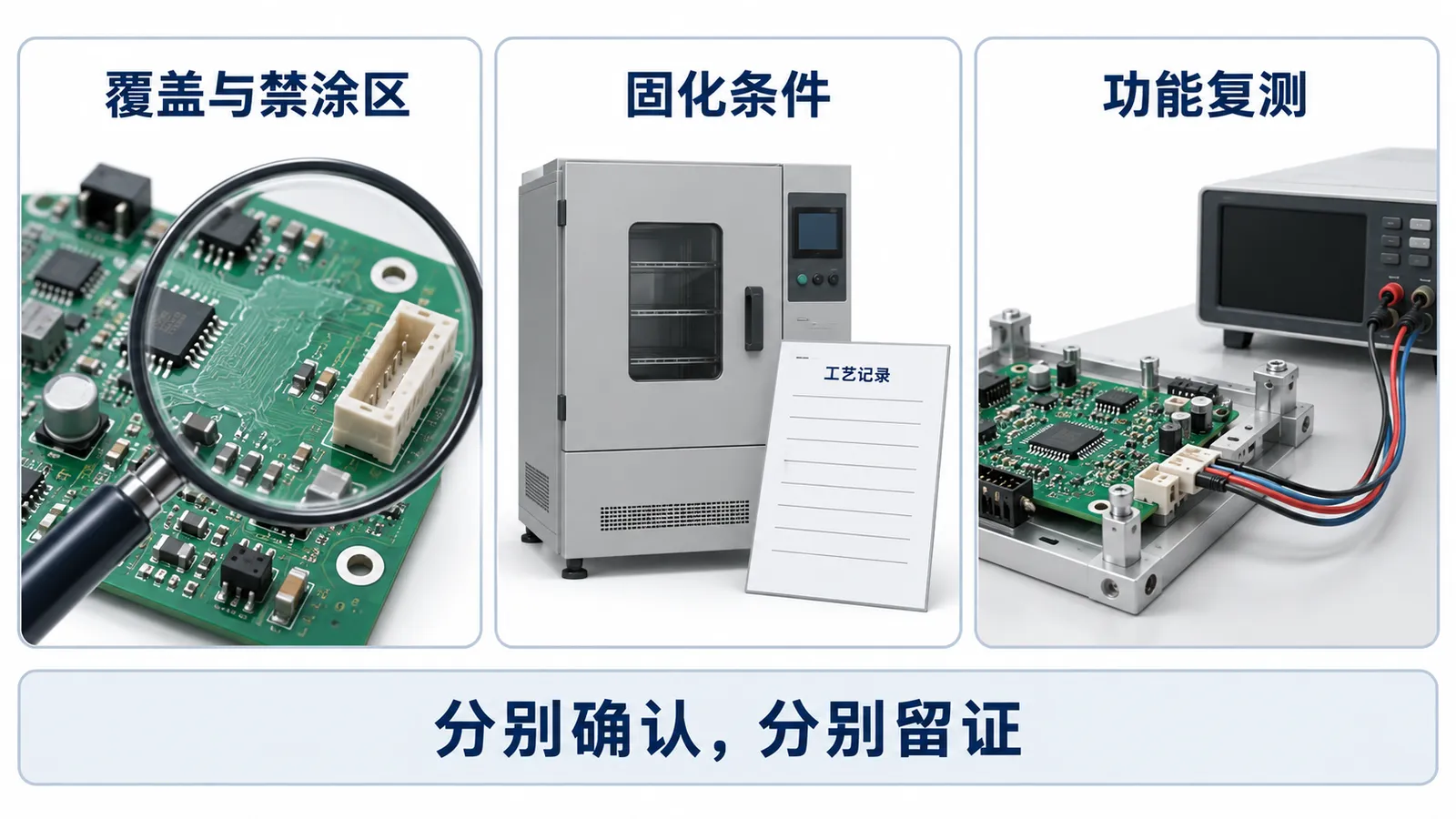

验收分别看覆盖、固化记录与功能

覆盖与禁涂区检查：确认规定保护区域的覆盖状况，以及禁涂位置是否受污染。含荧光示踪的材料可借助相应照明辅助观察覆盖；HumiSeal UV500资料将荧光用于涂层检查，同时另列固化与性能条件。[4] 因此，发亮的外观应作为检查线索，厚度与固化仍要采用项目认可的方法判断。

过程记录：保存材料型号与批次、使用状态、工艺版本、约定的厚度检查及固化执行信息；需要测厚时注明测量位置与方法。抽查位置应对应实际关注的区域，避免仅用一块平面见证片的结果概括所有器件边缘。验收限值与抽样数量来自项目规范，报价时可明确哪些记录逐板保留、哪些按批提供。

去遮蔽后的功能检查：确认保护帽、胶带或遮蔽胶按清单移除，接口能够正常插合，后续测试点可接触，相关传感器能完成约定的测量与响应检查。液冷控制板的泵阀输入输出、告警和反馈项目，可与液冷储能控制板FCT清单衔接；采样类板卡可另参考BMS采样板验收。

如出现涂料进入连接器、涂膜拉伤或感测响应异常，先保存位置与板号，再由责任方确认返工方案。使用溶剂或机械去除前，要核对对器件与板面的影响；返工后复核修复区域及受影响功能，并将补涂和复测记录归入同一板号。这样采购收到的“已返工”才有对应的验收证据。

常见问题

没有湿度传感器的液冷控制板，需要照抄传感器禁涂要求吗？

先按实际BOM识别器件。若温度、流量等信号都来自外接探头，重点可能是板上接插件和输入电路；存在开放感测器件时，再核对其专属要求。禁涂图应对应实际装配版本。

选用自动选择性涂覆，还需要遮蔽吗？

有些区域可通过受控路径避让，有些仍需保护工装或材料。决定依据是试制中对禁涂边界、器件缝隙与流动情况的确认，报价应说明本板采用的方案和验证范围。

涂覆检验通过，是否就完成液冷系统验收？

它完成的是约定的板卡涂覆检查。整机冷却回路、冷却性能与系统防护有各自的试验对象和判据，应在项目验收计划中另列责任和报告。
