户用储能一体机PCBA代工：多机型、多版本怎样防止混料和错烧程序？

户用储能一体机PCBA代工中的混料和错烧程序，要靠“机型—硬件配置—程序—参数—测试”逐项对应来防范。同一块裸板、相同外观，可能装配不同器件，也可能运行不同固件或参数。采购交接时先列清每个机型允许使用的组合，再让备料、换线、烧录和测试都引用这份已批准清单；烧录结束还要检查实际运行身份与关键功能，才能发现“文件写进去了，但用错了对象”的问题。

本文讨论户储逆变与电池管理相关控制板的多机型生产交接，SKU指需要独立识别的产品配置。有关一体机中的控制、功率和通信板卡，可先阅读户用储能混合逆变一体机PCBA制造要点。这里集中解决订单之间、工位之间和返修前后的版本混用。

先分清裸板版本、装配版本和产品机型

例如，两款控制板沿用相同PCB，其中一款增加通信收发器，另一款保留焊盘但不装；或者硬件完全相同，通过批准的程序与参数适配不同电池接口。仅看PCB丝印版号，很难区分这些差异。工单应能识别的是实际交付配置，包括装什么、烧什么、写入什么参数，以及对应哪套检查规则。

Altium的设计变体文档把元件状态区分为装配、不装配、参数变化和替代器件。这说明同一基础设计可以有多种装配组合，输出制造资料时需要选择相应变体。采购不必指定客户使用哪款设计软件，但应拿到明确机型的BOM和装配图，而不是让生产人员从多张散表中自行推断。参考：Altium设计变体管理说明。

机型名称、客户物料编码、PCBA料号与版本可以分别保留，但要有唯一的对应关系。DNP通常表示该位置不装器件，应同时落实到BOM、位号清单及适用检验资料。若只是更换已装器件的品牌或完整料号，还要另行确认它是否属于该机型批准的用料；通用审批项目可见储能PCBA代工代料替代审批清单。

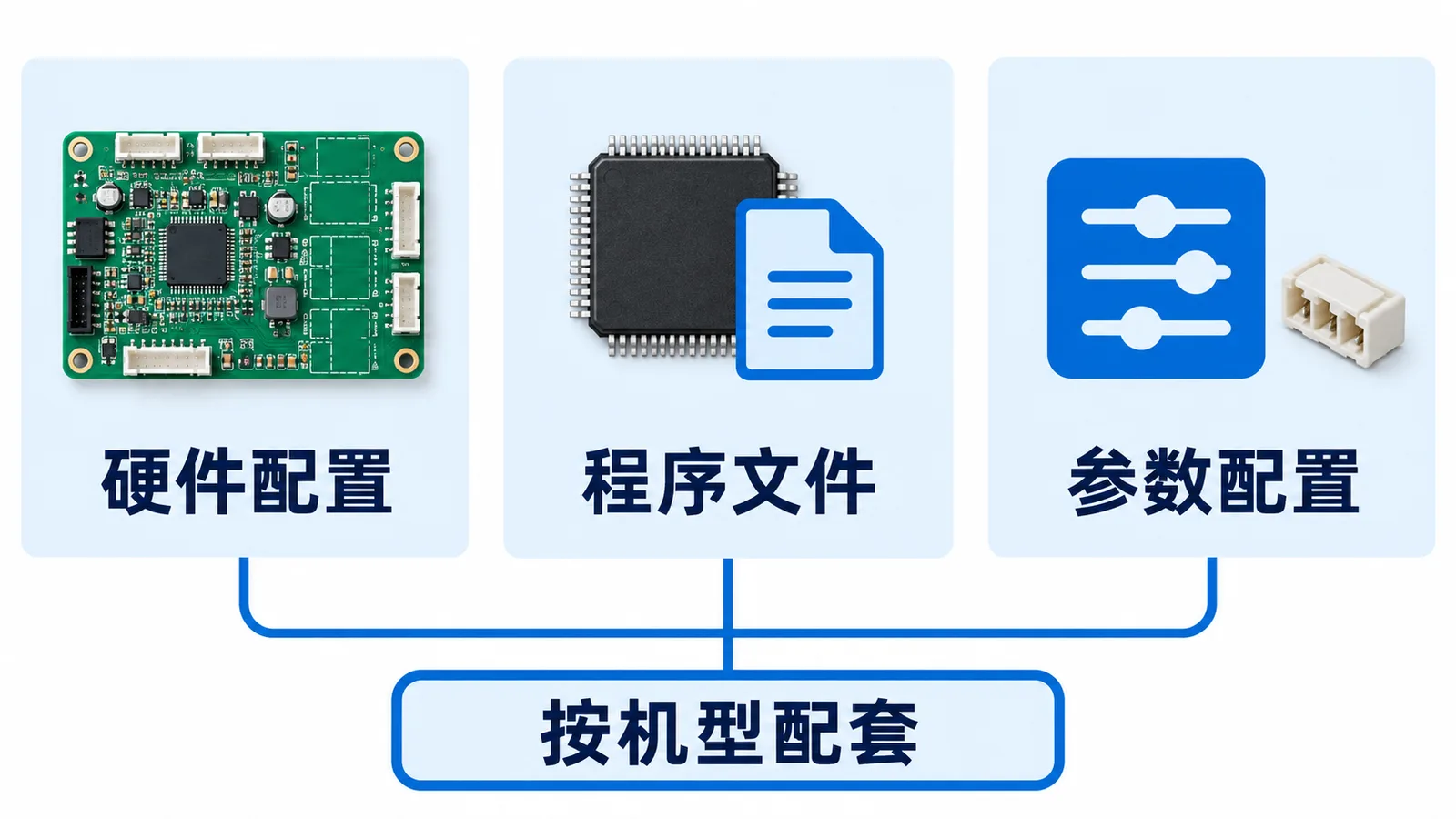

把每个机型允许的组合写到同一份清单

项目初期先提供机型清单、现有BOM与图纸、可用程序文件和已知配置差异。尚未定稿的参数、测试限值应标明待确认及负责人。试产后再把批准的配置表、首件结果和测试版本一起固定下来，作为后续工单的依据。

下面是供项目评审填写的字段示例，可横向滚动；不是英特丽的客户记录或已实施的系统界面。

文件摘要可帮助确认发布包有没有被替换，但它首先需要与批准记录绑定。把一个未经确认的文件计算出摘要，并不会使它自动成为正确版本。若控制器、通信模块和显示模块分别烧录，应分别列出文件与兼容组合；“整套软件为某版”之外，还要知道这块板实际装载了哪些内容。

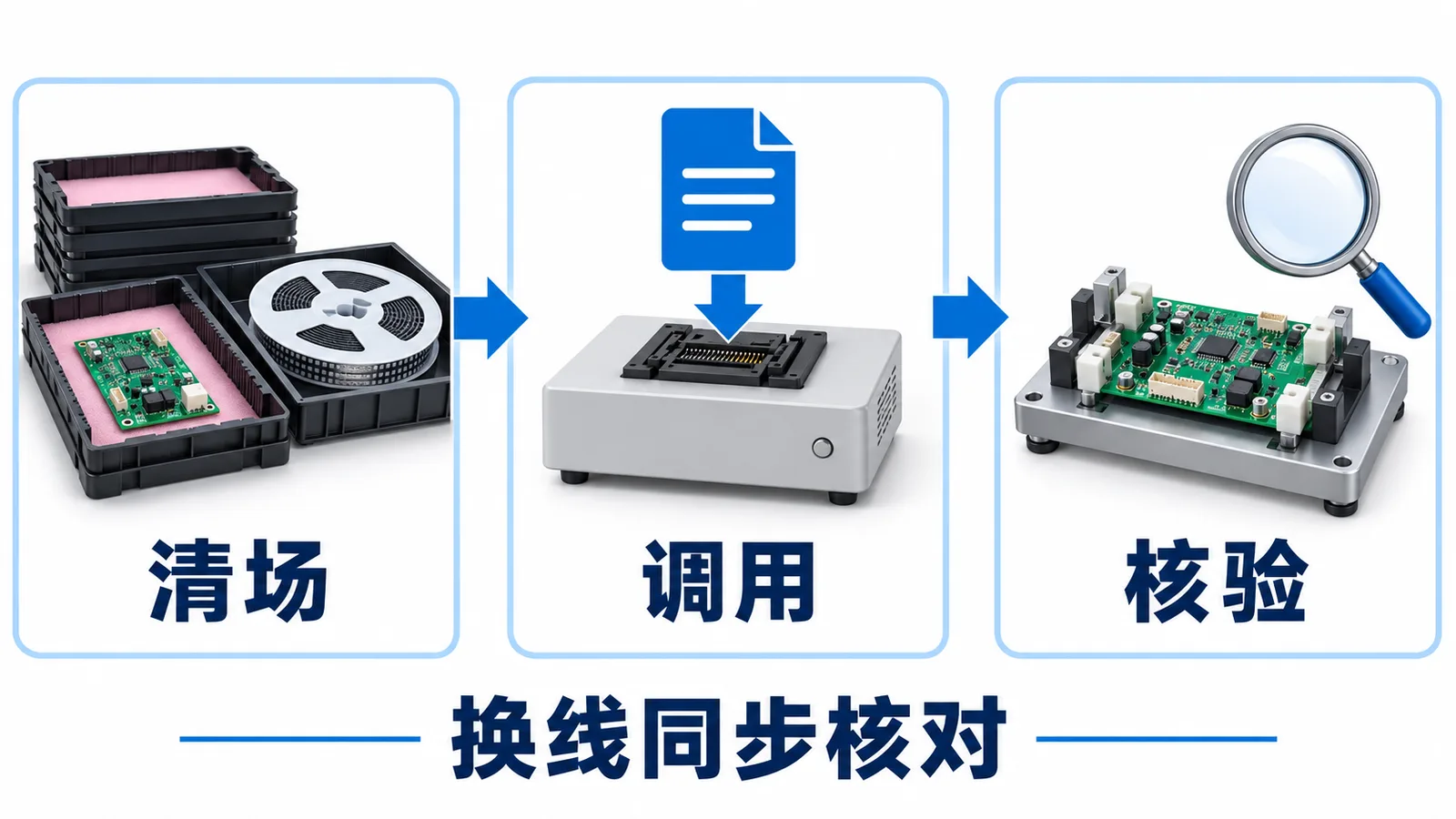

换线时同时核对物料、工位文件和在制板

上一单的料盘退了，烧录工位仍保留上一单程序，是一种容易漏掉的交接情形。换线核对可以围绕三组对象进行：现场物料和在制板、工位调用资料、首件实际输出。机型相近时尤其应把差异位号列出来，而不是只核对共有的大部分元件。

• 物料与在制板：核对余料、返修板、样板和已烧录板的去向；不同配置采用清楚的流转标识，不能只用临时摆放位置区分。
• 工位与文件：按新工单调用装配资料、检验程序、烧录配置和功能测试规则；撤出不适用的旧文件，并记录实际生效版本。
• 首件与复核：检查差异器件及不装位，确认程序和参数对应关系，再对本机型特有接口或功能完成约定检查。

条码扫描可以减少人工选择，但前提是编码已经关联正确配置，工位也会检查不匹配情况。如果同一标签允许操作员任意选择多个程序，扫描只是代替键盘输入。项目评审可要求演示一次受控的不匹配场景：用测试用的错误机型记录、过期版本或不允许的组合，观察工位是否拦截，并记录发生在哪一步。演示应使用指定样板和测试资料，避免改变交付板。

生产烧录设备也可能存有多个项目。SEGGER的官方说明显示，项目涉及配置和数据等文件，部分设备支持离线切换项目。因此换线不仅要问电脑上打开了哪个文件，还要确认编程器实际选中的项目，以及脱机缓存是否已更新。这里引用的是工具工作方式，英特丽项目采用的设备和核验方法需在评审中明确。参考：SEGGER烧录项目管理说明。

烧录校验通过以后，还要核对实际运行身份

程序防错有两个问题：选中的文件是否适用于这块板，以及这个文件是否正确写入。ST的编程文档将写后校验解释为读回已编程内容并与文件比较。这个过程能够检查写入一致性，却不会自行判断工单应该选哪个文件。参考：ST存储器编程与校验说明。实际生产工具、接口和校验方法应符合所用器件及工具适用条件，烧录软件不限定某一种。

所以记录中既要有发布包标识，也要有设备实际调用的项目、目标器件、操作结果和单板编号。涉及Bootloader、应用程序、外部Flash或独立通信模块时，各自写入区域和前后顺序需在作业文件中明确。读保护、加密或安全配置会改变可用的验证方法，应在工程阶段确定先后步骤和证据，避免在产线临时解锁或改保护设置。

受控上电后，再通过设计提供的接口读取或确认运行版本、机型身份、参数编号及关键功能。若接口只能返回一个版本字符串，还应明确它对应哪部分程序；程序未更新字符串时，单看字符串可能遗漏差异。对型号特有的收发器、接口使能、传感输入或继电器配置，可设置相应功能检查。BMS板涉及采样与保护检查时，可结合储能BMS采样板验收项目确定检查范围。

参数也有两类：机型共用配置可随批准包下发，单板序列号、校准值及授权信息则可能每板不同。它们的写入、保留和更新规则应分开，尤其要避免复制整片存储器时顺带复制另一块板的唯一身份或校准数据。功能测试要验证实际生效的配置，日志则保留它与交付机型的对应关系。

返修重烧和版本切换，保留这几条判断依据

返修板回到烧录工位时，先确认它原本属于哪个交付配置，再决定恢复原批准版本还是执行已批准升级。将程序统一刷成电脑上的“最新版”，可能使旧硬件与新参数失配。下面的单列示例可用于返修或临时切换沟通，相关报告另行附后。

当前身份

单板号：____；交付机型：____；硬件/BOM版本：____；原程序及参数：____。

目标组合

批准程序包：____；参数处理规则：____；适用硬件范围：____；批准记录：____。

保留与更新

序列号、校准值及授权数据的处理：____；执行步骤版本：____。

核验与去向

烧录及运行核验结果：____；复测记录：____；标签变化：____；交付批次：____。

一旦发现混用，可先按实际调用的工位项目、时间段、在制板及物料记录划出待核查范围，隔离相关板卡，再逐板确认。记录应保留原状态、处置依据、重新烧录和复测结果。没有足够证据时，清楚标明哪些板仍待确认，比只汇总一个“已处理数量”更有助于客户安排后续装机。按板号查回物料、程序和返修历史的方法，见储能PCBA质量追溯：从一块故障板查到物料批次与固件版本。

采购常见问题

同一硬件只改参数，还需要单独的机型记录吗？

需要能区分交付配置。即使BOM相同，也应列出参数编号、适用程序、功能检查和标签规则。若配置由整机阶段写入，则在PCBA交接中写清当前默认状态和后续写入责任，避免双方都以为对方已处理。

可以用颜色标签代替版本清单吗？

颜色可辅助现场识别，最终仍需有可核对的编码和批准组合。标签脱落、补打或不同批次颜色变化时，要能从工单与板卡记录恢复身份。选择标签和贴放位置时也应考虑工艺、清洁与后续装配条件。

客户只交一个程序文件，能否先报PCBA制造价格？

可以先评估已明确的制造范围，把烧录接口、参数写入、治具与测试程序等待确认项目单列。正式安排生产前再固定实际交付组合和验收方法；缺少的资料应有负责人和补齐节点，避免报价包含与否在交付阶段才产生分歧。

资料核对：2026年9月22日。Altium、ST及SEGGER文档用于说明设计变体、编程与项目配置概念；清单和防错步骤为项目评审建议，具体执行方案需结合客户设计和适用设备确认。
