对做户用储能混合逆变器（Residential Hybrid Inverter）和储能一体机的品牌商来说，2026 年有两件事正在同时发生：产品在快速换代，市场在快速分化。这两件事叠加，直接改变了"自己做板还是外包代工"的算账方式。
2026 年 3 月，行业品牌密集发布了新一代高压可堆叠一体机，把"模块化扩容"做成了标配。作为行业事实参考：一类新机型采用 SiC 功率器件，欧标加权效率做到约 98.4%–98.75%，交流侧功率覆盖 8–20kW，每个电池模块约 4.9kWh、单堆约 20kWh、多堆并联可达约 78kWh，单堆功率约 14kW 并规划在 2026 年第三季度升级到 28kW；另一类则推出 15–40kWh 的高压一体机系列。这里只把品牌机型作为行业趋势引用，不代表它们是本公司客户。
这一轮换代的共同点很清楚：从"低压一体箱"走向"高压电池 + 高压母线 + 模块化堆叠"。对 PCBA 制造的含义是——功率板要扛更高的母线电压（HV DC 母线最高可到约 800V）、更高的开关频率，控制板要管理更多模块的均衡、绝缘检测与并联同步。板子变复杂了，但单一品牌的年出货又被市场摊薄，自建产线的折旧压力随之上升。
欧洲是户用储能的成熟盘，但 2025 年出现分化：据 SolarPower Europe 口径，欧盟 2025 年新增电池储能约 27.1GWh、同比增长约 45% 创纪录，但其中户用储能连续第二年下滑约 6%、降至约 9.8GWh，大型储能占比升至约 55%。换句话说，蛋糕在往大储那边走，户用品牌进入"以价换量"的阶段，降本压力直接传导到供应链——把 PCBA / EMS 外包给专业代工厂，是品牌减少固定资产投入、聚焦研发与渠道的常见选择。
新兴市场则在放量。巴基斯坦 2024 年进口光伏组件约 17GW、金额约 21 亿美元，进口规模在全球居前，电网不稳叠加自发自用经济性，催生大量户用光储需求；南非受 Eskom 电价上涨影响，户用储能需求重新升温，南非是非洲规模居前的户用储能单一市场，LFP（磷酸铁锂）成为新增装机的主流路线。这些市场对"高性价比、能过当地并网认证"的一体机需求旺盛，正是代工模式擅长承接的订单类型。
从总量看，逆变器并非一路高歌：据 Wood Mackenzie 口径，全球逆变器出货量 2025 年同比下降约 2%（约 577GWac），2026 年预计再降约 9%（约 523GWac）。但结构上，户用混合逆变器与一体机的渗透率在上升——储能正从"可选项"变成户用光伏的"默认搭配"。从市场规模看（Valuates 口径），户用储能混合逆变器市场 2025 年约 31.38 亿美元，预计到 2032 年达约 61.40 亿美元，年复合增长率约 10.2%。作为对照，更上游的储能逆变器/PCS 整体市场约为 2024 年 13.31 亿、2025 年 14.52 亿、2033 年 29.15 亿美元、CAGR 约 9.1%。
| 区域 | 2026 关键信号 | 对代工的含义 |
|---|---|---|
| 欧洲（德国等） | 户用连续第二年降约 6%，大储占比升至约 55%，品牌以价换量 | 降本外包动机强，要求认证一致性与稳定良率 |
| 巴基斯坦 | 2024 进口组件约 17GW / 约 21 亿美元，电网不稳推动自发自用 | 高性价比一体机走量，重视交期与一次直通率 |
| 南非 | Eskom 涨价重燃户用，LFP 占新增主流 | 对接 LFP 高压/低压两路线，强调 BMS 协同 |
| 全球总量 | 逆变器出货 2025 降约 2%、2026 再降约 9% | 总量承压、单厂折旧压力上升，外包更划算 |
把这几条放在一起，结论很直接：对逆变器/储能品牌而言，2026 年把混合逆变器的功率板与控制板交给有大功率电源经验的 PCBA 代工厂，是一笔越来越合理的账。下面先把这块"板"在技术上讲透，再说山西英特丽怎么承接。

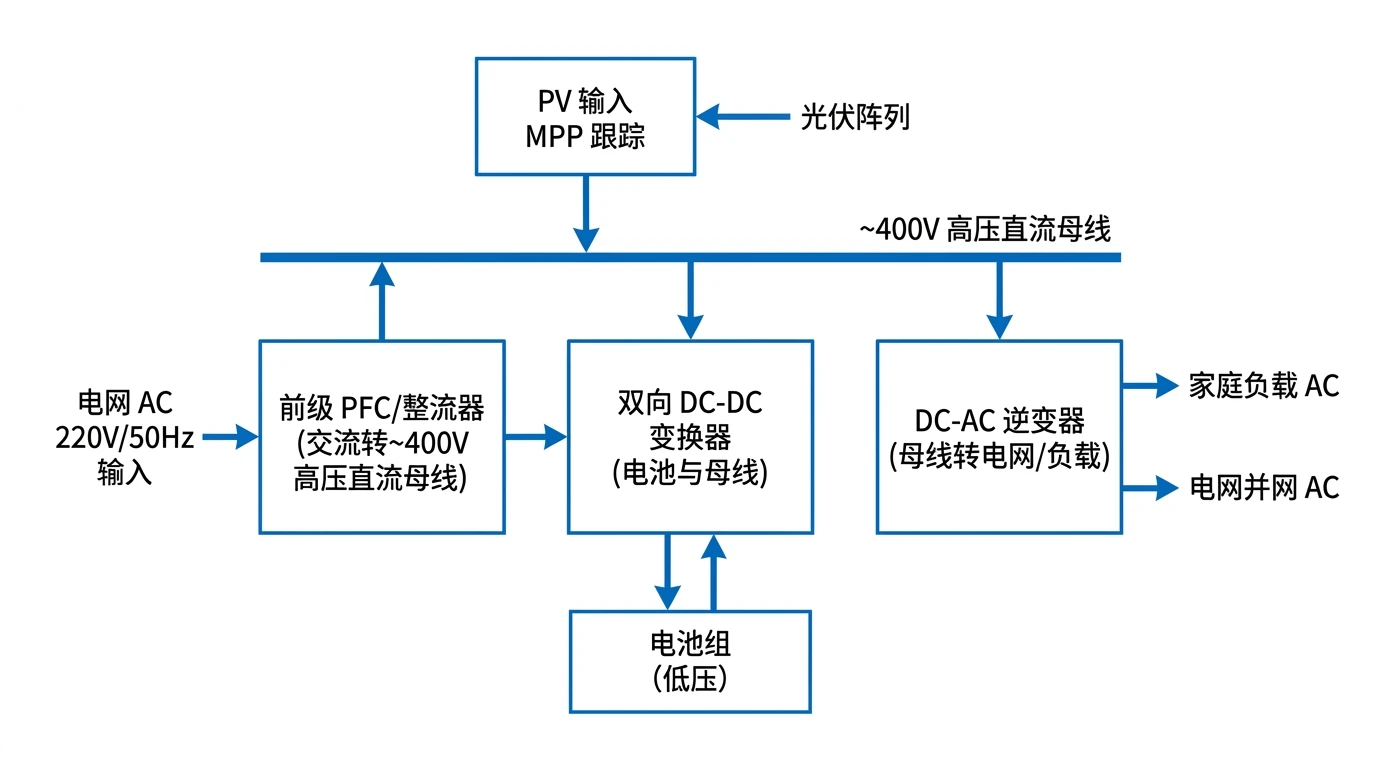

户用储能混合逆变器要同时干三件事：把光伏的直流电送进电池或电网、把电池的直流电逆变成交流供负载、在并网与离网间切换。要把这三件事用一块（或一组）板子做下来，主流做法是三级功率拓扑。
并网/充电时，前级把电网交流整流并做功率因数校正（PFC），抬升到约 400V 的高压直流母线；放电时这一级反向工作，把母线电压逆变回电网。这一级的工程难点是大电流下的开关损耗、母线电容选型与 EMC（传导/辐射）控制——和充电桩前级 PFC 的工程问题高度同源。山西英特丽子公司 TNC 量产 7–480kW 充电桩，其 PFC 整流级、母排与厚铜工艺，与户用混合逆变器的前级在制造层面是同一类活。相关工艺可参考本站充电桩直流DC-DC模块PCBA代工一文。
中级负责在电池电压与 HV DC 母线之间做双向变换：充电时把母线电压降到电池可接受的区间，放电时把电池电压升到母线。它直接决定了充放电效率与电池利用率，也是高压/低压两条路线分叉的地方（见第三章）。这一级常用移相全桥、LLC 或双有源桥（DAB）等拓扑，磁件（电感/变压器）的布局与散热是 PCBA 设计的重点。
后级把 HV DC 母线逆变成工频交流，供本地负载或并网。三相机型多用三电平（如 T 型/I 型 NPC）拓扑以降低开关损耗、改善波形；单相机型则相对简单。后级的并网控制（防孤岛、低/高电压穿越）由控制板的算法实现，对硬件的要求是采样精度、驱动隔离与保护响应速度。整体的功率级设计思路，与本站光伏逆变器PCBA代工讲的并网逆变一脉相承，混合机只是在中间多挂了一条"电池支路"。
同样是户用一体机，电池侧走"高压"还是"低压 48V"，会让板卡的结构、磁件布局、安全设计完全不同。这是品牌定型号时要先拍板的事，也是代工报价差异的主要来源之一。
高压路线下，电池组电压本身就在数百伏量级，双向 DC-DC 多采用非隔离的 Boost/Buck结构，省掉了笨重的工频/高频隔离变压器，效率高、功率密度高，是当前高压可堆叠一体机的主流。代价是：电池侧与电网侧之间没有变压器隔离，对绝缘、爬电距离、绝缘监测（IMD）和高压安全设计的要求更严，HV DC 母线在多堆并联时最高可到约 800V，PCB 的爬电与电气间隙必须按高压等级设计。
低压 48V 路线把电池电压压在 48V 安全特低压（SELV）附近，双向 DC-DC 通常采用带高频变压器的隔离结构。好处是电池侧安全等级友好、对安装与运维门槛低，在新兴市场和 DIY 友好型产品里很受欢迎；代价是隔离变压器与大电流低压侧带来更高的铜损与磁件体积，效率与功率密度不如高压路线，大电流低压侧对厚铜、母排和散热的要求更高。
功率器件是混合逆变器效率与功率密度的核心变量。这一轮高压可堆叠一体机普遍把 SiC（碳化硅）MOSFET 用在前级与 DC-DC，部分替代传统 Si IGBT。
以行业常用的 CoolSiC MOSFET（650V 或 1200V 电压等级）为例，相比同等级 Si IGBT，SiC 的开关损耗与导通损耗显著更低——在典型工况下功率器件损耗可降低约 50%，从而允许更高的开关频率、更小的磁件与散热体积，把整机功率密度做上去。这正是新机型能在 8–20kW 段做到约 98.4%–98.75% 欧标加权效率的硬件基础之一。需要说明：电压等级要按母线峰值与降额留足裕量来选，650V 器件用于约 400V 母线、1200V 器件用于更高的高压母线/三相场景，是常见的配置思路。
| 维度 | 高压电池路线（非隔离） | 低压 48V 路线（隔离） |
|---|---|---|
| 电池电压 | 数百伏；多堆并联 HV 母线最高约 800V | 约 48V（SELV 安全特低压） |
| DC-DC 结构 | 非隔离 Boost/Buck，无变压器 | 隔离，带高频变压器 |
| 典型功率器件 | SiC MOSFET（650V/1200V）为主 | Si MOSFET / IGBT + SiC 可选 |
| 效率 / 功率密度 | 更高 | 相对较低（隔离 + 大电流低压侧） |
| 安全设计重点 | 绝缘、爬电距离、绝缘监测、高压熔断 | SELV 友好，大电流厚铜与散热 |
| 磁件 / 铜厚 | 电感为主，绝缘间距优先 | 变压器占面积，2–6oz 厚铜优先 |
| 适配市场 | 欧洲高压可堆叠一体机、三相机型 | 新兴市场、DIY 友好、单相低功率 |
不论走哪条路线，SiC / IGBT 的焊接质量、底部空洞率与导热路径都是 PCBA 制造的关键环节，直接关系到器件结温与长期户外可靠性。这部分工艺与检测要求，可参考本站PCBA可靠性测试与IPC-A-610。

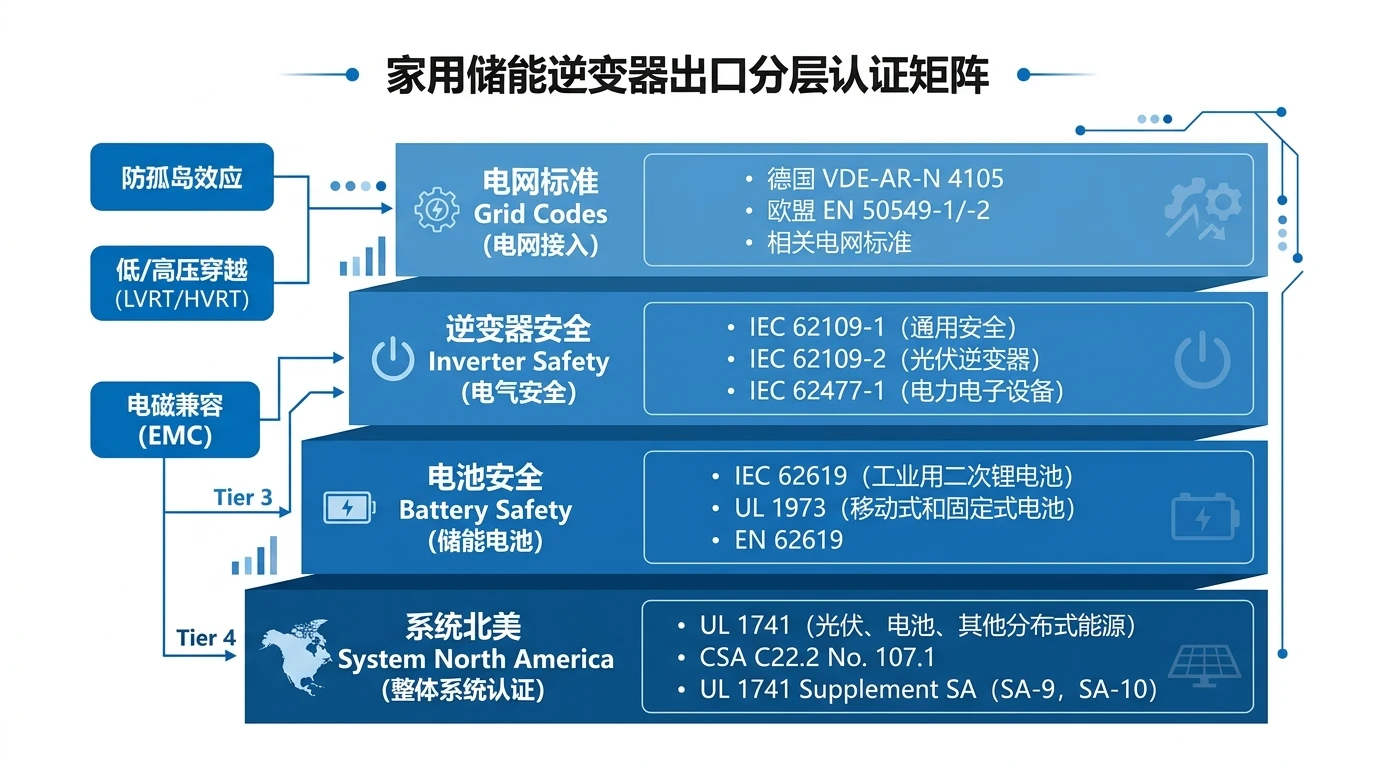

户用储能一体机出海，难点往往不在功能而在认证一致性——同一台机器在不同市场要满足不同的并网规约与安全标准。代工厂虽然不负责品牌的整机认证申请，但板级设计与制造直接决定了整机能不能稳定通过认证，所以认证逻辑必须在 PCBA 阶段就吃透。
| 层级 | 标准 | 板级关注点 |
|---|---|---|
| 并网规约 | VDE-AR-N 4105、EN 50549-1/-2 | 防孤岛、LVRT/HVRT、功率与频率响应 |
| 逆变器安全 | IEC 62109-1 / -2 | 爬电/间隙、绝缘配合、保护接地、Y 电容 |
| 电池安全 | IEC 62619、UL1973 | BMS 采样精度、过充/过放/过温保护 |
| 整机（北美） | UL1741（含 SA/SB） | 并网响应一致性、EMC、安规间距 |
这三类要求最终都要落到硬件上：防孤岛依赖电网电压/频率/阻抗的高精度采样与快速继电器断开；LVRT/HVRT（低/高电压穿越）要求控制板在电网扰动时按规约维持或退出，对采样链路与算法实时性提出要求；EMC（传导/辐射）则取决于布局布线、滤波器、接地与屏蔽设计。代工厂在做板时把这些"为认证而设计"的细节做扎实，能显著降低品牌后续整机送测的反复。
混合逆变器的功率级是不折不扣的"大电流活"，对 PCBA 工艺的要求远高于普通消费电子。这也是为什么品牌更愿意找有大功率电源制造经验的代工厂。
低压大电流侧（尤其 48V 路线）要靠2–6oz 厚铜、加宽铜箔、铜排内嵌或表层覆铜来满足载流与温升要求，并配合大量散热过孔把热量从器件下方导到另一面或散热器。厚铜板的蚀刻补偿、阻焊覆盖与可制造性，需要在 DFM 阶段就和品牌对齐。
大功率节点常用铜母排（busbar）承载电流，母排与 PCB 的连接（压接/焊接）质量直接关系到接触电阻与发热。SiC 模块/器件的导热则要靠焊膏/导热界面材料把结温压住，焊接空洞率必须控制——这是功率器件长期户外可靠性的命门。
主流做法是把功率板与控制板分开：功率板承载高压大电流与发热，控制板放 MCU/DSP、采样、通信与驱动逻辑，二者之间用隔离接口连接。分板的好处是热与电磁干扰隔离、维修与迭代更灵活，也便于不同电压平台/功率段共用控制平台。代工厂要做的，是保证功率板的高压安全与散热、控制板的信号完整性，以及两板之间的隔离与连接器一致性。三防/灌封等环境防护工艺这里只点到，户外湿热环境下的具体工艺选择可参考本站微型逆变器灌封工艺与三防漆区别。
一体机之所以叫"一体"，是因为它把逆变、电池管理、能量调度和联网都收进了一个系统。控制板要当好这个"大脑"，要处理三块协同。
BMS（电池管理）负责电芯级的均衡、SOC/SOH 估算与过充/过放/过温保护；EMS（能量管理）负责整机层的充放电策略、光储联动与并离网调度。两者通过 CAN/RS485 等总线交换数据，控制板要保证通信的实时性与一致性。本文不重复 BMS 的板级细节，电芯采样、均衡与保护的具体做法可参考本站储能BMS电路板加工。
出海产品离不开远程运维：通过 Wi-Fi / 4G 把运行数据上云，支持远程监控、故障告警与OTA 固件升级。这通常做成独立的通信子板（模组 + 天线），与主控隔离，便于按不同市场更换通信制式与认证。对代工而言，通信子板的射频布局、模组贴装与天线匹配是要点。

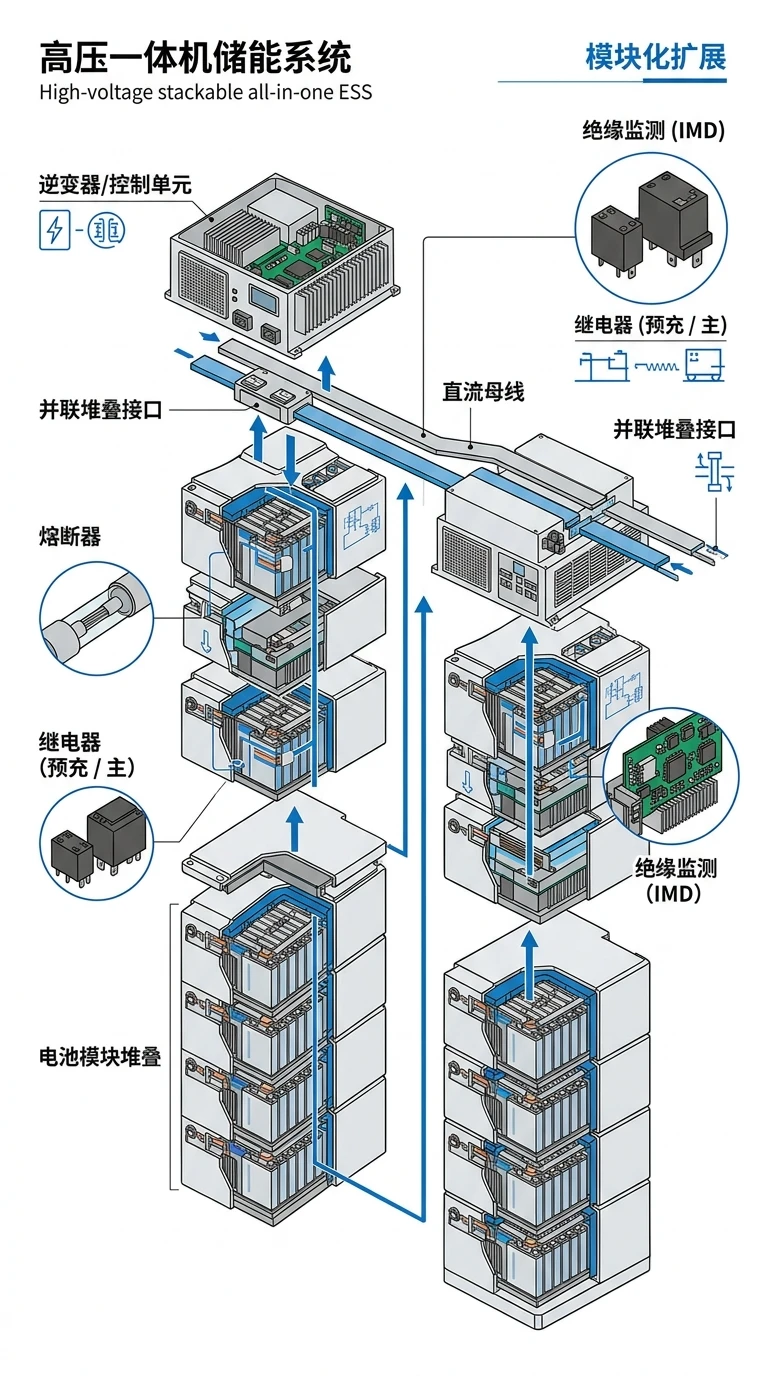

高压可堆叠结构带来扩容灵活，也带来新的安全课题。模块化系统要在每个模块/堆上做好熔断、继电器（预充/主回路）、绝缘检测（IMD），并保证多堆并联时的电压同步、热插拔与故障隔离。这些安全器件与检测电路，是高压路线控制板的标配，也是过 IEC 62109 / IEC 62619 的硬件抓手。
先把定位说清楚：山西英特丽给逆变器/储能品牌做 PCBA 与 EMS 代工，不做自有品牌、不与客户抢市场。品牌掌握方案、算法与渠道，我们负责把板子稳定、合规、可量产地造出来。
混合逆变器功率级里几样要紧的东西——PFC 整流、SiC 大功率开关、大电流母排、厚铜电源板——和充电桩的功率级是同一类工艺。山西英特丽子公司 TNC 量产 7–480kW 充电桩，这套大功率电源的制造经验可以直接迁移到户用混合逆变器的功率板上，这是我们承接这类订单的底气。
| 板卡 / 子板 | 承接内容 | 能力支撑 |
|---|---|---|
| 主控板（MCU/DSP） | 采样、并网算法硬件、通信汇聚 | 信号完整性、SMT 高密度贴装 |
| PFC / 功率板 | 前级整流、母线、大电流功率级 | 厚铜母排、SiC 焊接、X-Ray 空洞控制 |
| 双向 DC-DC 板 | 电池 ↔ 母线变换、磁件布局 | 充电桩 DC-DC 同源经验、散热设计 |
| 驱动 / 采样板 | 隔离驱动、高精度电压/电流采样 | 高压隔离、爬电距离设计 |
| 通信 / IoT 子板 | Wi-Fi/4G 模组、天线、OTA | 射频布局、模组贴装与测试 |
制造底盘方面：30 条 SMT 产线、32000 ㎡ 厂房，通过 IATF16949、ISO9001、ISO13485 体系认证，可覆盖从打样到批量的 PCBA / SMT 贴片 / EMS 代工 / 成品组装（Box-build）。对接出海品牌时，我们按客户提供的方案与认证要求做"为认证而设计"的可制造性配合，并以测试闭环保障批次一致性。
有户用储能混合逆变器 / 储能一体机的控制板、PFC 功率板或双向 DC-DC 代工需求？欢迎把方案与认证目标发给山西英特丽，进行 DFM 评估与打样沟通。
立即咨询 →| 术语 | 含义 |
|---|---|
| 混合逆变器 / Hybrid Inverter | 同时管理光伏、电池与电网的逆变器，可并网/离网 |
| 储能一体机 / All-in-One ESS | 把逆变、电池、BMS、联网集成在一体的储能系统 |
| PFC | 功率因数校正；前级整流并抬升直流母线电压 |
| 双向 DC-DC | 电池与母线间双向变换的功率级（充/放电） |
| HV DC 母线 | 高压直流母线；多堆并联最高可到约 800V |
| SiC MOSFET | 碳化硅功率管，低损耗、高频，替代部分 Si IGBT |
| LVRT / HVRT | 低/高电压穿越；电网扰动时的并网响应要求 |
| 防孤岛 | 电网失电时逆变器须停止向电网馈电的保护 |
| BMS / EMS | 电池管理系统 / 能量管理系统 |
| IMD | 绝缘监测装置，高压系统的安全监测 |
| AOI / ICT / FCT | 自动光学检测 / 在线测试 / 功能测试 |
| 厚铜 / oz | PCB 铜厚单位，1oz≈35µm；大电流常用 2–6oz |
