很多人把"灌封"和"刷三防漆"当成一回事,这是选型出错的起点。两者都是 PCBA(印制电路板组装件)的防护手段,但工艺本质完全不同:三防漆是"涂"出来的一层薄膜,灌封是"填"出来的一整块实体。微逆为什么主流用灌封,要从这个区别讲起。
三防漆,即敷形涂覆/保形涂层,是在 PCBA 板面上随元件外形起伏覆盖的一层薄聚合物膜。按 IPC-A-610 的验收口径,固化后的干膜厚度通常只有几十微米级:丙烯酸(AR)、聚氨酯(UR)、环氧(ER)体系约 30–130μm,有机硅(SR)约 50–210μm,而气相沉积的对二甲苯(Parylene)可薄至约 0.5μm。它只在器件表面随形成膜,填不满元件之间和外壳之间的空腔,主要作用是防潮、防尘、防轻微液体溅洒。优点是轻、基本不增厚、多为透明便于目检;且膜薄、多数体系可用溶剂或热风去除,返修相对容易。短板是散热与长期阻水能力有限,而且在元件下方、引脚边缘、高大器件背阴处容易留下针孔、气泡或覆盖盲区,高湿环境下反而可能成为水汽通道。

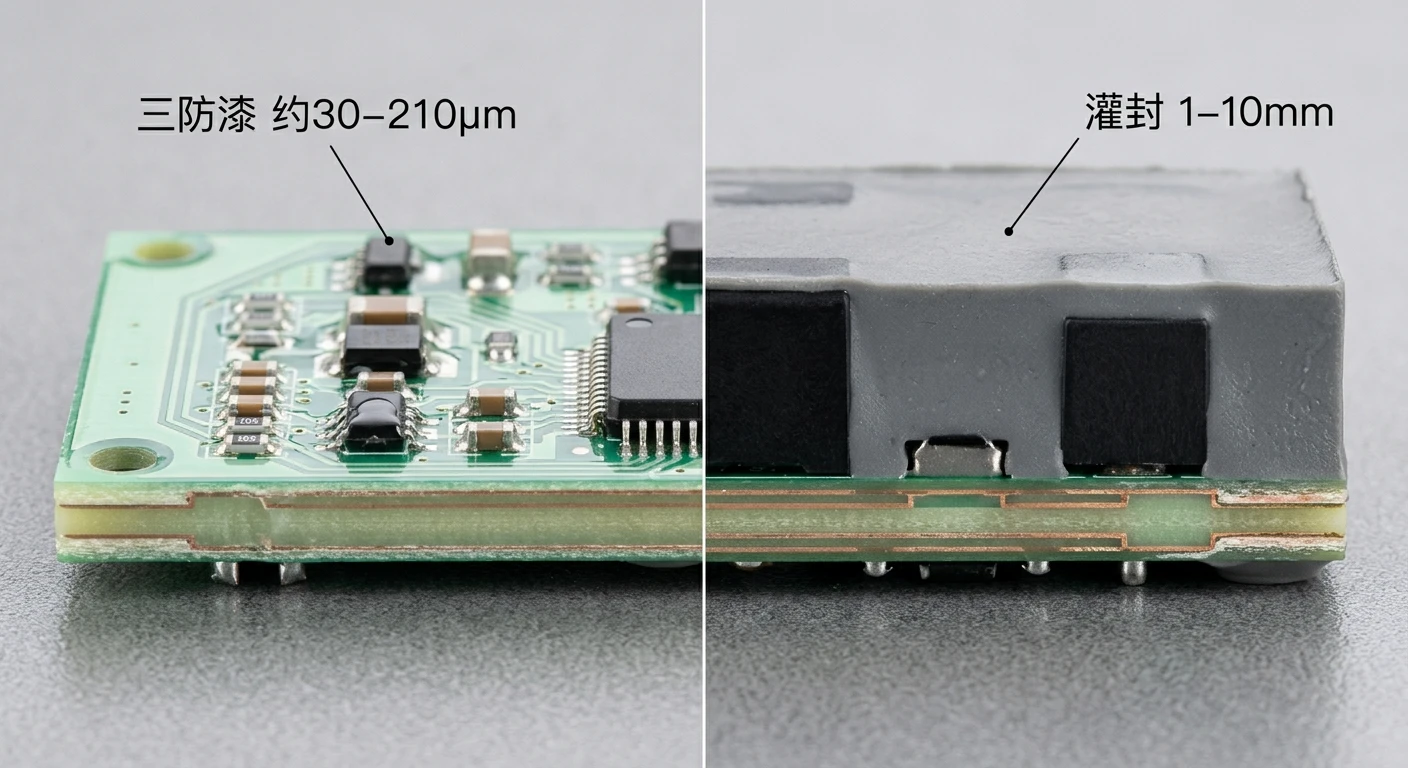

灌封是把整块 PCBA 连同外壳或模具,用液态胶料(环氧、聚氨酯或有机硅)整体填满腔体,固化成毫米级(典型 1–10mm)的实体包覆。它通过排掉腔内空气、把元件锁成一个整体,提供整体密封与均匀介质层。配合外壳设计,灌封后的模块整体防护可做到 IP67 级;同时显著增强抗振动、抗机械冲击、抗热循环,以及电气绝缘——填满元件间空隙能提高爬电距离、消除高压节点处气隙引发的局部放电风险。它的代价是增重增厚、较难返修(环氧尤其明显),综合制造成本相比同款不灌封的产品通常上升约 30%–50%。
| 维度 | 三防漆(Conformal Coating) | 灌封(Potting) |
|---|---|---|
| 工艺本质 | 表面薄膜(涂) | 整腔填充(填) |
| 典型厚度 | 约 30–210μm 干膜(随树脂类型) | 约 1–10mm 整体包覆 |
| 主要作用 | 防潮、防尘、防轻微溅洒 | 整体密封 + 抗振 + 绝缘 + 散热 |
| 整体防护 | 仅板面薄膜,不构成整机密封,单靠涂覆难达高 IP | 配合外壳可达 IP67(更高密封可达 IP68) |
| 散热能力 | 有限(膜太薄) | 用导热灌封胶可主动导热(约 0.7–4 W/(m·K)) |
| 重量/体积 | 轻、几乎不增厚 | 明显增重增厚 |
| 可返修性 | 较好(膜薄,多数体系可溶剂/热风去除) | 较难(环氧固化后尤甚) |
| 验收依据 | IPC-A-610 膜厚/遮蔽、IPC-CC-830 材料 | 空洞率、分层、附着、介电强度 |
| 相对成本 | 低 | 较高 |
需要强调:两者并非二选一,可以在同一块板上分区组合——高应力/高压/发热的关键区域灌封,其余区域刷三防漆。关于三防漆五大树脂体系(丙烯酸/聚氨酯/环氧/有机硅/对二甲苯)的特性、膜厚与喷涂遮蔽细节,可延伸阅读我们的PCBA三防涂覆工艺全解:户外电子设备防潮防霉防盐雾完整方案,本文重点放在微逆为何更依赖灌封。
要不要灌封,本质由产品的工作环境决定。和装在配电柜/机房里的集中式、组串式逆变器不同,微逆是"贴着光伏组件装"的分布式电力电子,环境苛刻得多。

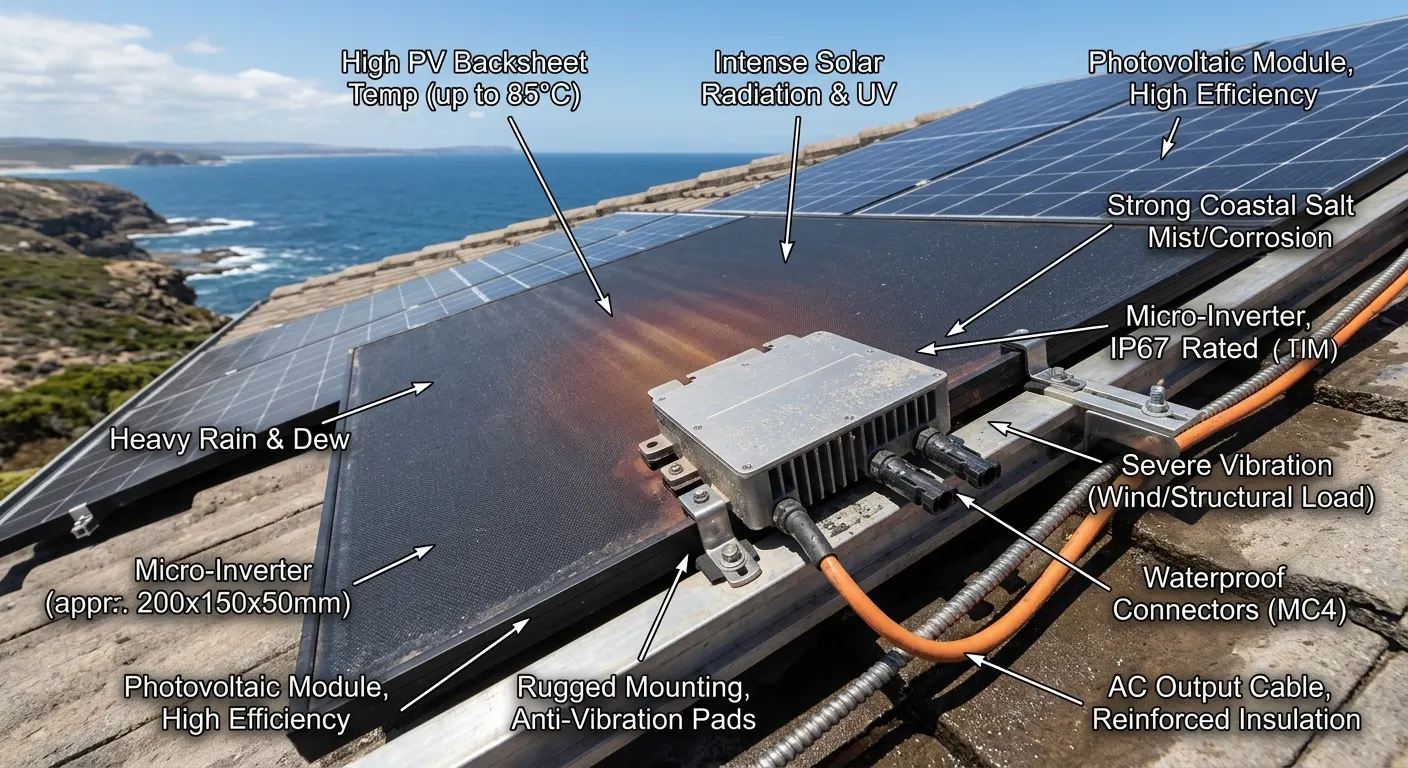

微逆通常安装在光伏组件背面或屋顶导轨上,长期暴露在户外,还要承受组件背板的辐射热。公开资料显示,微逆封装内部温度可达约 65–70℃,且安装空间气流受限。市售微逆的典型规格大致是:防护等级 IP67、环境温度耐受到 65℃、内部工作温度上限约 85℃、工作温域约 -40~+65℃(随型号与厂家而异)。一天之内的温度起伏、雨水与凝露、沿海盐雾、紫外老化、风载振动,会同时作用在这块户外 PCBA 上。
这正是组串式与微逆在防护诉求上的分水岭:组串式逆变器多有机柜和主动散热,板卡防护可侧重三防;微逆是"裸露"在户外的小模块,需要靠灌封把整机封成一个抗水、抗振、能散热的整体。关于组串式方案的板卡构成,可参考光伏组串逆变器PCBA代工:分布式光伏核心板卡制造全解析。
IP67 里的两位数字分管两个维度:"6"表示尘密(灰尘无法进入),"7"表示在 1 米水深浸泡 30 分钟不进水,并不是数字越大就越全能。要让一个户外小模块达到 IP67,通常要靠灌封配合外壳密封实现整体填充——只刷几十微米的三防薄膜,在长期高湿、凝露、浸水场景下不足以提供这种整体阻水能力。
这里有个工程矛盾:封得越严实,热越难散出去。微逆里 MOSFET/IGBT、变压器、电解电容都是发热源,过热会触发降额,带来约 5%–10% 的年发电量损失(随设计而定)。解法是用导热灌封胶把热量从发热器件经胶体导到外壳:空气导热系数仅约 0.026 W/(m·K),而加了导热填料的灌封胶可达约 0.7–4.0 W/(m·K),逆变电源类导热灌封胶常落在约 2.0–4.3 W/(m·K)。也就是说,灌封不仅密封,还能顺带把"空气间隙"换成"导热通道",这是薄三防膜给不了的。微逆里的铝电解电容尤其是对温度敏感的可靠性薄弱环节:高温下电解液蒸发会让 ESR 升高、发热加剧、容量下降形成正反馈失效,寿命随工作温度快速缩短——把热环境控制住,等于守住了微逆寿命的关键一环。
微逆里有高压节点,器件之间若留有空气间隙,在高压下容易发生局部放电(电晕),长期会侵蚀绝缘。灌封料填满这些空隙后,用固体介质替代空气,提高了爬电距离与击穿耐受,降低局放风险。微逆的设计寿命通常对齐光伏组件、按约 20–25 年规划(这是行业产品设计寿命口径);防护工艺跟不上,这 20 来年就只是纸面数字。高压大功率板卡的制造要点可延伸阅读光伏逆变器PCBA代工:高压大功率电源模块电路板制造技术解析。
灌封胶主流是三大体系:环氧(Epoxy)、聚氨酯(PU)、有机硅(Silicone)。三者没有绝对优劣,微逆要在导热、耐温、绝缘、可返修、结构固定之间按场景权衡。
| 材料 | 导热系数(加填料) | 工作温域 | 硬度/模量 | 抗冷热冲击 | 可返修 | 典型取向 |
|---|---|---|---|---|---|---|
| 有机硅 Silicone | 基础约 0.3–0.4,导热级可更高 | 约 -60~+200℃ | 软/低模量(弹性体) | 优 | 较好(可剥除重灌) | 温变大、需散热与低应力、要可返修 |
| 聚氨酯 PU | 加填料约 ≤1.5 | 约 -40~+120℃ | 中 | 良 | 部分可溶剂溶解 | 防潮抗振、成本敏感 |
| 环氧 Epoxy | 加填料最高约 5 | 约 -40~+130℃(部分到 150℃) | 硬/高模量 | 较弱(易低温脆裂) | 较难 | 高强度结构固定、防拆封 |
抗温变/冷热冲击能力排序通常是:有机硅 > 聚氨酯 > 环氧——环氧较容易在低温变脆、高温开裂。
结合微逆"户外、温变大、需散热、有高压、寿命要求长"的特点,常见取舍是:
微逆导热需求强时,灌封胶的导热系数通常按约 2–4 W/(m·K) 选取。储能逆变器/主控板的选材逻辑与此相通,可参考储能逆变器PCBA代工代料/光伏逆变器主控板制造方案。
选对材料只是一半,工艺没控住照样开裂、起泡、进水。
典型灌封流程如下,其中真空脱泡是消除气泡/空洞的关键:
来料检验 ─▶ 清洗/烘烤除湿 ─▶ 双组分按配比混胶
│ │
▼ ▼
壳体定位 ─▶ 真空脱泡灌注 ─▶ 分段固化 ─▶ 外观/空洞检验 ─▶ 电气/防护测试
(排除腔内空气) (控温控时) (空洞率/分层/附着) (绝缘/IP67)
残留的气泡和空洞危害很直接:温变时腔内气体热胀冷缩会产生反复机械应力,撑裂胶体或焊点;同时空洞会降低介电强度、削弱导热路径。所以混胶与灌注要在真空腔中进行,让气泡上浮排出;双组分配比与搅拌均匀度也要严格控制,配比不准会导致固化不完全或硬度异常。
固化环节常被低估,真正的坑是CTE(热膨胀系数)失配:以常见填充环氧为例,玻璃化转变温度(Tg)以下 CTE 约 30–60 ppm/℃,一旦温度越过 Tg,CTE 会骤升到约 120–180 ppm/℃,胶体急剧膨胀就可能撑裂焊点、产生分层。工程上的经验是让灌封料的 Tg 比器件最高工作温度高约 20–50℃,确保正常工况下不越过 Tg。此外,环氧固化是放热反应,放热过猛叠加 CTE 失配是硬胶灌封开裂的常见主因;柔性的有机硅/聚氨酯以低模量来吸收应力,这也是温变大场景偏向它们的原因。固化的温度曲线、时间窗、升降温速率都需要按材料数据表设定并验证。

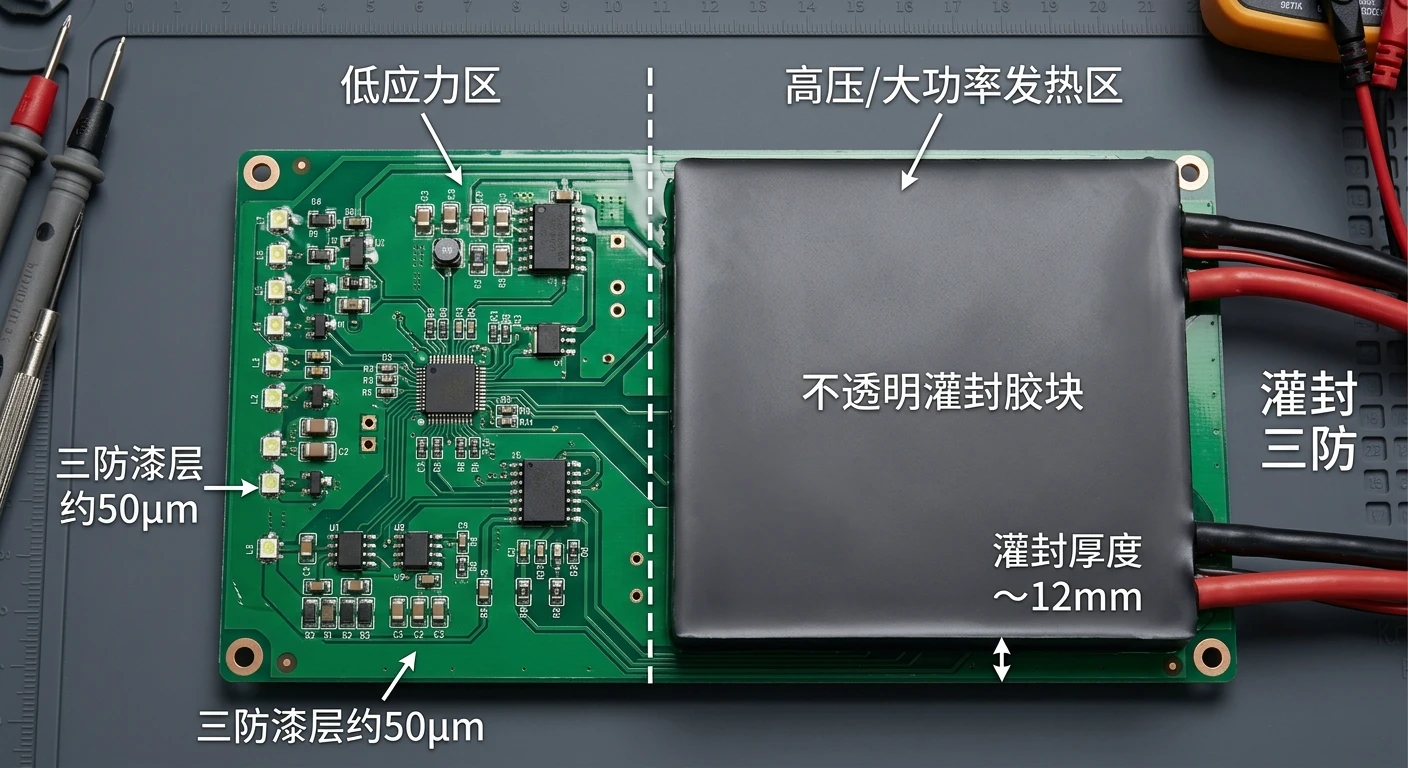

不是所有区域都值得整体灌封。成熟做法是分区:高压、高发热、强振动、需整体密封的关键区做灌封;低应力、需要后期检修或调试的区域做三防漆。这样既控成本又保住关键可靠性,还为返修留了余地。组合工艺对产线的点胶/喷涂设备、遮蔽治具和工艺文件提出了更高要求。
防护工艺最终要落到可量化、可验收的指标上,否则就是一句空话。微逆出口户外产品尤其要把这套验收口径讲清楚。
这三者的关系经常被混用,采购和质量约定时务必写清楚到底依据哪一个、验收哪一项。
灌封看不见内部,验收主要盯:空洞率(可剖切或 X-Ray 抽检)、是否分层、与外壳/器件的附着、固化硬度是否达标,以及绝缘/介电强度。再叠加整机的 IP 防护测试(IP67 浸水)与绝缘耐压测试。
把户外可靠性做成可比对的试验项,常见有高低温循环、高温高湿(双 85)、盐雾试验等。盐雾方面可作参考:常规 PCB 做 24/48/96 小时,高可靠性 PCB 做 200/500/1000 小时;业内有"中性盐雾(NSS)24 小时约等效自然海洋环境 1 年腐蚀"的经验换算口径(注意这是经验换算,非严格等价)。这些项目与焊点验收标准结合,才能判定板卡是否达到工业级户外要求,可延伸阅读PCBA可靠性测试与IPC-A-610验收标准详解:工业级板卡质量评判完整指南。
2026 年 5 月,中国阳台光伏行业标准 T/GEA 001-2026《阳台光伏系统安全与可靠性要求》正式发布,把"防护与可靠性"这些看不见的工艺细节推到台前;在德国,VDE 也于 2025 年底发布了阳台光伏系统标准 DIN VDE V 0126-95(规定逆变器并网功率上限 800VA)。当行业从价格竞争转向可靠性门槛,灌封与三防的工艺能力,正在成为微逆整机出口的硬指标。更多行业工艺趋势可参考2026电子制造趋势前瞻:光储充与AI硬件的PCBA工艺挑战与降本策略。
微逆户外 PCBA 的难点不在单道工序,而在把 SMT 贴片、灌封/三防、整机组装与可靠性验证串成一条工艺文件可追溯的链路——前面几章讲的选材与工艺,最终都要落到这条链路上才有意义。山西英特丽电子科技提供 PCBA 制造、SMT 贴片加工、EMS 电子制造服务与成品组装(Box-build),可承接微逆/新能源户外产品从来料到整机的代工代料。同主题的户外高可靠制造实践,可参考光伏逆变器PCBA三防涂覆与高可靠制造。
英特丽拥有 30 条 SMT 产线、32000㎡ 厂房,通过 IATF16949(汽车电子)、ISO9001(质量管理)、ISO13485(医疗器械)体系认证;子公司 TNC 专注 7–480kW 充电桩,在新能源户外电力电子方向有配套经验。这些资质与产能,是承接微逆灌封三防代工时,把可靠性要求落到产线执行的基础。
