一、家电变频化、无刷化出海,BLDC 控制器需求为什么起来

1.1 出海爆款背后,都是一颗无刷电机

2026 年这波中国家电出海,表面看是空调、热泵、风扇、清洁电器在欧美卖货,底层是一条共同的技术升级:把传统的有刷电机、交流感应电机,换成 BLDC 无刷直流电机 + 变频控制。无刷电机没有碳刷磨损、效率高、噪声低、调速精细,正好踩中海外市场对能效(省电费)、静音、耐用的偏好。变频空调的压缩机和风机、热泵的 BLDC 风机、戴森式高速无叶风扇与吸尘器、扫地机、循环扇,核心都是一颗无刷电机加一块控制板。

对做产品的人来说,信号很清楚:小家电的变频化、无刷化渗透率还不高,正在快速提升,FOC 矢量控制已经成为 BLDC 驱动的标配。而绝大多数品牌不会自建 SMT 产线,会把电机控制器交给 EMS / PCBA 代工厂打样、量产——这就是 BLDC 电机控制器代工需求的来源。它和变频空调控制板PCBA代工、空气源热泵控制板PCBA代工是同一条"变频家电出海"主线上的不同产品。

1.2 BLDC 电机控制器,到底控什么

BLDC 电机自己不会转——它需要控制器按转子位置,依次给三相绕组通电,形成旋转磁场把转子"拽"着走,并实时调节转速和力矩。控制器要做的,就是把直流电按精确的时序和电流,逆变成驱动三相绕组的交流,同时知道转子转到哪了(靠霍尔传感器或无感算法)。控制得好不好,直接决定电机的效率、噪声、调速精度和启动平顺性。

二、一块 BLDC 控制器,有哪些核心电路

2.1 五大功能块

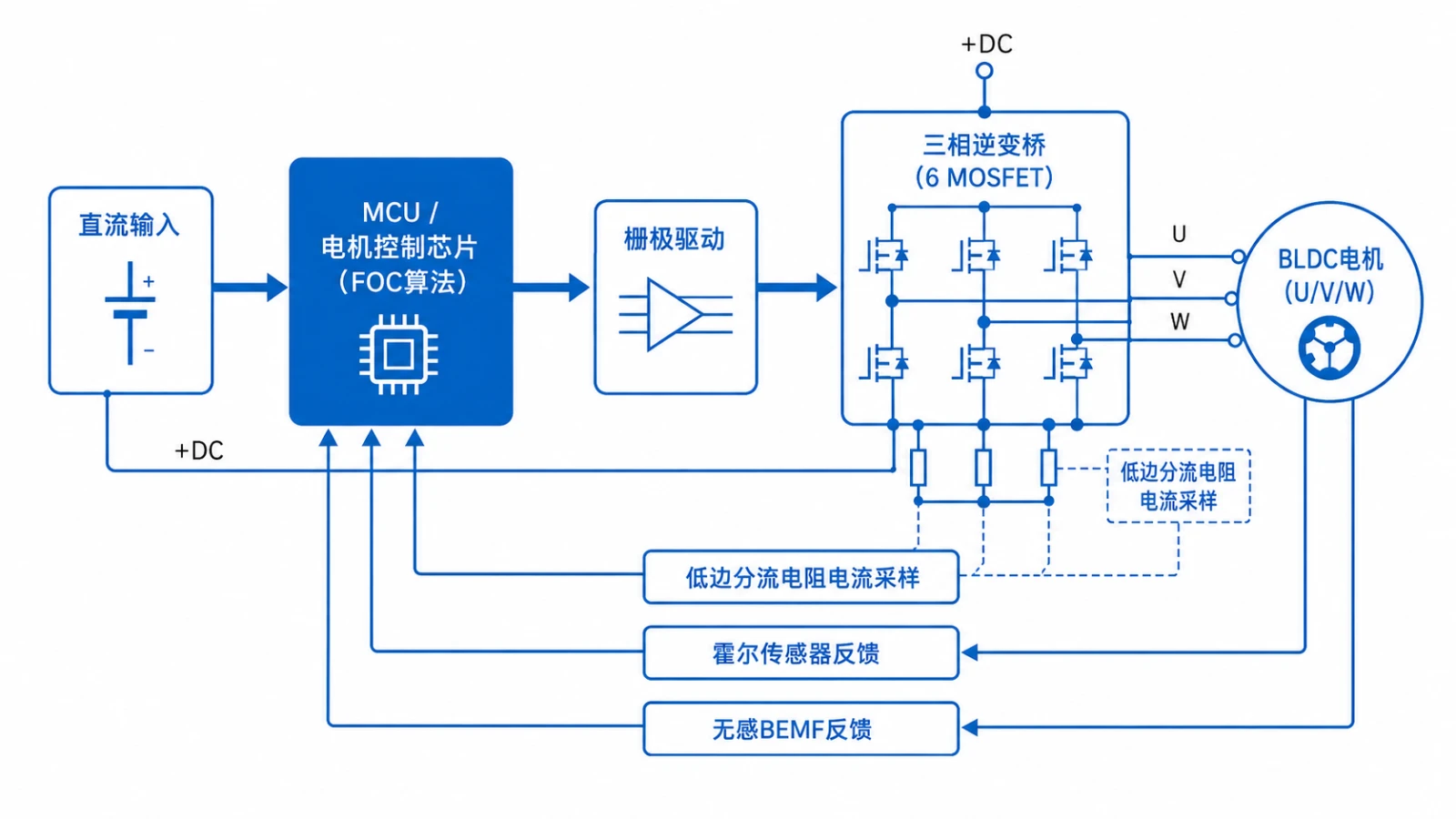

抛开外壳,一块 BLDC 电机控制器 PCBA 的核心可以拆成五块:

        直流输入(电池 / 整流后母线)
              │
        ┌─────┴──────┐
        │  电源 + 母线 │
        └─────┬──────┘
              │
    ┌─────────┴─────────┐    PWM    ┌──────────────┐
    │  MCU / 电机控制芯片 │─────────▶│  栅极驱动器   │
    │  (FOC / 六步算法)  │           │ (Gate Driver)│
    └─────────┬─────────┘           └──────┬───────┘
              ▲                            │ 驱动
       电流/位置反馈                  ┌─────┴──────┐
              │                      │ 三相逆变桥  │──U/V/W──▶ BLDC 电机
        ┌─────┴──────┐               │ (6× MOSFET)│
        │ 采样:分流电阻│◀──────────────┘
        │ 霍尔/无感BEMF│
        └────────────┘


• MCU / 电机控制芯片:跑控制算法(FOC / 六步),输出 PWM。
• 栅极驱动器(Gate Driver):把 MCU 的逻辑信号放大,驱动功率 MOSFET,常带自举电路和死区控制防止上下桥直通。
• 三相逆变桥:6 颗 MOSFET 组成三相半桥,把直流母线斩波成驱动绕组的三相电。
• 采样反馈:低边分流电阻测相电流,霍尔传感器或无感 BEMF(反电动势)测转子位置。
• 电源与保护:给逻辑和栅极供电,做过流、过温、堵转、欠压等保护。

2.2 功率有大有小

BLDC 控制器的功率跨度很大:循环扇、抽油烟机几十瓦,吸尘器、高速风筒上百瓦且转速极高(每分钟几万到十几万转),空调 / 热泵压缩机到上千瓦。功率越大,功率器件焊接、散热和 EMC 越是制造端的硬骨头。

三、三种控制方式:六步、正弦、FOC

BLDC 的"控制方式"决定了电机的噪声、效率和调速精度,也决定了 MCU 选型和电路复杂度。

趋势上,FOC 已成为中高端家电 BLDC 的标配:它能在宽转速范围内保持高效率和低噪声,配合 S 型加减速曲线还能做到很平顺的启停。代价是算法复杂、对采样精度和 MCU 算力要求高,这也对 PCBA 的采样电路布局提出更高要求。

四、有感 vs 无感,与制造工艺要点

4.1 有霍尔 vs 无感(Sensorless)

控制器要知道转子位置,有两条路:有感用霍尔传感器直接测,启动可靠、低速稳,但要走线到电机内部、加传感器成本;无感(Sensorless)靠检测绕组反电动势(BEMF)或电流估算位置,省掉传感器和线束,成本和可靠性更好,但低速 / 启动时位置信息弱,算法要做得扎实。家电上无感方案用得越来越多,尤其是高速电机(吸尘器、风筒)。

4.2 制造工艺要点

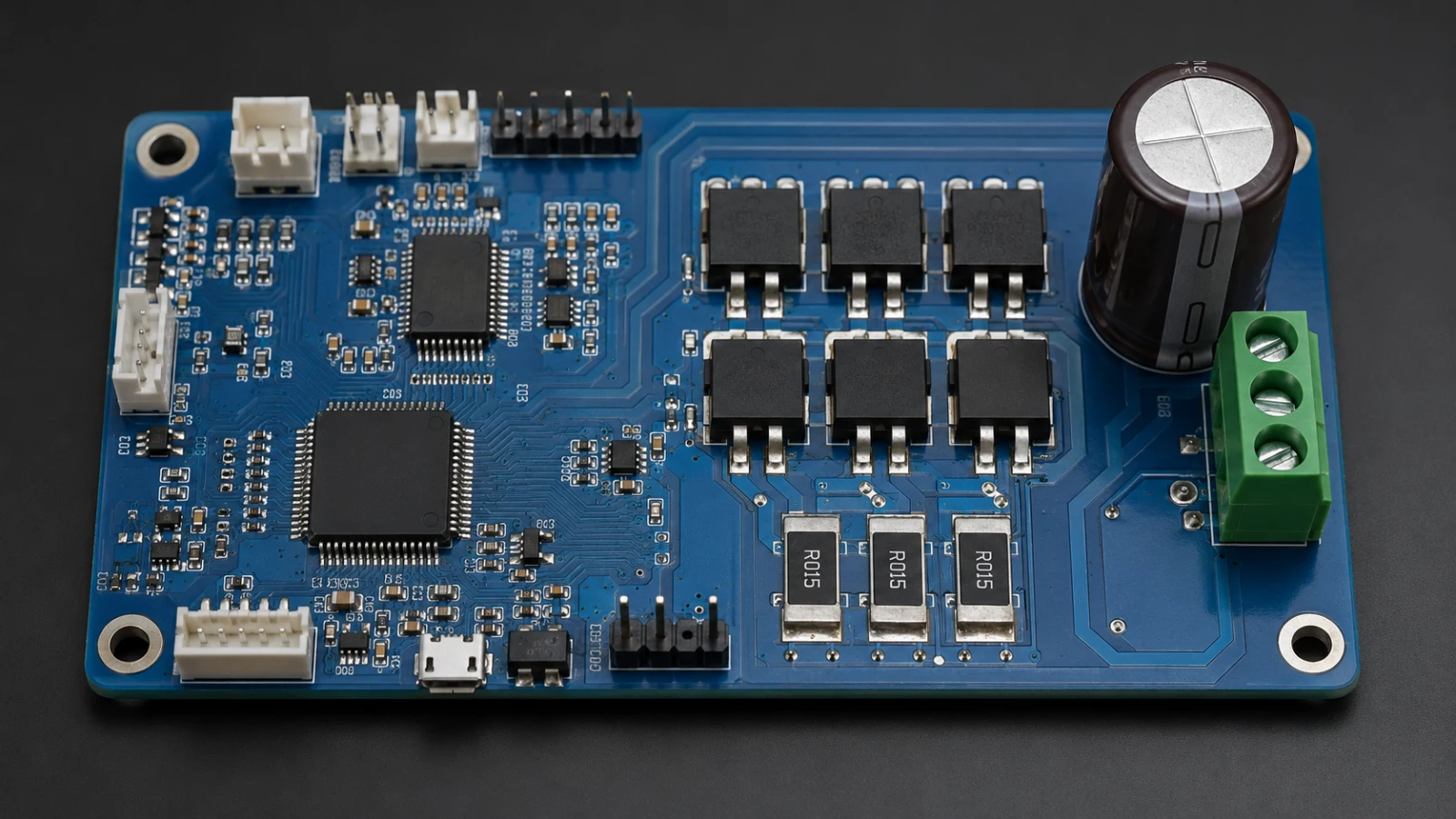

• 功率器件焊接与散热:三相逆变的 6 颗 MOSFET 是发热大户,焊点空洞、散热不良会影响效率和寿命,大功率板要用 X-Ray 查焊点空洞,配合厚铜、散热焊盘散热。
• 采样电路精度:低边分流电阻、运放采样直接影响电流环和 FOC 精度,贴装精度、布局和地处理要稳。
• 栅极驱动布局:栅极回路要短、死区要对,避免上下桥直通烧管;高频开关的 EMC 要在打样阶段压住。
• 小元件与高密度:小家电控制器空间小,常用 0201 等小元件和细间距芯片,贴装精度要稳。
• 可靠性测试:出厂前做堵转、过流、老化拷机等测试,可参考PCBA可靠性测试与IPC-A-610。

五、家电品牌怎么挑 BLDC 控制器 PCBA 代工厂

把上面的工艺要求,翻译成给品牌方采购和研发的判断标准,并配选型 / 选厂对比表。

5.1 集成驱动芯片 vs 分立 MCU + 栅极驱动 + MOSFET

5.2 出海认证速查

5.3 选厂清单:三个看点

① 看功率工艺与采样精度的双重覆盖。BLDC 控制器横跨功率(三相逆变、MOSFET 焊接散热)与精密弱电(电流采样、FOC),代工厂最好能一站覆盖:0201 小元件、功率器件焊接、X-Ray、ICT / FCT、老化拷机、堵转 / 过流测试。

② 看认证体系与一致性。电机控制器讲究批次一致性。通过 IATF16949(汽车电子质量体系)意味着这家厂有成体系的过程管控和批次追溯能力;ISO9001 / ISO13485 对应通用与医疗级管控——把汽车级一致性用到家电控制器上更稳。

③ 看打样到量产的爬坡与同类经验。小家电多机型、快迭代,代工厂要接得住小批量多品种打样,又要有量产托底。山西英特丽集团 7 个工厂、150+ 条高速 SMT 产线(晋城旗舰厂 30 条 SMT 产线、32000 ㎡),业务覆盖 PCBA 制造、SMT 贴片到成品组装测试(Box-build)的全链路;做过变频空调、热泵、充电桩功率模块、储能等功率电子,对"功率器件焊接 + 采样精度 + EMC"理解更深。需要案例时,建议以脱敏方式沟通(如"某小家电出海品牌"),并以实际打样验证为准。

附录:术语速查
