一、屋顶光伏出海放量,组件级微逆代工需求为什么起来

1.1 一个高增速的细分赛道

2026 年这波中国能源产品出海,屋顶 / 户用光伏是大头,而微型逆变器是其中增速很快的细分。有机构估算,全球光伏微逆市场规模从 2025 年的约 3 亿美元,有望增长到 2033 年的十几亿美元量级,复合增长率约 20%。和过去 Enphase 一家独大不同,如今昱能(APsystems)、禾迈(Hoymiles)等中国微逆品牌已经跑出来,在欧美户用、阳台光伏市场拿到可观份额,产品也从单体微逆做到"一拖二、一拖四"的多合一微逆。

对做产品的人来说,信号很清楚:微逆是个高度标准化、靠成本和可靠性竞争的硬件,品牌多机型、快迭代,绝大多数不会自建 SMT 产线,会把微逆主板交给 EMS / PCBA 代工厂打样、量产——这就是微逆代工需求的来源。

1.2 先说清楚:本文讲的是"屋顶并网微逆"

"微逆"这个词在两类产品里都出现,容易混:一类是阳台储能里那台带电池、即插即用的微逆(消费品玩法),另一类是本文要讲的屋顶光伏的组件级并网微逆——给每块组件配一台、专做并网发电、强调组件级 MPPT 与快速关断安全。两者电路同源但定位不同。做阳台储能(带电池)那条线的,请移步阳台储能PCBA代工(微逆与BMS);本文聚焦屋顶并网微逆这一品类。

二、组件级微逆 vs 组串逆变器 vs 优化器

同样把光伏直流变成并网交流,组件级微逆和传统组串式逆变器是两种思路。先用一张表说清差别:

微逆的卖点正来自"组件级":每块组件独立 MPPT、独立监控,一块出问题不拖累整串,且没有长距离高压直流,安全性更好,特别适合欧美朝向复杂、易有遮挡的户用屋顶。组串式与更大功率的并网逆变,工艺逻辑可对照光伏逆变器PCBA代工。

三、一台微逆,到底有哪几级电路

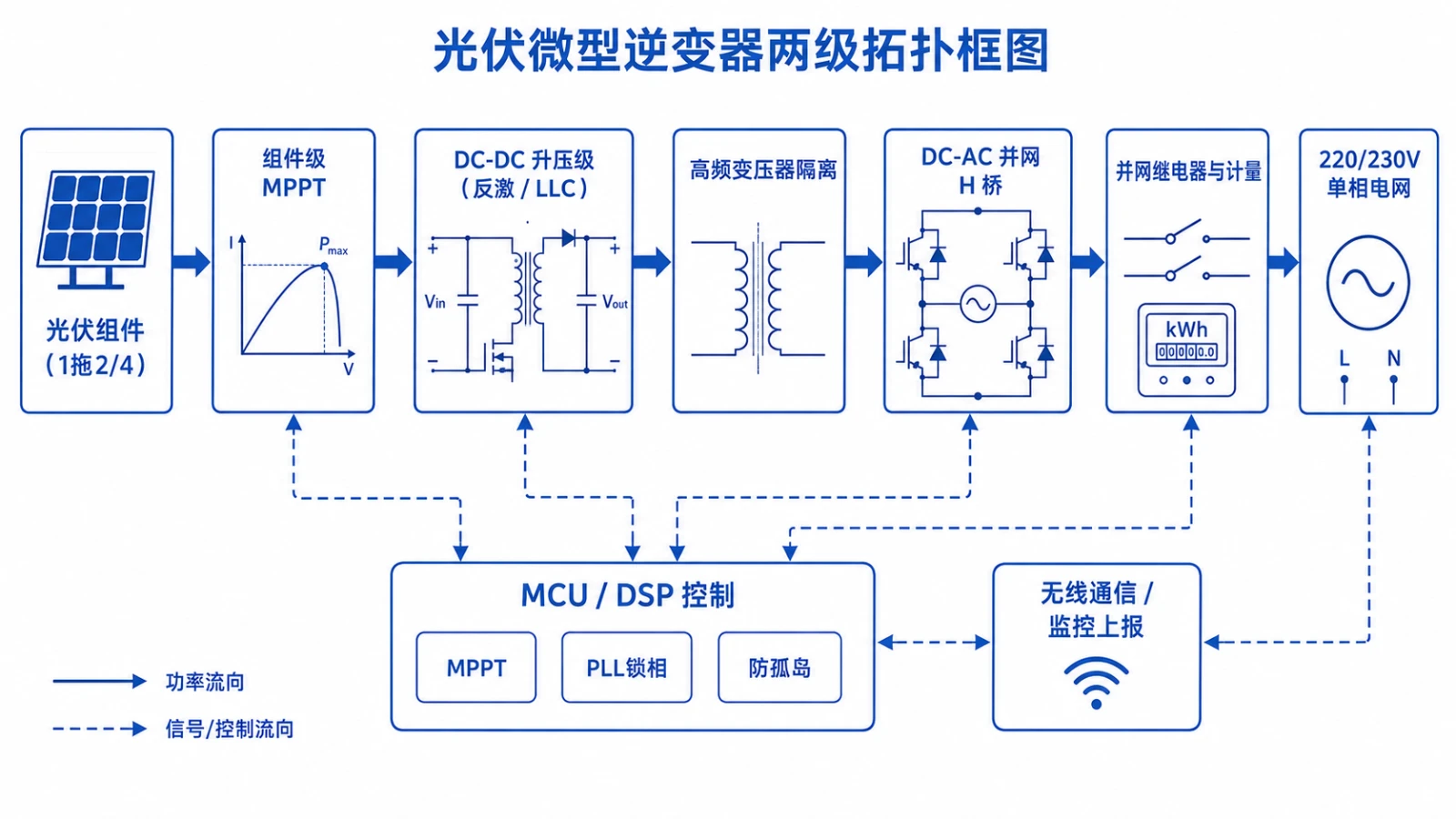

3.1 两级拓扑:升压 + 并网

组件电压低(几十伏),要并入 220V/230V 单相电网,微逆普遍用两级拓扑:前级 DC-DC 把组件直流升压(常用反激 / LLC 等高频隔离拓扑,带组件级 MPPT),后级 DC-AC 把高压直流逆变成与电网同频同相的交流,经并网继电器并入电网,中间用高频变压器做电气隔离。多合一微逆则是把多路这样的输入集成在一块板上。

   光伏组件 1 ─▶┐  组件级 MPPT
   光伏组件 2 ─▶┤
   (一拖二/四) │
                ▼
        ┌───────────────┐   高频   ┌──────────────┐
        │  DC-DC 升压级  │─变压器隔离▶│  DC-AC 逆变级 │
        │ (反激/LLC,MPPT)│          │ (并网 H 桥)   │
        └───────┬───────┘          └──────┬───────┘
                │                         │
          MCU / DSP 控制              并网继电器 + 计量
        (MPPT/锁相/防孤岛)                 │
                │                         ▼
          无线通信(2.4G/PLC) ───── 监控   220/230V 单相电网


3.2 控制核心要管什么

微逆的 MCU / DSP 要同时跑几件事:组件级 MPPT(让每块组件输出尽量多)、锁相(PLL)(让输出电流跟电网同频同相)、并网保护与防孤岛、计量与无线上报。控制做得好不好,直接决定发电效率、并网电流质量(THD)和认证能否通过。

四、微逆 PCBA 的四个工艺难点

• 高压侧爬电距离与电气间隙:并网交流侧涉及市电电压,PCB 布线要满足安规要求的爬电距离与电气间隙,该开槽开槽、该隔离隔离,这关系到 CE 与并网认证能否通过。
• 隔离设计:原边到副边、功率到控制,要用光耦 / 隔离器件、高频隔离变压器做电气隔离,焊接与布局都要保证隔离耐压不被工艺破坏。

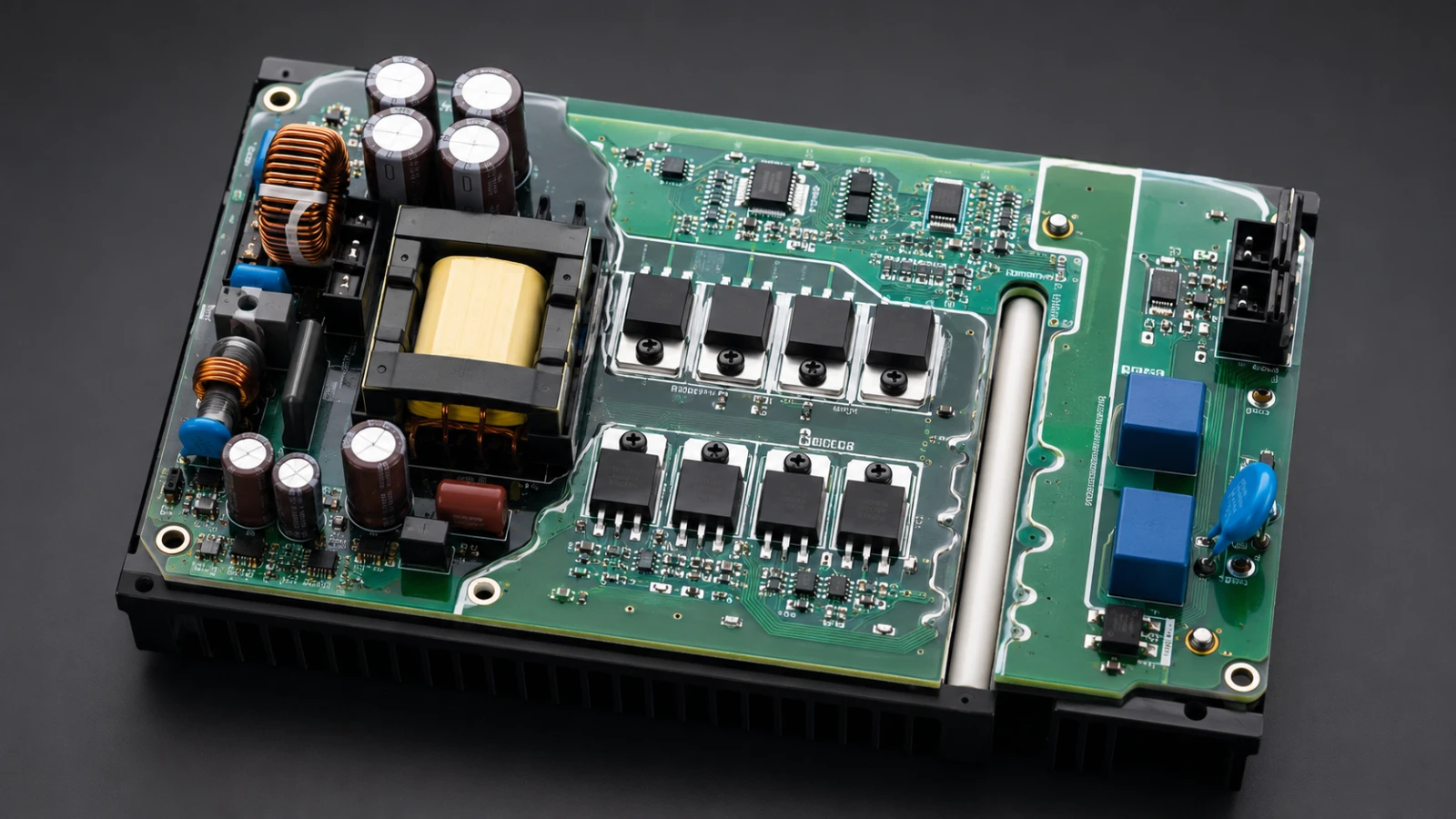

• 高频磁性元件与功率器件的贴装散热:高频变压器、电感引脚粗、体积大,与功率 MOS / 二极管一起是发热大户,要兼顾大热容焊盘焊接质量(用 X-Ray 查内部空洞,详见BGA焊接X-Ray检测与返修)与散热路径(厚铜、散热过孔)。
• 户外灌封与三防:微逆装在组件背后、常年户外,机内多做整体灌封(potting)或三防涂覆,以达到较高防护等级、抵御湿热与盐雾。灌封工艺要兼顾散热与返修性,这类长期户外可靠性与长期服役要求,可参考PCBA可靠性测试与IPC-A-610。

五、并网安规与认证:能不能合法卖,这一关说了算

微逆并网不是"能出电就行",必须带防孤岛保护(Anti-islanding)与电网保护,并按目标市场满足并网标准。不同市场口径不同:

这里特别要提快速关断(Rapid Shutdown):北美 NEC 690.12 要求火灾等情况下能把组件级电压快速降到安全值,而组件级微逆天然满足这一要求——电网断开时防孤岛算法直接让微逆停机,组件输出被切断。这些标准对应到板子上,就是继电器冗余、保护阈值、检测电路等设计点。做过并网类、功率类产品的代工厂,会更清楚哪些工艺细节是认证的硬卡点,少走反复改版的弯路。

六、出海品牌怎么挑微逆 PCBA 代工厂

把上面的工艺要求,翻译成给品牌方采购和研发的判断标准,并配选型 / 选厂对比表。

6.1 单体微逆 vs 多合一(一拖多)微逆

6.2 选厂清单:四个看点

① 看高压高频与功率工艺覆盖。微逆是高压、高频、高集成的小板,代工厂最好能一站覆盖:0201 小元件、高频变压器 / 功率器件焊接、X-Ray、ICT / FCT、灌封 / 三防涂覆、老化拷机。这类混合工艺一家厂闭环,一致性更可控。

② 看认证体系与一致性。并网产品讲究批次一致性与可追溯。通过 IATF16949(汽车电子质量体系)意味着这家厂有成体系的过程管控和批次追溯能力;ISO9001 / ISO13485 对应通用与医疗级管控。微逆成千上万台并网运行,体系能力比单看某台设备更重要。

③ 看打样到量产的爬坡能力。微逆品牌多机型、快迭代,代工厂要接得住小批量多品种打样,又要有量产托底。山西英特丽集团 7 个工厂、150+ 条高速 SMT 产线(晋城旗舰厂 30 条 SMT 产线、32000 ㎡),可支撑从打样到批量的连续爬坡,业务覆盖 PCBA 制造、SMT 贴片到成品组装测试(Box-build)的全链路。

④ 看同类产品经验。有没有做过光伏 / 并网逆变、储能 PCS、充电桩功率模块这类功率电子,决定了代工厂对"安规卡点 + 高频功率焊接 + 户外可靠性"的理解深度。山西英特丽子公司 TNC 做 7–480kW 充电桩,在大功率功率板上有积累。涉及更高压的储能变流环节,可对照构网型储能PCS控制板PCBA代工。需要案例时,建议以脱敏方式沟通(如"某光伏出海品牌"),并以实际打样验证为准。
