一、美的空调卖爆欧洲,户外电源代工需求为什么跟着起来

1.1 同一波热浪,推热了两类产品

2026 年夏天,欧洲多地气温破纪录,美的 PortaSplit 这类便携 / 移动空调因为免专业安装、不改楼体,在欧洲一度卖断货。和空调一起被推热的,还有便携储能电源(业内也叫户外电源、便携储能):欧洲这几年电价高企、个别地区供电不稳,叠加露营、房车、阳台光伏的普及,一台能存电、能逆变出 220V 市电的"大号充电宝",成了不少欧洲家庭的标配。

这两类产品的消费人群高度重叠:买便携空调的欧洲家庭,往往也在配户外电源 + 折叠光伏板,用来在停电时给空调、冰箱、路由器续命,或者把白天的光伏电存下来晚上用。所以美的空调出海的同一条物流线上,跑的还有大量中国造的便携储能电源。

1.2 一个九成产能在中国的出海赛道

便携储能是个外向型特征极强的行业:行业数据显示,中国便携式储能产量占到全球九成以上,绝大部分用于出口。出货量从 2016 年的几万台,几年间涨到数百万台量级;有机构预测到 2026 年,全球户外便携储能设备的年需求量将达到千万台级别,过去几年复合增长率保持在 40% 以上。从需求地域看,美国是户外场景下最大的需求市场,欧洲受能源价格与供电稳定性影响需求快速放大,日本则以应急备灾为主要驱动。

对做产品的人来说,真正的信号是:EcoFlow、Bluetti、Jackery、Anker 等头部品牌跑出来之后,二、三线品牌和跨境卖家还在持续涌入。这些品牌绝大多数不会自建 SMT 产线,会把 BMS 板、逆变板、主控板交给 EMS / PCBA 代工厂打样、量产——这就是便携储能电源代工需求的来源。它与阳台储能PCBA代工(微逆与BMS)同属"储能消费品出海"这条线,只是户外电源更强调便携、即插即用与多口输出。

二、一台便携储能电源,到底有哪几块 PCBA

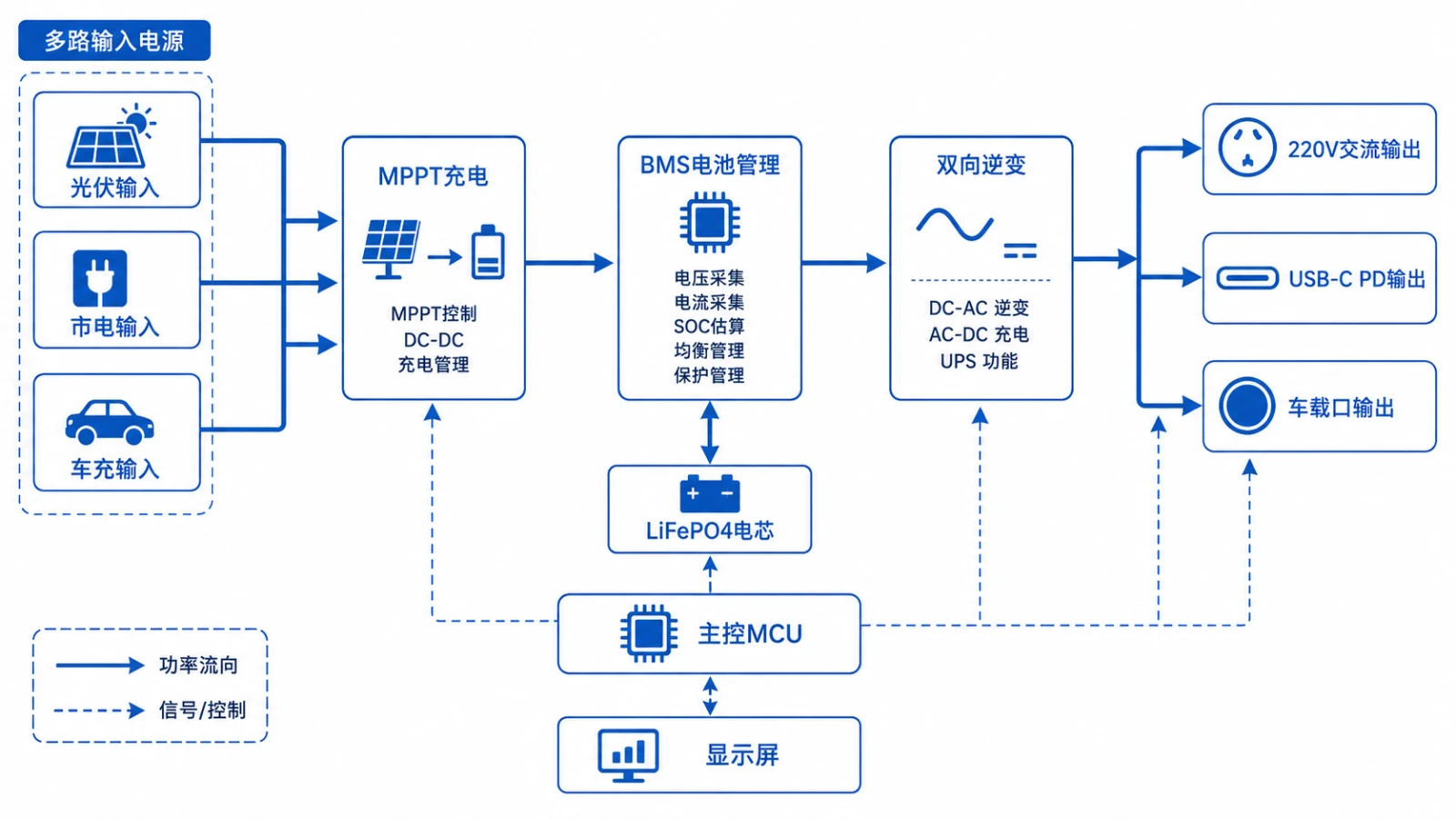

2.1 从电芯到插座的整条链路

抛开外壳、电芯和结构件,便携储能电源的电控核心可以拆成四个功能块:电芯组 + BMS 电池管理、双向逆变(DC-AC)、MPPT / 多路输入充电、主控与显示交互。它们既要把光伏 / 市电 / 车充的电"收"进电池,又要把电池的直流电"放"成市电交流和各种直流口输出,中间还要 BMS 全程盯着安全。

   光伏板 ──▶┐
   市电 AC ─▶┤  多路输入 / MPPT 充电
   车充 DC ─▶┘        │
                      ▼
              ┌───────────────┐
              │  BMS 电池管理板 │◀──采样/均衡/保护──┐
              └───────┬───────┘                  │
                      │ 直流母线              LiFePO4 电芯组
              ┌───────┴───────┐                  │
              │  双向逆变板    │──DC-AC──▶ 220V/110V 市电输出
              │ (DC-AC / UPS) │                  │
              └───────┬───────┘                  │
                      │                          │
              ┌───────┴───────┐          USB-C PD / USB-A / 车载口
              │  主控 + 显示   │── 屏幕 / App / BLE / Wi-Fi
              └───────────────┘


代工时最考验工艺的,是BMS 电池管理板(采样精度、均衡、安全保护)与双向逆变 + MPPT 功率板(大电流、高效率、发热与 EMC)。中小功率机型常把逆变、MPPT、主控高度集成在一两块板上,空间更挤、工艺难度更高。

2.2 户外电源和家用储能、充电宝的差别

很多人把户外电源当"大充电宝",但工程上差别很大:充电宝多是 5–20V 的直流输出,而便携储能要做到真正的 220V/110V 正弦波交流输出,内部有完整的双向逆变和较大的功率链;它又比固定式家用储能更强调便携、抗振动、多口快充与 UPS 不间断切换。这块板子的复杂度,介于消费电子和工业储能之间,对代工厂的功率工艺和一致性管控都有要求。

三、BMS 电池管理板:户外电源的安全底座

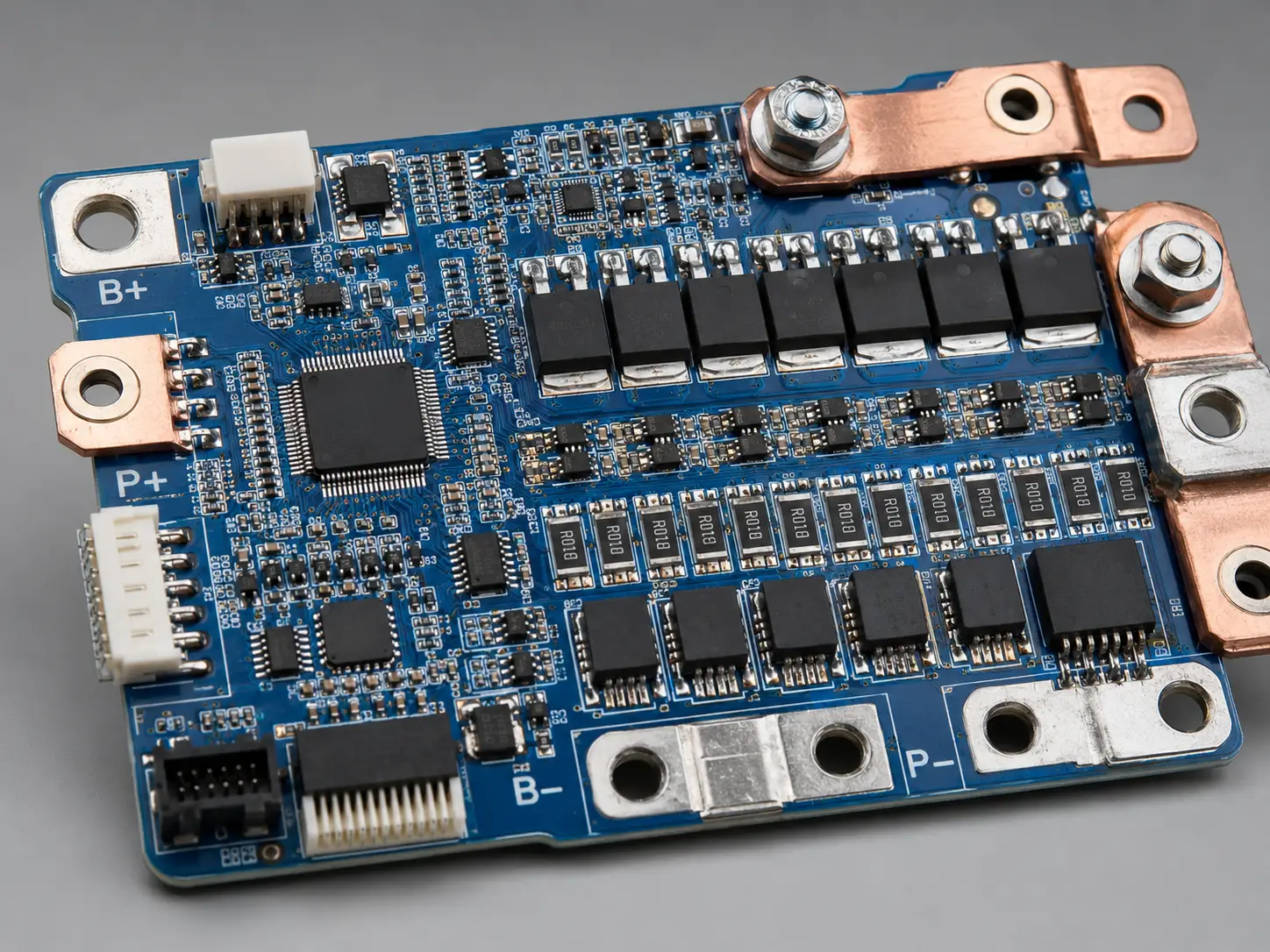

3.1 BMS 板的构成

便携储能多用 LiFePO4(磷酸铁锂)电芯,看中它的循环寿命和热稳定性。BMS(电池管理系统)板负责盯住整组电芯的状态:逐串电压采样、电流检测、温度监控、SOC/SOH 估算、被动 / 主动均衡,以及过充、过放、过流、过温、短路保护。它通过通信接口(常见 CAN / UART / I²C)把电池状态报给主控,出问题时直接切断回路。

3.2 工艺与制造要点

• 采样精度与一致性:逐串电压采样误差直接影响均衡效果和 SOC 估算,采样电阻、AFE 芯片的贴装精度与焊接质量要稳,批次之间一致性要可控。
• 大电流路径:主回路 MOS、采样电阻、镍片 / 铜排连接处要走大电流,焊接发热与内阻是关键,虚焊、连锡会埋下发热隐患。
• 保护逻辑可靠:过流、过温、短路保护要在出厂前逐台验证,这关系到整机安全和出海认证。
• 追溯能力:电池类产品对批次追溯要求高,代工厂的过程管控体系(如 IATF16949)决定了出问题时能否快速定位批次。

BMS 的工艺逻辑,和固定式储能、动力电池是同源的,可对照储能BMS电路板加工一文中关于采样、均衡与保护的展开。

四、双向逆变 + MPPT 充电:户外电源的功率核心

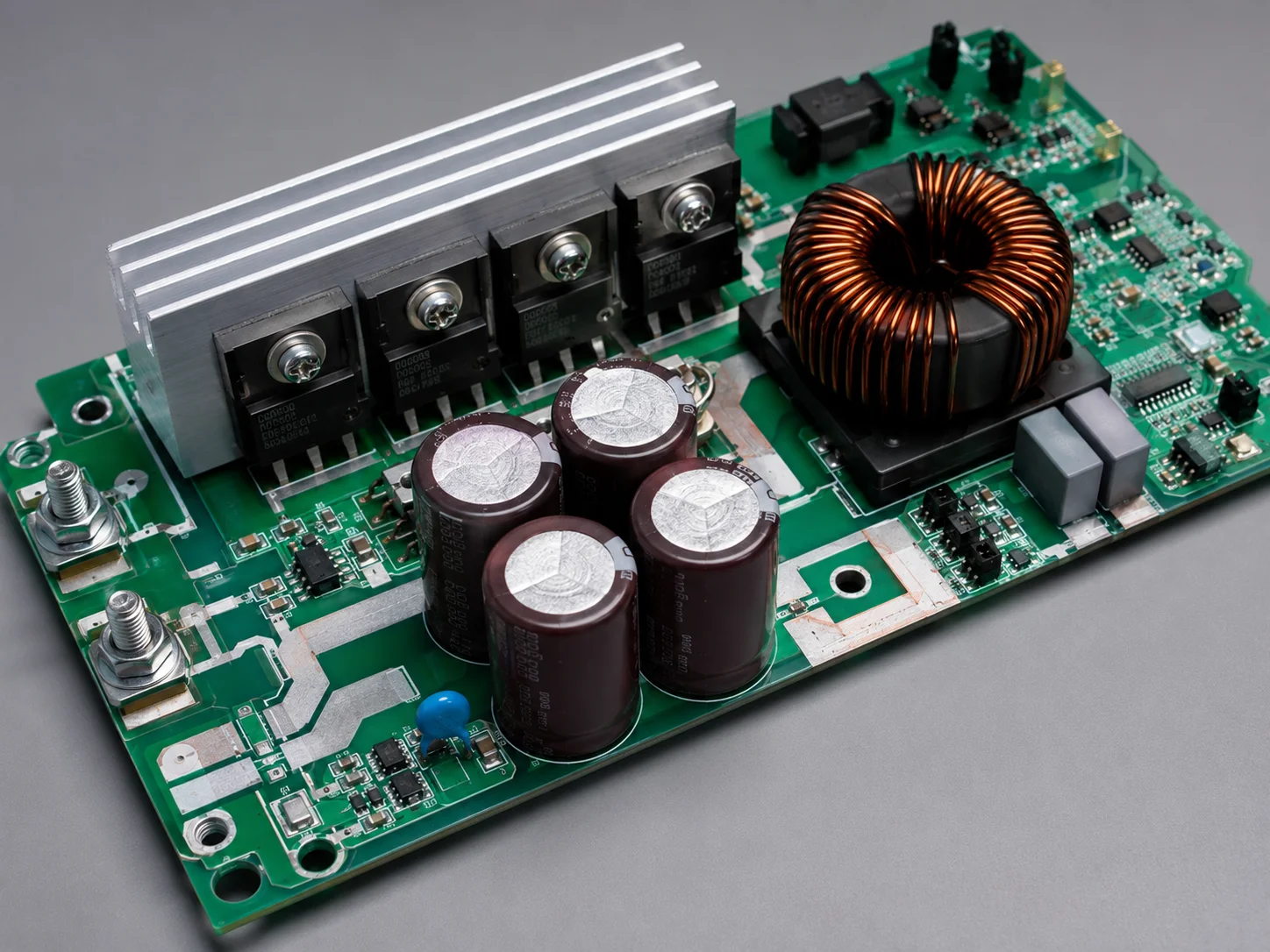

4.1 双向逆变(DC-AC)

便携储能的"放电"靠逆变板:把电池直流升压后,经逆变桥变成 220V / 110V 工频正弦波交流输出给家电。主流机型做纯正弦波(Pure Sine Wave)输出,以便带感性负载(如风扇、压缩机、电动工具)。同一套功率级常做成双向:充电时把市电整流进电池,放电时把电池逆变出市电,器件复用、体积更省。

• 效率与发热:逆变效率通常要求满载在 90% 以上,功率 MOS、电感、母线电容是发热大户,焊点空洞、散热不良会直接影响效率和寿命。
• THD(总谐波失真):纯正弦波输出的波形质量靠功率级布局和控制环路保证,带非线性负载时尤其考验设计。
• UPS 不间断切换:不少户外电源主打"市电断电时无缝切到电池供电"的 UPS 功能,切换时间常做到 20ms 以内,继电器 / 固态切换电路的可靠性要逐台验证。

4.2 MPPT 太阳能充电与多路输入

户外电源普遍支持光伏板直充,用 MPPT(最大功率点跟踪)把光伏板工作在最大功率点附近,比 PWM 充电效率更高。同时还要兼容市电适配器、车充(12/24V)等多路输入,做输入优先级、限流和保护。

• 宽输入范围:折叠光伏板的电压随光照波动大,MPPT 前级要承受较宽的输入电压并做好过压保护。
• 多口快充输出:输出侧常集成 USB-C PD(可达 100W+)、USB-A、车载口、DC 圆口,各路要做独立限流与短路保护,接口焊接的机械强度也要够,经得起反复插拔。

这块功率板的工艺逻辑,与充电桩直流DC-DC模块PCBA代工、变频空调控制板PCBA代工等功率电子是同源的:都绕不开功率器件焊接、散热设计与 EMC。

五、便携储能 PCBA 制造工艺与出海认证

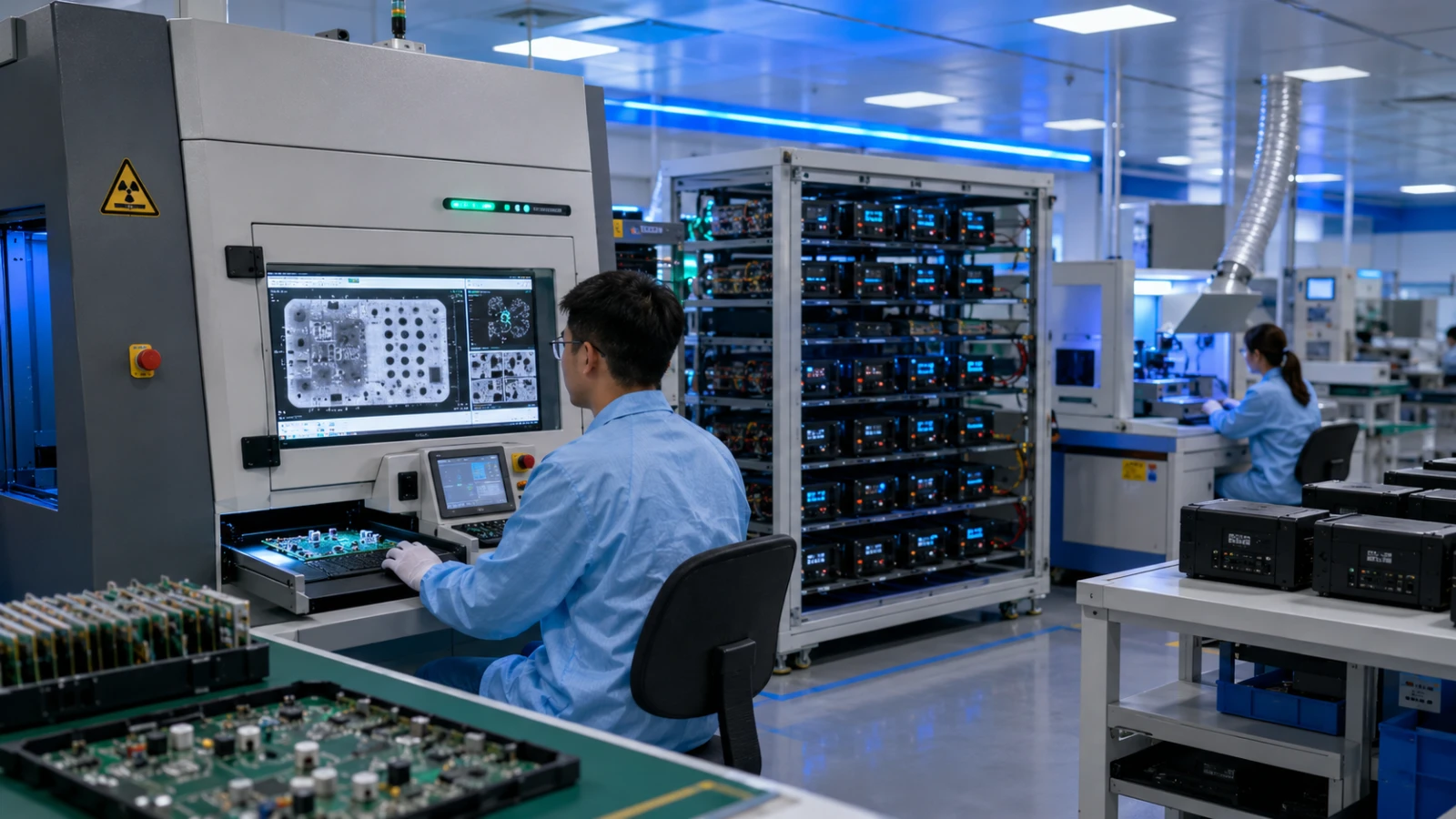

5.1 高密度组装与功率焊接

便携储能要在有限体积里塞下逆变、MPPT、BMS、快充,板子普遍高密度、强弱电混装。制造端的硬骨头集中在:

• 小元件贴装:主控与采样电路常用到 0201 等小元件和细间距芯片,贴装精度要稳。
• 功率器件焊接与散热:功率 MOS、电感、母线电容这些发热大户,焊点空洞要靠 X-Ray 查内部,散热要靠厚铜、散热焊盘、导热界面材料配合。
• 大电流连接:电芯到 BMS、BMS 到逆变的镍片 / 铜排连接,焊接质量直接决定内阻和发热。

5.2 可靠性与户外环境

户外电源要面对搬运振动、宽温、湿度等使用环境,部分露营 / 房车场景还涉及粉尘。对应制造常见做法是:关键器件选宽温规格、对易受潮区域做三防涂覆(conformal coating)、接插件做加固、出厂前做老化拷机(burn-in)与满载测试。这类产品强调的是长期户外可靠性与长期服役,而不是某一项实验室峰值参数。可靠性测试的标准化做法,可参考PCBA可靠性测试与IPC-A-610。

5.3 出海认证要趁早对

便携储能出海,认证是硬门槛,涉及整机与电池两条线:

市场 / 维度	常见认证 / 标准	对应到板子上的设计点
欧盟	CE(含 EMC、LVD 等指令)	EMC 滤波、安规间距、保护阈值
美国	FCC、UL(整机 / 电池相关)	EMI 设计、过流过温保护、阻燃
日本	PSE、METI 备案	安规与电气间隙
电池运输	UN38.3、MSDS	电芯 / 电池组安全测试
能效 / 环保	RoHS、REACH 等	用料与工艺合规

这些标准对应到板子上,就是 EMC 布局、安规爬电距离、保护阈值、阻燃等级、用料合规等设计点。做过功率类、储能类、家电类产品的代工厂,会更清楚哪些工艺细节是认证的硬卡点,能少走认证反复改版的弯路。

六、出海品牌怎么挑便携储能 PCBA 代工厂

把上面的工艺要求,翻译成给品牌方采购和研发的几条判断标准,并配三张选型 / 选厂对比表。

6.1 单板高集成 vs 多板分离

维度	单板高集成	多板分离(逆变 / BMS / 主控分板)
体积 / 成本	体积小、物料省	体积偏大、成本略高
散热 / 抗干扰	功率与控制靠得近,布局要求高	强弱电分区清晰,干扰好处理
维修 / 迭代	整板更换,维修成本高	模块化,便于维修和迭代
适用	中小功率、紧凑机型	大容量、对稳定性要求高的机型

6.2 LiFePO4 vs 三元锂电芯方案

维度	LiFePO4(磷酸铁锂)	三元锂(NCM)
循环寿命	循环次数多	循环次数相对少
热稳定性	热稳定性好	能量密度高、热管理要求更高
能量密度 / 重量	同容量偏重	更轻便
当前趋势	便携储能主流选择	对极致轻量机型仍有使用

6.3 自建产线 vs 外协 EMS 代工

维度	自建产线	外协 EMS 代工
前期投入	设备 / 厂房 / 人员重投入	按订单付费,投入轻
爬坡速度	建线调试周期长	成熟产线快速打样到量产
柔性	多品种小批量切换成本高	换线 / 多 SKU 适配能力强
适合谁	单一爆款、超大体量自产	出海品牌快速迭代、多机型

6.4 选厂清单:四个看点

① 看认证体系。储能 / 电池类产品要的是一致性与可追溯。通过 IATF16949(汽车电子质量体系)意味着这家厂有成体系的过程管控和批次追溯能力——把汽车级的一致性要求用到便携储能上,是更稳的背书;ISO9001 / ISO13485 对应通用与医疗级管控。

② 看功率板与混装工艺覆盖。便携储能横跨 BMS 采样(弱电精密)与逆变 / MPPT(大电流功率),代工厂最好能一站覆盖:0201 小元件、功率器件焊接、X-Ray、ICT / FCT、三防涂覆、老化拷机、满载测试。几块板在同一家厂完成,沟通成本和一致性都更可控。

③ 看打样到量产的爬坡能力。出海品牌多机型、快迭代,代工厂要接得住小批量多品种打样,又要有量产托底。山西英特丽集团 7 个工厂、150+ 条高速 SMT 产线(晋城旗舰厂 30 条 SMT 产线、32000 ㎡),可支撑从打样到批量的连续爬坡,业务覆盖 PCBA 制造、SMT 贴片到成品组装测试(Box-build)的全链路。

④ 看同类产品经验。有没有做过储能 BMS、PCS、充电桩功率模块、家电变频板这类功率电子,决定了代工厂对"功率器件焊接 + EMC 安规 + 户外可靠性"的理解深度。山西英特丽子公司 TNC 做 7–480kW 充电桩,在大功率功率板上有积累。需要案例时,建议以脱敏方式沟通(如"某储能出海品牌"),并以实际打样验证为准。同类功率电子还可对照工商业储能PCS主控板PCBA代工。

附录:术语速查

术语	含义
便携储能 / 户外电源	可移动、能逆变出交流市电的储能设备,常用于露营、房车、停电备电
BMS	电池管理系统,负责电芯采样、均衡、SOC 估算与多重保护
LiFePO4	磷酸铁锂电芯,循环寿命长、热稳定性好,便携储能主流选择
双向逆变	同一功率级既能整流充电、又能逆变放电,器件复用更省体积
纯正弦波	逆变输出的波形接近市电,适合带感性负载
MPPT	最大功率点跟踪,让光伏板工作在最大功率点,充电效率高于 PWM
UPS 切换	市电断电时无缝切到电池供电,常做到 20ms 以内
THD	总谐波失真,衡量交流输出波形质量
USB-C PD	USB 快充协议,户外电源常做到 100W 以上输出
UN38.3	锂电池运输安全测试,出口必备
三防涂覆	在板面涂保护层,抵御潮湿、盐雾、污染
IATF16949	汽车电子质量管理体系,代表强过程管控与可追溯
