一、欧洲弃燃气换热泵,变频控制板代工需求为什么起来

1.1 夏天买空调,冬天换热泵,是同一批欧洲家庭

2026 年夏天,欧洲多地破纪录的高温,把中国造的便携空调抢到库存告急;而一进入采暖季,欧洲家庭面对的是另一个老问题——取暖太贵。欧盟消耗的能源里约有一半用于供暖和制冷,其中七成以上来自以天然气为主的化石燃料。这几年欧洲气价大涨,把燃气锅炉换成空气源热泵,一个家庭一年能省下可观的能源开支,政策上也有补贴推动。

结果就是热泵在欧洲快速放量。有行业数据显示,中国的空气源热泵已占到欧洲市场相当大的份额,出口量保持较快增长,海尔、美的等品牌表现突出。对做产品的人来说,信号很清楚:中国暖通出海这波,从整机到核心控制板都在放量;而绝大多数品牌不会自建 SMT 产线,会把控制板交给 EMS / PCBA 代工厂打样、量产——这就是热泵控制板代工需求的来源。

1.2 热泵和变频空调,本是同源

空气源热泵的原理和空调几乎一脉相承:都靠压缩机驱动制冷剂循环搬运热量,只是热泵更强调"制热",还要在低温环境下高效工作。所以它的电控,和变频空调控制板PCBA代工高度同源:抛开结构件,核心是两块板加通信——主控板与 IPM 功率板。做过变频空调控制板的代工厂,切到热泵控制板上手会很快。

二、一台空气源热泵,到底有哪几块板

2.1 从市电到压缩机的整条链路

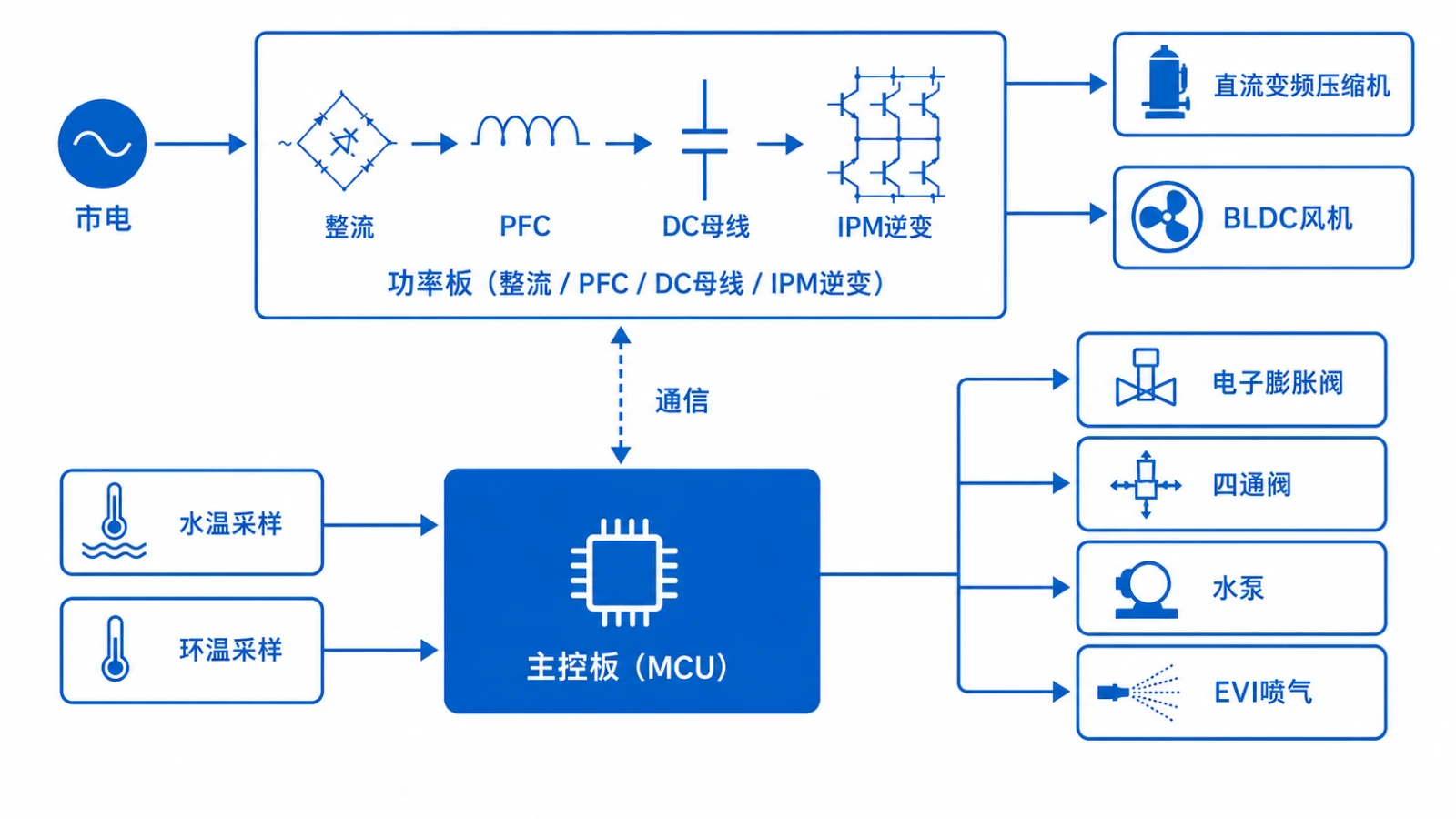

DC 变频热泵用变频器驱动压缩机调速,比定频复杂得多。抛开水路和结构件,电控核心是两块板加通信:

            市电 AC
              │
      ┌───────┴────────┐
      │   功率板(室外) │
      │ 整流 → PFC → 母线 │
      │      ↓ IPM 逆变  │──三相──▶ DC 变频压缩机
      │                │────────▶ BLDC 风机
      └───────┬────────┘
              │ 通信(主控↔功率)
      ┌───────┴────────┐
      │   主控板        │── 进/出水温、环温、盘管温度采样
      │  MCU + 电源     │── 四通阀 / 电子膨胀阀(EEV)
      │  显示 / 通信     │── 水泵 / 除霜 / EVI 喷气
      └────────────────┘


代工时最考验工艺的,是IPM 功率板(高压、大电流、压缩机变频驱动)与主控板(多路温度采样、阀控、通信、可靠性)。低温热泵还多一套 EVI 增焓控制,电控更复杂。

2.2 热泵控制板比空调多了哪些活

相比家用空调,热泵控制板要多管几件事:多路水温 / 环温采样(进水、出水、盘管、环境)、电子膨胀阀(EEV)精细控制、四通阀换向(制热 / 制冷 / 除霜)、水泵驱动,以及低温机型的 EVI 喷气增焓。采样路数多、阀控精度要求高,主控的复杂度比普通空调更高。

三、IPM 功率板:压缩机变频的核心

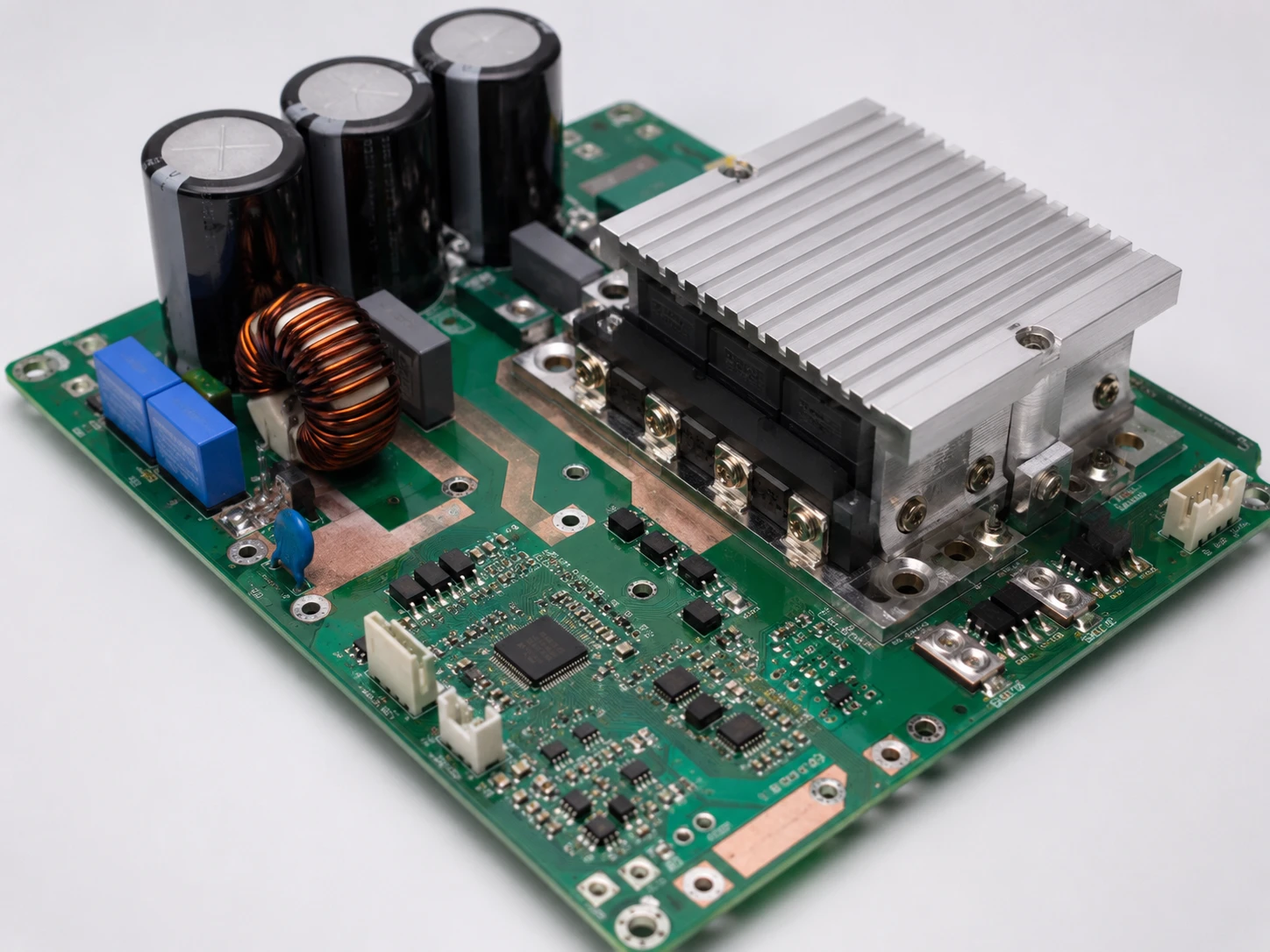

3.1 功率板的构成

功率板承担从市电到压缩机的整条功率链:整流 → PFC(功率因数校正)→ 直流母线 → IPM 逆变 → 三相驱动压缩机,同时驱动 BLDC 风机。其中 IPM(智能功率模块)把 IGBT/FRD、栅极驱动与过流过温保护集成在一起,是这块板的核心器件;压缩机多为 BLDC / PMSM,通过变频(FOC 矢量控制)实现无级调速,既省电又能在宽负载范围稳定运行。

3.2 工艺要点

• 功率器件焊接与散热:IPM、母线电容、功率电感是发热大户,焊点空洞、散热不良会直接影响效率和寿命,需要兼顾大热容焊盘焊接质量(用 X-Ray 查内部空洞)与散热路径(厚铜、散热焊盘、导热界面)。
• 高压大电流布线:母线与三相输出走大电流,铜厚、线宽、爬电距离都要按高压设计。
• PFC 与 EMC:变频开关是干扰源,PFC 与逆变级的布局、滤波、地平面要在打样阶段就做对,否则认证阶段反复改版,拖垮交期。这一点与充电桩直流DC-DC模块PCBA代工等功率电子同源。

四、主控板与低温 EVI:热泵控制的精细活

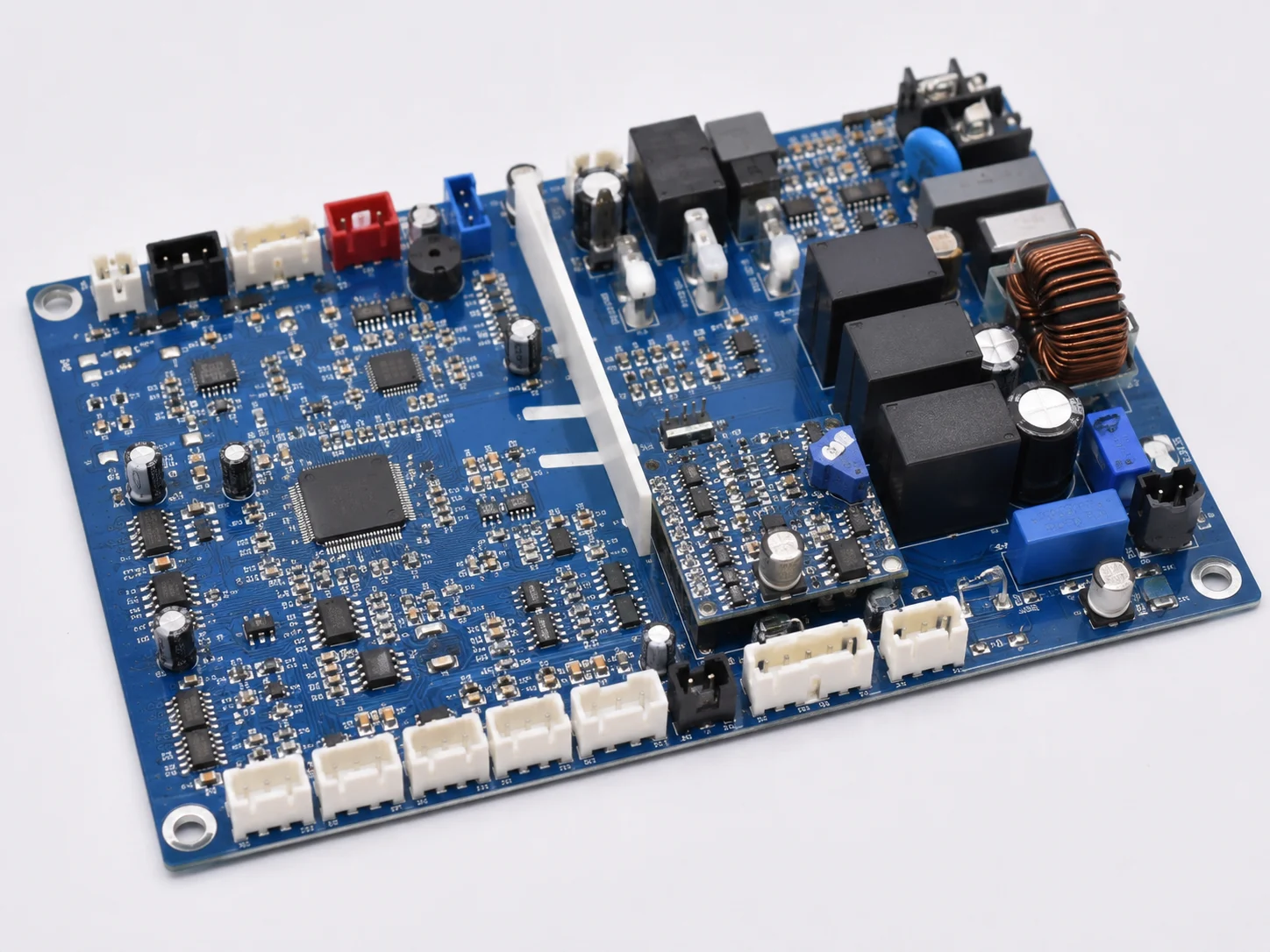

4.1 主控板:多路采样 + 阀控 + 通信

主控板以 MCU 为核心,集成开关电源、多路温度 / 压力采样、电子膨胀阀(EEV)与四通阀驱动、水泵控制、显示与通信(常见 RS485 / CAN,联网机型加 Wi-Fi)。它同时有市电强电区和低压控制区,是典型的强弱电混装板,采样精度和抗干扰要在打样阶段压住。

4.2 EVI 增焓与智能除霜

欧洲冬天冷,低温热泵普遍用 EVI(Enhanced Vapor Injection,增焓喷气)技术:通过经济器和喷气回路,让更多制冷剂在低温下进入蒸发器,提升低温制热能力。这要求控制板精确协调压缩机、EEV 与喷气阀。此外,室外盘管在低温高湿下会结霜,控制板要做智能除霜——常见做法是根据温差和压缩机累计运行时间判断结霜程度,适时启动反向除霜,既化掉霜又不浪费能量。这些逻辑都跑在主控的固件里,对采样精度和控制环路提出更高要求。

五、户外可靠性与出海认证

5.1 户外长期可靠性

热泵主机装在室外,控制板要面对宽温、湿热、紫外、沿海盐雾等环境。对应制造常见做法是三防涂覆(conformal coating)保护板面、关键器件选宽温规格、接插件做防腐,出厂前做老化拷机与满载测试。这类产品强调的是长期户外可靠性与长期服役,而不是某一项实验室峰值参数。可靠性测试的标准化做法,可参考PCBA可靠性测试与IPC-A-610。

5.2 出海认证

市场 / 维度	常见认证 / 标准	对应到板子上的设计点
欧盟	CE(含 EMC、LVD 等)、能效 ErP	EMC 滤波、安规间距、能效优化
EMC	EN 55014 系列	PFC / 逆变布局、滤波、地平面
制冷剂安全	R32 / R290 可燃冷媒相关安规	电气间隙、防爆器件选型、布局
国内	CCC	安规与一致性管控
用料合规	RoHS、REACH	用料与工艺合规

值得注意的是,新一代热泵越来越多用 R32 / R290 等低 GWP 但可燃的制冷剂,这对控制板靠近冷媒区域的电气间隙、防爆器件选型与布局提出了额外要求。做过功率类、变频类产品的代工厂,会更清楚哪些工艺细节是认证的硬卡点。

六、暖通品牌怎么挑热泵 PCBA 代工厂

把上面的工艺要求,翻译成给品牌方采购和研发的判断标准,并配三张选型 / 选厂对比表。

6.1 定频 vs DC 变频(全直流)热泵

维度	定频热泵	DC 变频(全直流)热泵
能效	启停频繁、能效一般	无级调速、能效高(欧洲主流)
控制板复杂度	较简单	主控 + IPM 功率板,复杂度高
低温性能	低温衰减明显	可叠加 EVI 增焓,低温更稳
适用	成本敏感的入门机型	欧洲出口、低温采暖主力机型

6.2 分立 IGBT vs IPM 模块

维度	分立 IGBT + 驱动	IPM 智能功率模块
集成度	分立器件、占板大	高度集成、占板小
保护	需外围搭保护	内置过流 / 过温保护
工艺难点	器件多、一致性管控难	模块焊接与散热是关键
适用	对成本极敏感的方案	主流变频热泵

6.3 选厂清单:四个看点

① 看认证体系。热泵功率板要的是一致性与可追溯。通过 IATF16949(汽车电子质量体系)意味着这家厂有成体系的过程管控和批次追溯能力,把汽车级一致性用到暖通功率板上更稳;ISO9001 / ISO13485 对应通用与医疗级管控。

② 看功率板与混装工艺覆盖。热泵控制板横跨强弱电混装(主控、多路采样、阀控)与高压大电流(功率),代工厂最好能一站覆盖:0201 小元件、IPM / 大功率器件焊接、X-Ray、ICT / FCT、三防涂覆、老化拷机。主控板与功率板在同一家厂完成,沟通成本和一致性更可控。

③ 看打样到量产的爬坡能力。出海品牌多机型、快迭代,代工厂要接得住小批量多品种打样,又要有量产托底。山西英特丽集团 7 个工厂、150+ 条高速 SMT 产线(晋城旗舰厂 30 条 SMT 产线、32000 ㎡),可支撑从打样到批量的连续爬坡,业务覆盖 PCBA 制造、SMT 贴片到成品组装测试(Box-build)的全链路。

④ 看同类产品经验。有没有做过变频空调、热泵、充电桩功率模块、储能 PCS 这类功率电子,决定了代工厂对"功率器件焊接 + EMC 安规 + 户外可靠性"的理解深度。山西英特丽子公司 TNC 做 7–480kW 充电桩,在大功率功率板上有积累。需要案例时,建议以脱敏方式沟通(如"某暖通出海品牌"),并以实际打样验证为准。

附录:术语速查

术语	含义
空气源热泵	靠压缩机搬运空气中的热量取暖 / 制冷的设备,比电加热省电
DC 变频	用变频器驱动直流压缩机无级调速,能效高、控温稳
IPM	智能功率模块,集成 IGBT/FRD、驱动与过流过温保护
PFC	功率因数校正,提升用电效率、满足能效要求
BLDC / PMSM	无刷直流 / 永磁同步电机,变频压缩机与风机常用
FOC	磁场定向控制,一种高效的电机矢量控制方式
EVI 增焓	喷气增焓技术,提升热泵在低温环境下的制热能力
EEV	电子膨胀阀,精细调节制冷剂流量
智能除霜	按温差与运行时间判断结霜并适时除霜,兼顾化霜与节能
R32 / R290	低 GWP 制冷剂,可燃,对靠近冷媒区的电气安规有额外要求
三防涂覆	在板面涂保护层,抵御潮湿、盐雾、污染
IATF16949	汽车电子质量管理体系,代表强过程管控与可追溯
