一、美的空调卖爆欧洲,变频控制板代工需求为什么跟着起来

1.1 一个被热浪和低渗透率一起放大的市场

欧洲是个"历史上不太装空调"的市场:整体空调渗透率偏低,英国约 5%、德国更低。2026 年夏天多地气温破 43–44°C,刷新纪录,便携 / 移动空调因为免专业安装、不改动楼体,一下成了刚需,美的 PortaSplit 这类产品在欧洲卖断货、二手价被炒高。

对做产品的人来说,真正的信号是:中国家电出海这波,从整机到核心板都在放量。便携空调、移动空调、户用变频空调,核心都是那块变频控制板;而绝大多数品牌不会自己建 SMT 产线,会把控制板交给 EMS / PCBA 代工厂打样、量产——这就是空调控制板代工需求的来源。

1.2 一台变频空调,到底有哪几块板

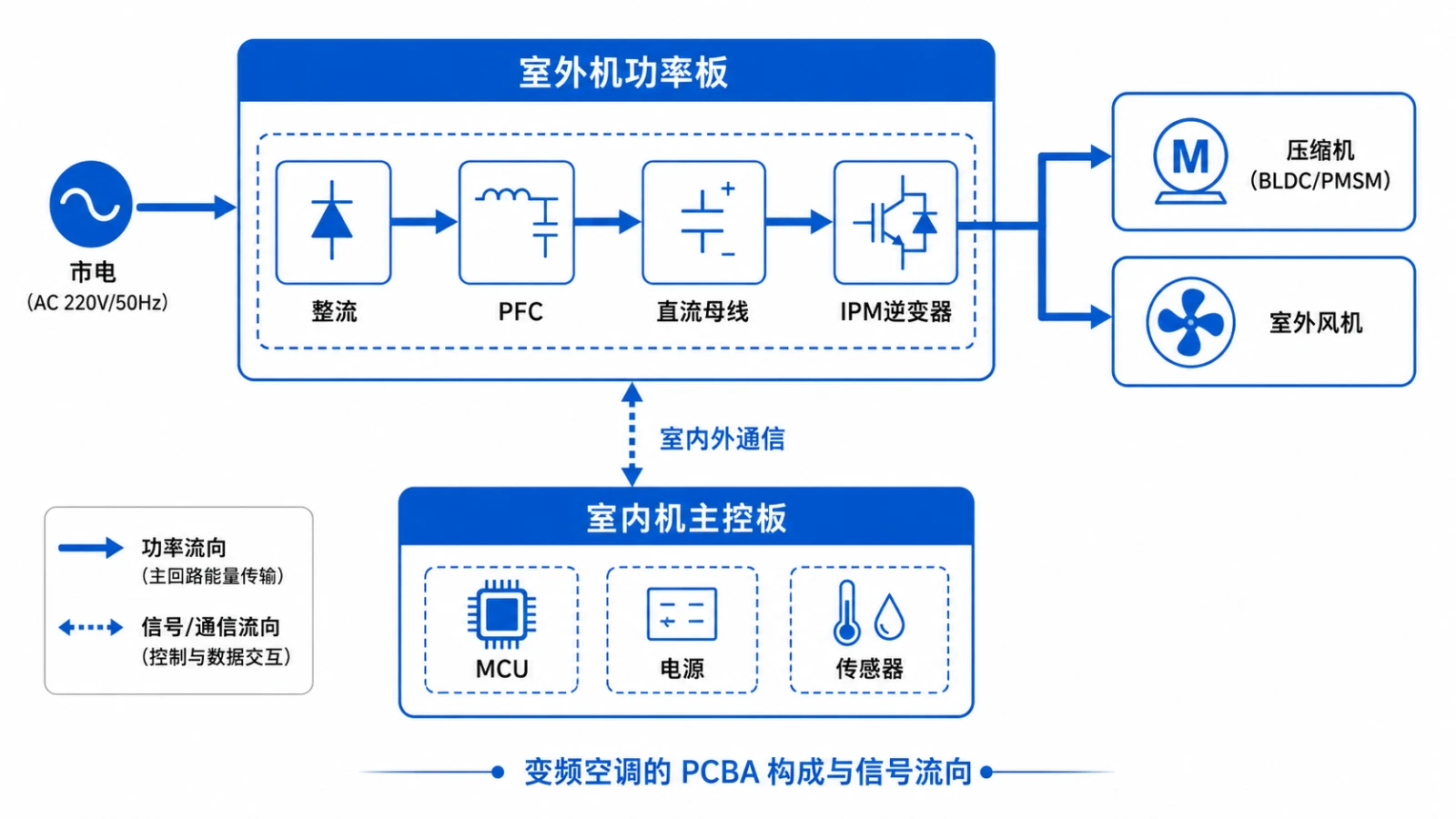

变频空调和定频空调最大的不同,是用变频器驱动压缩机调速,因此电控比定频复杂得多。抛开结构件,核心是两块板,加通信:

            市电 AC
              │
      ┌───────┴────────┐
      │  室外机功率板   │
      │ 整流 → PFC → 母线 │
      │      ↓ IPM 逆变  │──三相──▶ 压缩机(BLDC/PMSM)
      │                │────────▶ 室外风机
      └───────┬────────┘
              │ 室内外机通信
      ┌───────┴────────┐
      │  室内机主控板   │── 温湿度传感
      │   MCU + 电源    │── 贯流风机 / 导风电机
      │   显示 / 红外接收 │── 遥控 / Wi-Fi 模块
      └────────────────┘


归类后,代工时最考验工艺的是:室外机 IPM 功率板(高压、大电流、压缩机驱动)与室内机主控板(强弱电混装、通信、可靠性)。便携 / 移动空调把两者高度集成在更小的空间里,工艺难度更高。

二、室内机主控板 PCBA:强弱电混装的活

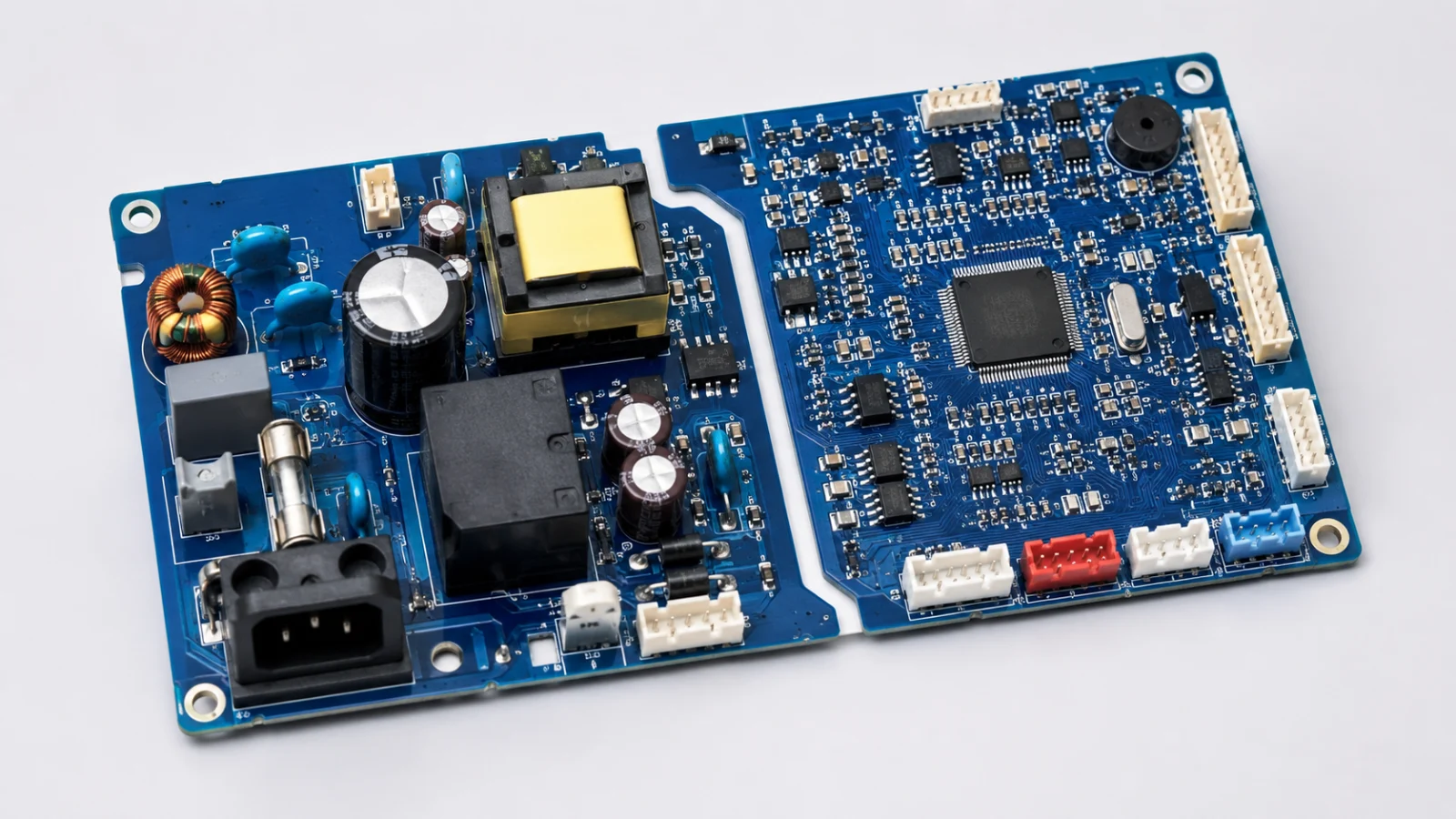

2.1 主控板的构成

室内机主控板以 MCU 为核心,集成开关电源、温湿度采样、红外 / 按键接收、显示驱动、贯流风机与导风电机控制,以及与室外机的通信接口。它同时有市电强电区和低压控制区,是典型的强弱电混装板。

2.2 工艺要点

• 强弱电隔离:强电区与低压控制区之间要保证安规要求的爬电距离与电气间隙,该开槽开槽、该隔离隔离,这关系到 CE / CCC 能否通过。
• 混装焊接质量:主控板常有贴片 + 插件混装,继电器、变压器、端子等大件的焊接与小元件的贴装要兼顾,避免虚焊、连锡。
• 抗干扰:主控要在压缩机变频带来的强干扰环境下稳定工作,地处理、滤波、布局都要在打样阶段压住。

三、室外机 IPM 功率板:压缩机变频的核心

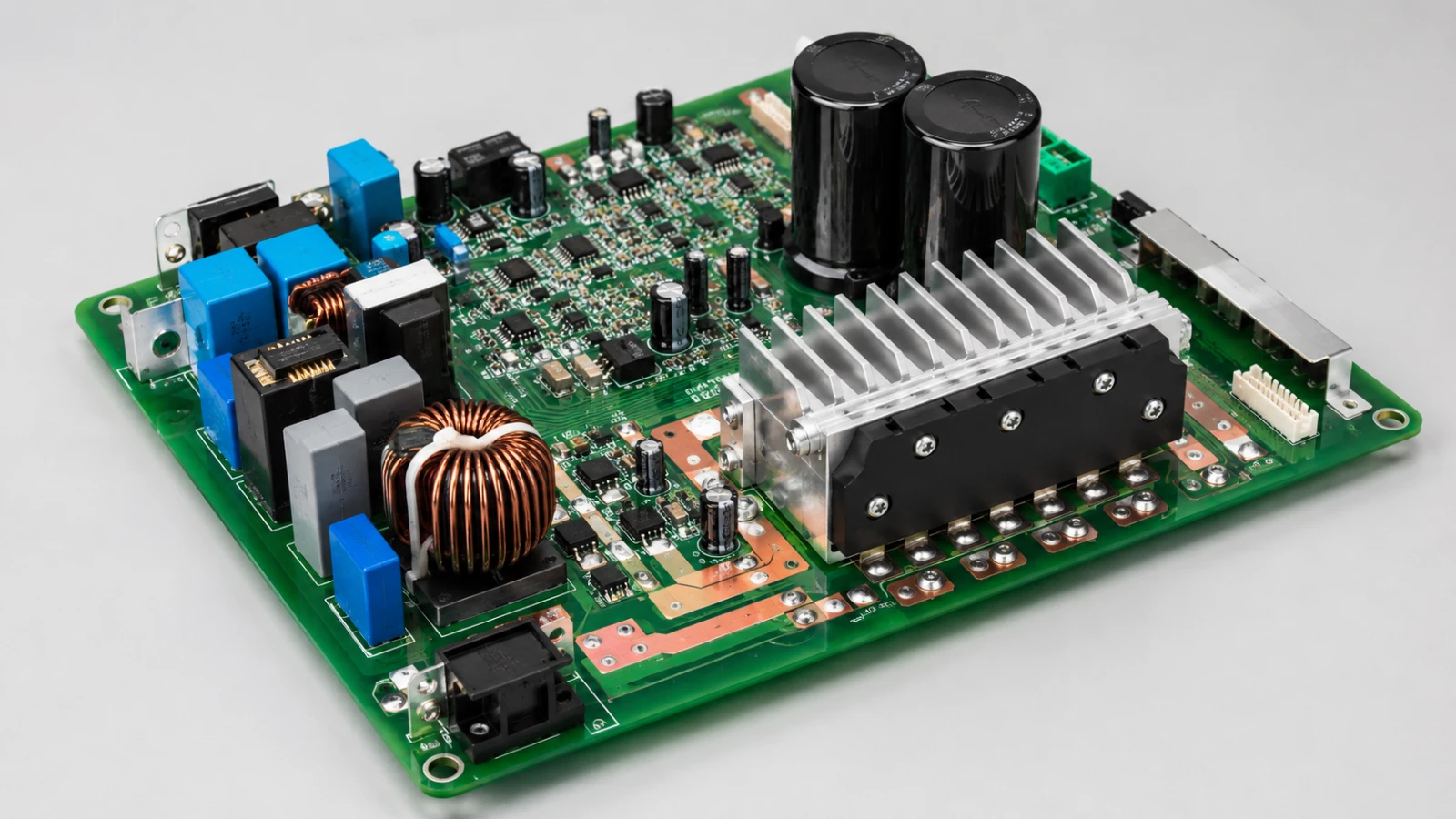

3.1 功率板的构成

室外机功率板承担从市电到压缩机的整条功率链:整流 → PFC(功率因数校正)→ 直流母线 → IPM 逆变 → 三相驱动压缩机,同时驱动室外风机。其中 IPM(智能功率模块)把 IGBT/FRD、栅极驱动与过流过温保护集成在一起,是这块板的核心器件,压缩机多为 BLDC / PMSM,通过变频(FOC 等矢量控制)实现无级调速。

3.2 工艺要点

• 功率器件的焊接与散热:IPM、母线电容、功率电感是发热大户,焊点空洞、散热不良会直接影响寿命。需要兼顾大热容焊盘的焊接质量(用 X-Ray 查内部空洞)与散热路径(厚铜、散热焊盘、导热界面)。
• 高压大电流布线:母线与三相输出走大电流,铜厚、线宽、爬电距离都要按高压设计,焊接质量决定发热与可靠性。
• EMC:变频开关是干扰源,PFC 与逆变级的布局、滤波、地平面要在打样阶段就做对,否则认证阶段反复改版,拖垮交期。

3.3 EMC 与能效、安规认证

空调出口欧洲,除了整机 CE,还要满足能效(Ecodesign/ErP,SEER/SCOP)与 EMC(如 EN 55014 系列)要求;国内市场则要 CCC。这些标准对应到板子上,就是 PFC 设计、滤波、保护阈值、能效优化等设计点。代工厂如果做过功率类、变频类控制板,会更清楚哪些工艺细节是认证的硬卡点——这一点与充电桩直流DC-DC模块PCBA代工等功率电子是同源的。

四、便携空调与户外机:户外长期可靠性

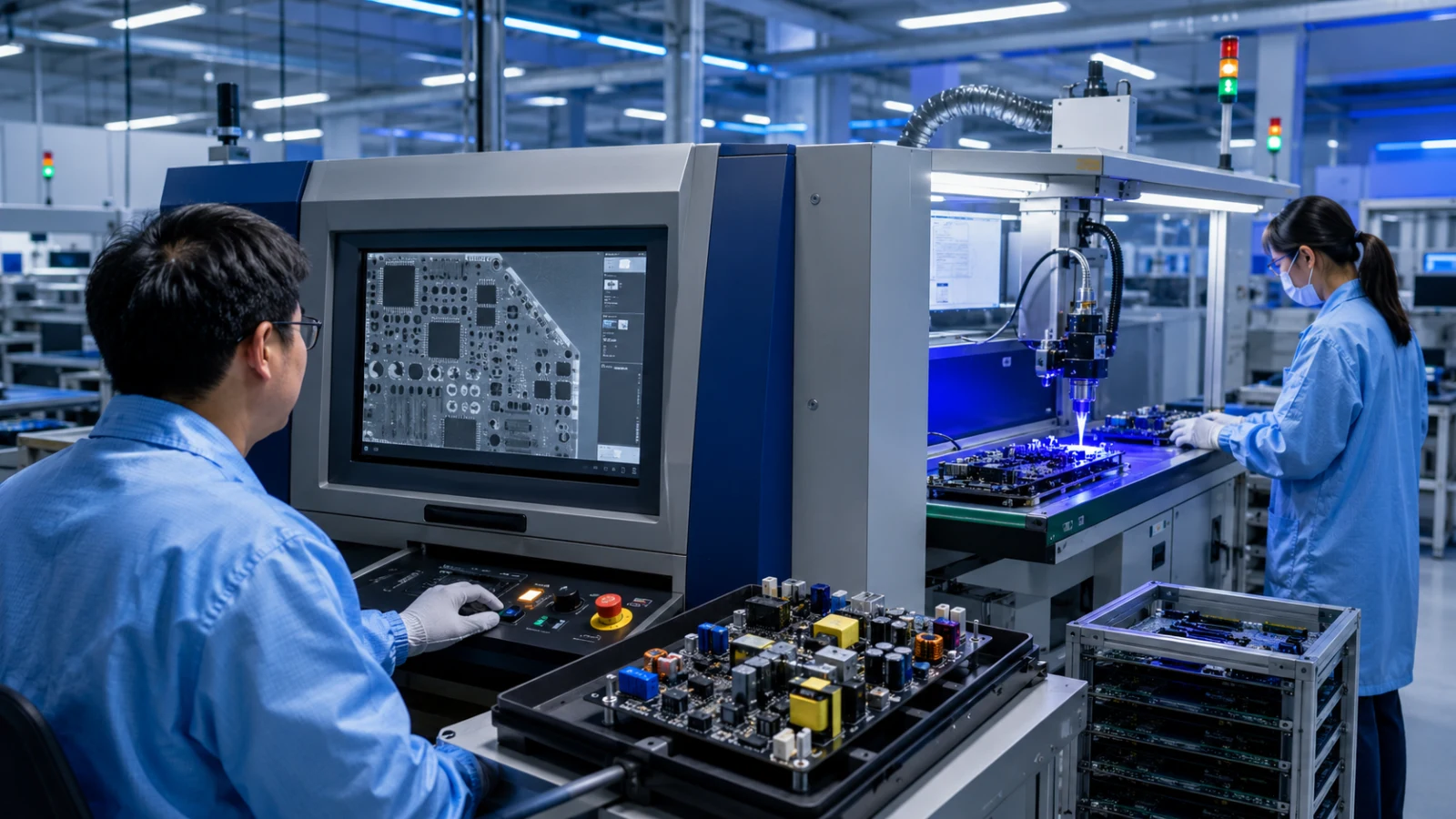

室外机和便携 / 移动空调的部分板子要面对宽温、湿热、紫外、沿海盐雾等环境。对应制造,常见做法是三防涂覆(conformal coating)保护板面、关键器件选宽温规格、接插件做防腐。这类产品强调的是长期户外可靠性与长期服役,而不是某一项实验室峰值参数。这一可靠性逻辑,与户外储能产品高度一致,可对照PCBA可靠性测试与IPC-A-610。

值得注意的是,便携空调走红的同一批欧洲家庭,也在买阳台储能(白天光伏攒电、晚上空调用电),两类产品的板子在"户外可靠性 + 功率工艺"上要求相通。做空调控制板的思路,可延伸阅读阳台储能PCBA代工(微逆与BMS)与储能BMS电路板加工。

五、方案与选型对比(三张表)

5.1 单 MCU 主控 vs 双 MCU(主控 + 功率分离)

维度	单 MCU 方案	双 MCU / 主控+功率分离
结构	一颗 MCU 兼顾控制与驱动	主控 MCU + 功率侧专用 MCU/驱动
成本	较低	较高
抗干扰 / 可维护	布局要求高	强弱电分区清晰、干扰好处理
适用	中低端、空间紧凑机型	中高端、对噪声与稳定性要求高

5.2 分立 IGBT 方案 vs IPM 模块

维度	分立 IGBT + 驱动	IPM 智能功率模块
集成度	分立器件、占板大	高度集成、占板小
保护	需外围搭保护	内置过流 / 过温保护
工艺难点	器件多、一致性管控难	模块焊接与散热是关键
适用	对成本极敏感的方案	主流变频空调、便携空调

5.3 自建 SMT 产线 vs 外协 EMS 代工

维度	自建产线	外协 EMS 代工
前期投入	设备 / 厂房 / 人员重投入	按订单付费,投入轻
爬坡速度	建线调试周期长	成熟产线快速打样到量产
柔性	多品种小批量切换成本高	换线 / 多 SKU 适配能力强
适合谁	单一爆款、超大体量自产	出海品牌快速迭代、多机型

六、家电出海怎么挑空调 PCBA 代工厂

把上面的工艺要求,翻译成给品牌方采购和研发的几条判断标准:

6.1 看认证体系

空调功率板要的是一致性与可追溯。通过 IATF16949(汽车电子质量体系)意味着这家厂有成体系的过程管控和批次追溯能力——把汽车级的一致性要求,用到家电功率板上,是更稳的背书;ISO9001 / ISO13485 对应通用与医疗级管控。

6.2 看功率板与混装的工艺覆盖

空调控制板横跨强弱电混装(主控)与高压大电流(功率),代工厂最好能一站覆盖:0201 小元件、IPM / 大功率器件焊接、X-Ray、ICT / FCT、三防涂覆、老化拷机。主控板与功率板若能在同一家厂完成,沟通成本和一致性都更可控。

6.3 看打样到量产的爬坡能力

出海品牌多机型、快迭代,代工厂要接得住小批量多品种打样,又要有量产托底。山西英特丽集团 7 个工厂、150+ 条高速 SMT 产线(晋城旗舰厂 30 条 SMT 产线、32000 ㎡),可支撑从打样到批量的连续爬坡,业务覆盖 PCBA 制造、SMT 贴片到成品组装测试(Box-build)的全链路。

6.4 看同类产品经验

有没有做过空调 / 家电变频板、充电桩功率模块、储能 BMS 与 PCS 这类功率电子,决定了代工厂对"功率器件焊接 + EMC 安规 + 户外可靠性"的理解深度。需要案例时,建议以脱敏方式沟通(如"某家电出海品牌"),并以实际打样验证为准。

附录:术语速查

术语	含义
变频空调	用变频器驱动压缩机无级调速的空调,比定频更省电、控温更稳
IPM	智能功率模块,集成 IGBT/FRD、驱动与过流过温保护
PFC	功率因数校正,提升用电效率、满足并网与能效要求
BLDC / PMSM	无刷直流 / 永磁同步电机,变频空调压缩机常用
FOC	磁场定向控制,一种高效的电机矢量控制方式
直流母线	整流 / PFC 后的直流环节,给逆变级供电
三防涂覆	在板面涂保护层,抵御潮湿、盐雾、污染
SEER / SCOP	季节能效比,欧盟能效(ErP/Ecodesign)的关键指标
EN 55014	家电类 EMC(电磁兼容)标准
IATF16949	汽车电子质量管理体系,代表强过程管控与可追溯
