一、关节驱动板为什么不能按普通控制板下单

2026年3月，TI公开了一套直径70mm、面向48V/1kW机器人关节电机的参考设计；同年7月，英飞凌合作伙伴又公开了48V/15A紧凑型关节伺服模块。两套方案的器件路线和功率边界并不相同，却指向同一个制造难题：功率级、采样链路、实时控制与通信接口被压进了更小的板形。

这些公开方案只能用来理解技术趋势，不能当作所有机器人关节的通用规格。肩、髋、膝、腕、指关节的峰值扭矩、母线电压、散热条件和安装空间不同，最终板厚、铜厚、器件封装、连接器和测试负载必须以客户设计文件为准。代工厂的职责，是把已经确认的设计稳定地转成可重复生产的PCBA，而不是擅自替换功率器件或改动控制参数。

如果需要先了解整机里主控板、电源板、传感器板和多轴驱动板的分工，可先看站内的2026人形机器人PCBA代工需求与硬件系统概览；本文只往下钻一层，集中讨论关节级伺服驱动板。

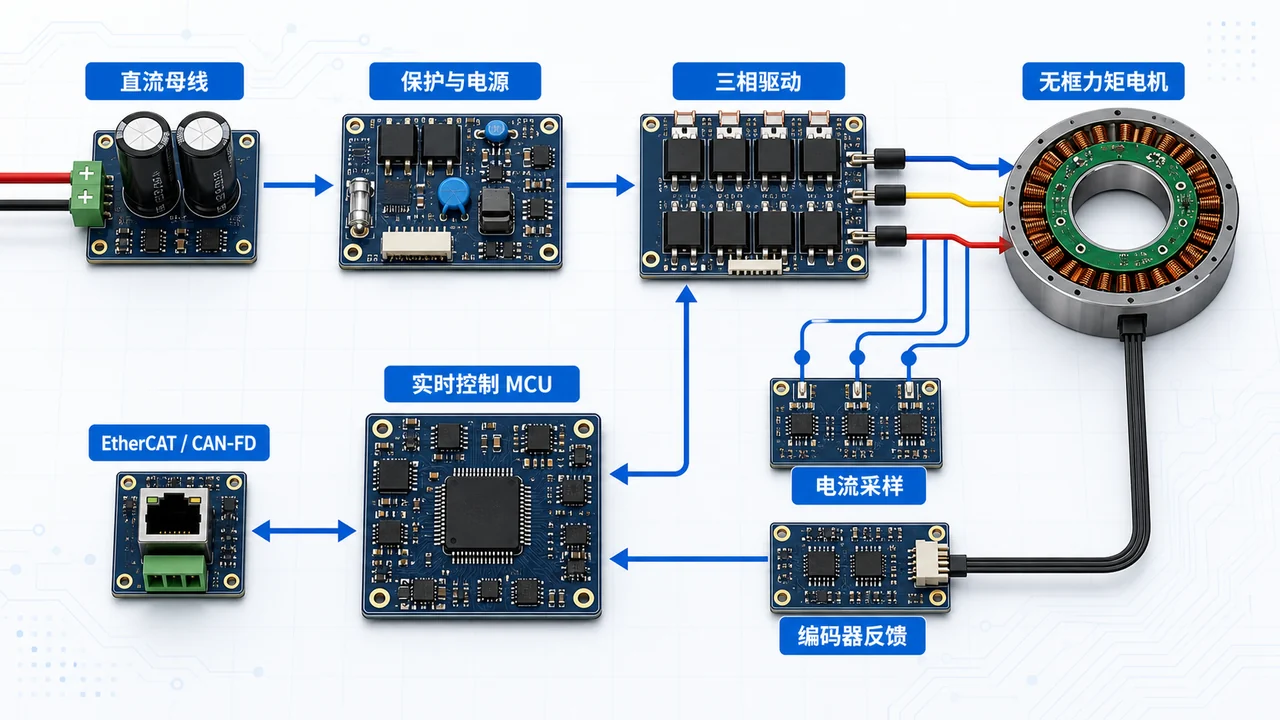

1.1 一块关节驱动板通常包含哪些电路

直流母线输入
   │
   ├─ 保护与电源管理 ── MCU / 实时控制
   │                       ├─ EtherCAT / CAN-FD
   │                       ├─ 编码器 / 霍尔接口
   │                       └─ 温度、电压诊断
   │
   └─ 栅极驱动 ── 三相功率桥 ── 无框力矩电机 / BLDC / PMSM
                       │
                       └─ 相电流采样 ── ADC ── FOC闭环

功能区	容易出问题的地方	量产时要留下的证据
三相功率级	MOSFET/GaN底部焊盘空洞、铜面散热不均、母线回路寄生参数变化	钢网版本、回流曲线、X-Ray判定记录、首件温升数据
电流采样	分流器焊料量不一致、Kelvin取样点偏移、开关噪声串入采样链	关键焊点放大图、零点/增益校准值、三相采样一致性记录
编码器反馈	连接器偏位、差分线受噪声干扰、磁编码器与磁体机械偏心	接口电平检查、位置反馈连续性、装配基准与校准结果
实时通信	PHY周边器件错料、差分对焊接异常、固件与硬件版本不匹配	通信压力测试、节点识别、丢包/错误计数与版本号
保护与诊断	过流、过温、欠压等保护阈值未按版本固化	测试条件、触发值、故障码和恢复逻辑记录

如果项目还在原理图或PCB阶段，可先参考PCBA代工前必做的DFM检查清单，把封装、板边、拼板、测试点和装配干涉问题提前处理。

二、量产最难的三组矛盾：功率密度、反馈精度与实时通信

2.1 板子越小，热与焊接窗口越难兼顾

机器人关节倾向采用圆板、环形板或窄长异形板，功率器件又常集中在靠近壳体散热面的位置。大铜面会迅速带走热量，小焊盘却容易先达到回流温度，同一块板上的热容量差异会放大焊料润湿、立碑、空洞和器件偏移风险。

量产导入不能只抄通用炉温。工程团队需要根据实际PCB层叠、铜厚、表面处理、器件热质量和拼板方式制作首件曲线；板形变化、钢网改版或关键功率器件换料后，应重新确认工艺窗口。对于底部散热焊盘、QFN、LGA、BGA或集成功率模块，AOI只能看到外围，内部焊接状态应按项目风险安排X-Ray。相关检测边界可结合BGA/QFN焊接X-Ray检测与返修工艺确定。

2.2 电流采样不是“阻值对了就行”

FOC控制要根据相电流和转子位置计算电磁转矩。分流电阻本体只有毫欧级时，焊盘、铜箔和焊料带来的寄生电阻就可能进入测量结果。TI与ADI公开的电流采样布局资料都强调Kelvin连接：载流路径与取样路径分开，取样线从分流器端点引出，并尽量缩短、对称。

这首先是设计问题，但制造波动会把设计余量吃掉。钢网开口、焊膏体积、分流器共面度和返修方式都应受控。首件FCT除了检查“电机能转”，还要记录零电流偏置、已知负载下的采样值以及三相通道差异。否则，板卡在空载台架上看似正常，装入关节后才暴露低速抖动、转矩纹波或保护误触发。

2.3 编码器与通信要在开关噪声下验证

NXP面向人形机器人关节的公开架构同时列出了BLDC/PMSM、FOC、EtherCAT、CAN-FD，以及BiSS-C、T-Format、SPI等编码器接口。这说明关节板并不是单纯的功率板，而是一个分布式实时控制节点。

EtherCAT分布式时钟适合多轴协同，CAN-FD则常用于成本、线束和既有系统兼容性更敏感的节点。两者没有脱离整机架构的“优劣答案”。制造端真正需要确认的是：时钟源与PHY周边物料是否锁定，差分接口是否按图装配，编码器数据在电机开关和带载工况下是否连续，固件、ESI/对象字典或CAN通信矩阵是否与硬件版本对应。

三、送产前的DFM与资料包：少一项，现场就多一次猜测

3.1 不要只发Gerber和BOM

关节驱动器PCBA的首批资料包，至少应覆盖Gerber或ODB++、坐标文件、BOM、原理图、PCB叠层、装配图、钢网特殊要求、拼板图、固件版本、烧录说明、测试规范和关键器件承认资料。若PCBA还要装入关节壳体，还需提供螺钉扭矩、导热材料厚度、绝缘片位置、连接器插合方向和禁布/禁碰区域。

3.2 试产前要讨论的六个问题

1. 圆板、环形板如何拼板和支撑，回流后翘曲如何测量？
2. 功率器件、分流器和大面积接地焊盘的钢网开口是否需要局部分区？
3. 底部焊点采用抽检还是全检，空洞和桥连按什么图样或企业标准判定？
4. 磁编码器、IMU或力矩传感器是否要在PCBA阶段校准，机械基准由谁提供？
5. 带载测试使用真实电机、电子负载还是专用台架，测试时间和保护阈值如何设置？
6. 替代料批准、返修次数、程序重烧和不合格品处置由谁签字放行？

通用伺服控制板与关节板的工艺差异，可对照工业电机控制器PCBA代工与伺服驱动器电路板加工阅读。前者更关注功率范围和混装工艺，后者还要把板形、重量、传感器基准与关节结构一起考虑。

四、从SMT贴片到带载FCT，怎样把问题拦在出货前

4.1 来料与首件：先锁住批次差异

MCU、功率器件、隔离器、编码器芯片、精密分流器和连接器应按BOM版本核对料号、封装、温度等级与可追溯信息。对有湿敏等级要求的器件，按包装标签和项目规范管理开封、存储与烘烤。替代料不能只看“引脚兼容”，还要由设计方确认驱动能力、采样范围、传播延迟、热参数和固件配置。

首件确认建议把“焊得像不像”与“电气是否正确”分开：前者检查极性、偏移、锡量、底部焊点和连接器共面度；后者检查电源轨、烧录、静态电流、通信、编码器输入、栅极波形与保护响应。任何手工飞线或临时改料都要进入偏离许可，不能靠口头说明带入下一批。

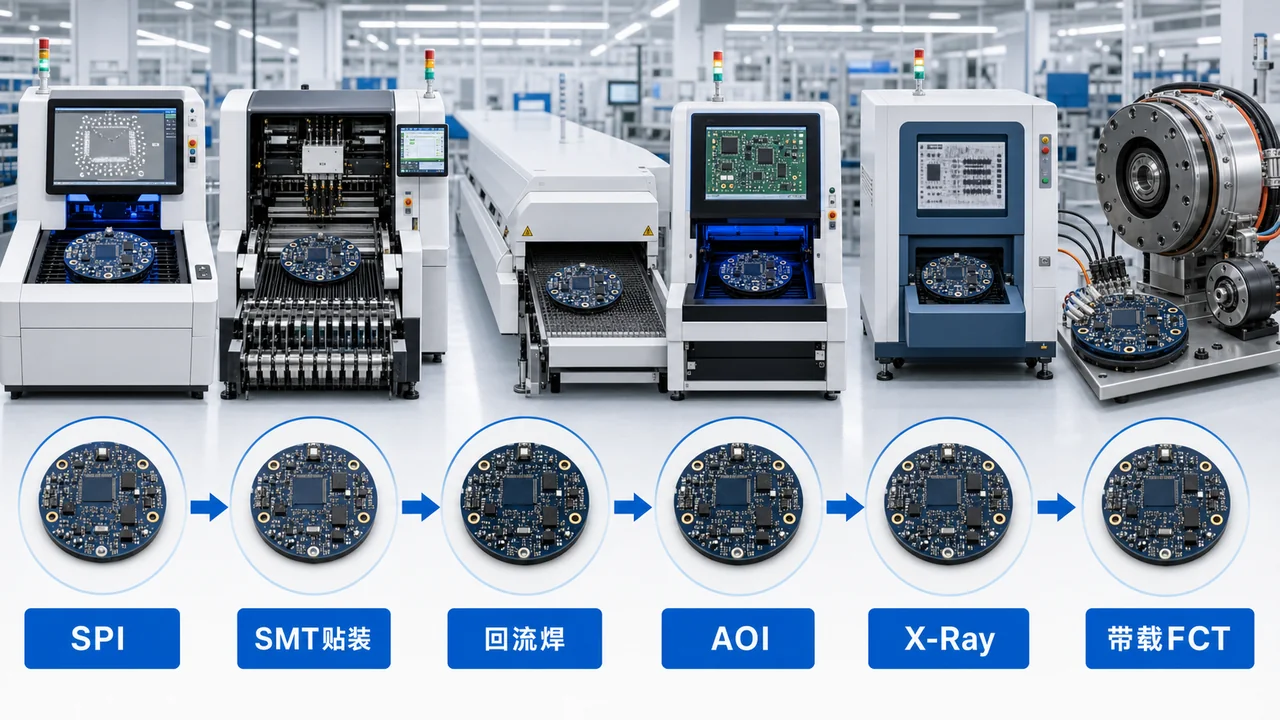

4.2 过程检测：SPI、AOI与X-Ray各管一段

工序	主要拦截对象	关节驱动板的关注点
SPI	少锡、多锡、偏移、锡膏体积异常	分流器、QFN散热焊盘、细间距器件和大铜面焊盘
炉前/炉后AOI	错件、漏件、极性、偏位、外观焊点	圆板边缘器件、双面贴装、编码器接口与细小无源件
X-Ray	底部桥连、空洞、开路与焊球异常	功率QFN/LGA、BGA、集成功率模块等不可见焊点
ICT/电气测试	开短路、错值、电源网络异常	测试点可达性、保护网络与模拟采样链
FCT	系统级功能、通信与保护逻辑	电机/负载、编码器仿真、相电流、温升、故障注入

设备名称本身不等于覆盖率。报价前应把哪些器件全检、哪些参数抽检、测试数据保存多久、异常如何追溯写进质量协议。验收口径可采用IPC-A-610与J-STD-001的适用版本，并结合产品用途、客户图样和企业标准确定等级；不能简单把机器人板一律写成某个等级。更多验收思路见PCBA可靠性测试与IPC-A-610验收标准详解。

4.3 FCT不能停在“上电亮灯”

一套能用于量产的关节驱动板FCT，应根据项目风险组合以下项目：各电源轨和静态电流、程序与序列号、编码器通道、温度采样、通信节点、三相驱动、相电流零点、已知负载下的采样一致性，以及过流、欠压、过温等保护响应。带载时间、母线电压、转速、转矩和温升限值由设计方给出，制造端按已批准脚本执行并保存结果。

对于早期样机，可先用工程台架定位设计和工艺问题；进入稳定量产后，再把关键步骤固化为防错工装、条码绑定和自动判定。这样做的价值不是追求一张漂亮的“测试通过”截图，而是让某块板出现异常时，能够追到物料批次、生产程序、炉温版本、测试脚本和返修记录。

五、机器人关节驱动板供应商怎么选

5.1 先看工程接口，再看设备清单

采购比价时，可以把供应商回复拆成四类证据：

• 资料能力：能否在投产前给出可执行的DFM问题单，而不是等首批不良后再解释；
• 过程能力：钢网、贴片程序、回流曲线、检测程序和返修记录是否受版本控制；
• 测试能力：能否根据客户规范接入烧录、通信、编码器和带载测试，并交付原始记录；
• 变更能力：功率器件、MCU或连接器缺料时，是否先提交替代评估并获得书面批准。

山西英特丽自身拥有30条高速SMT产线，业务链覆盖SMT贴装、DIP/THT插件、波峰焊、测试与成品组装，并可按项目衔接方案评估、控制板开发、样机试制、可制造性导入与量产协同。公司通过IATF16949、ISO9001、ISO13485体系认证。对于人形机器人关节驱动器项目，具体器件封装、检测覆盖、负载工装、算法与协议授权仍需在评审后写入报价和质量文件。

5.2 询价时建议一次性提交这些信息

信息	为什么要提供
板卡用途与关节位置	帮助判断散热、振动、空间和测试工况，不用于替代设计输入
PCBA尺寸、层数、板厚、铜厚、表面处理	用于评估拼板、钢网、回流、板翘和装配工艺
母线电压、连续/峰值电流及负载方式	用于规划测试安全、线束、夹具和散热条件
编码器、通信接口与程序烧录方式	用于确认FCT接口、工装与版本资料
样机数量、量产节拍与追溯要求	用于确定首件、抽检、数据保存和产线配置
特殊验收标准与禁替代物料	避免报价口径与最终质量要求错位

六、常见问题FAQ

6.1 人形机器人关节驱动器PCBA打样，最少要准备什么资料？

最低限度是Gerber、BOM、坐标文件、装配图、原理图、程序和测试说明。若包含磁编码器、力矩传感器、导热垫或壳体装配，还要提供机械基准、材料厚度与校准方法。资料不齐也可以先做DFM预评审，但不建议直接排产。

6.2 机器人关节板一定要用厚铜板或GaN吗？

不一定。铜厚、MOSFET或GaN路线取决于母线电压、电流、开关频率、板形、散热路径、成本和EMC目标。公开参考设计展示的是可行组合，不是统一答案。制造端应按客户确认的层叠和BOM生产，并在变更前重新评估钢网、回流、检测和测试条件。

6.3 EtherCAT和CAN-FD选哪个更适合人形机器人？

多轴严格同步、已有EtherCAT主站与生态时，可重点评估EtherCAT；线束、成本、节点规模或既有CAN架构更重要时，可评估CAN-FD。协议选择属于整机实时性、功能安全、软件生态和成本的综合决策，不能只由PCBA代工环节决定。

6.4 代工厂能否一起做FOC算法和关节标定？

可以在项目评审后确定边界。山西英特丽的ODM协同可覆盖方案评估、控制板开发、样机试制和量产导入；FOC算法、编码器标定、协议栈授权、功能安全与整机认证是否包含，要按客户已有IP、交付物和验收条件单独确认。

6.5 从样机转量产，最容易漏掉哪项工作？

最常见的不是少一台设备，而是没有把“能跑的工程样机”固化成受控版本。硬件、BOM、钢网、程序、测试脚本、工装和装配参数应使用同一版本索引；临时飞线、手工补焊和替代料必须关闭或转成正式ECO，再进入量产。

附录：关节驱动器PCBA常用术语

术语	含义
FOC	磁场定向控制，通过电流与位置反馈控制电机转矩、速度和位置
Kelvin连接	将载流路径与电压取样路径分开，减少走线和焊接电阻对采样结果的影响
EtherCAT DC	EtherCAT分布式时钟，用于多节点时间同步和周期性采样/输出
CAN-FD	支持更高数据阶段速率和更长数据载荷的CAN扩展协议
SPI/AOI/X-Ray	分别用于锡膏、可见装配焊点与不可见底部焊点的过程检测
FCT	功能测试，在规定电源、负载、通信和传感器条件下验证板卡功能
ECO	工程变更，用于受控修改设计、BOM、程序、工艺或测试文件
