一、阳台储能出海欧洲,品牌商为什么开始找 PCBA 代工厂

1.1 美的空调撬开的门,阳台储能正接着推

2026 年夏天,美的的便携空调(PortaSplit)在欧洲卖断了货,二手价一度被炒到官方价的数倍——一场热浪,把欧洲普通家庭"自己解决能源"的需求彻底点着了。空调解决的是"热";紧接着被同一批家庭盯上的是"电",这正是阳台储能放量的背景。

阳台储能起源于德国的"阳台电站"(Balkonkraftwerk):在阳台挂几块光伏组件,配一台微型逆变器直接插进家用插座自发自用,再加一块电池,就成了"阳台储能"。它扎堆欧洲、尤其德国,驱动力很直接——电价高、能源焦虑重、公寓租户装不了屋顶光伏,阳台成了为数不多的入口。德国阳台光伏的累计登记量在 2025 年年中已突破百万套,政策也持续放开:并网输出上限放宽到 800W、光伏组件可配到约 2000Wp、租户安装受到法律保护。

对做产品的人来说,关键不在"市场有多大",而在这个市场的玩法:它是即插即用的消费电子,靠电商直邮快速铺货,靠快速迭代抢价格带。绝大多数品牌不会自己建 SMT 产线,而是把控制板交给 EMS / PCBA 代工厂去打样、量产——这就是阳台储能催生的代工需求来源。

1.2 一台阳台储能里,到底有哪几块板子

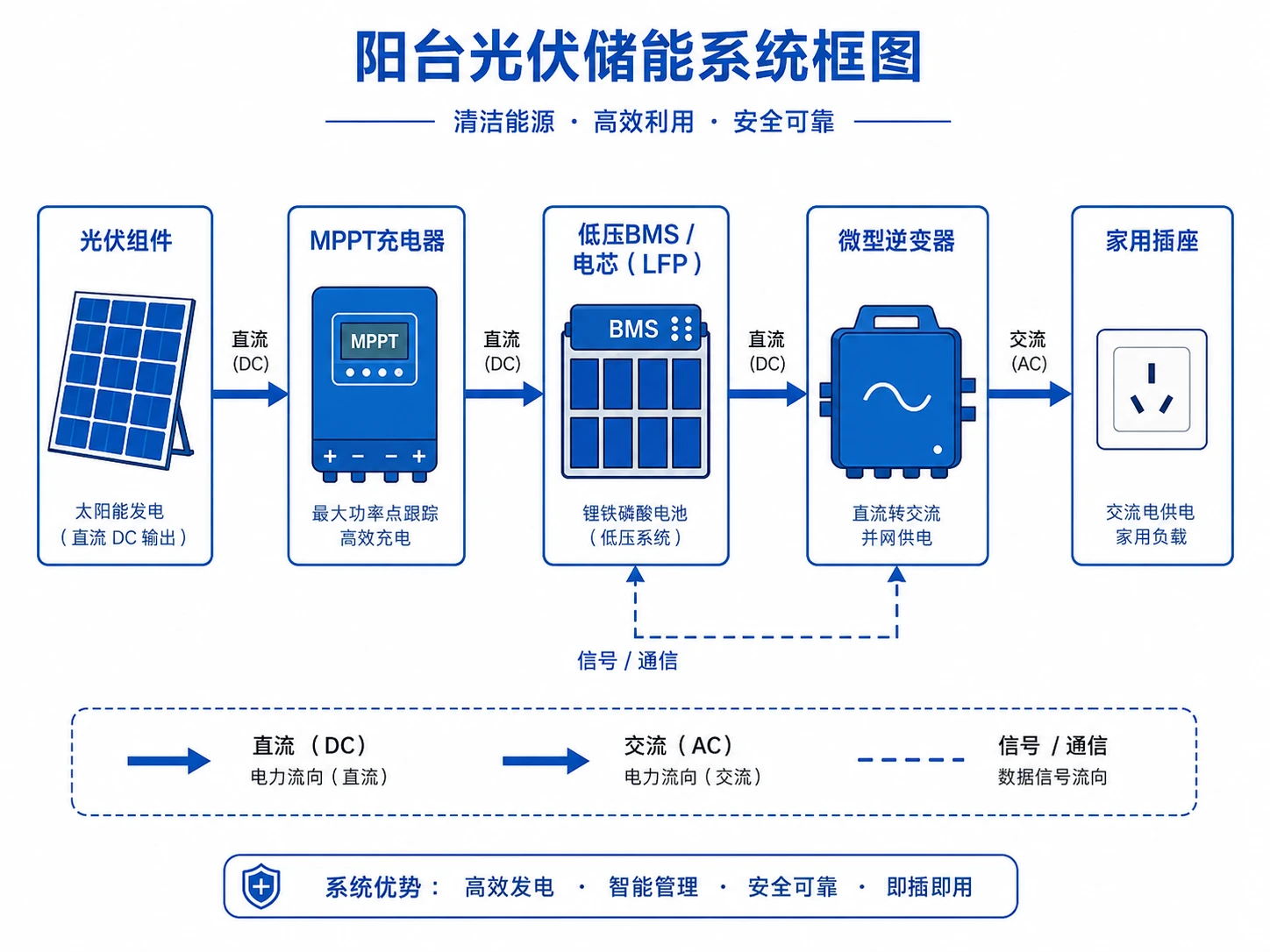

抛开外壳和电芯,一台阳台储能的"电子大脑"由几块 PCBA 协同工作。先看一张系统框图:

   光伏组件(≤~2000Wp)
        │ DC
        ▼
  ┌───────────────┐      ┌────────────────────┐
  │  MPPT 充电板   │─DC──▶│   低压储能 BMS 板   │◀─▶ 电芯组(LFP 为主)
  │ (最大功率跟踪) │      │ 采样/均衡/保护/SOC  │
  └───────┬───────┘      └─────────┬──────────┘
          │ DC                     │ RS485 / CAN
          ▼                        ▼
  ┌───────────────────────────────────────────┐
  │   微型逆变器板 (DC-AC) + 并网/防孤岛保护    │──AC─▶ 家用插座
  │   计量 / 通信 (Wi-Fi·蓝牙) / APP 上报        │
  └───────────────────────────────────────────┘


归一下类,代工时真正考验工艺的是三块:微型逆变器板(高压、高频、并网安规)、低压储能 BMS 板(采样精度、大电流路径、电池安规)、以及MPPT 充电板(常与逆变或 BMS 合板)。下面分别拆。

二、微型逆变器(微逆)PCBA:小板子里的高压高频活

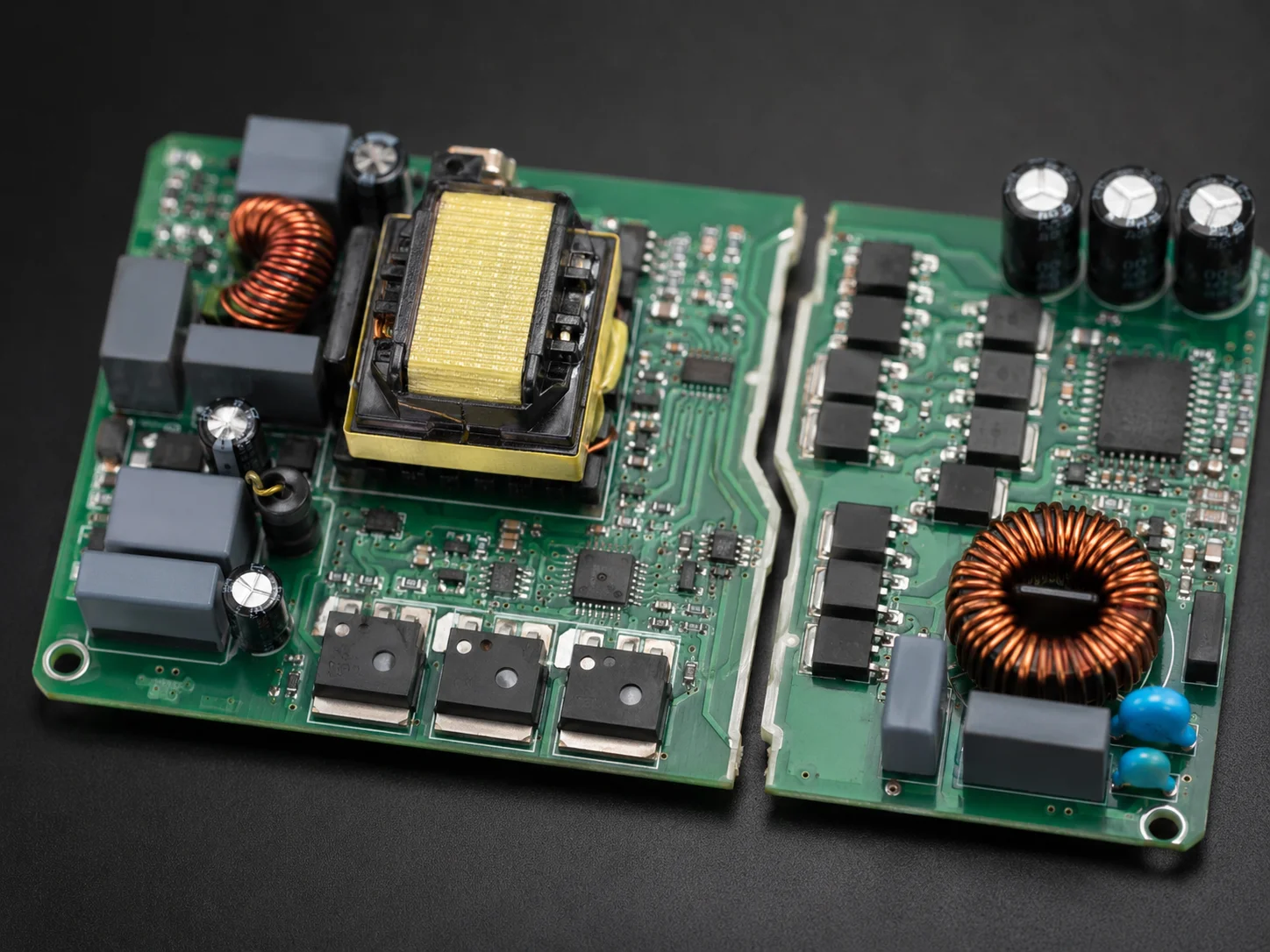

2.1 微逆板级构成

阳台场景的微逆通常是 600W / 800W 级单机,板上集成 DC 升压 + DC-AC 逆变 + 并网继电器 + 计量 + 无线通信几大块。它把电池或光伏的低压直流,逆变成与电网同频同相的交流并入插座,所以既有高压交流侧,又有高频开关,还有并网安全逻辑,是阳台储能里工艺密度最高的一块板。

2.2 四个绕不开的工艺难点

• 高压侧的爬电距离与电气间隙:交流并网侧涉及市电电压,PCB 布线要满足安规要求的爬电距离与电气间隙,该开槽的开槽、该隔离的隔离。这部分一旦在量产中走样,直接关系到 CE 与并网认证能不能过。
• 隔离设计:原边到副边、功率到控制,需要光耦或隔离器件、隔离变压器做电气隔离,焊接与布局都要保证隔离耐压不被工艺破坏。
• 高频磁性元件与功率器件的贴装散热:高频变压器、电感体积大、引脚粗,与功率 MOS / 二极管一起构成发热大户。需要兼顾大热容焊盘的焊接质量(避免虚焊、空洞)与散热路径(厚铜、散热过孔、必要时铝基板)。
• EMC:高频开关带来传导和辐射干扰,地平面分割、滤波、布局都要在打样阶段就压住,否则认证阶段反复改版,拖垮交期。

2.3 并网安规与认证:能不能在欧洲合法卖,这一关说了算

微逆并网不是"能出电就行",必须带防孤岛保护(Anti-islanding)和电网保护功能,并满足并网标准。欧洲常见的口径包括德国的 VDE-AR-N 4105(低压并网)、欧标 EN 50549 系列,以及整机的 CE。这些标准对应到板子上,就是继电器冗余、频率 / 电压保护阈值、并网检测电路等设计点。代工厂如果做过并网类控制板,会更清楚哪些工艺细节是认证的"硬卡点"。这一块的工艺逻辑与光伏逆变器PCBA代工同源,可对照参考。

三、阳台储能 BMS 板:决定安全和一致性的那块板

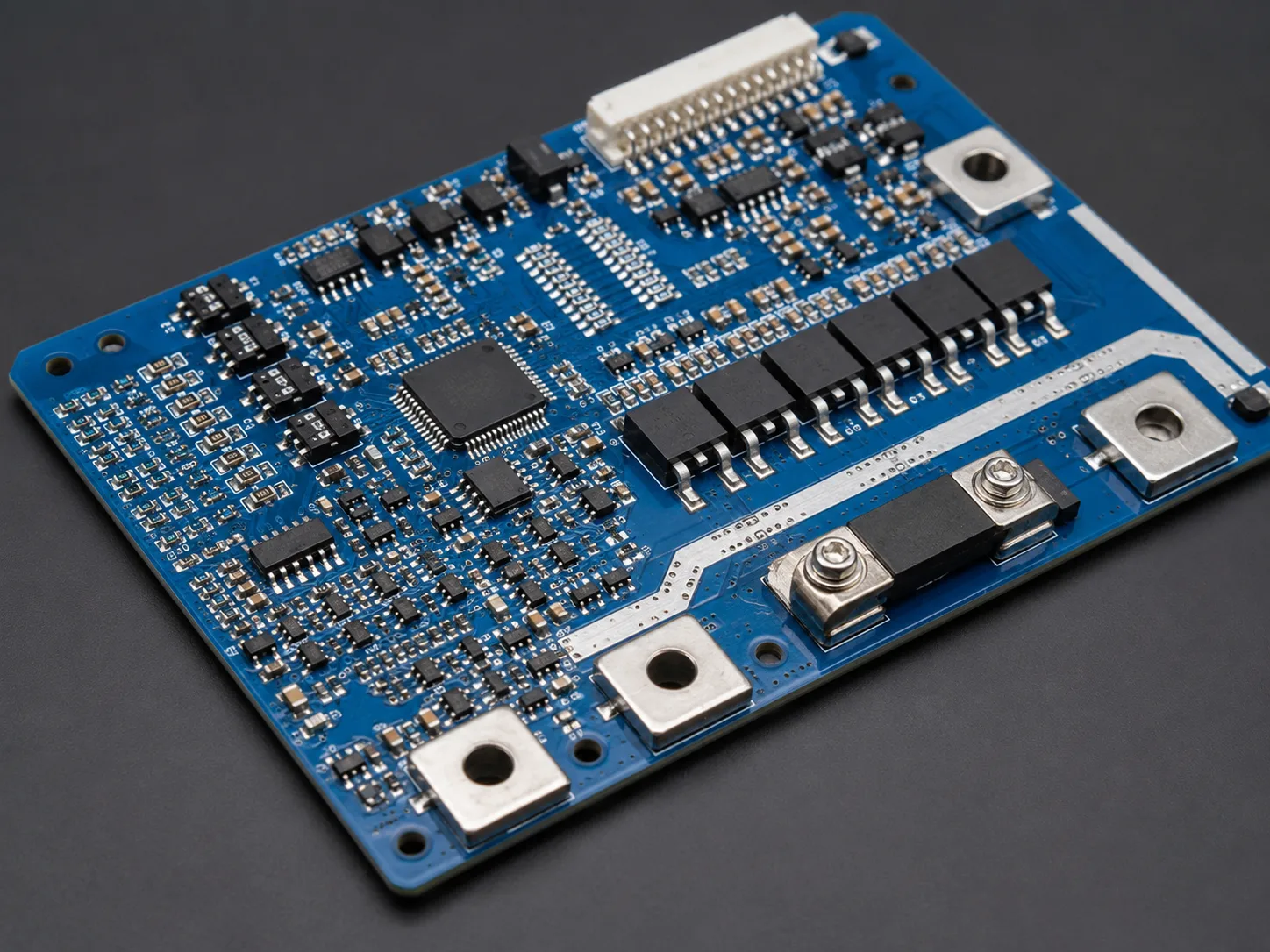

3.1 低压储能 BMS 的构成

阳台 / 户用储能多为低压系统,电芯以磷酸铁锂(LFP)为主。BMS 板的核心模块包括:电压 / 温度采样(AFE 模拟前端)、单体均衡(被动或主动)、过充 / 过放 / 过流 / 短路保护(MOS 或继电器切断)、电流采样(分流器或霍尔)、SOC / SOH 估算的 MCU,以及 RS485 / CAN / 蓝牙通信。BMS 的工艺水平,直接决定这块储能"安不安全、容量准不准、寿命一致不一致"。

3.2 三个工艺关键点

• 采样精度:电压采样误差会直接传导到 SOC 估算和均衡判据,采样电路的器件一致性、焊接质量、走线都影响精度,BMS 板有没有做扎实,往往先从这里看出来。
• 大电流路径的焊接:保护 MOS、分流器、主回路铜皮 / 端子承载充放电大电流,焊点空洞、连锡、虚焊都会带来发热和可靠性隐患,需要 X-Ray 这类手段去查看肉眼看不见的焊点内部。
• 批次一致性:储能产品成组使用,板与板之间的参数一致性,决定整包能不能均衡工作。靠的是来料管控、SPI 锡膏检测和首件确认这一整套制造闭环,而不是单看某一块样品。

3.3 电池侧安规

电池系统的认证与逆变侧是两套体系,常见包括 IEC 62619(工业用锂电池安全)、UN38.3(运输安全)、IEC 62133,以及面向终端市场的 CE / UKCA。BMS 板的保护逻辑与器件选型,要能支撑这些认证的测试项。BMS 的板级工艺与储能主控的更多细节,可延伸阅读储能BMS电路板加工与工商业储能PCS主控板PCBA代工。

四、户外长期服役:阳台储能 PCBA 的可靠性与制造难点

4.1 户外环境带来的额外要求

阳台储能挂在户外,板子要面对宽温、湿热、紫外、沿海盐雾等环境。对应到制造,常见做法是三防涂覆(conformal coating)保护板面、关键器件选用宽温规格、接插件与端子做防腐处理。这类产品强调的是长期户外可靠性与长期服役,而不是某一项实验室峰值参数。

4.2 为什么有的板"打样好好的,量产就翻车"

很多品牌踩过同一个坑:打样阶段几块样品都正常,一上量良率忽高忽低,装到终端才暴雷。根因往往不在设计,而在制造的一致性管控——来料是否防呆、锡膏是否 SPI 全检、首件是否确认、每个批次能否追溯。可靠性是被一整套流程"拦"出来的,这一点可对照PCBA可靠性测试与IPC-A-610。

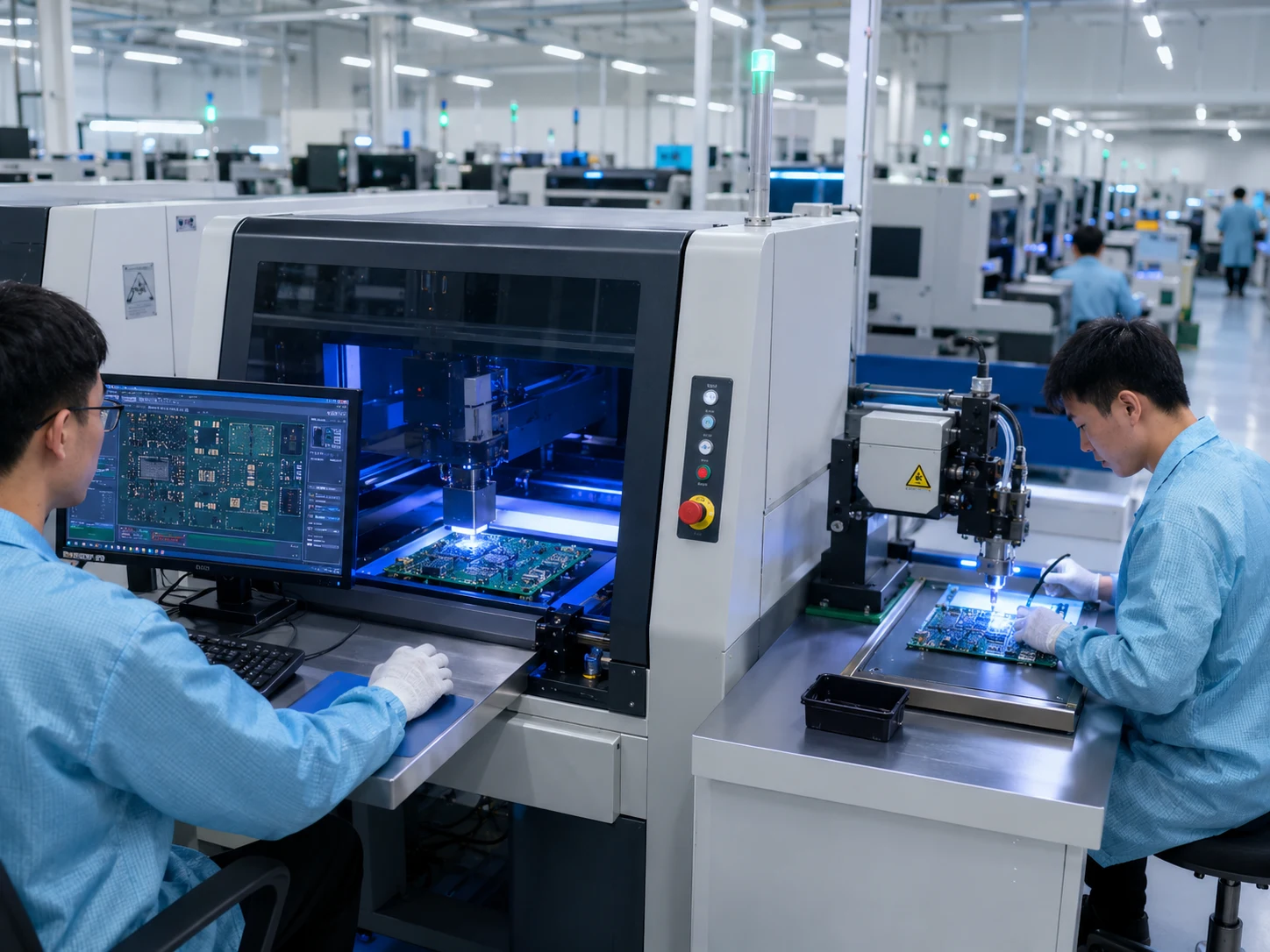

4.3 检测闭环

覆盖微逆与 BMS 的混合工艺,一般需要这样一条检测链:

• SPI(锡膏检测)——印刷环节先把缺陷拦在炉前;
• AOI(自动光学检测)——查元件错漏、偏移、极性;
• X-Ray——查 BGA / QFN 及大电流焊点的内部空洞,详见BGA焊接X-Ray检测与返修;
• ICT / FCT——在线测试与功能测试,验证电气与功能;
• 老化(Burn-in)——通电拷机,筛出早期失效。

五、方案与选型对比(三张表)

5.1 微型逆变器 vs 集中 / 组串式逆变

维度	微型逆变器(阳台场景)	集中 / 组串式逆变
功率级别	600W / 800W 单机	数 kW 至数百 kW
安装	即插即用、无需专业电工	需专业安装与并网报装
板级特点	高度集成、高频、小尺寸散热难	功率大、散热与拓扑复杂
适用	阳台 / 户用即插即用储能	屋顶光伏、工商业电站

5.2 低压 BMS vs 高压 BMS

维度	低压 BMS(阳台 / 户用)	高压 BMS(高压户储 / 工商储)
系统电压	通常约 48V 及以下	数百伏
保护器件	多用 MOS 切断	多用继电器 + 预充
结构	常单板集成	主控 + 从控分层
适用	阳台储能、便携 / 户外电源	大容量户储、工商业储能

5.3 自建 SMT 产线 vs 外协 EMS 代工

维度	自建产线	外协 EMS 代工
前期投入	设备 / 厂房 / 人员重投入	按订单付费,投入轻
爬坡速度	建线调试周期长	成熟产线快速打样到量产
柔性	多品种小批量切换成本高	换线 / 多品种适配能力强
适合谁	单一爆款、超大体量自产	出海品牌快速迭代、多 SKU

六、出海品牌怎么挑阳台储能 EMS 代工厂

把上面的工艺要求翻译成选厂的几条判断标准,给品牌方的采购和研发做参考:

6.1 看认证体系

认证不是墙上的牌子,而是制造一致性的证据。通过 IATF16949(汽车电子质量体系)意味着这家厂有成体系的过程管控和批次追溯能力;ISO9001 / ISO13485 则对应通用质量与医疗级管控。对储能这种"成组使用、要一致性"的产品,体系能力比单看某台设备更重要。

6.2 看从打样到量产的爬坡能力

出海品牌的特点是多 SKU、快迭代,代工厂要接得住小批量多品种的打样,又要有量产托底的产能。山西英特丽集团 7 个工厂、150+ 条高速 SMT 产线(晋城旗舰厂 30 条 SMT 产线、32000 ㎡),可支撑从打样到批量的连续爬坡;同集团子公司 TNC 做充电桩等功率电子产品,在功率器件焊接与测试上有可迁移的经验。

6.3 看工艺与检测覆盖

阳台储能横跨高压高频(微逆)与大电流(BMS)两类工艺,代工厂最好能一站覆盖:0201 小元件、BGA / QFN 贴装、X-Ray、ICT / FCT、三防涂覆、老化。微逆和 BMS 若能在同一家厂完成,沟通成本和一致性都更可控。涉及更高压储能变流环节,可参考构网型储能PCS控制板PCBA代工的工艺要求。

6.4 看同类产品经验

有没有做过储能 BMS、PCS 主控、光伏 / 并网逆变这类板子,决定了代工厂对"安规卡点 + 大电流焊接 + 户外可靠性"的理解深度。需要案例时,建议以脱敏方式沟通(如"某出海储能品牌"),并以实际打样验证为准。

附录:术语速查

术语	含义
微型逆变器(微逆)	单机 600/800W 级、把直流逆变成可并网交流的小型逆变器
MPPT	最大功率点跟踪,持续调整工作点,让光伏组件输出尽可能多的功率
BMS	电池管理系统,负责采样、均衡、保护与 SOC 估算
AFE	模拟前端,BMS 中负责高精度电压 / 温度采样的器件
SOC / SOH	荷电状态 / 健康状态,电量与寿命的估算指标
防孤岛	电网失电时逆变器自动停止并网,保护检修安全
爬电距离 / 电气间隙	安规规定的导体间最小绝缘距离
三防涂覆	在板面涂保护层,抵御潮湿、盐雾、污染
LFP	磷酸铁锂电芯,储能常用,安全性与循环寿命较好
VDE-AR-N 4105 / EN 50549	德国 / 欧洲低压并网技术标准
IEC 62619 / UN38.3	锂电池工业安全 / 运输安全标准
