离网逆变器PCBA代工：光伏水泵变频器(VFD)控制板与功率板出海SMT制造

一、2026 三大无电网市场拐点：离网逆变器与水泵 VFD 的出海窗口

做离网逆变器和光伏水泵变频器(VFD)出海，先看需求从哪来。2026 年开年的几件事，把"电网靠不住、得自己发电"这件事推到了非洲和南亚很多家庭、农场面前。下面只陈述公开事件和公开报告数字，不替任何客户做电网评价。

尼日利亚电网：四天内两度全国性崩溃

2026 年 1 月，尼日利亚国家电网在四天内两次全面崩溃：1 月 23 日(周五)是年内首次，全网 11 家配电公司供电中断、发电量一度跌至 0 兆瓦；1 月 27 日(周二)上午再度崩溃，发电量再次归零(此前 2025 年 12 月 29 日也曾崩溃)。【来源 ICIR Nigeria / Daily Post 2026】电网不稳，离网逆变器、储能逆变器和光伏水泵就成了刚需替代。

巴基斯坦：废除十年净计量，回购价砍约三分之二

2026 年 2 月，巴基斯坦电力监管机构 NEPRA 依《Prosumer Regulations 2026》把屋顶光伏从"净计量(net metering)"改为"净计费(net billing)"：存量用户仍按约 Rs25.32/度结算并受保护，新装用户回购价大幅降至约 Rs8.13/度(单位降幅约 Rs17.19，降约三分之二)。【来源 Profit Pakistan Today / Dawn 2026】另据巴电力部门口径，离网(off-grid)光伏装机已超 13,000 MW，另有报道估算分布式光伏装机约 14.5 GW(占电网近四分之一)。需要说明：这两个是"离网存量/分布式存量"口径，不是本次改革直接导致离网的量。回购价一降，越来越多用户算账后选择"自发自用+离网/储能"，对离网逆变器是利好。

印度 PM-KUSUM：延期至 2027-03-31，独立水泵单年装机翻几倍

印度新能源与可再生能源部(MNRE)已于 2026 年 4 月将 PM-KUSUM 项目完成期限延长至 2027 年 3 月 31 日；其中 Component B(独立式太阳能水泵)在 FY25(2024-25 财年)约装机 44 万台(4.4 lakh)、同比约 4.2 倍。【来源 MNRE / Drishti IAS 2026】这是光伏水泵变频器(VFD)直接相关的政策驱动盘。

两套市场口径要分开看：装机量(GW) vs 产值(美元)

谈市场体量，装机量和美元产值是两套口径，切不可混报。下表把两份独立报告的数字摆清楚。

两点务必分清：一是 "MEA 增速最快约 26.3%" 只属于 Mordor 这份离网光伏装机报告，跟水泵市场无关；二是 Fortune 口径下太阳能水泵份额最大是亚太，据报道增速最快区域为北美——不是中东非洲。把这两套数字张冠李戴，是出海做市场材料时很常见的硬伤。对应到我们做的事：离网逆变器主战场是 1–10kW 户用/小型商用，水泵 VFD 是 0.75–30kW 农业灌溉，下面逐层拆开。

二、工频(低频) vs 高频离网逆变器：变压器结构如何决定重量、成本与可维修性

离网逆变器选型的第一个分叉，是工频(低频)机还是高频机。差别的根，在那只输出变压器。

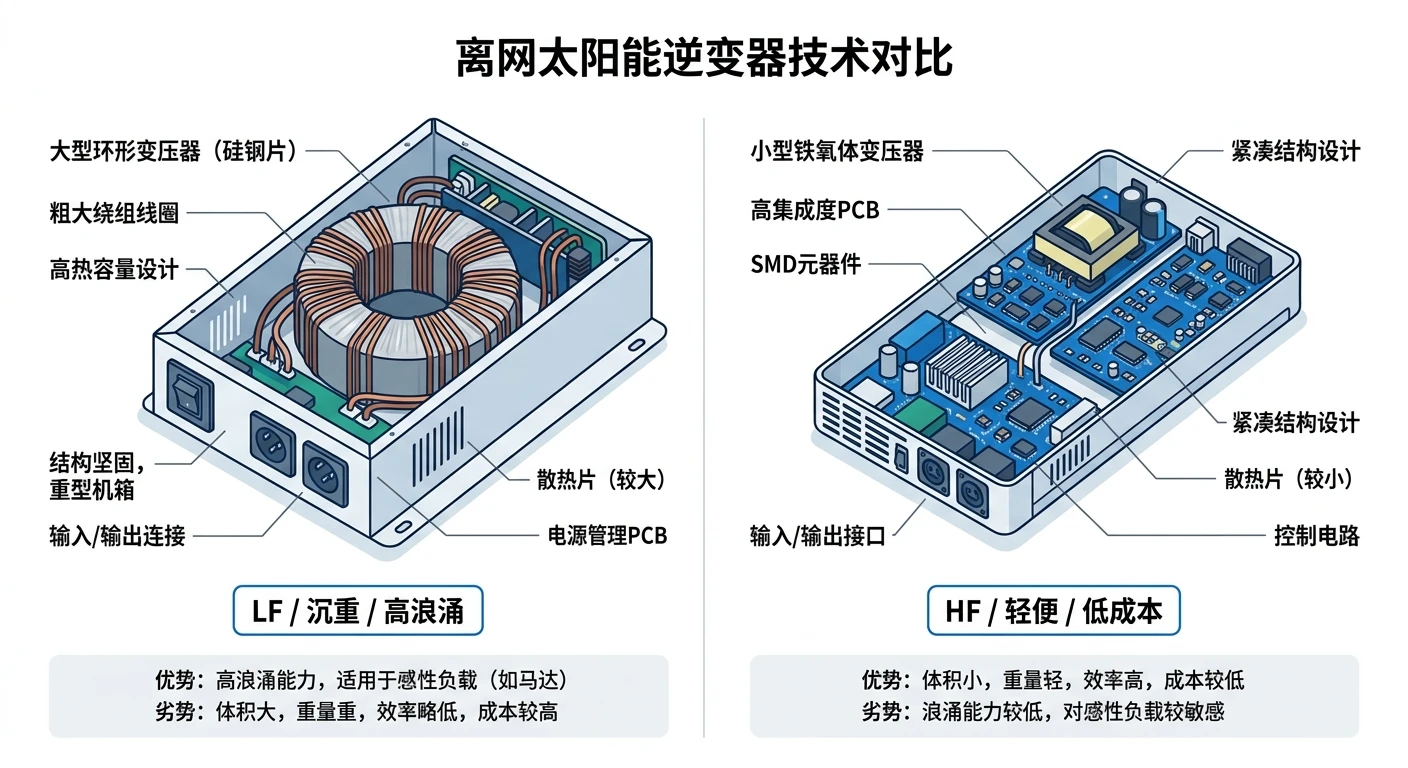

结构差异：一只工频铁芯变压器 vs 小型高频变压器

工频(低频)离网逆变器采用一只在 50/60Hz 工频下工作的铁芯铜绕变压器，体积大、铁和铜用量多；高频机则用小型高频变压器(部分机型本质上不带工频隔离变压器，俗称无变压器型/transformerless)。这一结构差异带来一致的方向性影响：工频机更重、更贵，但更结实耐冲击、对感性负载启动更友好，且电路相对简单、相对易维修；高频机更轻、更便宜、效率略高，但瞬时过载/启动大电机的能力通常较弱。具体数值视品牌方案而定。

重量与成本：同功率工频机明显更重、采购价更高

同功率下工频机明显更重——以 5kW 级为例，工频机大致在约 23–32kg(50–70 磅)区间，而同功率高频机约 9–16kg(20–35 磅)。重量主要来自工频铁芯变压器，具体重量视机型而定。成本方向同理：工频机因大体积工频变压器和更多铜铁用料，采购成本通常更高；高频机制造成本和售价更低。注意这是采购价方向，不代表全寿命成本，差价幅度也视方案而定。

可维修性与隔离：工频机电路相对简单，并自带电气隔离

一般而言，工频机功率与控制电路相对简单、铁芯变压器结构成熟，相对更利于检修；高频机控制电路更复杂，一旦核心电路损坏维修难度更高。实际可维修性还取决于厂商设计与备件供应。另一个常被忽略的点：工频变压器带来直流侧与交流侧的电气隔离(galvanic isolation)，利于零地连接与安全防护，这在很多并网/离网安规和接地要求里是加分项。下表把两类机型的工程倾向性摆清楚，供品牌方定产品线时参考。

需要补充一句：并非"高频=带不动大电机"那么一概而论。高频机带大电机偏弱，根因更多是缺少大铁芯变压器这一"储能/缓冲"体、以及浪涌持续时间常常很短，而不能简单归因于"高频变压器"四个字。确有部分设计较好的高频/混合逆变器通过更大电容和控制策略，把启动能力做到接近工频。所以选型时不宜一刀切，要看具体机型与控制方案。

三、电机启动浪涌与过载能力：水泵/冰箱这类大感性负载的选型核心

非洲、南亚的离网场景，逆变器十有八九要拖水泵、冰箱、空调压缩机。这些是感性负载，启动那一下的电流远超运行电流，选型不看浪涌只会反复跳保护。

感性负载启动电流可达额定 3–7 倍

水泵、空调/冰箱压缩机等感性负载启动瞬间存在很高的启动电流(堵转电流 LRA)，常见为额定运行电流的约 3–7 倍，部分小电机或特定工况下可更高(资料中也常见 4–8 倍、个别达 6–10 倍的说法)。具体倍数因电机类型、是否带载启动而异。所以选逆变器不能只按运行功率，要按启动浪涌留足余量。

工频约 3 倍数秒、高频通常约 2 倍——但"持续时间"和"倍数"一样关键

行业普遍的经验值是：工频机一般可承受约 3 倍(300%)额定、持续数秒的浪涌；高频机通常约 2 倍(200%)。但关键限定必须写明：高频机的"200%"往往只能维持很短时间(部分廉价机型仅毫秒级，优质机型可达 2 倍持续约 5 秒)，而电机启动浪涌通常持续约 400–700 毫秒甚至数秒。所以单看倍数不够，选型时务必同时核对浪涌倍数与浪涌持续时间。工频机浪涌的可维持时间一般为"数秒"级别，部分主流工频/变压器型机标称可达约 300% 并维持较长时间，有资料称 3 倍浪涌可维持到约 20 秒——但"20 秒"是个别机型的较高值、非普遍保证值，宜写成"数秒(个别机型可达约 20 秒，视具体型号而定)"，不要当成所有工频机的通用承诺。

带水泵选型表：先算启动浪涌，再倒推逆变器

工频机凭借铁芯变压器的"电磁惯性/飞轮效应"(铁的物理质量)，能在短时间内吸收并供给数倍于额定的浪涌电流，因此更擅长拖动电机、水泵、压缩机这类高启动电流负载。下表是带水泵/压缩机时的浪涌选型对照，帮品牌方在产品规格上把"运行功率"和"浪涌能力"两条线都写清楚。

同时变压器带来直流侧与交流侧的电气隔离，利于零地连接与安全防护。高频机因缺少这一大铁芯储能体，瞬态过载能力通常较弱——这就是为什么"非洲/南亚带水泵"这条线上，工频机和后面要讲的水泵专用 VFD 往往更受欢迎。

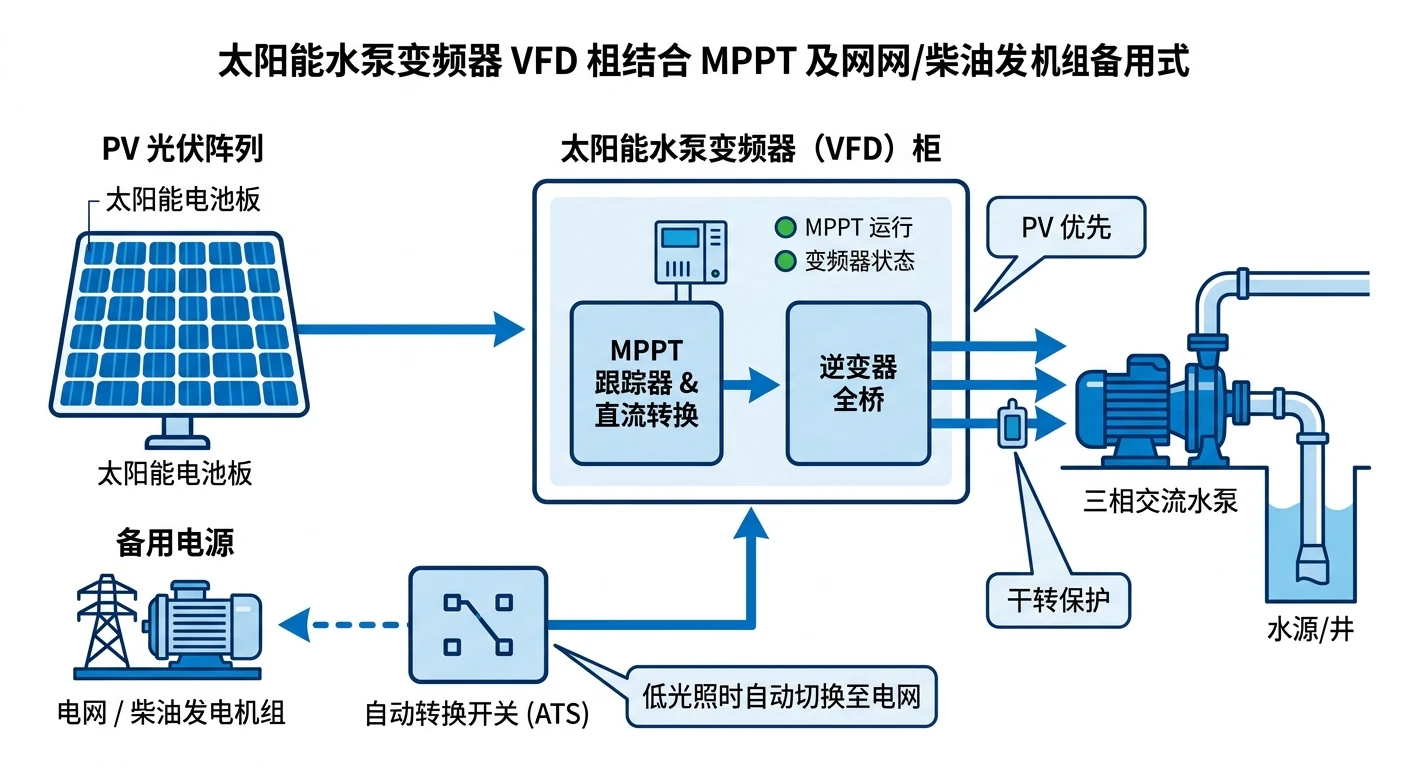

四、光伏水泵专用 VFD+MPPT 一体：DC 直驱三相泵、宽 DC 输入、市电备份

光伏水泵这条线，单靠"逆变器+普通 VFD"凑不出好用产品。市面主流是把 MPPT 和水泵工况算法做进一台光伏水泵专用变频器(Solar Pump VFD)，也叫太阳能水泵逆变器或光伏水泵控制器。

水泵工况算法已成标配

光伏水泵专用变频器已经把水泵工况算法做成标配功能：直接驱动三相交流泵、宽范围直流(PV)输入、光伏与市电/柴油发电机双输入自动切换(光伏优先，弱光或夜间切市电保证供水)、缺水/干转保护(无需外接浮球即可识别空抽)、弱光降速与休眠、日照恢复后自动唤醒自启、设定最低运行频率等。这些在 INVT、Veichi、Veikong 等多家主流厂商的同类产品上都能查到，属于行业通行配置，不是某一家独有。

宽 DC 输入、三相交流输出是常见规格

宽直流输入、三相交流输出是这类产品的常见规格。以某主流 SI23 系列为例，不同机型直流输入覆盖约 90–780VDC(如 250–750VDC、350–780VDC 等)，交流输出有三相 220–240V、380–460V 等；市面 7.5–30kW 机型也多见"直流约 350–750V 输入 + 380/460V 三相交流备用"的配置。具体数值视机型与功率段而定，不是统一固定值。

MPPT 效率宣称值与"变频 vs 定速"的节能口径

行业里多家厂商在样本和规格书里宣称 MPPT 跟踪效率可达约 99%，部分标到 99.8%、99.9%。要提醒品牌方的是：这些是厂商在理想或实验条件下自报的指标，并非现场实测或可承诺值。对外做产品规格时，稳妥的写法是"MPPT 跟踪效率可达约 99%，以所选产品实测规格为准"，不必堆叠过度精确的小数。

至于"变频比定速省多少"，要按节能口径谨慎说。可查证的是：变频(MPPT)调速相对于阀门节流/旁通等定速供水方式，因为离心泵的"相似定律"(功率约随转速三次方变化)，节能约 30%–50% 是工程界常见且有出处的区间(如 Eaton 白皮书、《Scientific Reports》2024 给水厂案例约 30%)。在光伏直驱场景下，变频还能在弱光时段维持低速出水、提升全天光能利用率。但"单日出水量提升 30–40%"这一具体数字目前缺乏权威统一出处，宜表述为"在合适日照与扬程条件下，可明显提升全天供水时长与水量"，不绑定具体百分比。

五、离网逆变器整板架构分解：每个环节落到代工 SMT 与组装工序

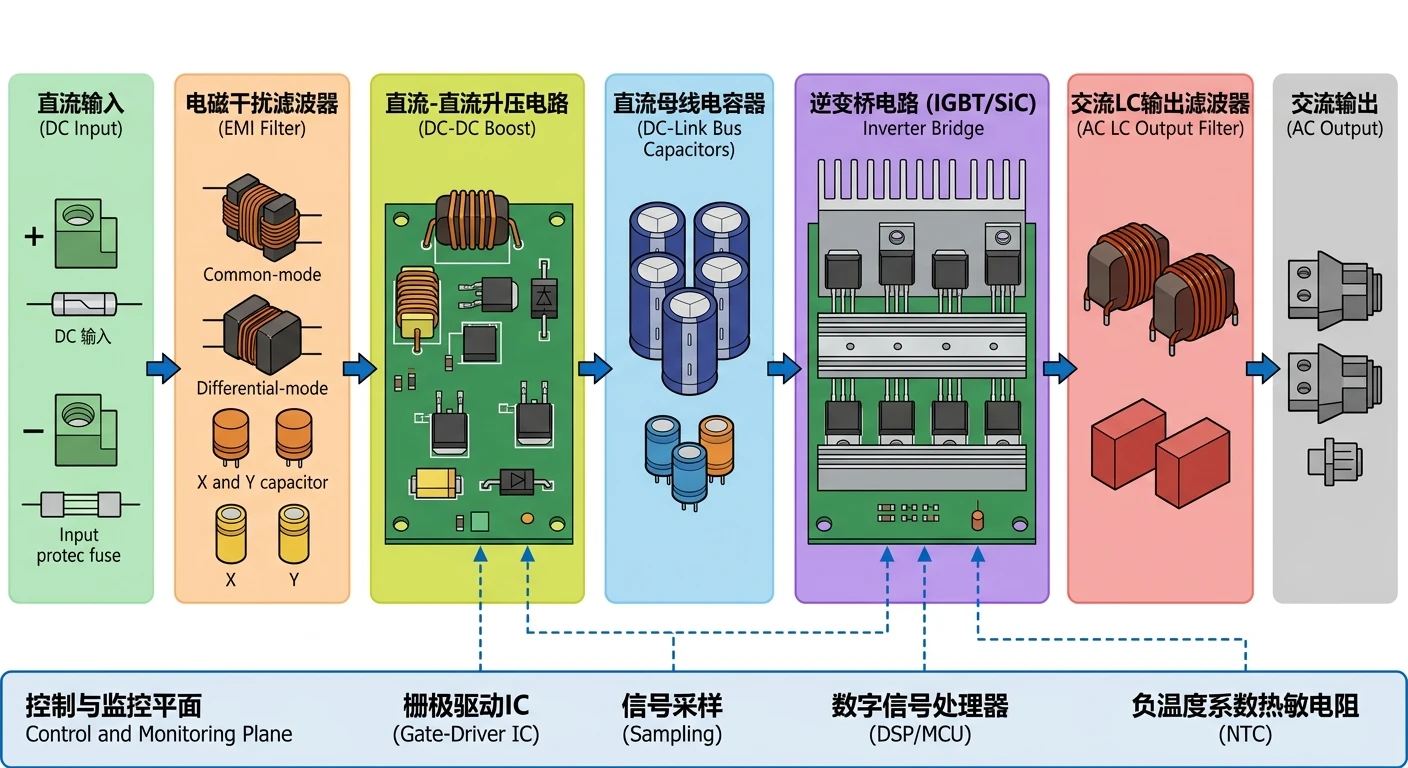

从代工视角看，离网逆变器/水泵 VFD 的整板就是若干功能段串起来。先看一张主功率链路框图，再把每段落到具体工序。

 [PV/电池 DC 输入]
        |
   [EMI 滤波]----- 抑制传导/辐射干扰，满足出口 EMC
        |
   [DC-DC 升压]--- 母线升压；MPPT 在此环节实现最大功率点跟踪
        |
   [DC-Link 母线电容]  稳压 + 提供瞬时大电流
        |
   [逆变桥 (IGBT/SiC/Si MOSFET)]  SPWM 调制
        |
   [AC LC 滤波]--- 滤除高频谐波，输出接近纯正弦
        |
   [交流输出 / 市电切换]

 贯穿全板: [栅极驱动 IC] [电压/电流采样] [DSP/MCU 主控] [NTC 测温] [保护]

每个环节对应的代工 SMT/组装工序，大致这样落：

• DC 输入 + EMI 滤波：共模电感、X/Y 电容、保险——大件多为插件/手插+波峰焊或选择性焊接，滤波小件走 SMT 贴片。
• DC-DC 升压 + MPPT：功率电感、升压管、采样电阻——升压管与驱动需精准回流焊温区控制；MPPT 采样链路走高精度贴片。
• DC-Link 母线电容：薄膜/电解电容上板，大容值电解多为插件，需控制立件与极性，AOI 复检。
• 逆变桥功率级：IGBT/SiC/Si MOSFET 或功率模块——这是核心，需 X-Ray 检测焊点空洞率、母排压接到位。
• AC LC 滤波：滤波电感+电容，输出端，组装阶段配端子/接线。
• 栅驱/采样/DSP-MCU 控制：细间距 IC、QFN/BGA——走精密 SMT + AOI + ICT；DSP/MCU 烧录在 FCT 工位完成。

把功率级和控制级在同一条产线上协同贴装、检测，是离网逆变器和水泵 VFD 代工的基本盘。这块经验和我们做光伏逆变器PCBA代工、充电桩直流DC-DC模块PCBA代工是同源的。

六、功率器件与 SPWM/THD：器件选型表与纯正弦波质量门槛

逆变器好不好用，一半看功率器件选得对不对，一半看正弦波做得纯不纯。这一章把器件定位和 THD 口径讲清楚。

IGBT / SiC MOSFET / Si MOSFET 的定位划分

在离网逆变器功率级，三类开关器件通常这样划分：Si MOSFET 适合低压(一般 600V 以下，常见于 12V/24V/48V 直流母线)、高开关频率的场合，导通损耗低、便宜；IGBT 适合电压更高(1000V 以上)、功率更大的场合，开关频率相对偏低，10kW~MW 级大功率里性价比突出、也更容易并联；SiC MOSFET 则覆盖 1000V 级以内的高频、高效需求，开关速度比 IGBT 快、损耗约低一半，但成本更高。相比传统 Si IGBT，SiC MOSFET 在同等额定与负载下半导体损耗约下降一半，或在维持相近损耗时把开关频率显著提高。具体选型还要看母线电压、功率等级与目标效率，视方案而定。

配套：栅驱 IC、母排、NTC、DC-Link 电容

功率管不是孤立工作的，配套器件直接决定可靠性：

• 栅极驱动 IC：控制 MCU/DSP 与功率开关之间的接口，把弱电控制信号放大、隔离后驱动栅极。带隔离的驱动 IC 还常集成可编程死区/防直通、退饱和(DESAT)短路保护、有源米勒钳位、软关断和故障回报，等于在器件出问题前先一步保护功率管。
• 叠层母排(busbar)：把正负母线做成多层叠合结构、中间夹绝缘层，相邻层电流方向相反、磁场相互抵消，从而把回路寄生电感降下来。对高速开关器件尤为重要——电感越低，关断时的电压尖峰越小，结构也更紧凑可靠。
• NTC 测温热敏电阻：常贴在功率模块里，靠"温度越高、阻值越低"把模块温度反馈给控制器；逆变器据此判断是否过热、降额或停机，把 IGBT/MOSFET 控制在允许结温以内。
• DC-Link 电容：能否承受纹波电流是选型决定因素。薄膜电容 ESR/ESL 低、纹波承受能力强、寿命长(常见量级约 10 万小时)、还能一定程度自愈，是现代逆变器母线的主流；电解电容胜在单位体积容量大、成本低，但 ESR/ESL 高、纹波承受弱、寿命较短(常见量级约 1 万小时)，往往多只并联才能满足要求。两者也常"电解管容量、薄膜管纹波"搭配使用，具体视方案而定。

SPWM 怎么做出纯正弦，THD<3% 的口径要写清

纯正弦波是怎么"做"出来的：逆变器用一路正弦参考波(调制波)和一路高频三角波(载波)做比较，输出一串宽度按正弦规律变化的脉冲——波峰处脉冲宽、过零处脉冲窄。SPWM 本身不消除谐波，而是把谐波搬到很高的频段，再用 LC 低通滤波器滤掉，从而得到接近纯正弦的输出电压。

质量较好的纯正弦波离网逆变器，输出电压 THD 普遍能做到 3% 以下，这也是行业常用的质量参考线。要注意三个口径：① 这是"输出电压"的 THD，不是电流；② 厂商规格书一般标注在"额定直流输入电压 + 线性负载(满载/额定功率)"条件下测得；③ THD 会随负载和负载性质变化——带电脑、变频器等非线性负载时，逆变器输出电压仍可保持低 THD，但负载电流波形会明显失真。所以引用 3% 时务必写清"额定/线性负载下的电压 THD"，不要笼统说"任何工况都 <3%"。至于空载 THD 是否一定更高/更低，没有统一定论，稳妥说法是"THD 随负载与负载性质变化，规格书通常以额定/线性负载为基准口径"。

七、重铜/大电流 PCB 工艺与户外可靠性：把功率板做扎实

离网逆变器和水泵 VFD 的功率板要过几十上百安培、还要在高温高湿多尘的户外长期服役。这章讲铜厚、爬电、标准和户外可靠性。

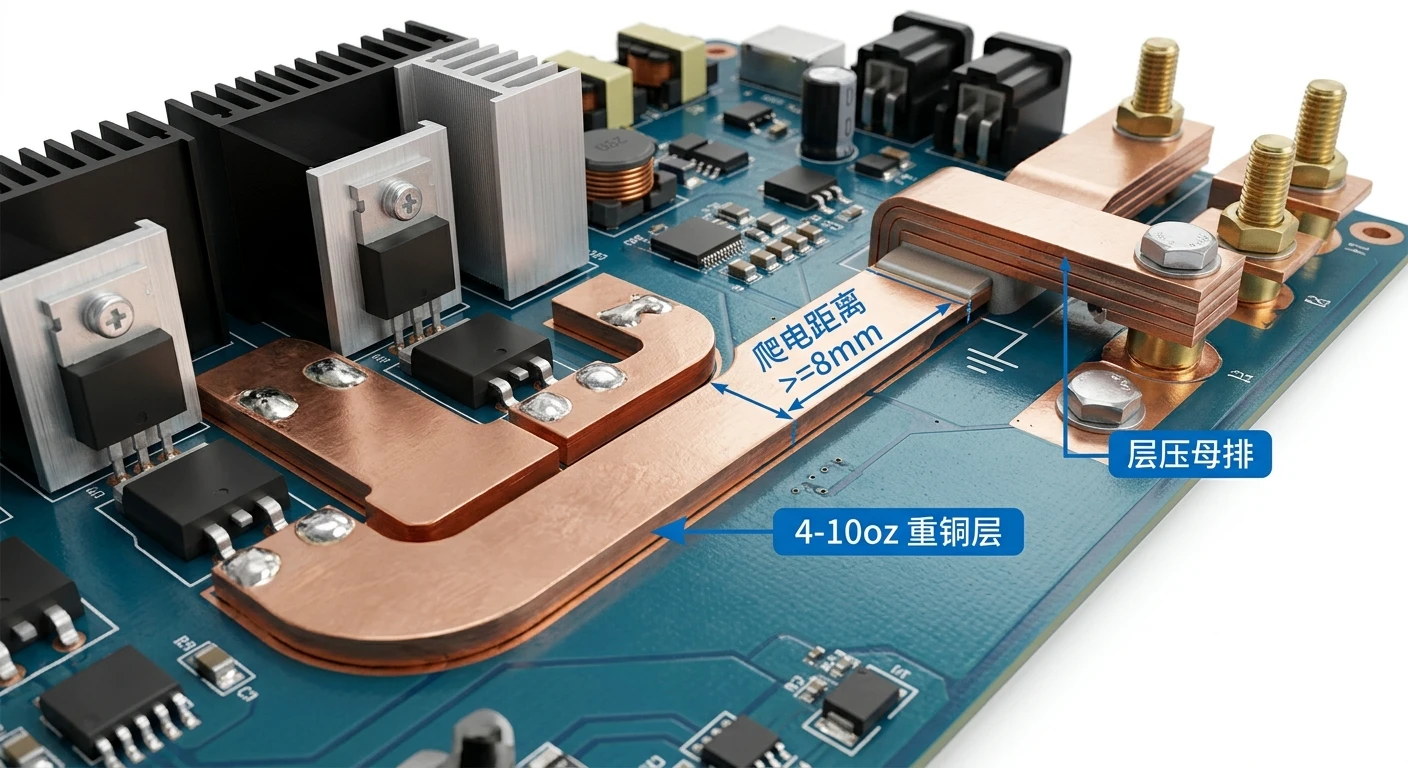

4–10oz 重铜：载流由多个参数共同决定

铜厚(铜重)越大，同等导体宽度与温升下可承载的电流越高。常规板多为 1–2oz 铜，而 4–10oz 的"重铜"工艺常用于大电流场景(如功率母线、充电桩/储能/光伏功率板)。要强调的是：载流能力由铜厚、导体宽度、允许温升、内/外层位置共同决定，不能只看铜厚单一参数，也不要写"X oz 铜=能过 Y 安培"这类固定等式——同样 4oz，不同资料给的安培数差异极大，原因是隐含的导体宽度、温升、层位不同。规范做法是按标准核算。如要给读者直观感受，可写"约"并明确前提，例如"6oz、约 1.5mm 宽的导体在约 15℃ 温升下可承载约 30A(示例值，视具体设计而定)"。

IPC-2221 管间距、IPC-2152 算载流，污染等级/CTI 归 IEC

标准要用对：IPC-2221 是 PCB 通用设计要求的基础标准(涵盖导体间距、电气间隙、材料、过孔等)，其早年载流曲线偏保守，常用于快速估算；但在"载流能力(导体宽度 vs 电流/温升)"这一专项上，业界与最新版已转向专门标准 IPC-2152——后者考虑了铜面/板厚/散热边界等因素，结果通常更贴近实测。工程上写法是："依据 IPC-2221 控制导体间距与设计规则，依据 IPC-2152 核算大电流导体的载流与温升"。载流本质是温升约束：外层导体直接对空气散热、条件较好，内层被介质包裹、散热差，同等电流下内层导体一般要明显加宽(经验上约为外层的两倍宽)。

一个常被搞混的点要纠正：污染等级(pollution degree)与 CTI/材料组别这套体系来自 IEC 绝缘配合标准(IEC 60664-1，及 IEC 62368-1 等产品安全标准)，并不是 IPC-2221 原生定义的概念。IPC-2221 给的是基于工作电压的导体间距表。谈污染等级/CTI 时应归到 IEC 60664-1。

高压节点的爬电与电气间隙

爬电距离(沿绝缘表面)与电气间隙(空气中直线距离)都随工作电压升高、污染等级(PD1→PD3，越脏越严)变差而需要加大；爬电还取决于绝缘材料的耐漏电起痕能力(CTI / 材料组别)。对高压节点(如光伏直流输入、母线)，爬电做到约 8mm 量级是一个合理区间，但务必写成"取决于工作电压、污染等级与材料 CTI，约…"：参考量级，约 800V DC、污染等级 PD2、材料组别 IIIa 时最小爬电约 8.0mm；约 1000V 同等条件可达 8mm 以上。所以可写"在约 1000V 级直流高压、典型污染等级与常见 CTI 材料下，爬电常需做到约 8mm 甚至更大，具体以 IEC 60664-1 查表为准"，切勿写成"高压一律 ≥8mm"。

户外高温高湿多尘下的长期可靠性

离网/水泵逆变器多装在户外或泵房，环境严苛。功率板除了重铜和爬电管控，还要做户外可靠性防护：三防漆、灌封各有适用场景，这里点到为止——三防漆和灌封的区别、各自适配什么器件，可以参考我们这篇微型逆变器灌封工艺与三防漆区别。配合PCBA可靠性测试与IPC-A-610把焊点等级和老化测试卡住，板子才能在高温高湿多尘下长期服役。前级如果带 PFC 充电(对应充电桩经验)，功率密度和散热设计也要一并考虑。

八、出口认证、功率谱与 SIT 承接落点

产品做好了，能不能卖到欧洲、非洲、南亚，看认证。这章把出口认证、功率谱和我们能承接的范围讲清。

光伏逆变器出口认证：IEC 62109、VDE 与 ISO9001 各管什么

认证分层级，不能互相替代：

说白了：IEC 62109-1(通用)+ IEC 62109-2(逆变器专用)是核心，二者必须配套；出口欧洲市场还要满足 VDE-AR-N 4105 等并网要求(VDE 体系)。ISO9001 管的是"把活儿干稳定的体系"，IEC 62109/VDE 管的是"这台逆变器产品本身安全合规"——做出口两类通常都要，且不能拿体系认证冒充产品认证。VDE 既是机构名也是德国标准体系，别笼统说"拿了 VDE 就万事大吉"。

功率谱：离网 1–10kW、水泵 VFD 0.75–30kW

SIT 承接落点：给品牌方做控制板+功率板 SMT 与整板组装

山西英特丽给离网逆变器、光伏水泵逆变器(VFD)品牌方做控制板+功率板 SMT 贴片与整板组装(PCBA/ODM 代工)，不做自有品牌，不与客户抢市场。我们的差异化来自和这类功率板同源的量产工艺：子公司 TNC 做 7–480kW 充电桩，积累了 IGBT/SiC 大功率功率板、PFC 前级、母排/重铜大电流的工程经验，这套经验和离网功率板、水泵 VFD 功率级是同源的，可参考我们的光伏逆变器SiC功率板PCBA代工。落到代工，给品牌方的四件套是：

• 厚铜大电流工艺：4–10oz 重铜、母排压接，按 IPC-2152 核算载流与温升。
• 高压隔离与爬电间距管控：按工作电压、污染等级、材料 CTI 留足爬电与电气间隙(IEC 60664-1 口径)。
• SiC/IGBT 焊接 X-Ray 检测：功率管/模块焊点空洞率把控，采用与 BGA 同类的 X-Ray 检测与返修工艺。
• AOI+ICT+FCT+老化全流程测试：贴装到功能、老化逐站卡，DSP/MCU 烧录在 FCT 工位完成。

厂房 32000㎡、30 条 SMT 产线，通过 IATF16949 / ISO9001 / ISO13485。其中 IATF16949 + ISO9001 提供的质量基线，正是品牌方产品去对接 IEC 62109 安全认证时所需要的过程管控底子——体系归体系、产品认证归产品认证，我们把体系这层做扎实，帮客户把产品认证那一步走顺。储能方向若有需求，也可参考储能BMS电路板加工。

附录：术语表
