储能BMS主控板、采样板和通信板成套交付，版本怎样配套？

储能项目询价时常会同时发来几份BOM：主控板、采样板、通信接口板各一份。制造方按图完成每块板，只解决了单板制造问题。若这几类板要作为一套BMS交给装配方，还需要明确哪几个版本允许放在一起、每套分别有多少块，以及这套组合验证到了哪里。

BMS是电池管理系统。不同设计可能将上述功能分成多块板，也可能把通信接口集成在主控板上。本文按功能讨论配套关系，不规定所有BMS必须采用三块独立板。板卡组成的基础介绍可参照新能源储能BMS PCBA代工的制造对象。

订单中的“一套”，先写成能点数的清单

一套包括哪些板型、各自数量、是否带线束和连接附件，应该在订单评审时写清。采样板数量往往与被监测模块和通道分配有关；通信板是否单独供电、由谁准备线束，则影响组合工装和交接条件。不要把“成套”仅理解为几块板装进同一只箱子。

ADI的AN-2093应用笔记介绍了一种主控、接口与采样模块协作的评估方案，并要求软件中的模块数量与实际连接相对应。TI的TIDA-010271储能参考设计也包含板内和板间的菊花链通信接口。两种方案的器件与实现不同，但都提示：数量、连接结构和软件配置需要一起确认。这只是方法实例，不要求客户采用这两套参考设计。

成套外协还有不同交付深度。可以只按批准清单制造并分组包装，也可以增加程序烧录、单板功能测试或组合联调。报价中应逐项列出包含内容，以及客户还需要完成的电池系统和整机试验。制造方承接PCBA成套交付，并不自动承担电池系统设计或全部系统性能验证。

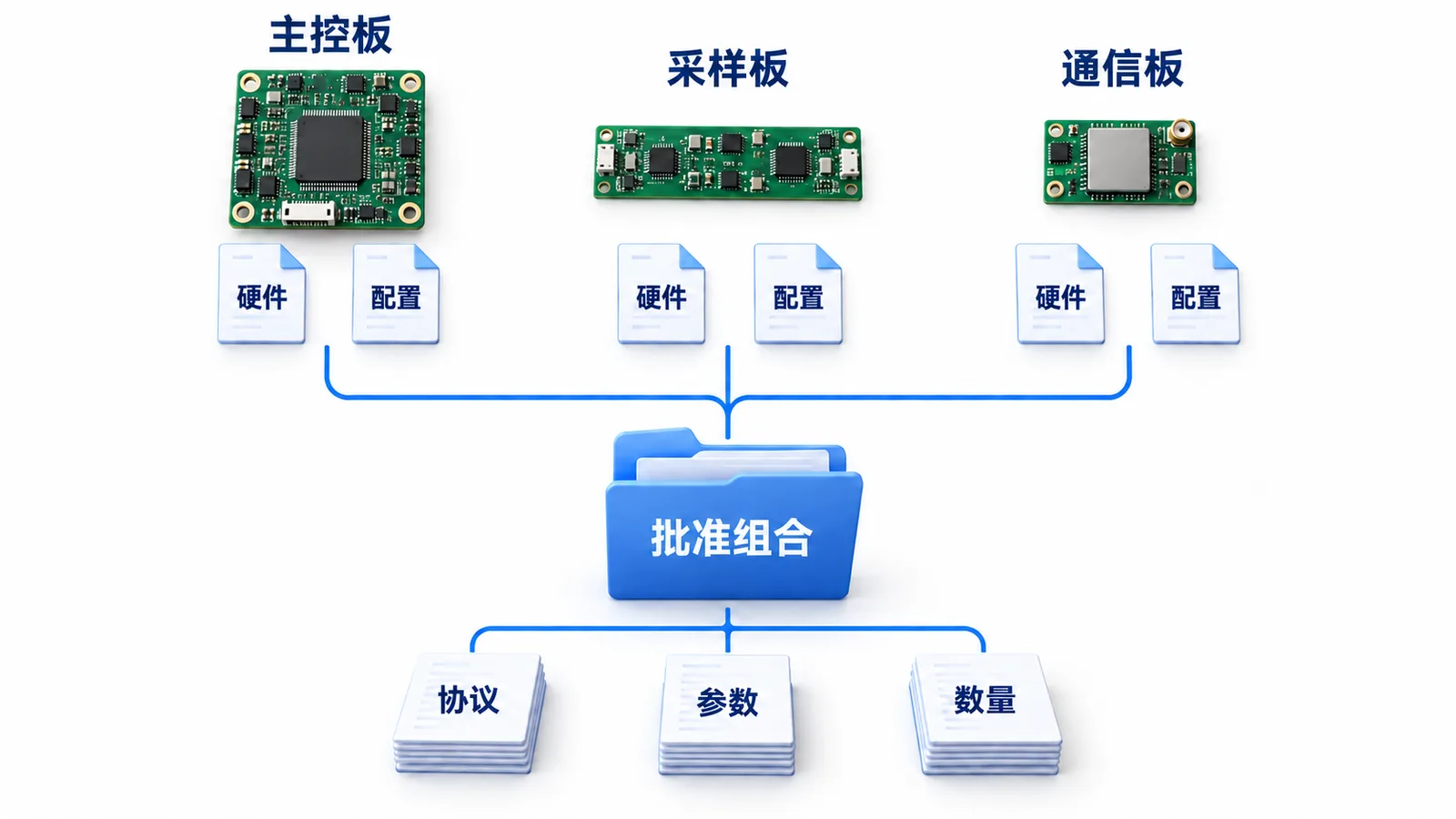

版本配套表要记录组合，不能只收集“最新版”

建议为批准组合设置一个可识别的配置编号，并关联各板的制造资料。编号只是便于检索，真正的依据是表内文件、适用范围和验证记录。主控板换了固件、采样板换了监测器件或通信板调整了报文映射，都可能需要重新评估这组组合。

手机端可左右滑动查看完整表格。

并非每块采样板或接口板都有可烧录固件。对于没有独立主控的板，应记录器件型号、硬件配置及由上位主控下发的初始化设置；不应为了填表虚构一个固件版本。相反，同一固件名称也可能加载不同参数，因此只抄软件版本号仍不完整。

以一个假设的变更情形说明：采样板硬件不变，主控程序调整了温度数据的单位或无效值表示。旧通信程序即使仍能收到报文，也可能按原规则解释数据。这类变化应记录在配套表和接口文件中，由设计方确认兼容范围，不能由仓库凭“都是新版本”决定组合。

能收到报文，还要确认收到的是哪块板、哪个通道

接口核对可分三层。先看电气与连接条件，包括供电、参考地、隔离、线束和终端配置；再看协议帧与寻址；最后看数据的业务含义，例如测量单位、正负方向、通道顺序、状态位和无效数据标记。前一层通过，并不能替代后一层的核对。

TI的BQ79616-Q1软件参考资料，将唤醒、自动寻址和读取电芯电压分别说明，其寻址示例需要处理器件数量以及链中的角色。这是特定芯片方案的规则；其他项目可能采用不同的节点识别方式。对于外协验收，可据此追问：工装怎样证明实际连接的节点齐全，返回数据与实物位置怎样对应？

测试时，可在批准的模拟条件下有区别地改变某个输入，沿“采样端口—主控内部对象—对外报文”检查同一通道。输入全部设成相同值，容易掩盖通道顺序错误。对配置中未启用的通道、缺少的模块和过期数据，也应检查是否按设计呈现，而非被默认值伪装成正常测量。

通信恢复后的行为同样需要统一。主控重启时，通信板能否识别旧数据已失效；某块采样板暂时不回应时，系统会报告缺失、保持旧值还是进入其他状态，都应依据设计文件给出预期结果。超时时间和恢复策略按项目设计定义。

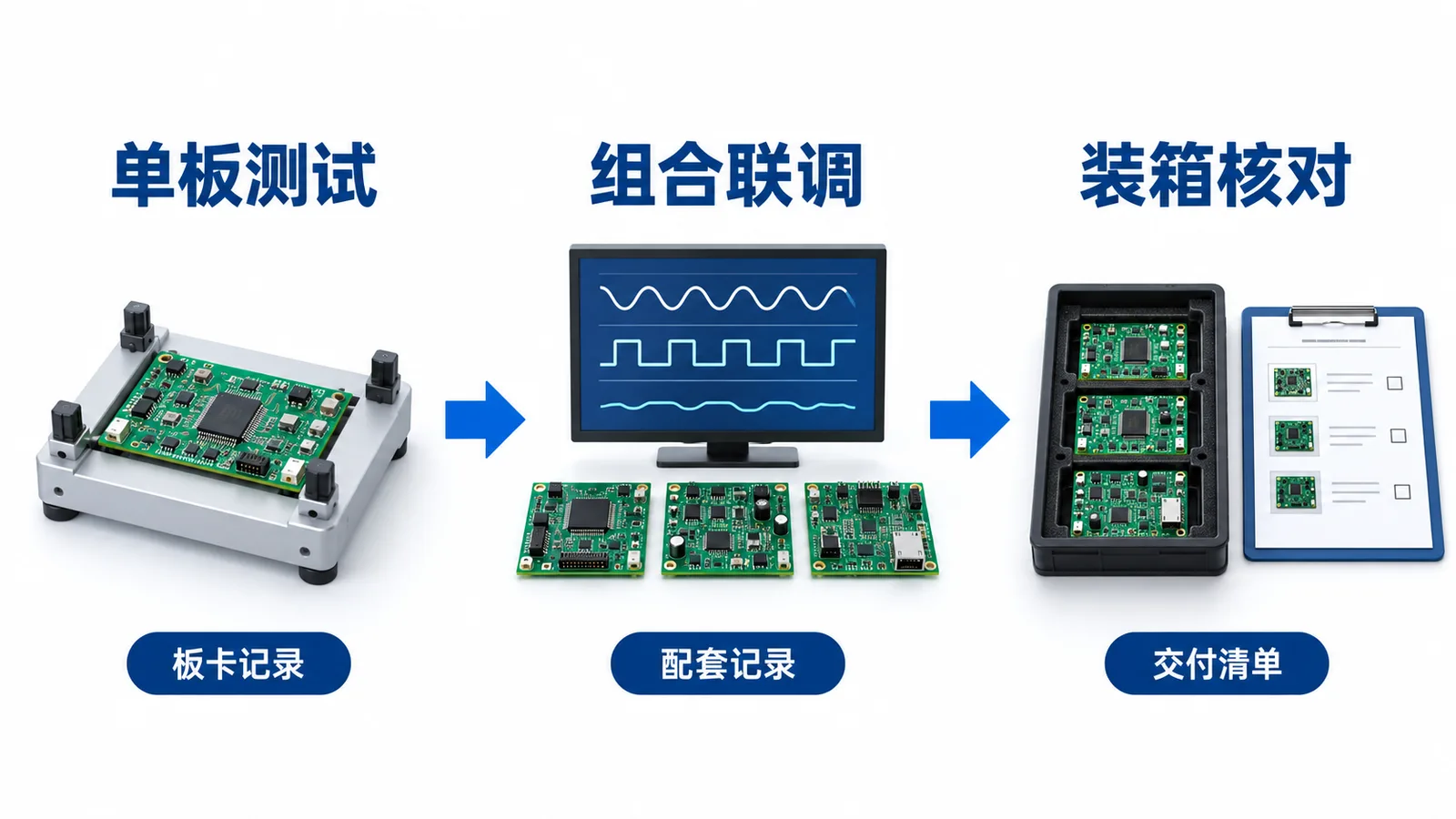

单板测试之外，把组合联调覆盖的项目单独列出来

单板功能测试用于发现装配、烧录、接口及规定功能的问题。采样板的通道、采样与异常输入检查，可先参考储能BMS采样板PCBA验收清单。组合联调则检查实际配套后的身份识别、数据传递和状态交互，两类记录应能相互关联。

手机端可左右滑动查看完整表格。

这些是项目评审用的覆盖示例，不是所有BMS统一的出厂规程。逐套执行哪些项、哪些留在样机或阶段性验证中，应由设计、质量和制造方按风险及工装条件确认。采用接口模拟时，应写明尚未覆盖的真实电池、功率执行部件与整机协同项目。

工装本身也要有配套版本。NI的测试系统部署资料将代码、配置及运行依赖分别列出；据此整理组合工位时，应同时核对测试程序、协议解析文件、连接附件和适用板型。只更新主程序而遗漏报文配置，可能让工位误读新组合。这里只借鉴配置管理方法，不限定必须使用某一测试平台。

一套里面换一块板，重新核对配套关系

返修、补发或缺料改版可能让同一套板卡来自不同制造批次。批次不同本身不等于不能配套，关键是替换板是否属于已批准组合，以及需要补做哪些检查。应保留原成员与新成员的关联记录，不能只把装箱单上的数量补齐。单板层面的物料与程序追溯，可参考储能PCBA质量追溯方法。

更换前先核对新板硬件、物料与配置；再依据变更影响决定组合复测范围。如果改动涉及报文、地址识别或保护状态联动，应由相应设计责任方确认覆盖。物料变化的申请与证据可参照储能PCBA关键器件替代评审，最终批准范围还要回写到这套BMS的配置记录。

若板卡存在逐板校准数据，不应把旧板的校准文件当作通用参数直接复制到新板。先区分项目共有设置、与物理位置有关的配置和与该板实测关联的数据，再按批准方法写入、复读或重新校准。外观相同和固件相同，都不能替代这项区分。

装箱时核对实物，留下可复查的成员清单

下面是供项目沟通填写的成套交付记录示例，不是英特丽客户实测或内部制度。电子记录中可以为每类板设置多行，按实际数量逐块关联。

标签用于指向记录，仍需核对标签与板上可读取身份或制造记录是否一致。按项目约定完成分组包装和静电防护，将安装顺序、接口限制及尚待完成的系统验证一并交接。若本次只交散板而不执行组合测试，也应在清单中明确交付范围。

采购与工程常见问题

三类板必须使用相同的版本号吗？

不必。不同板型可以按各自节奏编号，重要的是它们被明确列入同一批准组合，并有相应验证依据。统一编号形式不能证明兼容，编号不同也不能直接判定不兼容。

客户只提供各板BOM，能否先评估报价？

可以先讨论制造与物料范围，同时补充Gerber、装配资料、各板数量和拟定交付深度。组合测试所需的协议、程序及正式判据可在技术评审中逐步完善；报价需标明资料未定部分，避免把尚待开发的联调工作算作已包含服务。
