一、工业读码器与机器视觉相机多板堆叠硬件特征

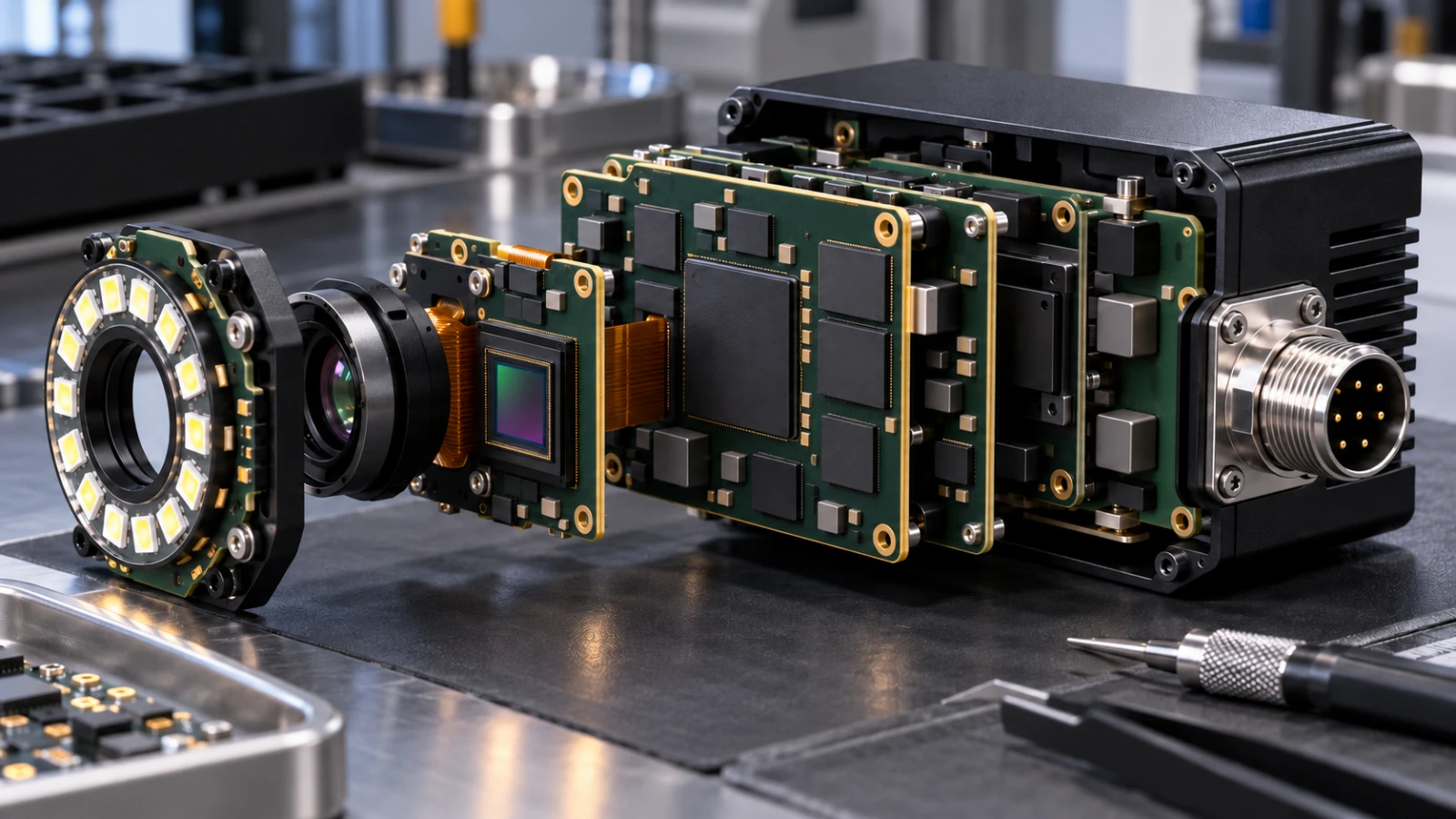

不同于消费级安防摄像头，工业固定式读码器与智能相机需要在微秒至毫秒级曝光时间内捕获高速移动工件上的微米级激光蚀刻码（DPM）或极低对比度缺陷。要在火柴盒至拳头大小的铝合金防护壳体内塞入光学成像、多角度频闪照明、边缘深度学习推理与工业总线通信，硬件通常采用 3 至 4 块高密度 PCBA 通过板对板（BtB）连接器或软硬结合板立体堆叠而成（在边缘算力散热与高速互联上与边缘AI机器视觉控制器PCBA一脉相承）：

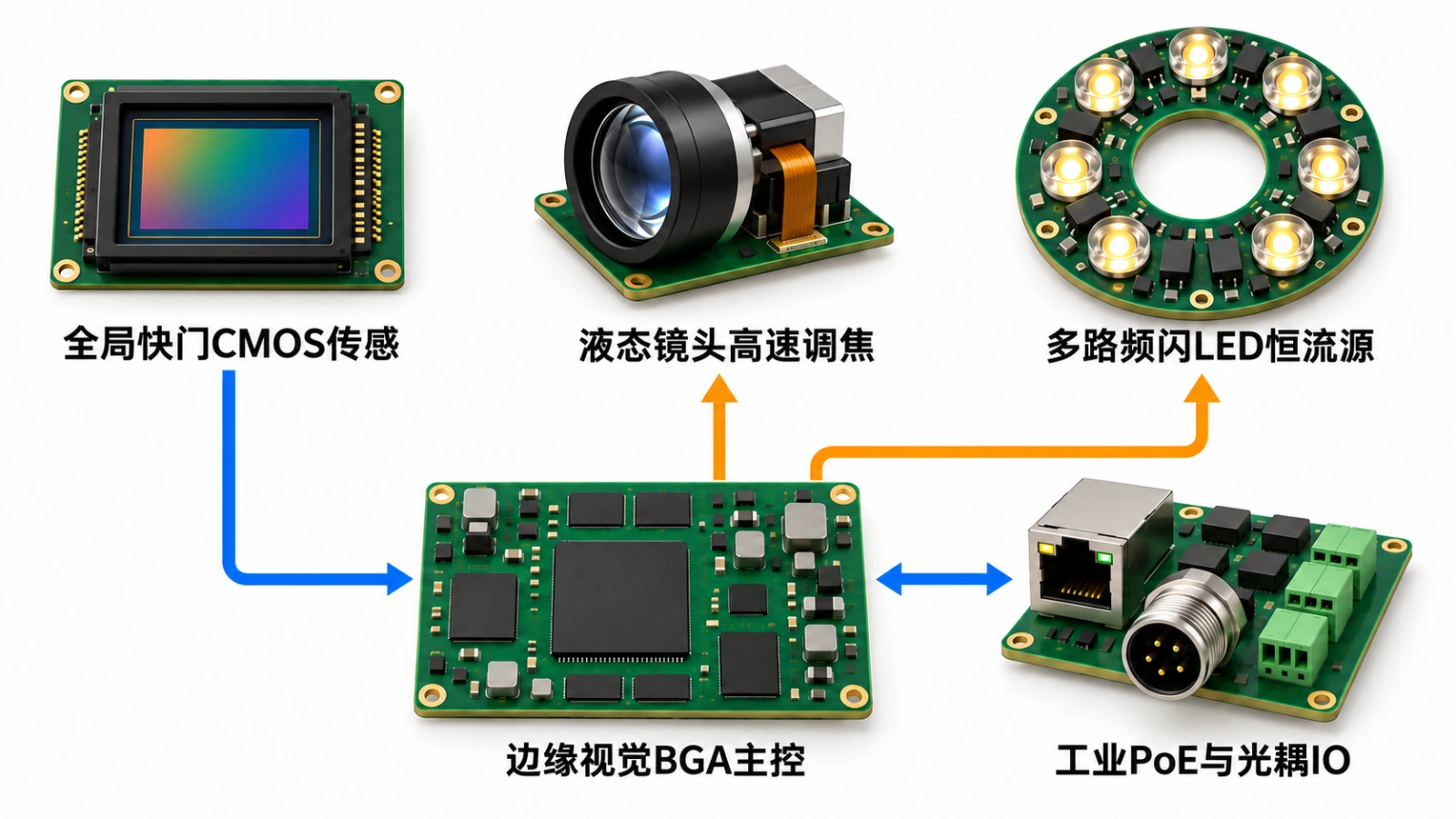

- 全局快门（Global Shutter）CMOS 图像传感小板：搭载高帧率全局快门 CMOS 传感器（多采用 CLCC、陶瓷 LGA 或特殊光学 BGA 封装），外围紧贴超低噪声 LDO 供电网络与 MIPI CSI-2 / Sub-LVDS 高速差分走线，对贴片倾斜角（Tilt）、旋转偏移及表面微尘颗粒度极其敏感。
- 边缘 AI 视觉主控与高速存储板（HDI 盲埋孔板）：集成带 NPU/DSP 加速核的工业视觉 SoC 或 FPGA、LPDDR4/LPDDR4X 高速内存及 eMMC 闪存，普遍采用 6～10 层一阶或二阶 HDI 板，包含大量 0.4mm/0.5mm pitch 细间距 BGA 与 0201 去耦电容。
- 多分区环形频闪 LED 光源与液态镜头驱动板：配置高流明红/白/蓝/红外多波长 LED 阵列、大电流微秒级脉冲恒流源 IC，以及用于毫秒级变焦的液态镜头（Liquid Lens）高压/音圈驱动电路。
- 工业以太网（PoE）与光耦隔离 I/O 接口板：支持千兆以太网（GigE Vision / PROFINET / EtherNet/IP）、24V 工业宽压电源输入、高速编码器触发输入及 NPN/PNP 光耦隔离剔除输出。
| 读码器/智能相机板卡模块 | 核心器件与基板特征 | 批量组装典型失效风险 | SMT 与全工序制程管控重点 |
|---|---|---|---|
| CMOS 图像传感器板 | 光学级 LGA/BGA 传感器、0201 低噪滤波电容、黑色消光阻焊油墨基板 | 传感器焊后俯仰倾斜导致焦平面偏离（边缘失焦）；保护玻璃表面助焊剂挥发物凝结成雾 | 光学传感器专用吸嘴与高温保护膜管理、氮气回流焊低挥发曲线、无尘工位撕膜与光轴共面度抽检 |
| 边缘 AI 主控与存储 HDI 板 | 视觉 SoC/FPGA（0.4mm pitch BGA）、LPDDR4、高频差分晶振、盘中孔（VIPPO） | 细间距 BGA 枕头效应（HoP）或短路；LPDDR4 高速眼图裕量因阻抗波动恶化 | 3D SPI 锡膏体积监控、十温区氮气回流焊、3D X-Ray BGA 空洞与球形率逐批检验 |
| 环形频闪光源与液态镜头板 | 大功率窄脉冲 LED、铝基/高导热 FR-4、液态镜头高压驱动 IC、FPC 软排线接口 | 频闪脉冲大电流下 LED 底部散热焊盘空洞过热光衰；环形排列 LED 发光角度倾斜 | 散热焊盘分窗导气钢网、贴片高度与共面度 AOI 建模、脉冲恒流波形测试 |
| 工业电源与千兆接口子板 | PoE 网络变压器、M12 航空插座、TVS 防浪涌管、高速光耦、板对板精密连接器 | 多板堆叠 BtB 连接器公母座应力脱焊；M12 重型接插件通孔透锡不足 | BtB 连接器贴装位置精度严控、选择性波峰焊透锡加固、工业级群脉冲与耐压测试 |
二、CMOS 图像传感器光轴平整度与光学窗口无尘管控
在定焦或液态镜头变焦读码器中，镜头像方焦深往往仅有数十微米。如果 CMOS 图像传感器在回流焊接后相对于 PCB 基准面出现超过 0.5° 的俯仰角（Tilt）或高度偏斜，采集到的二维码图像就会出现“左半边清晰、右半边模糊”的现象，严重拉低高速流水线上的首读率（Read Rate）。
2.1 光学传感器对称焊盘设计与低应力氮气回流
为防止传感器在锡膏熔融阶段因表面张力不均发生自对准偏斜，工程团队在 DFM 审查阶段严格核对传感器焊盘阻焊开窗（SMD/NSMD）对称性，并使用纳米涂层电抛光激光钢网确保每颗微焊盘锡膏体积高度一致。在贴装环节，山西英特丽产线采用西门子（ASM SIPLACE）高精度贴片机，通过高分辨率仰视视觉相机识别传感器封装基准并控制下压行程；回流阶段则开启氮气保护，抑制助焊剂剧烈飞溅污染传感器周边区域。
2.2 光学窗口耐高温保护膜与洁净组装规范
工业 CMOS 图像传感器出厂时表面贴有耐高温聚酰亚胺保护膜。在整板完成 SMT 回流焊、板对板扣合以及外围三防处理之前，严禁提前揭除该保护膜；同时禁止对带图像传感器的子板采用超声波清洗或浸泡水洗，避免清洗液渗入微米级光学腔体或损坏内部微透镜阵列（Microlens）。只有在进入洁净光学组装工位安装镜头座与偏振滤光片前，才由作业员在离子风机除静电环境下规范撕膜并进行光路微尘点检。
三、高算力视觉 SoC 细间距 BGA 与软硬结合板焊接控制
新一代 AI 读码器需在板端直接运行深度学习字符识别（OCR）与畸变条码重构算法，主控板普遍搭载高引脚密度的视觉 SoC 与双通道 LPDDR4X 颗粒。与此同时，为了将主控板、传感板、光源板与尾部接口板折叠装入紧凑壳体，多板之间广泛采用软硬结合板（Rigid-Flex PCB）或高密度板对板（BtB）连接器。
- 0.4mm Pitch BGA 与盘中孔（VIPPO）X-Ray 检测：针对 HDI 主板上的核心算力芯片与底部接地散热焊盘，产线在回流焊后使用德国 phoenix X-Ray 透视检测设备，严格按照BGA与底部焊盘X-Ray抽检方案排查桥连、冷焊、枕头效应及空洞率，确保视觉芯片在满算力连续运行时的热传导通道顺畅。
- 软硬结合板（Rigid-Flex）过炉治具支撑与水分烘烤：FPC 柔性区聚酰亚胺材料极易吸湿，若贴片前未按规范执行预烘烤，回流高温下易发生分层起泡。产线对所有软硬结合板严格执行上线前恒温除湿烘烤，并使用全贴合磁性定位合成石载具固定柔性弯折区，确保刚性区 BtB 连接器共面度达标。
四、光学标定配合、频闪老化与多品种批量交付体系
工业机器视觉产品型号丰富（涵盖不同焦距、光源颜色、偏振配置及通信协议），但单款主力机型在新能源或物流自动化改造项目中又具备数千至数万台的持续翻单需求。山西英特丽结合SMT快速换线（SMED）管理机制与定制化 FCT 测试流程，协助客户高效完成单板与整机前道检验：
- 高速 MIPI 图像通路与暗电流坏点测试：在 FCT 工位点亮 CMOS 传感器，在全黑遮光与均匀积分球光源下读取原始图像帧（RAW Data），自动筛查亮点、暗点、行列坏线及 MIPI 差分链路误码。
- 多通道频闪 LED 恒流触发与液态镜头阶跃响应验证：模拟外部光电传感器高速触发信号，利用光电探头与示波采集卡核验多路 LED 频闪脉宽同步精度，并测试液态镜头驱动器在不同电压指令下的屈光度调节响应。
- 高低温满载跑帧老化与条码全追溯：支持按客户要求配置动态跑帧老化架，并将每套多板组件的微雕序列号、CMOS 传感器批次号及 X-Ray 检测记录录入PCBA序列号与条码追溯系统。
五、工业读码器与机器视觉 PCBA 代工常见问题（FAQ）
工业读码器 PCBA 上的黑色消光阻焊油墨对 SMT 贴片和 AOI 检测有什么影响？
为消除腔体内部杂散光反射，图像传感器板与光源板普遍采用哑光黑阻焊油墨（Matte Black Solder Mask）。黑色背景与元件引脚、碳膜电阻的光学对比度较低，容易导致普通视觉相机识别偏位或 AOI 误报。山西英特丽通过调整贴片机同轴/环形多角度光源配比，并建立专用 3D AOI 焊点高度与多光谱检测模板（详见AOI程序版本管理规范），确保哑光黑板检出率稳定。
软硬结合板（Rigid-Flex PCB）在工业智能相机代工中如何防止弯折区断裂或虚焊？
软硬结合板在刚柔交界处存在应力集中风险。我们在拼板阶段要求保留刚性外框支撑，贴装与回流全程使用带压扣的平整过炉托盘，防止热风吹拂导致柔性带抖动移位；分板环节则采用激光无接触切割或专用冲切治具，杜绝拉扯柔性线路。
大功率频闪 LED 光源板如何控制发光角度一致性与散热可靠性？
工业读码器依赖多颗大功率 LED 在数百微秒内输出高强度脉冲光。如果 LED 焊盘两端锡量不均，回流时易产生“立碑”倾向或微小仰角，导致投射光斑出现暗区。产线通过阶梯钢网精准控制散热盘与电极盘锡量比，并在炉后对 LED 阵列平整度实施全检。
山西英特丽能否承接工业视觉与智能传感设备的中大批量 PCBA 代工？
可以。山西英特丽晋城基地拥有 30 条西门子高速 SMT 产线，配备 KOH YOUNG 3D SPI、在线 AOI、十温区氮气回流焊及德国 phoenix X-Ray 等全套精密制造与检测设备，已稳定服务多家工业自动化、机器视觉及边缘AI视觉控制器客户，支持从 NPI 新产品导入到万台级批量交付。
