智能洗地机控制板PCBA代工：无刷驱动与防潮三防涂覆量产要点

一、智能洗地机硬件架构与售后高频失效倒推的制造重点

打开百度搜索“洗地机控制板”或翻阅终端消费者反馈，“洗地机主板进水失灵”始终排在售后故障首位。家用洗地机在高频推拉、180° 躺平伸入床底以及基站高温烘干过程中，污水箱泡沫、水汽凝露及含清洁剂的微细水雾很容易沿风道或线束护套渗入电器腔体（水汽腐蚀挑战与无缆泳池清洁机器人控制板PCBA相近，但洗地机还叠加了基站市电加热与高频启停冲击）。

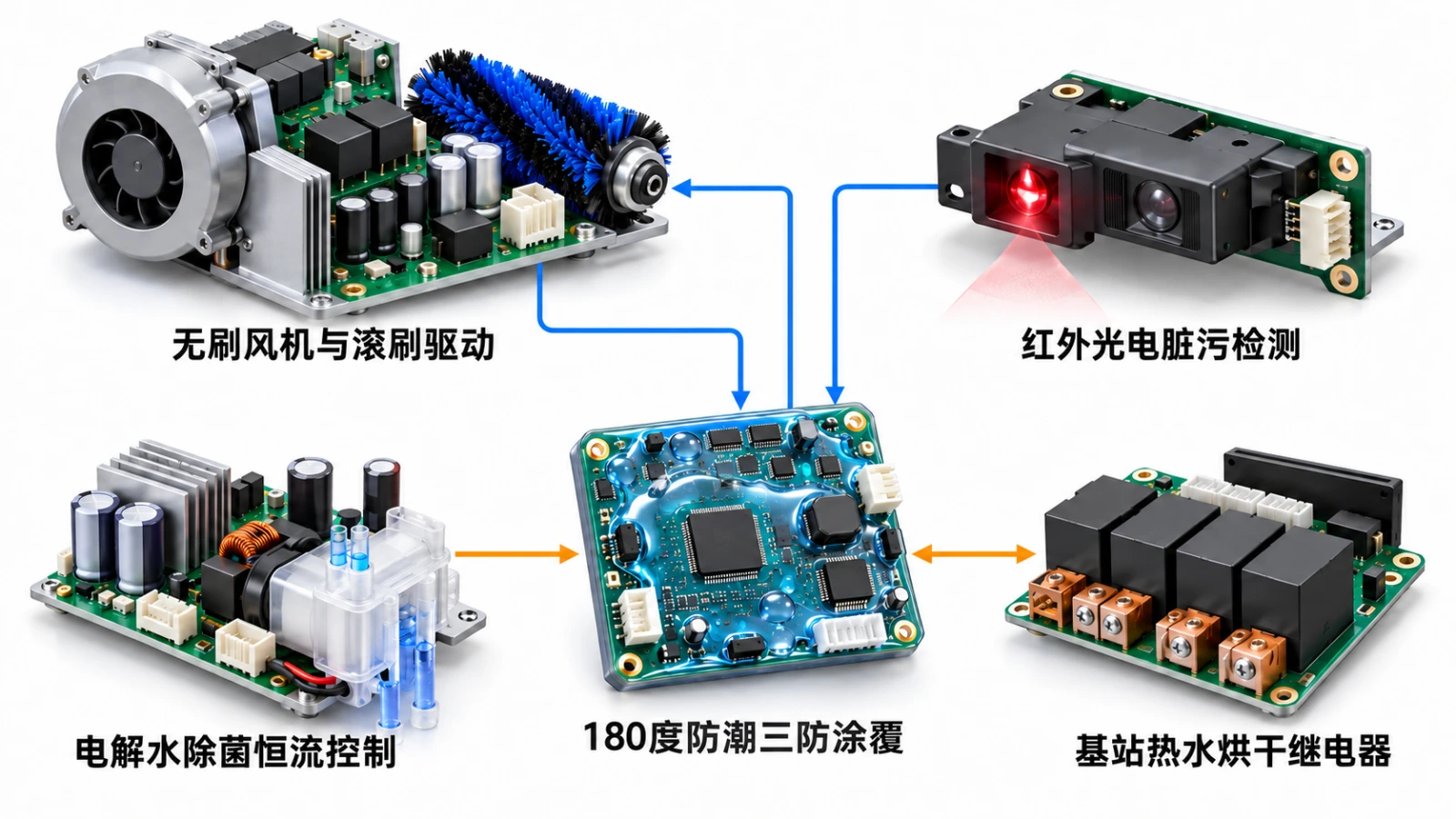

从硬件分区来看，主流智能洗地机通常由“机身主控与多电机驱动一体板（或主控板+独立风机驱动板）”、“手柄按键与屏显板”以及“自清洁充电基站电源控制板”三部分组成：

二、应对 180° 躺平水汽与泡沫倒灌的三防涂覆与封胶工艺

当用户将洗地机放平至 180° 清洁沙发底或床底时，污水箱内的气液分离风道高度降低，带有表面活性剂的泡沫水汽更容易被负压风机吸入机身内部。含表面活性剂的液体表面张力极低，一旦附着在未受保护的 PCBA 表面，会迅速渗入 QFN 主控芯片、预驱 IC 及排针连接器底部，在数十伏电池母线电压下发生剧烈的电化学腐蚀与铜枝晶生长。

2.1 全自动选择性三防漆加厚涂覆与连接器密封

针对洗地机主板的高防潮需求，普通手工刷涂极易出现漏涂死角或涂进连接器插孔导致接触不良。在山西英特丽产线上，洗地机主板通过全自动选择性三防涂覆机完成双面精密喷涂：对主控 MCU、栅极驱动芯片、高阻抗水位检测区执行均匀成膜覆盖，同时对滚刷电机线束插座、红外传感器排线座、语音喇叭座及烧录测试点实施严密避让（遮蔽边界划分可参考液冷储能控制板三防漆禁涂区域遮蔽规范）。对于部分极高湿区的分板接口，还可在插接压合后在端子根部增设 UV 固化胶或有机硅密封胶点涂工序。

2.2 异形板拼板支撑与在线 AOI 焊点复核

为塞入洗地机狭窄的圆柱形机身手柄或电机罩间隙，洗地机主控板常采用带大面積内挖槽、弧形边或 L 形的异形 PCB 设计。此类异形板在过回流焊炉与波峰焊时极易发生热变形下垂。工程团队需在拼板设计（DFM）阶段增加加强筋工艺边与过炉合成石托盘，并在回流焊后通过在线 AOI 逐板扫描细间距引脚与片式阻容（程序管理参考AOI程序版本管理与误报漏报复判规范）。

三、大扭矩滚刷与基站加热继电器的大电流 DIP 插件管控

在机身驱动板与自清洁基站板上，既有微间距贴片芯片，又密集排布着 20A～30A 大电流插片端子、大容量电解电容、水泥/线绕功率电阻、压敏电阻及热水锅炉控制继电器。如果 DIP 插件工序爬锡高度不够或存在大气孔，基站在执行 60℃～85℃ 热水洗与热风烘干的长时间满载运行时，高接触电阻会导致焊盘碳化甚至烧融塑胶底座。

产线严格执行DIP插件加工极性剪脚与透锡验收标准，对大热容电源插件采用预热充足的波峰焊或选择性焊接配方，确保双面板导通孔垂直透锡率达标，并在插件工位配置防错治具拦截电容极性反插与继电器浮高不良。

四、多工况自动化 FCT 联调与百万级旺季产能交付

清洁电器行业具有鲜明的电商大促（如 618、双 11、黑五）脉冲式备货特征，品牌商对单板直通率（FPY）与快速换线扩产能力要求极高（良率统计口径见PCBA量产直通率FPY与DPPM管理方法）。在出厂功能测试（FCT）环节，治具需一次性覆盖机身与基站的全链路交互测试：

1. 吸尘风机与滚刷电机双通道带载及堵转保护测试：验证无刷风机高速 PWM 调速通信、滚刷正反转自清洁扭转切换，并通过程控负载模拟滚刷被地毯卡死时的峰值过流信号，检验硬件关断响应与故障语音播报。
2. 红外脏污识别与满水探针阻抗模拟校验：由治具向红外接收端注入多级等效光电流信号，核对 MCU 能否准确输出蓝灯（轻污）、紫灯（中污）、红灯（重污）及自动变频吸力指令；同时向清水缺水、污水满桶检测脚注入模拟水阻，验证防干烧与满水停机保护。
3. 电解水恒流输出与基站充电/加热握手联调：测试电解水发生模块在不同水质电导率等效负载下的恒流限流精度，以及机身放回基站后的充电握手、PTC 热风烘干与过温保护切断回路。

山西英特丽电子科技晋城基地建有 30 条 SMT 高速产线与 32,000㎡ 数字化车间（英特丽集团全国布局 7 大制造基地、150 余条 SMT 产线），通过 ISO9001、IATF16949 及 ISO13485 认证，结合SMT快速换线SMED四项核对流程与全流程 MES 条码追溯，可高效承接智能洗地机、扫地机器人及高速吹风机等智能家电控制板的中大批量代工代料。具体项目的旺季产能预留、治具开发分工与商务条款以双方技术协议与当期合同约定为准。

五、采购与工程常见问题（FAQ）

智能洗地机控制板为什么在售后中最容易出现“进水受潮失灵”？

洗地机在高速抽吸地面污水及 180° 平躺作业时，含有清洁剂表面活性剂的微细泡沫与高湿冷凝水汽易侵入机身电器仓。表面活性剂会大幅降低水膜表面张力，使其沿未涂覆保护的贴片引脚或接插件缝隙渗入，在电池电压作用下引发电化学迁移短路。通过在 PCBA 制造端导入全自动选择性三防漆加厚涂覆、连接器根部点胶密封及严格的板面低残留控制，可显著降低受潮返修率。

洗地机滚刷缠绕毛发或地毯堵转时，PCBA 如何防止烧毁功率 MOSFET？

除了软件层的电流环限流外，硬件上依赖毫欧级合金采样电阻与高速比较器实现微秒级硬件过流关断（OCP），同时功率 MOSFET 底部散热焊盘必须具备极低的焊接热阻以承受瞬态热冲击。代工厂在 SMT 阶段需通过分格排气钢网、3D SPI 锡膏体积监控及 X-Ray 底部空洞抽检，并在 FCT 工位逐板执行模拟堵转过流切断测试。

高温热水洗与蒸汽洗地机的基站控制板在 DIP 制造上有哪些重点？

热水与蒸汽基站功率常达 1500W～2200W，板载大功率继电器、可控硅与交流输入插片持续流过大电流。DIP 波峰焊或选择性焊接必须保证大热容端子通孔透锡饱满、无冷焊与针孔，同时严格核查过零检测光耦与 NTC 测温回路焊点质量，防止继电器触点粘连或干烧误判。

山西英特丽如何应对清洁电器客户在 618、双 11 期间的集中放量交付？

晋城基地拥有 30 条高速 SMT 产线与自动化 DIP、选择性三防涂覆及多工位并行 FCT 产线，支持按客户滚动预测（Rolling Forecast）提前锁定长交期物料并配置多条专线并行生产；同时依托 SMED 快速换线机制实现主控板、屏显板与基站板的齐套化同步交付。
