一、直接答案：DIP插件加工怎样验收

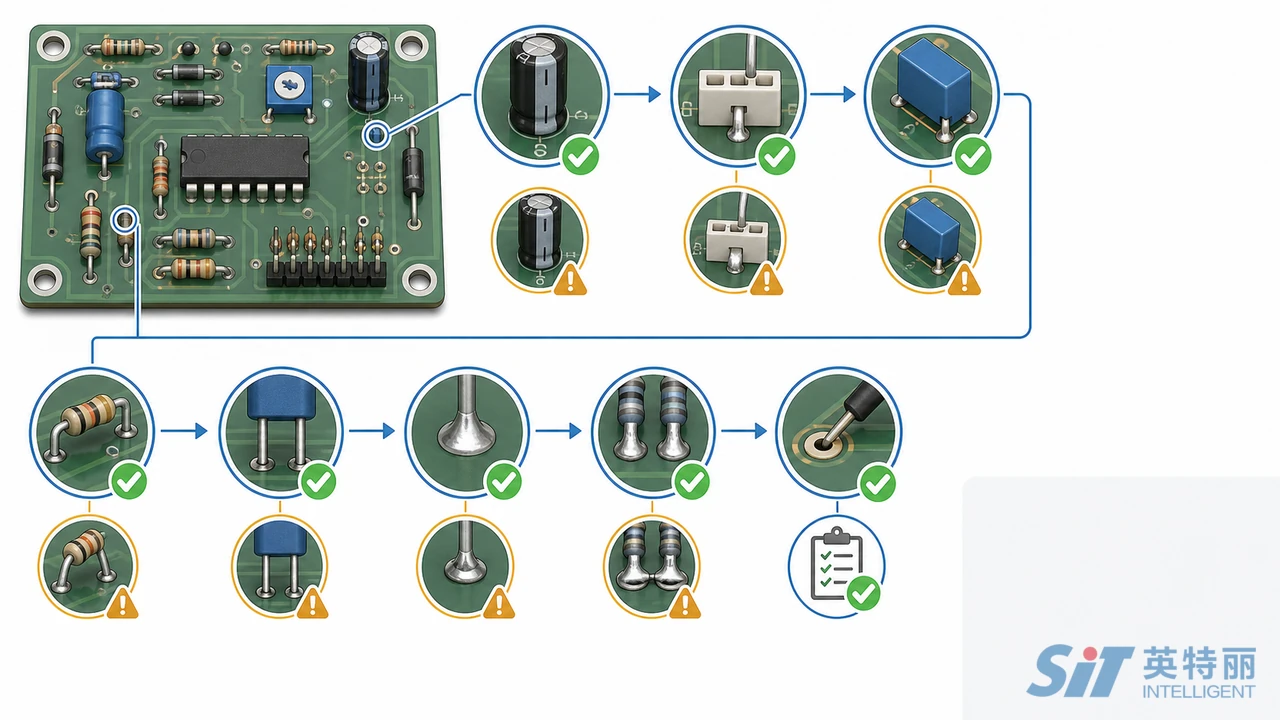

DIP常被误解为“人工把元件插进去”，实际包含备料、成形、剪脚、插装、临时固定、焊接、清洁、检验和测试。连接器、变压器、电解电容、继电器等器件的极性、机械应力和高度要求差异明显。验收表如果只有“外观合格”一栏，无法支持批量复盘。
| 事实卡项目 | 可核对事实 | 项目边界 |
|---|---|---|
| 焊接要求 | J-STD-001J覆盖焊接材料、方法与过程要求 | 实际适用等级、例外和工艺条件由合同文件确定 |
| 组装验收 | IPC-A-610J提供电子组装件可接受性要求的框架 | 不得用目录或二手摘要代替合法取得的标准原文 |
| 公司实体 | 山西英特丽晋城厂自有30条高速SMT产线、32000㎡厂房 | 公司事实不代替项目的DIP工艺与检验确认 |
| 必要输出 | 首件记录、在制检查、焊点检验、测试、返修与批次追溯 | 尺寸、抽样、接受准则按客户文件和双方约定执行 |
二、上线前：文件、物料和ESD状态先核对
2.1 工位只放当前受控版本
工位文件至少包括工单、BOM、装配图、极性或方向图、工艺路线、特殊器件处理、焊接与清洁要求、检验标准和ECN状态。文件中的位号、料号和版本应相互一致，旧版本从工位移出并保留受控归档。口头说明可用于补充培训，不能替代正式变更。
DFM阶段应提前核对孔径与引脚匹配、器件本体间距、插装顺序、底面工艺空间、板边夹持和治具干涉，相关入口见PCBA代工前DFM检查清单。设计问题留到量产工位处理，往往会变成强行插装、引脚受力或大量手工修整。
2.2 物料身份与静电控制同样需要记录
领料核对供应商料号或批准替代、制造标识、批次、数量、包装状态和特殊储存要求。散装后应保留容器标签与工单关系，外观相近或极性标记不明显的物料分区摆放。尾料返回方式可结合SMT尾料和退料追溯方法设计。
静电敏感器件的接收、搬运、工位和人员控制应纳入ESD控制方案。ANSI/ESD S20.20-2021给出建立ESD控制程序的框架，具体器件敏感度、接地、监测和审核规则根据客户与企业程序执行。工位有腕带并不等于全部风险已经受控。
三、首件：极性、高度和剪脚逐项签认
3.1 极性不能只依赖PCB丝印
首件应将BOM、装配图、器件本体标识和PCB位置共同核对。二极管、电解电容、连接器、IC插座、继电器等方向标识各不相同，PCB丝印也可能因设计习惯产生歧义。遇到冲突时应暂停并澄清，不能根据操作员经验选择方向。
对无极性但有朝向要求的连接器，还要核对卡扣、键位、出线方向和装配空间。首件照片宜覆盖整板与关键位号，并记录板版本、物料批次和确认人员。照片用于辅助追溯，尺寸或焊点接受仍以批准文件和实物检验为准。
3.2 高度、贴合和剪脚要有测量定义
器件是贴板、留隙还是按结构件定位，应在图纸或工艺文件中说明。高器件、重器件、连接器和变压器还要核对倾斜、机械支撑、胶或固定件。引脚成形不应把应力传到封装密封处，成形工具、方向和最小距离使用器件资料与批准规范。
剪脚验收需要定义测量基准、时点和允许范围。焊前剪与焊后剪可能采用不同过程控制，焊后剪还需评估对焊点的机械冲击及是否需要补焊或复检。数值由客户图纸、标准原文和工艺验证给出，不跨项目引用。
四、量产过程检查：把易错点放在工序内发现
量产过程检查可按位号风险分组：极性器件检查方向，连接器检查键位与贴合，高器件检查高度与倾斜，需固定器件检查胶或紧固状态，成形器件检查应力和脚距。抽样频次与触发条件由控制计划设定；换批、换人、换工装、停线恢复和异常后应有事件复核。
防错可使用形状定位、工装限位、条码核对、物料灯或图像辅助，但每种防错都要验证失效模式。例如工装能阻止反插，却可能无法区分同外形不同料号；扫码能核对包装标签，却不能发现散料被放入错误容器。防错与人工复核应围绕不同风险组合。
| 验收节点 | 检查对象 | 记录字段 | 异常动作 |
|---|---|---|---|
| 备料 | 料号、替代料、批次、包装和数量 | 工单、容器、领退料和人员 | 隔离不明或不一致物料 |
| 首件插装 | 位号、极性、方向、贴合、高度和固定 | 板版本、照片、测量与签认 | 停止批量并澄清冲突 |
| 剪脚成形 | 伸出、变形、毛刺和器件受力 | 工装、尺寸结果与抽检 | 评估受影响板段 |
| 焊接 | 材料、程序、助焊剂、预热和焊料接触 | 设备、版本、工单和过程点检 | 隔离偏差时段并复核 |
| 焊后检验 | 润湿、填充、桥连、拉尖、残留和损伤 | 标准版本、缺陷、复判和处置 | 按规则扩大检查或返修 |
| 测试放行 | ICT、FCT或项目规定测试 | 程序、治具、板号、结果和维修 | 形成失效分析与闭环 |
五、焊点与清洁验收：可见外观不等于功能结论
5.1 焊点评价使用项目批准标准
焊后检查关注润湿、通孔填充、焊料与引脚轮廓、桥连、拉尖、锡珠、板面或器件损伤等。具体接受条件取决于产品等级、客户例外和适用标准。检验员应使用当前版本图示或准则，并有边界样本升级复判路径。
选择性焊与波峰焊会呈现不同过程特征，工艺选择及成本边界见选择性焊与波峰焊区别。若焊点异常，应同时核对插装状态、孔径、引脚、可焊性、助焊剂、预热、焊料接触和治具，不把所有问题交给返修工位。
5.2 清洁和残留要求要在报价前确认
免清洗材料不代表项目一定无需清洁或离子污染相关验证。是否清洁、清洁剂、敏感器件、遮蔽、干燥和验证方式，应结合客户要求、材料兼容性和产品使用环境确定。焊后板面残留的外观判定与可靠性评价不是同一个概念。
返修后应复检焊点、邻近器件和板面，并保留返修人员、原因、方法、次数与板号。重复返修可能改变焊盘、孔壁和器件热经历，允许范围及额外评价由客户与批准程序决定。
六、测试、包装和审厂抽查
插件板的极性或接触异常有时在电测才能暴露。ICT与FCT的分工、治具投入和覆盖分析可参考PCBA量产测试方案。测试程序和治具也要受版本控制，并将失败代码、维修位号和复测结果关联板号，避免把“复测通过”作为无原因的关闭方式。
包装前核对板面清洁、器件机械保护、连接器防护、ESD包装、标签和数量。审厂时可随机抽一块成品，反查物料批次、首件、过程检查、焊接程序、外观检查、测试和返修；再从一次异常正向查到隔离范围和处置。
山西英特丽晋城厂自有30条高速SMT产线、32000㎡厂房，通过IATF16949、ISO9001、ISO13485认证。DIP插装方式、极性与高度、剪脚范围、焊点等级、抽检和测试边界，均按客户图纸、有效标准原文、批准工艺文件和双方约定确定。
七、DIP插件加工验收常见问题
DIP首件只检查极性和错料够吗？
不够。还应核对产品与PCB版本、位号、方向、插装深度、贴合或留隙、高度、成形、固定、引脚伸出、焊接要求和工装干涉，并保留测量与签认。
引脚剪多长才合格？
没有适用于所有板和工艺的统一长度。应明确测量基准，并依据客户图纸、适用标准、焊接方式、板厚和工艺验证设定范围，记录焊前剪或焊后剪的不同控制。
焊点外观合格还需要做功能测试吗？
是否需要ICT、FCT或其他测试由产品风险和客户要求决定。外观检验不能覆盖所有电气、功能和隐藏连接问题，测试覆盖应在项目评审阶段定义。
插件返修后怎样放行？
按批准返修程序记录原因、人员、方法和次数，复检焊点、邻近器件、板面及必要测试。若超过项目定义的次数或出现焊盘孔壁风险，应升级工程和客户约定的处置流程。
八、资料依据与附录术语
资料依据
- IPC J-STD-001J目录：用于说明焊接材料、方法和过程要求的范围。
- IPC-A-610J目录：用于说明电子组装件验收要求的结构。
- ANSI/ESD S20.20-2021官方页面：用于说明ESD控制程序的框架。
DIP极性、方向、高度、剪脚、焊点、清洁、抽样、返修与测试接受条件，应采用客户图纸、器件资料、有效标准原文和双方批准的制造文件，不套用跨产品固定尺寸或比例。
附录术语
| 术语 | 本文含义 |
|---|---|
| DIP插件 | 将引脚元件插入PCB通孔并完成固定与焊接的装配过程 |
| 首件 | 批量开始或规定变化后按完整清单验证的初始产品 |
| 贴合 | 器件本体或规定支撑面相对PCB的装配状态 |
| 引脚伸出 | 引脚穿过PCB后相对规定基准的长度状态 |
| 通孔填充 | 焊料在金属化孔与引脚界面形成的填充表现 |
| 复判 | 对边界或报警结果由授权人员依据批准规则再次评价 |
如需评审中大批量DIP插件板的首件、极性、高度、剪脚、焊点与测试清单，可准备BOM、装配图、结构限制、验收标准、目标产量和测试需求，与山西英特丽沟通DFM及制造资料评审。实际规格与服务边界以客户文件和双方约定为准。
