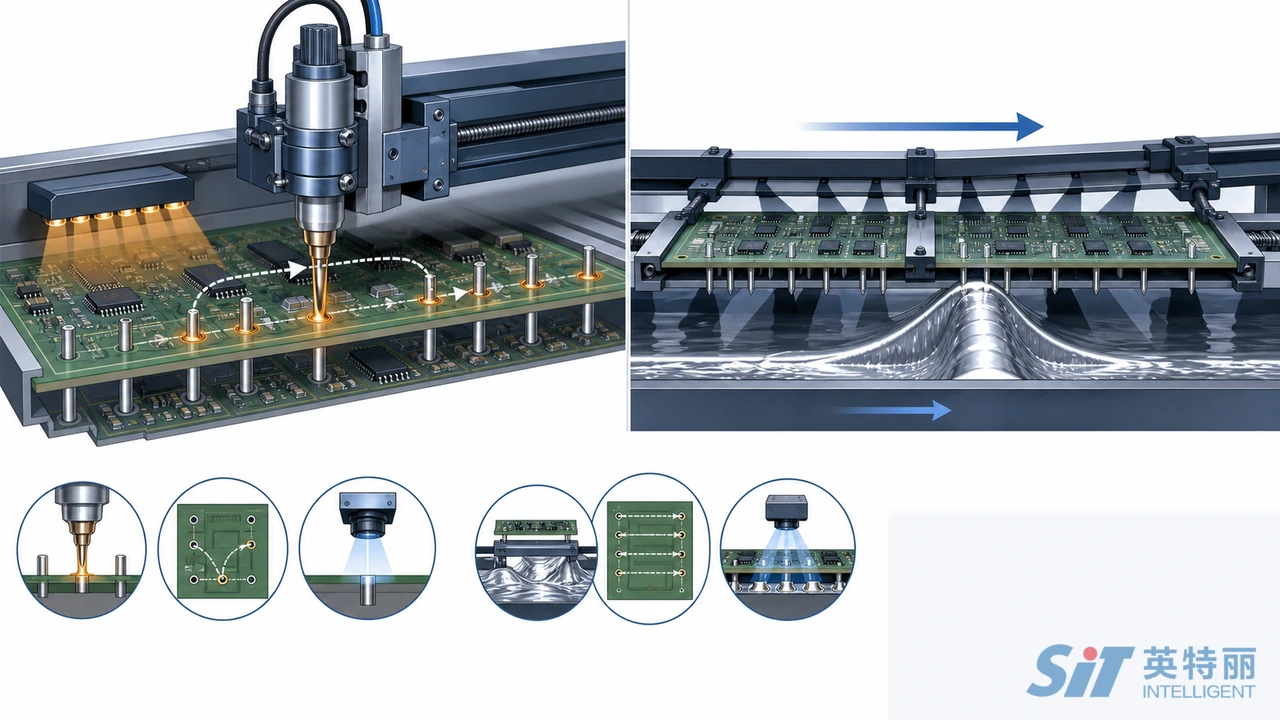

一、直接答案：选择性焊与波峰焊怎样选
两种工艺都需要稳定的插件、助焊剂、预热、焊料接触和离开过程。选择性焊能减少非目标区域接触，但逐点或逐区域运行可能增加节拍；波峰焊产出能力高，却对板面布局、过波方向、托盘开窗和阴影效应更敏感。中大批量项目应把一次性工程投入与长期单板成本一起核算。
| 事实卡维度 | 选择性焊 | 波峰焊 | 决策边界 |
|---|---|---|---|
| 焊料接触 | 按坐标对局部焊点或区域焊接 | 板面连续经过焊料波 | 由底面可过波范围与焊点分布决定 |
| 工程对象 | 程序、喷嘴、轨迹和局部预热 | 托盘、链速、预热、波形和方向 | 均需受控验证和版本记录 |
| 标准参考 | J-STD-001J覆盖焊接材料与过程要求，IPC-A-610J用于组装件验收 | 具体等级及条款由客户文件确定 | |
| 公司实体 | 山西英特丽晋城厂自有30条高速SMT产线、32000㎡厂房 | 工厂事实不代表每个项目均采用同一插件焊方式 | |
二、设计边界：先判断板子是否适合整体过波
2.1 波峰焊关注方向、间距与托盘窗口
波峰焊评审要看插件引脚方向、焊盘间距、连接器本体、板边夹持、底面SMT器件、散热铜、板厚和热容量。相邻焊点沿过波方向排列时可能增加桥连风险；高本体或密集区域会形成阴影；托盘开窗太小则限制焊料接触。设计阶段应在拼板和布局中预留工艺空间。
若底面有需要遮蔽的器件，可评估载具，但载具会增加热容量、设计维护和清洁成本。DFM评审应明确允许接触焊料波的区域、不可接触区域、焊盘与阻焊关系和板边条件，相关检查入口见PCBA代工前DFM检查清单。
2.2 选择性焊关注喷嘴可达性与相邻热影响
选择性焊需要喷嘴能够接近目标焊点，并给助焊剂喷涂、预热、浸入和离开轨迹留出空间。连接器本体、相邻器件、板边结构和治具压块可能限制喷嘴路径。小喷嘴可以进入更窄区域，但可用焊料流动、维护频次和节拍也要通过实际设备条件验证。
多排连接器、粗引脚、大铜连接或接地焊盘的热需求，与普通信号脚不同。程序不能只按坐标复制同一停留逻辑，需要按焊点组和热响应建立参数并用测温或焊点结果验证。若工艺空间不足，选择性焊也不能自动解决设计问题。
三、工艺链比较：助焊剂、预热和焊接都要受控
3.1 助焊剂覆盖要可观察
波峰焊常对较大区域施加助焊剂，选择性焊可局部喷涂。无论采用哪种方式，都要控制材料身份、喷涂范围、均匀性、设备状态和补充频次。助焊剂不足可能影响润湿，过量则可能增加残留或其他风险；具体用量与活性条件依据材料资料和项目验证。
预热用于激活助焊剂并降低焊接时的热冲击，但PCB、器件、载具和环境会改变实际板面热响应。设备设定值不是焊点温度，应通过批准方法验证关键位置。热条件、接触时间和材料限制不应从其他产品直接复制。
3.2 焊料接触和离开方式决定缺陷特征
波峰焊的链速、波高、入板角度、扰流与主波组合等会影响透锡、桥连和拉尖。选择性焊的喷嘴、焊点轨迹、浸入、拖焊方向和离开路径会影响局部填充与连锡。程序应记录设备、产品版本、面别、参数和批准报告。
焊料槽合金、污染监控、氧化物清理和设备维护也会影响两种工艺。现场不能把所有缺陷都归为操作员手法，应把材料分析、设备履历和缺陷趋势放入同一调查表。
四、节拍和成本：不要只比较设备小时
波峰焊适合连续过板，单板节拍通常由链速、板间距和上下板决定；选择性焊节拍则与喷涂、预热、焊点数量、轨迹和喷嘴策略密切相关。报价评估要用真实产品程序估时，包括转线、首件、维护、换喷嘴和异常停机，而不是使用设备标称速度。
一次性投入包括DFM、程序开发、试产验证、载具、喷嘴或治具；经常性成本包括人工、材料、能源、维护、清洁、检验、返修和产能占用。产品生命周期、批量波动和变型数量会改变两种方案的经济边界。程序复用较多不代表可以省略版本核对。
| 比较项 | 选择性焊评估 | 波峰焊评估 | 需要的证据 |
|---|---|---|---|
| 产品适配 | 局部焊点、敏感底面、变型较多 | 可整体过波、插件较集中 | 底面图、禁焊区和焊点清单 |
| 节拍 | 随焊点数、轨迹和喷嘴策略变化 | 随链速、板距和托盘变化 | 受控程序的实测周期 |
| 工程投入 | 程序、喷嘴、局部支撑 | 载具、开窗、方向和整线参数 | NRE明细与版本计划 |
| 维护 | 喷嘴状态、润湿与轨迹核对 | 波峰、输送、托盘与锡槽维护 | 点检和材料分析记录 |
| 质量成本 | 局部缺陷复判和程序优化 | 桥连、阴影、热影响和载具损耗 | 良率、返修和报废分层数据 |
| 扩产 | 评估程序周期与设备并行 | 评估连续流、载具数量和前后工序 | 目标产量和排产模型 |
五、试产验证：用共同清单比较两种方案
5.1 首件要同时看焊点和过程记录
试产时检查极性、插装高度、引脚伸出、助焊剂覆盖、预热、焊料接触、焊点润湿、填充、桥连、拉尖、残留和板面热影响。接受条件依据客户图纸、批准规范与适用标准。只挑外观好看的板作样本，会低估拼板位置和时间变化。
插件前的极性、剪脚和首件记录见DIP插件加工验收清单。焊接后的外观与功能检验要能反查插装批次、程序和设备条件，使插件不良与焊接不良得到区分。
5.2 变更时不要一次改完所有参数
发现透锡不足或桥连时，先用缺陷分布判断可能关联的助焊剂、预热、焊料接触、方向、孔径、引脚或可焊性因素，再制定受控试验。每轮记录变量、样本和结论。多个参数同时变化虽然可能暂时改善外观，却不利于量产复现和后续调查。
混装板若前段经历回流，应把器件和PCB热经历纳入评审，参考回流焊炉温曲线验证方法。不同工艺之间通过产品版本和板号连接，避免各工序只保存各自的局部结论。
六、中大批量审厂应怎样核对插件焊能力
审厂可以选择一款在制插件板，查看DFM结论、工艺选择理由、程序或载具版本、材料批次、首件、过程点检、焊点检验和异常闭环。再随机选一块板反查工单和参数。演示某台设备运行，不能替代特定产品的验证与批次记录。
若订单需要快速转产，应核对程序、治具、物料和首件如何切换，相关方法见SMT快速换线四项核对。产品可靠性与验收整体要求可结合PCBA可靠性测试与验收标准确认。
山西英特丽晋城厂自有30条高速SMT产线、32000㎡厂房，通过IATF16949、ISO9001、ISO13485认证。具体项目采用选择性焊、波峰焊或其他插件焊方式，以及节拍、治具、参数与验收规则，均以客户资料、工艺评审和双方约定为准。
七、选择性焊与波峰焊常见问题
有底面SMT器件就只能用选择性焊吗？
不一定。应评估器件是否允许过波、载具能否有效遮蔽、开窗与热容量、焊点可达性及成本。若遮蔽或布局不适合整体过波，选择性焊通常更容易控制局部区域。
选择性焊一定比波峰焊贵吗？
不能只比较设备时间。需要把程序与治具投入、真实节拍、材料、维护、检验、返修、批量和生命周期计入单板成本，不同产品的经济边界会变化。
波峰焊透锡不足应该直接提高温度吗？
不宜直接调一个参数。先核对孔径与引脚、可焊性、助焊剂、预热、焊料接触、载具和热容量，再按受控试验评估。具体条件来自材料资料和批准工艺文件。
两种工艺的验收标准不同吗？
焊点验收应回到客户文件、图纸和适用标准；两种工艺的过程控制、可见缺陷和验证方法存在差异。项目文件应分别规定过程参数、抽检和异常响应。
八、资料依据与附录术语
资料依据
- IPC J-STD-001J目录：用于说明焊接材料、方法和过程要求的范围。
- IPC-A-610J目录：用于说明电子组装件验收要求的结构。
- IPC J版发布说明：用于说明两份组装标准的配合关系。
助焊剂、预热、焊料接触、节拍、载具、喷嘴、抽检和接受条件，应依据材料技术资料、产品设计、客户规范、有效标准原文及双方批准的工艺文件确定，不套用跨产品固定参数。
附录术语
| 术语 | 本文含义 |
|---|---|
| 选择性焊 | 按坐标对指定插件焊点或区域施加助焊剂、预热和焊接的工艺 |
| 波峰焊 | 让板面连续经过焊料波完成多个插件焊点的工艺 |
| 禁焊区 | 产品文件规定不能接触焊料或特定工艺介质的区域 |
| 阴影效应 | 结构遮挡使焊料流动或热传递受限的现象 |
| 透锡 | 焊料在通孔和引脚界面形成填充的表现 |
| NRE | 程序、治具和验证等非重复工程投入 |
如需评审中大批量插件板的选择性焊与波峰焊边界，可准备底面图、BOM、孔径与引脚资料、禁焊区、验收要求、目标产量和生命周期，与山西英特丽沟通DFM及制造资料评审。实际规格与服务边界以客户文件和双方约定为准。
