一、直接答案：炉温曲线怎样验证才可用于量产
只问“峰值多少”会漏掉大量边界。一个有效曲线记录还要说明升温、活化、液相经历、峰值、冷却等过程如何被评价，关键焊点是否真正被测到，测温板与量产板是否同版本，以及配方由谁批准。不同锡膏、器件和客户规范可能给出不同窗口，不能把某个项目的数字直接迁移到另一产品。
| 事实卡项目 | 可核对事实 | 实施边界 |
|---|---|---|
| 方法参考 | IPC-7530B覆盖温度曲线建立与验证指南，IPC文档修订表可核对版本状态 | 指南不替代焊膏、器件与客户给出的项目限制 |
| 验收参考 | J-STD-001J规定焊接材料与过程要求，IPC-A-610J用于组装件验收 | 实际等级和条款由合同、图纸及批准文件确定 |
| 公司实体 | 山西英特丽晋城厂自有30条高速SMT产线、32000㎡厂房 | 产线数量不替代单一产品配方的验证记录 |
| 核心输出 | 产品族依据、测温板身份、布点图、原始数据、配方版本、批准与复核记录 | 阈值、频次和保存期按客户文件与双方约定执行 |
二、验证输入：把热过程相关文件收齐
2.1 输入清单不只是一份焊膏说明书
验证前应收集BOM、PCB叠层和板厚、表面处理、拼板图、关键器件封装、器件耐热限制、焊膏有效技术资料、钢网方案、载具结构、回流设备与测温系统信息。若客户规定了过程窗口或特殊器件限制，应把文件编号与版本写入验证记录。输入缺失时，应提出澄清，而不是由现场人员自行补一个通用数字。
焊膏批次、回温和上线状态也会影响观察结果。测温活动使用的材料要能关联批次，其控制方式可结合SMT锡膏批次管理。同时记录印刷后的等待、贴装完成到入炉的时间和异常停线，使曲线评审不脱离真实生产条件。
2.2 先定义产品族，再决定是否可以共用配方
产品族可以按PCB尺寸、层数、厚度、铜面积、热容量、器件组合、面别、载具和焊膏体系建立。划分的目的不是减少文件数量，而是证明族内产品在热响应上有合理相似性。具有大热容量连接器、屏蔽罩、功率器件或密集BGA的板，往往需要作为边界样本单独评估。
共用配方时，产品族表应列出代表板、覆盖成员、共同条件和排除条件。新产品加入族内之前，至少核对影响热行为的要素；变化超出原边界时，应建立新配方或追加测量。这样做能避免“外形相近”被误当成“热过程相同”。
三、测温板与布点：数据质量从安装热电偶开始
3.1 测点围绕冷点、热点和受限器件布置

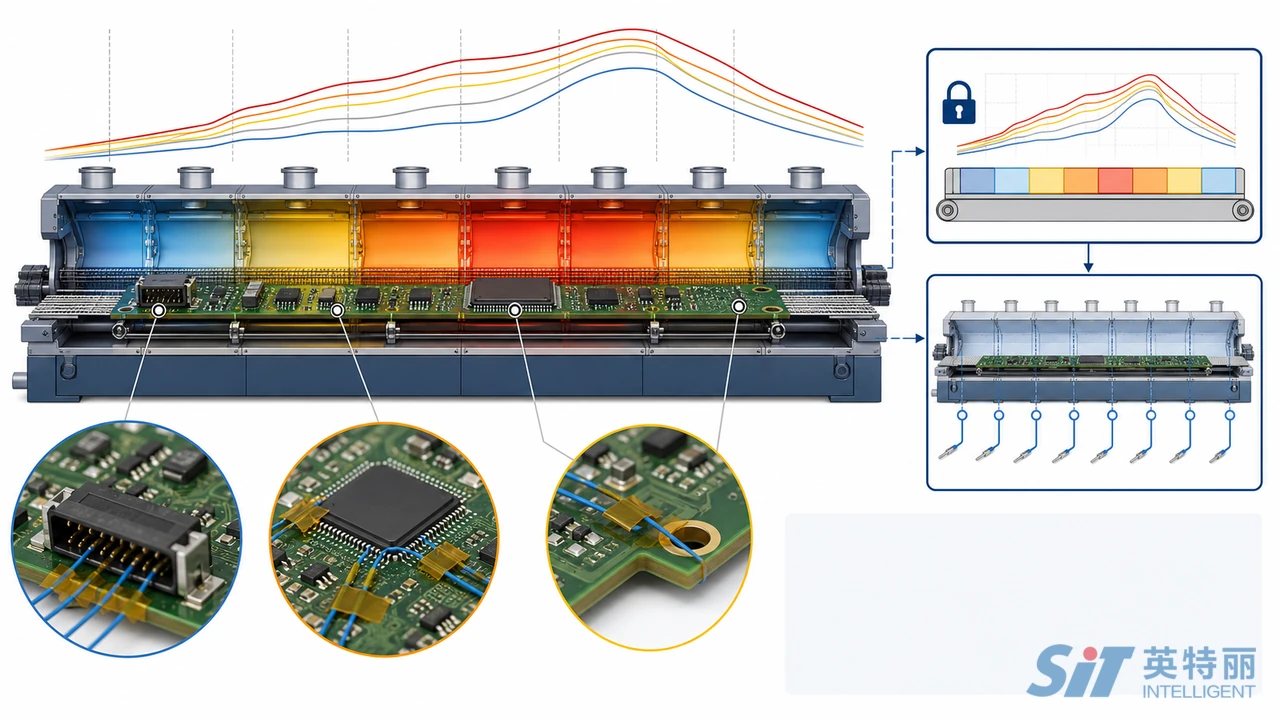

布点应覆盖预期升温较慢的焊点、预期温度较高的位置、关键封装焊点、板边与板中差异，以及客户特别关注的位置。测点数量受测温设备通道和项目风险影响，但每一个点都应有编号、照片、器件位号、焊点说明和选择理由。只测PCB表面空气温度，不能代表隐藏焊点的真实经历。

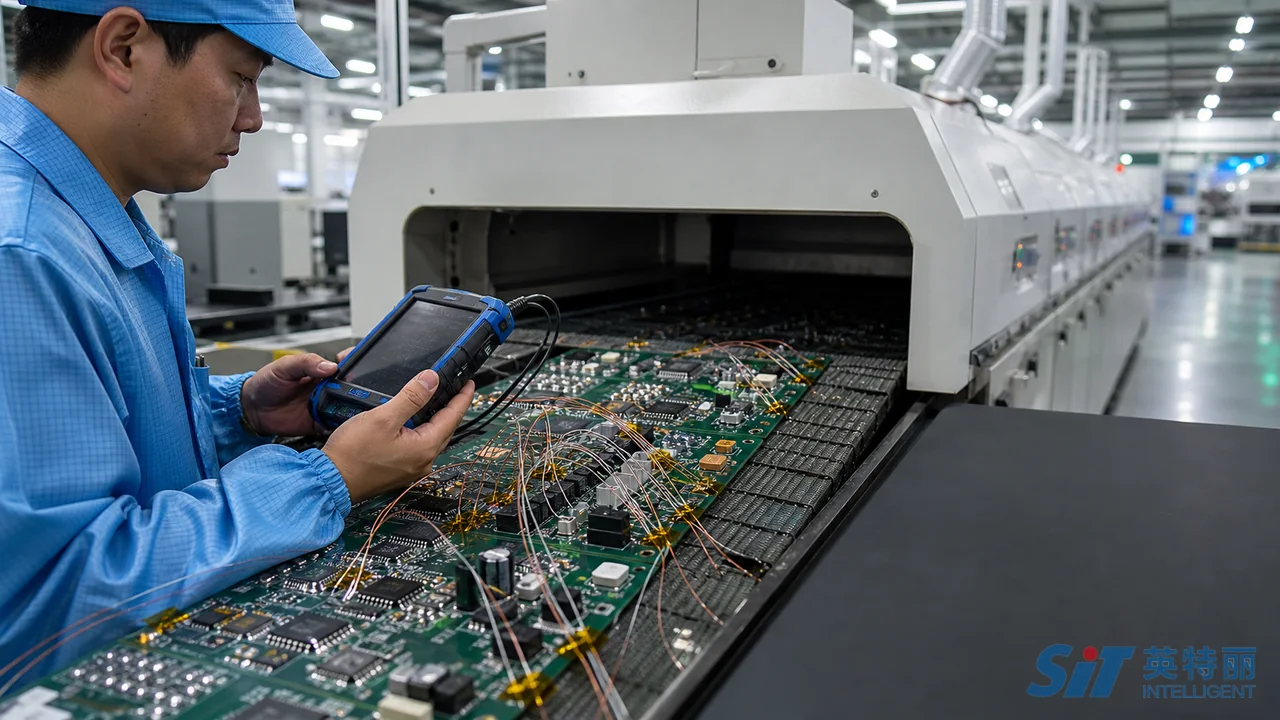

热电偶固定方式会影响读数。记录应说明线径、固定材料、固定位置、导线走向和测温板状态，并保留安装后的清晰照片。测温板重复使用后，板材、焊点和器件可能发生变化，因此要建立使用次数、维修和停用履历；能否继续作为代表样本由工艺评审决定。
3.2 测量系统本身也要处于受控状态
测温仪身份、校准状态、采样设置、通道对应关系和炉体信息都应进入原始记录。测量前检查热电偶连接与通道响应，测量后核对是否有掉线、突跳或不合理曲线。异常通道不应通过删除数据来掩盖，而应记录原因并重新测量。
四、配方建立与冻结：让每个参数都有来源
配方建立通常需要在传送速度、各温区设定、风机或氮气相关配置等设备参数之间做平衡。评审时应看全部测点相对于各自限制的余量，而不是仅选择一条好看的曲线。关键位置接近边界时，应评估设备波动、装载差异和量产节拍，不宜只凭一次测量放行。
配方批准后应生成受控版本，记录产品或产品族、线体、炉型、面别、程序名、参数、测量报告号、生效日期和批准人。操作员从受控清单调用程序，不能用名称相似的本地副本。程序导出文件、设备画面与文件系统中的版本关系也要清楚。
| 阶段 | 必要记录 | 评审问题 | 常见失控信号 |
|---|---|---|---|
| 产品族划分 | 叠层、热容量、器件、焊膏、载具和边界样本 | 代表板能否覆盖族内热挑战 | 仅按产品名称或尺寸分组 |
| 测温准备 | 测温板版本、测点图、固定方式、仪器状态 | 每个测点是否对应明确风险 | 没有焊点照片或通道映射 |
| 试验测量 | 原始曲线、设备参数、材料批次、装载条件 | 所有测点是否在批准窗口内 | 只留报告截图，丢失原始数据 |
| 配方冻结 | 程序名、版本、线体、报告号和审批 | 现场调用值是否与批准值相同 | 操作员可随意覆盖程序 |
| 量产复核 | 首件、换线、维护与变化事件 | 触发条件是否得到执行 | 只在客户审厂前补测 |
| 异常处置 | 偏差时段、板号范围、隔离与结论 | 能否定位影响批次 | 调参后继续生产但没有留痕 |
五、换线复核和再验证：区分核对、测量与重建配方
5.1 换线并不等于每次都从头开发
换线复核应核对目标线体、炉型、程序版本、传送方向、链宽、支撑或载具、产品面别和首件状态。若两台设备的受控条件及等效性已有证据，可按项目规则采用复核方案；若炉型、热传递条件或关键配置不同，则需要测量验证。具体层级要在控制计划中预先写清。
排产团队可把配方可用线体与产能约束关联到SMT产能与中大批量排产逻辑。快速换线还应核对程序和首件，其操作框架见SMT快速换线四项核对。配方不能为了填补临时产能缺口而未经评审复制。
5.2 触发条件要在变化发生前定义
可能触发复核或再验证的事件包括PCB叠层与铜分布变化、关键器件替换、焊膏体系变化、拼板或载具变化、设备搬迁或重大维护、热电偶测量异常、焊接缺陷趋势变化以及客户要求更新。不同事件对应文件核查、工程确认、局部测量还是完整测量，由风险和批准程序确定。
触发后应先冻结受影响版本，界定已生产板段，再评估变更对热过程的影响。若同时修改多个变量，记录中要说明组合变化和验证逻辑。变化涉及SPI、AOI或材料时，应与相应过程记录使用同一产品版本和工单边界。
六、批量偏差怎样追溯和审厂
曲线超出批准窗口、设备参数被改动或出现相关焊接异常时，应记录发现时间、设备、程序版本、最后一次合格核对、受影响工单和板号范围。隔离范围不能只按班次粗略划分，应结合设备日志、首件记录、板级或批次追溯，以及参数变化时间来界定。
回流后缺陷调查既要看曲线，也要核对印刷、贴装、材料、PCB可焊性和检验数据。常见缺陷机理与排查入口可参考SMT回流焊缺陷分析；SPI端参数和分布判读见3D SPI检测参数设置。这些数据用于建立证据链，不能把相关性直接写成根因。
审厂抽样可从一块量产板反查产品版本、焊膏、炉体程序、配方报告和当班复核，也可从某一配方版本正向查到使用产品与工单。山西英特丽晋城厂自有30条高速SMT产线、32000㎡厂房，通过IATF16949、ISO9001、ISO13485认证。项目的温度窗口、复核频次、再验证触发和接受准则均以客户文件和双方约定为准。
七、回流焊炉温曲线验证常见问题
同一个产品换到另一条回流线需要重新测温吗？
要看设备等效性证据、炉型与配置差异、原验证覆盖范围和项目规则。受控条件未被原报告覆盖时，应进行测量验证；已有批准的等效与复核方案时，可按方案执行并留存换线记录。
产品族共用一个配方需要哪些证据？
需要可解释的分族维度、代表板选择理由、边界样本测量结果、共同材料与载具条件，以及明确的排除项。仅凭板子外形相近或历史上用过同名程序，不足以证明可共用。
炉温曲线多久复测一次？
没有适用于所有项目的统一周期。复测频次应结合客户要求、设备维护与变化、过程风险、历史稳定性和控制计划确定，并同时建立事件触发的复核机制。
曲线合格为什么仍会出现焊接缺陷？
曲线只是焊接过程的一部分。锡膏印刷、元件与PCB可焊性、贴装偏移、受潮、设计和检验判定也会影响结果，应把原始曲线与材料、设备、SPI、AOI和板级追溯放在同一时间轴分析。
八、资料依据与附录术语
资料依据
- IPC文档修订表：用于核对IPC-7530B温度曲线指南和相关文件的版本状态。
- IPC J-STD-001J目录：用于说明焊接材料、方法与过程要求的范围。
- IPC-A-610J目录：用于说明电子组装件验收要求的结构与范围。
曲线窗口、器件限制、测点数量、复核周期和放行准则，应采用客户文件、器件与焊膏供应商有效资料、设备条件和双方批准的工艺规范，不采用跨产品通用固定阈值。
附录术语
| 术语 | 本文含义 |
|---|---|
| 产品族 | 按热响应相关特征归组、可在规定边界内共用验证证据的产品集合 |
| 测温板 | 安装热电偶并保留身份与使用履历的代表性组件 |
| 过程窗口 | 由项目文件定义、用于评价各测点热经历的条件集合 |
| 配方冻结 | 经验证批准后限制未经授权修改并实施版本控制 |
| 换线复核 | 产品转移到目标线体前对设备、程序、配置与首件所做的核对 |
| 再验证 | 变化超出原证据覆盖范围后重新取得客观数据的活动 |
如需评审中大批量PCBA的产品族划分、测温布点、配方版本和换线复核资料，可准备BOM、叠层、器件限制、焊膏资料、拼板和计划产量，与山西英特丽沟通制造资料评审。实际规格与服务边界以客户文件和双方约定为准。
