一、GB/T 31143-2025 标准迭代与智能断路器 PCBA 架构演进
在低压配电回路中，传统热磁式微型断路器与剩余电流动作保护器（RCD）主要针对过载、金属性短路及对地漏电进行保护，难以识别因导线绝缘老化破损、接线端子松动接触不良引发的串联或并联故障电弧。新修订的 GB/T 31143-2025 对电弧故障保护电器在不同负载条件下的动作特性、抗吸尘器/开关电源等正常操作电弧干扰能力以及内外部电磁兼容（EMC）提出了更细化的试验准则。

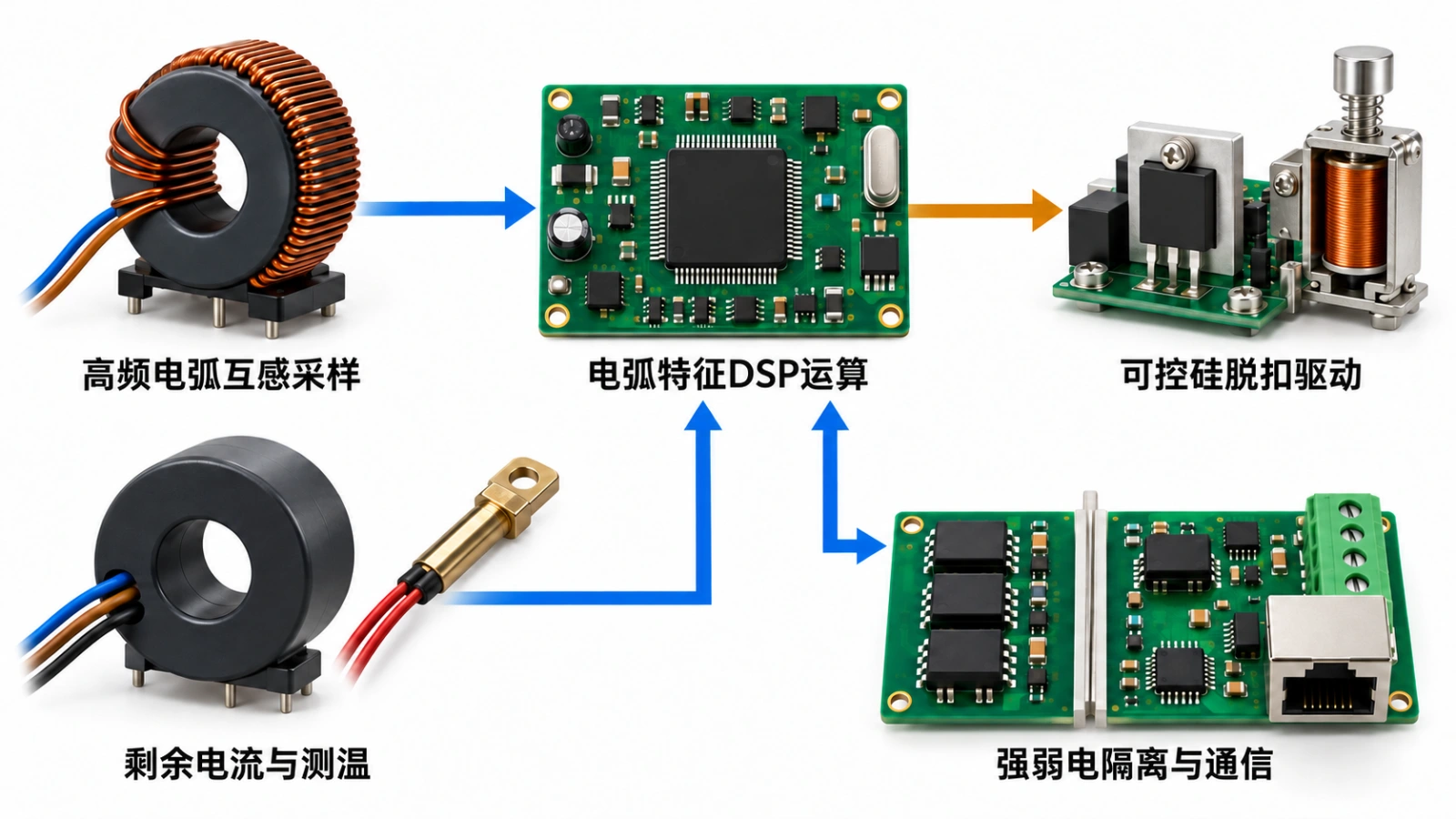

从硬件工程拆解来看，当前主流的 AFDD 故障电弧断路器及物联网智能微断（IoT MCB）内部通常采用“高密度信号采样主控板 + 脱扣驱动与非隔离/隔离电源小板”的正交或叠层插接结构（在大电流电力保护控制上与工商业储能BMS控制板制造及智能电表AMI计量与通信板有诸多工艺相通之处）：
- 高频电弧特征提取与主控运算单元：搭载带硬件浮点运算单元（FPU）或 DSP 指令集的 32 位 MCU，配合宽频带电流互感器（CT）、罗氏线圈及高频带通滤波放大电路，实时采集 kHz 至 MHz 频段的电流突变波形与工频过零点平肩特征，在毫秒级窗口内甄别真实故障电弧与变频家电谐波噪声。
- 多参量电能计量与漏电（RCD）自检回路：集成高精度电能计量芯片、零序电流互感器接口、NTC 端子温度传感器及定期自动漏电模拟测试回路，实时监测相线温度、电压、电流、功率因数与谐波含量。
- 电磁脱扣脉冲触发与电动合分闸驱动：在 AFDD 模块中，通常利用单向可控硅（SCR）在故障确认瞬间导通，驱动脱扣螺线管（Solenoid）撞击机械锁扣实现毫秒级分断；而在支持远程分合闸的智能微断中，还需集成微型直流减速电机驱动 H 桥及机械位置微动开关检测接口。
- RS-485 / HPLC / 无线组网通信单元：通过光耦或数字隔离器引出 Modbus RTU（RS-485）总线，或内嵌高速电力线载波（HPLC）、Sub-GHz/蓝牙 Mesh 模块，将配电箱内数十个分支回路的电弧报警与能耗数据汇总至智能网关。
| AFDD / 智能微断模块分区 | 核心元器件与封装特征 | 批量制造常见失效模式 | SMT / DIP 与测试管控重点 |
|---|---|---|---|
| 高频电弧采样与模拟前端（AFE） | 高速运算放大器、0402 精密薄膜电阻、高频 NP0 滤波电容、高频 CT 互感器接口 | 助焊剂残留引发高阻采样温漂；滤波电容容值偏差导致正常家电操作电弧误脱扣 | LCR 逐盘首件全检、纳米激光钢网印刷、低残留免洗焊膏与炉后板面离子洁净度抽检 |
| 主控 MCU 与电能计量单元 | 32 位 DSP/MCU（QFN/LQFP）、电能计量 IC、高精度温补晶振、锰铜分流器接口 | 窄间距引脚桥连或少锡；分流器差分采样走线虚焊导致功率计量超差 | 3D SPI 锡膏体积监控、十温区回流焊炉温精准受控、AOI 全检 |
| 脱扣线圈触发与电源变换单元 | 高压可控硅（SCR，SOT-223/TO-252）、非隔离 Buck/反激电源 IC、压敏电阻（MOV）、瞬态抑制二极管（TVS） | SCR 散热焊盘空洞率偏高导致脉冲浪涌击穿；市电引入端压敏电阻虚焊 | 功率焊盘窗口导气设计、X-Ray 底部空洞抽检、高压脉冲耐压与脱扣动作电流测试 |
| 强弱电隔离与通信总线接口 | 隔离光耦/数字隔离器、RS-485 收发器、排针/邮票孔插接板、防雷气体放电管 | 小尺寸板内隔离槽铣削毛刺或焊盘外扩缩减爬电距离；子母板正交插接垂直度偏差 | DFM 安规间距核查、正交拼板工装夹具定位焊接、2.5kV/4kV 工频耐压与浪涌测试 |
二、18mm/36mm 极窄模数空间下的高密度双面贴装与正交组装

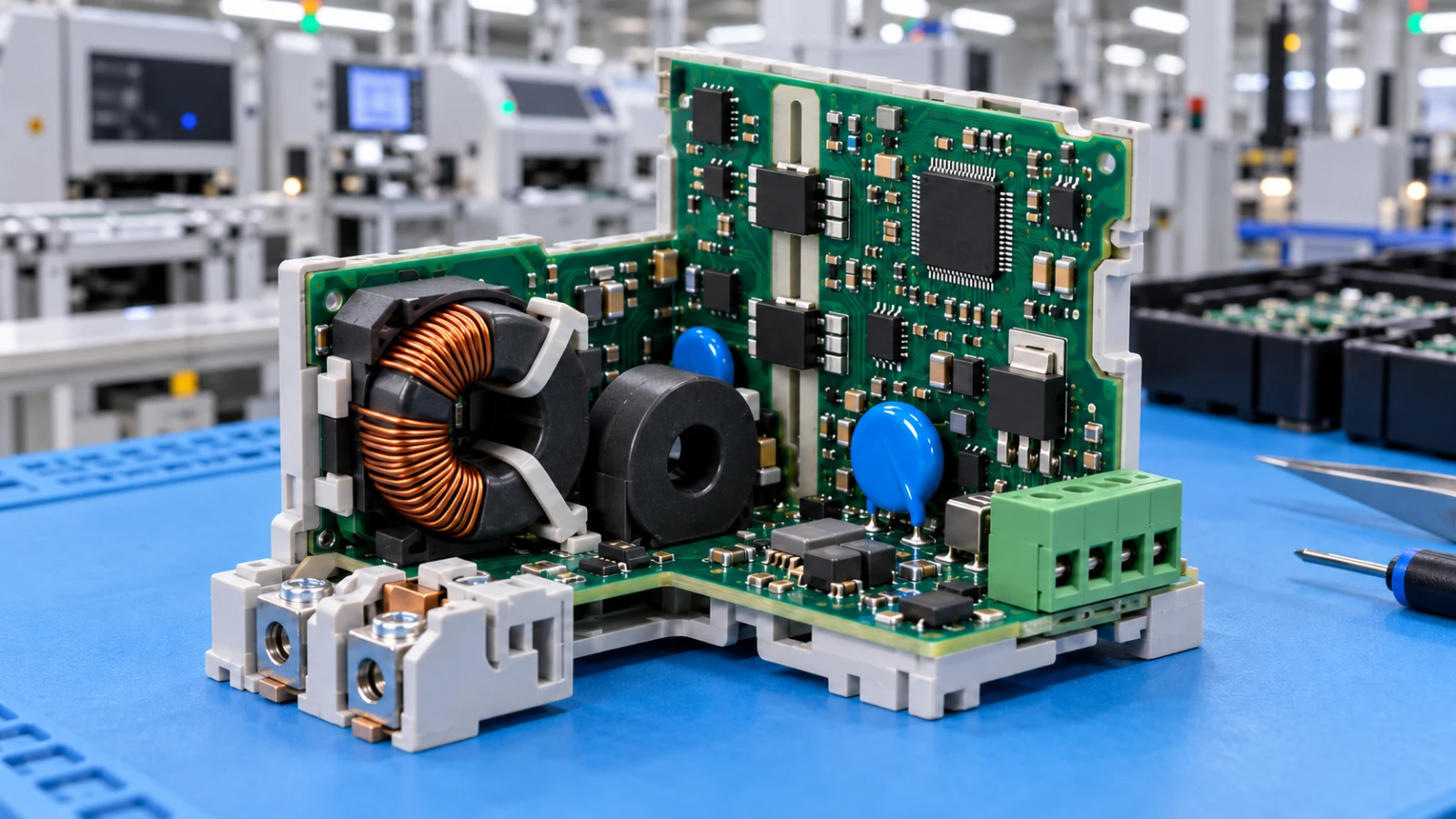

标准导轨式微型断路器的单极模数宽度仅为 18mm。要在容纳灭弧室、双金属片、电磁脱扣器与操作机构的同时塞入完整的电弧检测与通信电路，智能断路器 PCBA 往往被设计成形状不规则、异形开槽极多的窄长条双面板，或是通过邮票孔/插针呈 90° 正交焊接的“L 型/U 型”组合板。这种紧凑结构对 SMT 拼板设计与贴装精度提出了严格要求。
2.1 异形小板高倍数拼板与激光钢网印刷控制
由于单块 AFDD 控制板面积较小且边缘遍布避让断路器塑料壳体筋位的缺口，若直接单板流线极易在回流焊轨道中发生卡板或翘曲变形。工程团队在导入阶段会采用“外框工艺边 + 局部微连接桥（邮票孔或铣槽）”的高倍数拼板方案，并配套定制铝合金过炉托盘支撑薄弱区域。在印刷工位，山西英特丽产线配备 MPM 全自动视觉锡膏印刷机与 KOH YOUNG 3D SPI 在线锡膏检测仪，对 0402 采样阻容与 QFN 主控芯片的锡膏厚度、面积及体积实施逐板扫描（详见3D SPI锡膏检测参数与制程能力规范），从源头杜绝微型焊盘少锡与拉尖。
2.2 高频电弧信号前端的低噪声焊接与洁净度保障
故障电弧的高频电流分量幅值微弱且频谱丰富，模拟前端（AFE）运算放大器与带通滤波网络对板面寄生电容及漏电流极为敏感。如果回流焊助焊剂挥发不充分或板面残留离子超标，在南方梅雨季高湿配电箱环境中极易引入基底本底噪声，诱发断路器在启动大功率变频空调、吸尘器或电钻时出现误脱扣。产线通过十温区回流焊炉精准匹配恒温活化区曲线，确保免洗焊膏中的活性剂充分反应，并按批次抽检板面离子污染度。
三、脱扣脉冲回路可靠性与强弱电安规隔离管控
AFDD 断路器直接跨接在 AC 220V/380V 低压配电干线上，板载非隔离电源、压敏电阻（MOV）、可控硅（SCR）脱扣驱动与弱电 RS-485 通信接口共处方寸之间，必须同时承受电网雷击浪涌冲击与严苛的介电耐压考核。
- 可控硅（SCR）与脱扣线圈驱动焊点抗冲击控制：当检测到串联或并联故障电弧时，MCU 触发可控硅导通，瞬态数安培至十余安培的脉冲电流流过脱扣螺线管。若 SCR 散热焊盘存在大面积空洞或引线虚焊，多次试验后极易因局部过热烧毁导致“拒动”。产线通过 X-Ray 透视监测功率器件底部空洞率，并对互感器引线、脱扣线圈焊点执行拉脱力与润湿角抽检。
- 小板内爬电距离与铣槽隔离检验：针对带 RS-485 总线或外部传感接口的智能微断，强电采样区与弱电通信区之间通常设计有 1.5mm～2.0mm 宽的空气隔离铣槽。IQC 与 IPQC 工序重点核查 PCB 铣槽边缘无铜丝毛刺、光耦跨接焊盘无锡珠飞溅，并在选择性三防漆涂覆工位对高压侧与微距引脚实施绝缘加固（涂覆遮蔽规范参考储能控制板三防漆禁涂区域遮蔽规范）。
四、复合电弧波形注入 FCT 测试与全流程条码追溯
面对智慧消防、建筑电气总包及低压电器厂商单批次上万只的排产需求，单靠人工手按测试键无法验证电弧算法的硬件一致性。山西英特丽在量产交付中导入一拖多工位自动化 FCT 测试工装（治具开发方法详见PCBA大批量生产ICT与FCT测试治具规划），单次压合自动完成以下检验项目：
- 工频过流、漏电（RCD）与温度通道校准：向零序互感器接口与锰铜分流器差分端注入标准正弦测试信号，自动完成电压、电流、剩余电流及 NTC 温度系数的软件校准写入。
- 高频模拟电弧波形注入与屏蔽抗扰验证：由信号发生模块向高频电弧采样前端依次注入符合 GB/T 31143-2025 特征的串联/并联故障电弧合成信号，以及代表吸尘器、调光器、开关电源启动的正常干扰波形，验证 PCBA 在规定半波周期内准确触发 SCR 脱扣脉冲且在干扰波形下保持不误动。
- 总线通信与单板专属激光码绑定：验证 RS-485 或无线模块收发帧误码率，将单板校准参数、脱扣响应时间与板面微雕二维码实时上传至MES条码追溯系统，实现每只出厂智能断路器核心组件的终身质量可查。
五、故障电弧断路器与智能微断 PCBA 代工常见问题（FAQ）
GB/T 31143-2025 实施后，对 AFDD 故障电弧断路器 PCBA 制造提出了哪些核心要求？
新标准强化了对小电流串联电弧识别灵敏度及复杂家用/工业非线性负载下的抗误脱扣能力要求。落实到 PCBA 制造端，要求高频电弧电流互感器（CT）采样前端的精密阻容、高速运放及参考晶振具备极高的批次参数一致性，同时严控板面助焊剂残留与本底热噪声，避免因制造离散度导致算法阈值漂移。
18mm 单模数极窄空间的智能断路器 PCBA 如何避免分板应力损伤？
窄条形高密度 PCBA 边缘往往紧贴 0402 陶瓷电容与 QFN 芯片。如果采用传统手工掰板或普通走刀式分板，极易因弯曲应力导致多层陶瓷电容（MLCC）内部微裂纹并在通电耐压测试中击穿。山西英特丽全面采用高速主轴铣刀式或激光自动分板机，配合定制吸塑定位底座实现低应力自动分板。
智能微断 PCBA 上的可控硅（SCR）与压敏电阻在组装中有哪些关键控制点？
可控硅直接承担脱扣螺线管的瞬态大电流导通任务，其底部散热焊盘必须保证良好的焊锡润湿与低空洞率；压敏电阻（MOV）与气体放电管等防雷元件则采用 DIP 自动成型插件与选择性波峰焊工艺，确保引脚吃锡高度达标且本体与周边弱电走线保持可靠安规间距。
山西英特丽在智慧配电与低压电器 PCBA 领域具备怎样的产能与品质体系？
山西英特丽晋城生产基地拥有 30 条 SMT 高速贴片线、16 条 DIP 插件后焊线及 8 条全自动三防涂覆线，通过 ISO 9001、IATF 16949、UL 等多项国际体系认证。我们已为多项智能电网与工业配电控制板项目提供从元器件集采、高密度 SMT 贴装到复合波形注入测试的一站式规模化 EMS 代工服务。
正在寻找具备智能配电与低压电器量产经验的故障电弧断路器（AFDD）及智能微断 PCBA 代工伙伴？欢迎通过业务邮箱发送 BOM 与 Gerber 资料，获取工程 DFM 评估与排产方案。
沟通智能断路器 PCBA 项目需求
