液冷储能控制板PCBA代工：泵阀、传感器和告警联锁如何测试？

控制板有温度读数，泵也能收到启动指令，就可以交货了吗？如果传感器接错通道、反馈一直停在旧值，或复位后输出提前使能，这种测试仍可能显示“通过”。采购液冷储能控制板时，需要拿到可复现的测试条件，而不只是一张通电合格标签。

2026年9月，欣旺达在官方展会报道中展示了新一代液冷储能系统。产品迭代也会带来测试工装的复核问题：如果新机型改变了泵阀接口、传感器组合或控制软件，原来的工装还能覆盖哪些功能？这些差异需要写进PCBA测试文件。来源：欣旺达2026年9月16日官方报道。

先确认控制板管到哪一层

有的控制板直接驱动阀线圈，有的只给外部驱动器发送指令。循环泵也可能自带控制器，板卡仅交换启停、调速与状态信号。这些接口不能使用同一套负载测试方法。客户应明确接插件引脚、信号方向、电气类型、供电边界和反馈定义，再由制造方评估工装。

I/O是输入与输出接口；FCT是功能测试，指给装配后的板卡施加规定电源、输入和负载，检查其是否按设计工作；PWM是脉宽调制，通过改变脉冲的导通比例形成控制指令；联锁是条件之间的动作约束，例如某项前提未满足时，不允许执行后续动作。上述术语都不能代替项目的具体判据。

若项目要求液冷控制板与电池管理系统或储能变流器交换状态，BMS负责什么、液冷控制器负责什么，应在接口文件中写明，不能因连接在同一条通信总线上就混用故障责任。板卡分工可延伸阅读新能源储能BMS PCBA代工与电池管理系统电路板加工、工商业储能PCS主控板PCBA代工与SiC功率板SMT贴片。

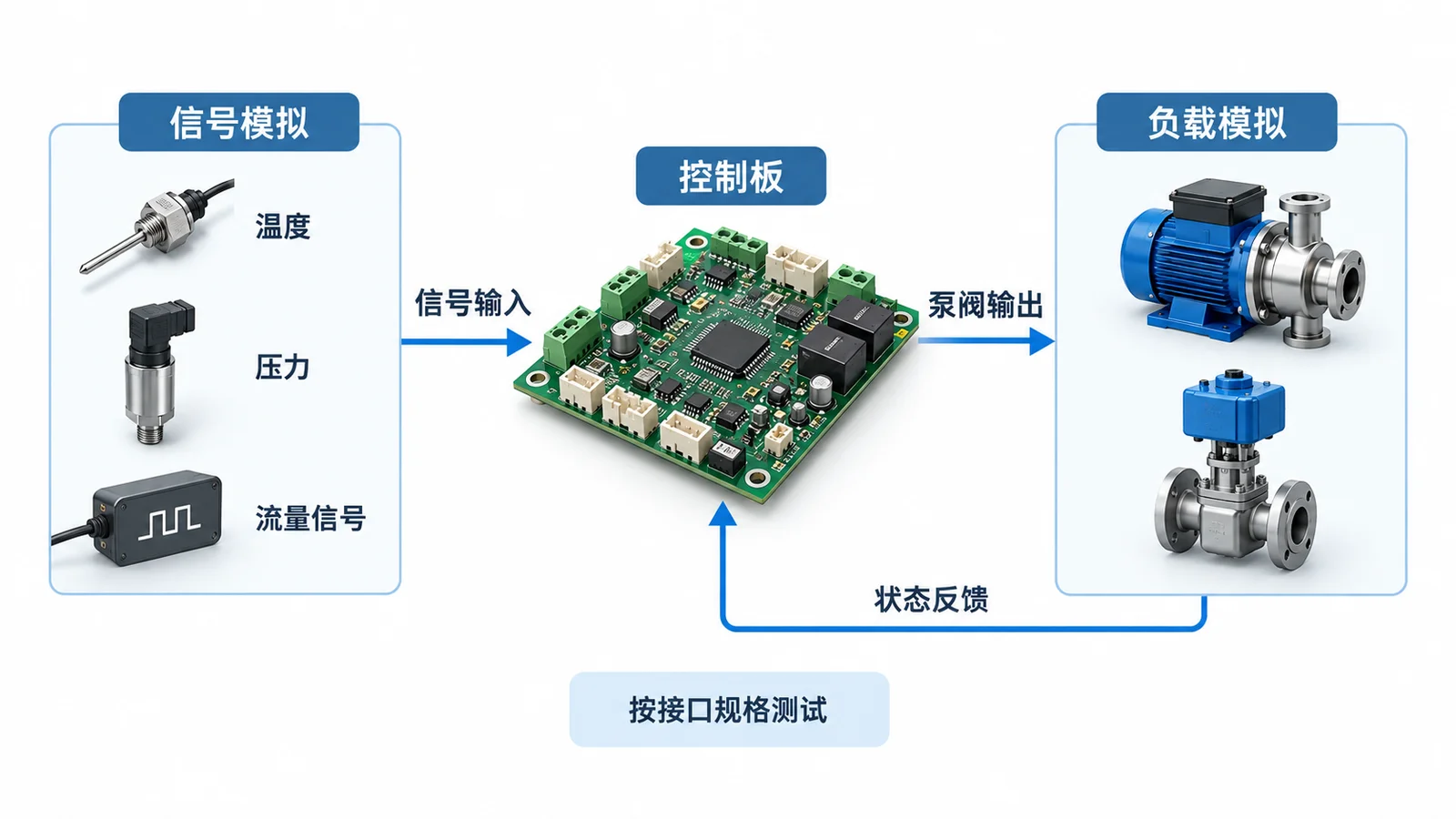

把“能工作”拆成可记录的I/O测试矩阵

下面是一份评审起点，不是可直接套用的出厂标准。应删除本板没有的接口，补入实际负载和限值，并明确哪些项目逐板执行、哪些留在样机或设计验证阶段。

手机端可左右滑动查看完整表格。

传感通道：既看读数，也看异常如何被识别

温度输入先核对传感器类型。热敏电阻与铂电阻不能共用换算曲线；即便都是电阻式输入，接线和板上采样电路也可能不同。制造测试文件应写出接入位置、模拟方法和预期结果，避免工装直接给软件写入“温度值”，绕开端口、采样和换算链路。

ADI的MAX31865资料与TI的ADS124S08资料均包含传感器异常检测说明，但检测方法、使用条件与诊断结果各不相同。这支持一个测试原则：正常采样与异常识别要分别列项，不能把芯片具备诊断功能理解为整块板已完成故障检测。具体能力仍需结合所用器件、外围电路和固件核对。

若采样方案使用诊断电流，故障检查后还要确认已恢复正常采样模式，再做精度验收。以ADS124S08为例，原厂提醒：开启断线检测电流会影响正常传感器读数，精密测量时应关闭。测试程序应按所用器件及板卡电路规定模式切换、稳定等待和重新采样条件。

例如，某通道断开后读数达到量程边缘，测试还需要确认软件把它识别成了传感器故障，还是当作真实温度继续参与控制。断线、短路或超量程的注入条件必须由设计方评审；不能把任意短接端子的做法带入量产工位。多路采集板还应检查输入与通道编号的对应关系，防止两个探头读数都合理，却被软件交换了位置。

压力和流量通道同样从电气接口入手。给工装一个脉冲输入，只能验证计数和换算等约定功能；它不能证明管路中已有足够流量。若项目要求校准，应区分“验证采样是否合格”与“写入校准系数”，记录系数来源、版本和写入后复读结果，防止把重复校准当成修复硬件偏差的方法。

泵阀输出：测试负载要对应真实驱动方式

TI的DRV110和ADI的CN0415都展示了电磁执行器的电流控制方案。它们说明，采用PWM驱动的阀线圈不能只看控制引脚有没有波形，还要按设计核对负载电流和工作阶段。文中引用这些资料是解释测试思路，并不指定液冷控制板必须使用其中的器件。

直接驱动阀线圈的板卡，工装负载需要体现经设计方确认的电气特性。若客户设计包含吸合、保持或关断阶段，就分别记录相关输出与电流行为。用普通电阻代替线圈可以覆盖哪些项目、哪些动态行为未覆盖，应写在测试范围中；不能据此判定真实阀芯动作或流量调节已经合格。

若循环泵自带驱动器，PCBA只发送PWM、模拟量或通信指令，则板级测试应围绕该指令接口。先测端口，再按协议模拟状态反馈，检查软件是否正确解析。对于控制板直接带电机功率级的方案，负载能力、测量隔离和异常能量处理需要另行评审，不能把前一种工装直接搬过来。

反馈还要单独验证。测试程序发出启动命令后，不能立刻把“已启动”写进同一个结果字段。应区分命令已发送、端口输出符合要求、执行器反馈已收到。没有真实反馈的设计，也应明确哪些状态是推算值，不应在报告中写成实际转速或实际阀位。

告警联锁要测到恢复，不能停在“故障灯亮了”

NI的故障注入资料介绍了在测试接口与控制器之间模拟断路、短路等状态的方法。应用到液冷储能控制板时，应先有经客户确认的故障清单，再决定工装能够复现哪些条件；不是把资料中的故障类型全部加到每块产品上。

一条联锁用例应写明起始状态、注入条件、输出测点和恢复方式。时间记录也要约定起算点：从工装切换故障输入开始，还是从控制器满足判定条件开始，两者不能混用。若系统有独立硬件保护链，应分别验证硬件输出与软件告警，不能只读取一个软件标志位。

传感器断线不等于必须停泵，漏液告警也不等于所有阀门同时关闭。故障后的安全状态取决于液路结构、风险评估和整机控制策略。测试方应验证已批准的动作定义；若文件只写“异常时保护”，则应补齐具体输出、持续条件和恢复权限，再形成验收判据。

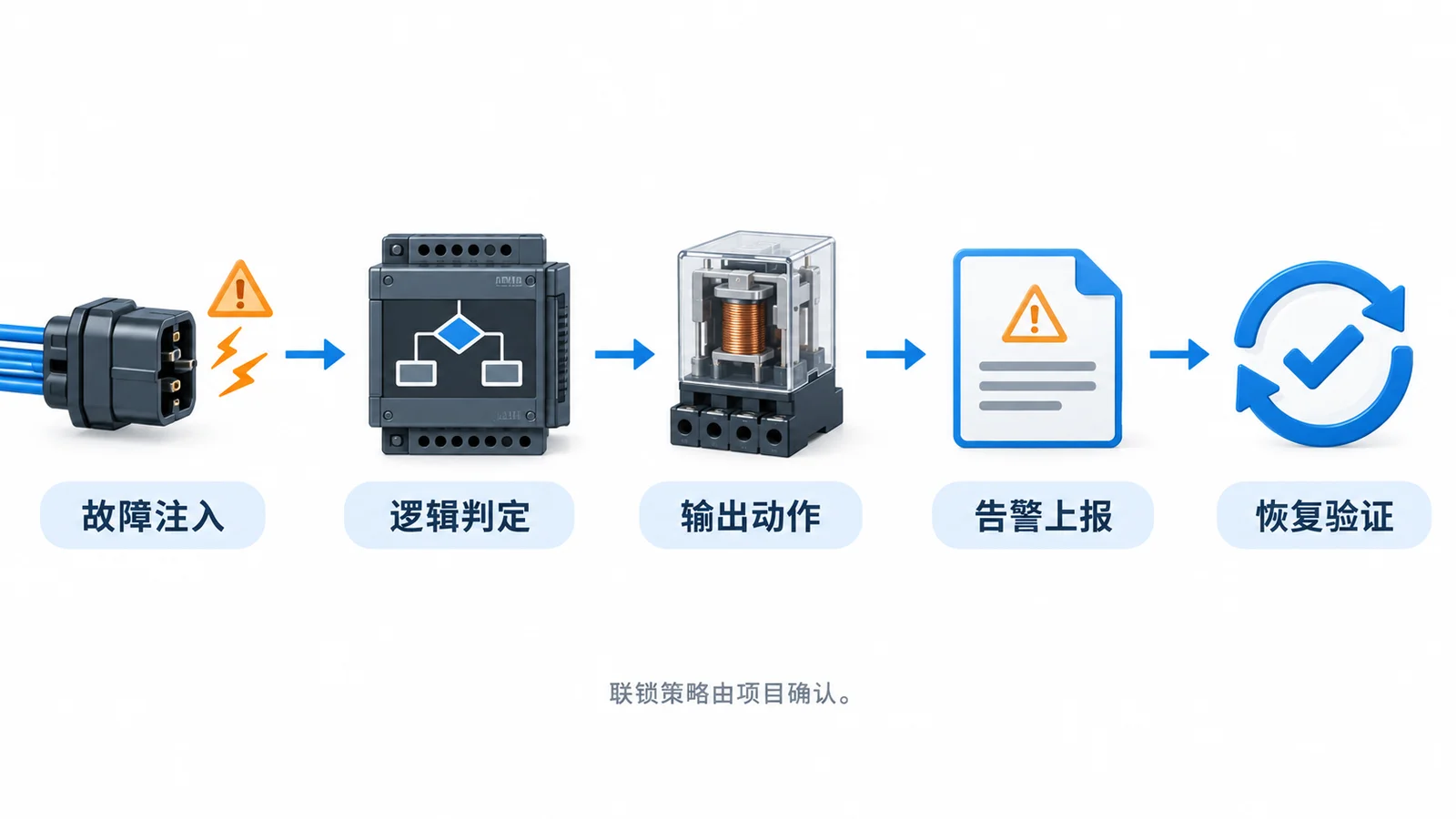

还应单列重启和失联场景：故障锁存是否保留、通信恢复后旧指令能否继续执行、参数未加载前输出处于什么状态。图示中的链条是检查范围，不要求所有系统严格按同一先后顺序动作。实际时序及允许偏差由项目文件规定。

板级交付与整机验证，分别留下什么证据

英飞凌的水泵参考设计使用了带水箱的模拟水循环，以及电机带负载的不同测试装置；NI则将PCBA功能测试描述为给装配板施加工作电源并检查设计功能。两类资料结合起来，可用于划分验收范围：电气负载、真实液路和整机热工况的证据不能相互替代。

手机端可左右滑动查看完整表格。

具体分工应写入技术协议。借鉴数据中心液冷CDU控制板PCBA批量制造的泵阀传感接口思路时，也应重做储能项目的接口和责任划分，不能直接沿用另一类设备的安全策略。若另外安排板卡老化，可参考储能PCS控制板老化测试中的记录与失效闭环方法；老化记录与本篇FCT记录应分别定义。

询价时，除Gerber、BOM和装配文件外，建议一并交付接口表、泵阀及传感器资料、固件与参数版本、通信协议、故障联锁表和验收规范。涉及驱动、采样或保护器件的替代，由设计方确认变更影响及复测项目；资料准备和审批过程可参照储能PCBA代工代料中AFE、隔离芯片和继电器的替代审批。

批量交付记录建议至少关联板卡编号、硬件版本、固件版本、工装及测试程序版本，并保存关键输入条件、测量结果和失败原因。返修后是否只复测失败项、是否重跑关联用例，也应事先约定。发生现场问题时，这些信息才能帮助判断是板卡、参数、线束还是系统配置差异。

采购与工程常见问题

液冷储能控制板PCBA代工报价，为什么需要联锁表？

联锁表决定要模拟哪些状态、采集哪些反馈，以及工装是否需要额外的切换和保护功能。只提供BOM可以讨论物料与装配，无法据此确定完整的功能测试范围。

首批交付前，采购应确认哪份测试记录？

先确认一份按正式测试程序生成的记录样例，检查能否从板卡编号找到版本、输入条件、实测结果和失败原因。若只有“合格”两个字，就应在批量测试前补齐双方需要留存的字段。

英特丽可以按什么资料开始评估？

山西英特丽电子科技的业务包括PCBA制造、SMT贴片加工和EMS电子制造服务。可从制造资料、接口定义及测试要求开展项目评估；专用工装、负载模拟和系统联调的承担范围，在评估后写入双方技术协议。
