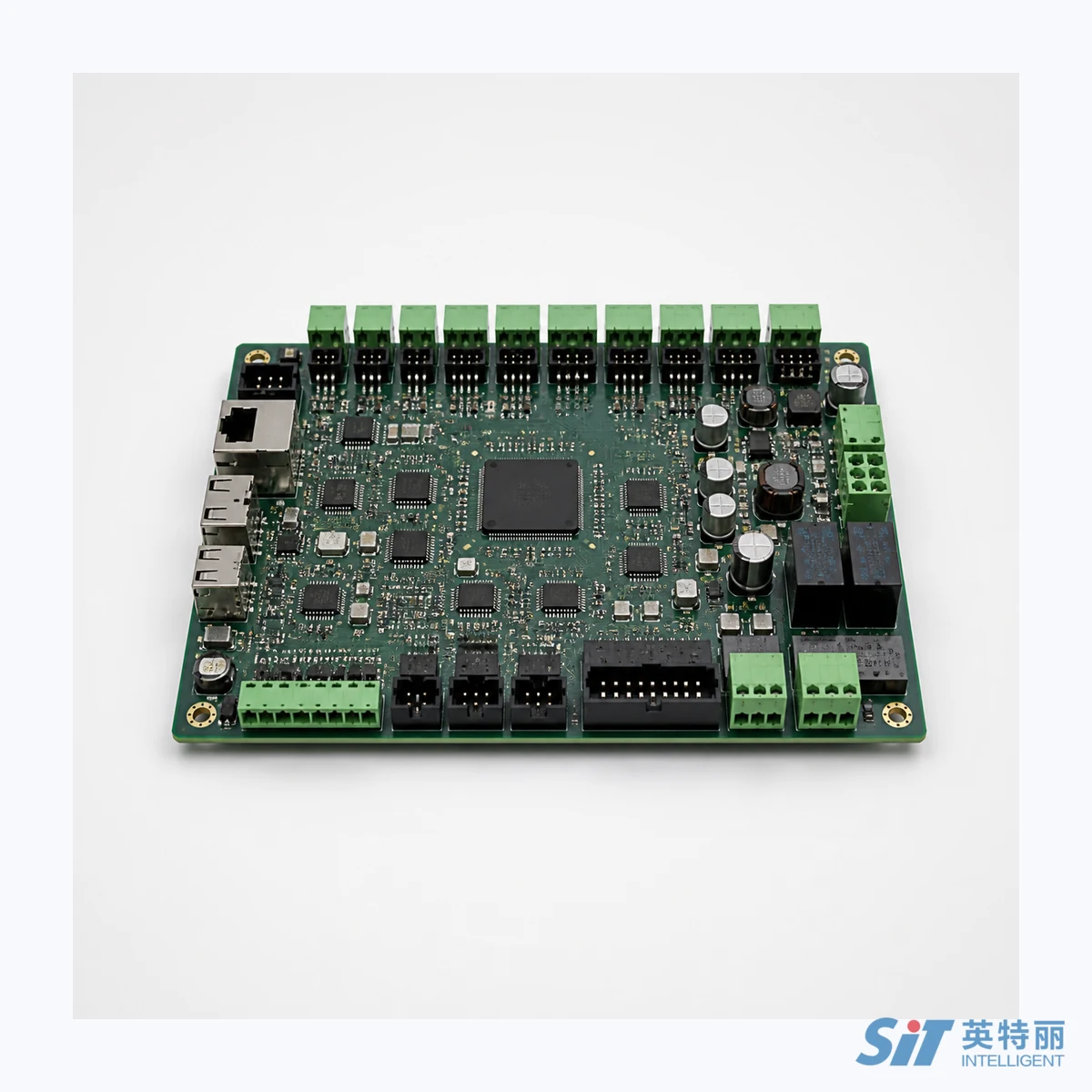

  • 液冷CDU控制板PCBA加工与组装-板卡整体与连接器
  • 液冷CDU控制板的传感采集接口与通信连接器
  • CDU板卡与压力、流量传感器的台架连接

液冷CDU控制板PCBA加工与组装

产品类型
通信与算力
可承接板卡
CDU主控、传感采集、泵阀接口、漏液监测板
制造范围
物料配套、SMT贴片、后焊、组装
测试输入
通道表、传感器资料、固件与校准文件
交付方式
板卡制造与整机联调分项确认
关注热度
次
更新时间
2026-08-10
产品描述:
液冷CDU控制板加工,面向液冷设备商承接主控、传感采集、泵阀接口及漏液监测板的SMT贴片与组装。按传感器清单、接口定义和测试文件评估交付,山西英特丽提供PCBA制造服务。
  • 产品详情
液冷CDU控制板加工服务适用于冷却液分配单元的主控、传感采集、泵阀接口和漏液监测板。山西英特丽按设备商提供的设计文件组织PCBA制造,并根据传感器、执行器和整机联调要求确认测试范围。

从传感器清单确定板卡制造范围

CDU是冷却液分配单元,控制系统需要采集温度、压力、流量等运行信息,并与泵阀及上位系统配合。板卡报价前应明确主控与采集功能是否集成、传感器输出形式、各通道接口定义,以及执行器由本板驱动还是通过通信控制。

同一外观的控制板,也可能对应不同传感器量程、接线方式和软件配置。建议把通道表、物料版本与固件版本放在同一份交付清单中;需要涂覆时,应明确连接器、测试点和散热接触区域的遮蔽要求。

液冷CDU控制板的传感采集接口与通信连接器
液冷CDU控制板的传感采集接口与通信连接器(点击查看大图)

可承接板卡与制造输入

手机端可左右滑动查看完整表格。

板卡或组件需提供的资料交付检查重点
主控与通信板控制程序、通信接口与设备地址规则启动、通信应答、配置及版本核对
温度、压力与流量采集板传感器型号、信号形式、量程与校准文件按通道施加输入并核对采样结果
泵阀接口板驱动或通信方式、负载资料、联锁逻辑输出状态、反馈输入和异常状态处理
漏液监测板检测器连接方式、报警阈值与恢复条件正常、报警、断线等约定状态

逐通道验证后,再进入液路联调

板级FCT(功能测试)可按通道表核对供电、采样、输出和通信。模拟传感器输入时,要保留输入条件、板卡读数、判定范围和软件版本,便于定位误差来自板卡、传感器还是配置文件。

实际液路中的温度响应、流量调节和泵切换,还受到管路、换热部件与控制策略影响。若需要与液路平台联调,询价阶段就应说明由哪一方提供设备、介质及测试程序,交付记录分别对应板卡与整机。

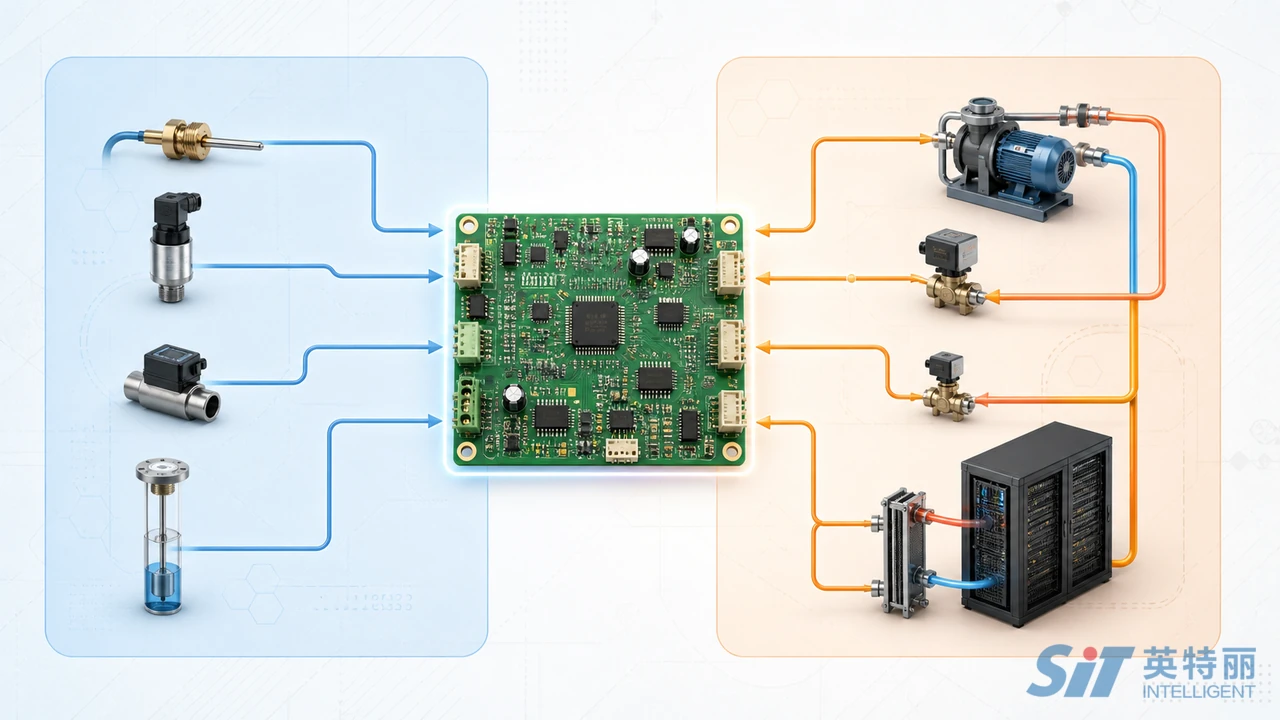

CDU板卡与压力、流量传感器的台架连接
CDU板卡与压力、流量传感器的台架连接(点击查看大图)

询价与试产资料

BOM、Gerber、装配图、传感器与泵阀清单、通道及接线定义、通信协议、固件和参数文件、校准方法、报警与恢复条件、板级及整机验收分工。

可按来料加工或代工代料方式评估。报价分别核对物料、贴装与后焊、工装及测试、组装和包装项目;试产确认后,再按双方认可的物料、工艺和测试版本安排批量交付。

制造工艺可结合数据中心液冷CDU控制板PCBA代工技术要点查看。测试方案的准备资料见PCBA量产测试与治具分工;设计交接阶段可参考PCBA设计与制造协同。

采购常见问题

只提供传感器数量,能确定CDU控制板报价吗?

还需要信号形式、接口数量、板卡设计和测试要求。相同通道数量可能对应不同的隔离、供电和校准方案,费用应按实际物料与工序核算。

PCBA交付是否包含整套CDU液路调试?

可分别评估板卡制造、控制器组装与液路联调需求。整机调试涉及泵阀、传感器和控制策略,需在项目范围中明确设备、工装及验收责任。
