一、为什么现在要单独谈储能热失控气体与温度监测板

UL 9540A:2025用于评估电池储能系统热失控火灾传播，IEC 62933-5-2则从系统层面讨论电化学储能安全。两者都不是某块传感板的认证捷径，却推动设备商更重视异常数据、预警和事件记录。

气体、温度、烟雾等传感器各有适用条件和交叉敏感。制造端不能把“传感器有输出”当成预警性能，只能按批准算法和标定流程保证每个节点、每条通道和每个联动输出与样机一致。

本文的市场与标准口径来自UL 9540A:2025更新说明和IEC 62933-5-2；具体电气参数、试验等级和认证组合应以目标市场、客户技术协议及整机风险评估为准。

二、储能热失控气体与温度监测板不是一块“通用控制板”：先拆板卡与信号链

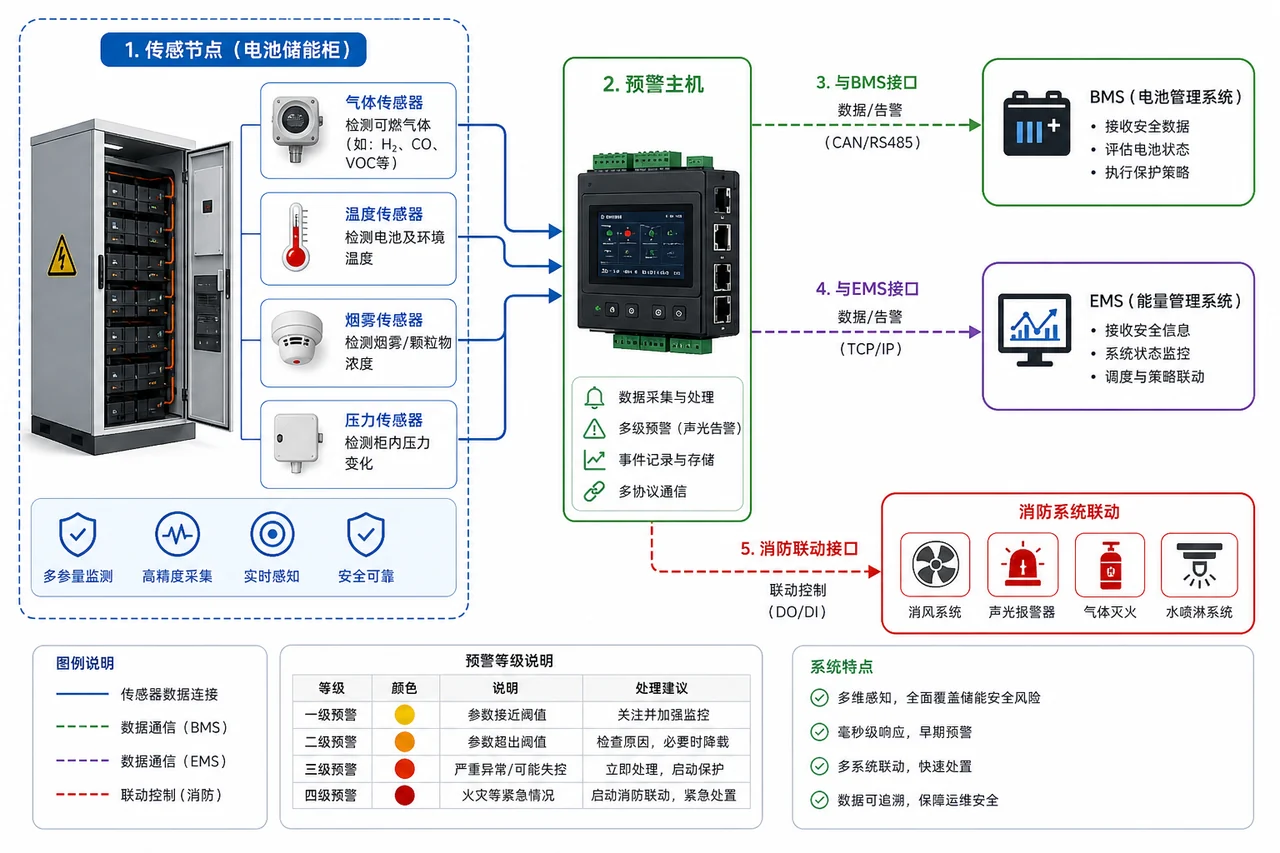

典型系统包含柜内传感节点、汇聚主机、通信和联动输出。传感器可直接在板上，也可通过线束连接，量产方法不同。

气体/温度/烟雾/压力传感 → 节点采集板 × N → 预警主机
                                          ├→ BMS/EMS通信
                                          ├→ 声光告警
                                          └→ 消防/停机联动（按系统策略）

气体传感器对污染、储存和老化敏感，必须按传感器厂商要求管理开封、暴露和校准。PCBA车间的清洗剂、涂覆和包装材料也要评估是否影响传感器。

三、从样机转到批量，常见的五个返工问题

3.1 把单一传感器读数写成通用报警结论

不同电芯体系、柜体和环境会改变信号。制造测试只验证通道、校准和状态机，不自行设定报警阈值或宣称提前量。

3.2 传感器被清洗、胶水或涂覆污染

传感器开口和敏感材料可能受挥发物影响。工艺图要标明禁清洗/禁涂/禁胶区域，必要时将传感器后装。

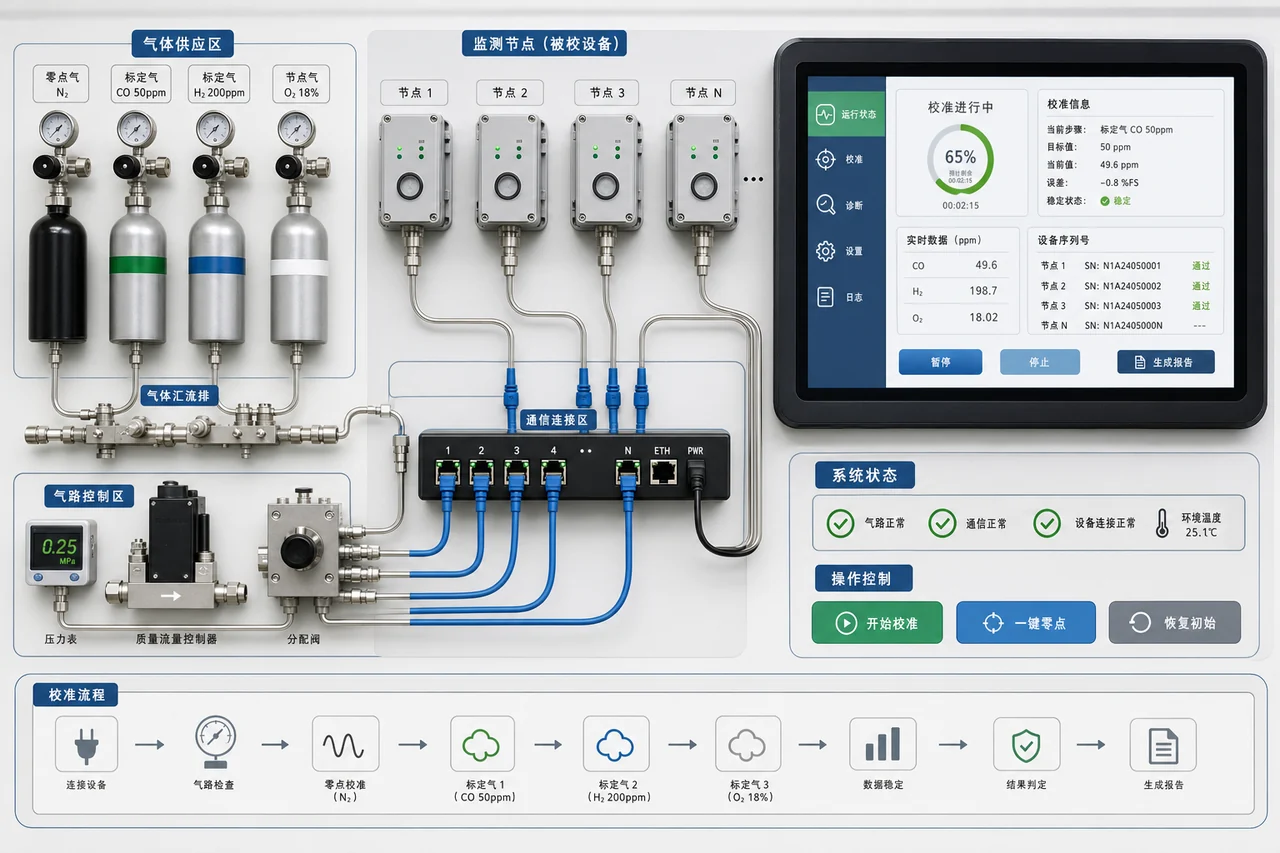

3.3 校准数据与传感器序列号错绑

校准前读取板和传感器唯一标识，写入后回读并绑定。更换传感器后重新校准，不能沿用旧值。

3.4 通信掉线被当成正常低读数

节点断线、传感器故障和真实低浓度必须区分。FCT逐项模拟断线、短路或诊断码，确认主机正确告警。

3.5 联动继电器只测吸合

安全输出还要核对常开/常闭、反馈和失电状态。按系统状态机测试正常、故障和掉电，避免安装后逻辑相反。

四、把设计文件变成可重复交付的PCBA，工程流程怎么走

该类产品适合采用传感器管理、板级采集、节点校准、网络组态和联动测试五步流程。

1. 建立传感器批准清单、存储/开封、校准、固件和报警配置管理规则。
2. DFM核对传感器禁区、模拟采集、通信隔离、继电器端子和测试点。
3. PCBA完成后先用模拟信号验证通道，再按批准流程安装/校准真实传感器。
4. 多节点组网测试地址、断线、诊断和事件记录，绑定节点与主机版本。
5. 整机验证声光、通信和客户规定的联动输出，封装后复测关键通道。

任何“提前多少分钟预警”之类效果数据都与电芯、场景、传感组合和算法有关，未经系统试验不进入正文或TDK。

4.1 把工程样机翻译成可执行的量产版本

储能热失控多传感监测板在样机阶段可能容许临时飞线、手动写参或少量替代料，进入中大批量后，这些例外必须退出正式流程。项目启动表应同时冻结气体、温度和烟雾传感器组合、节点数量、采样与告警逻辑、通信点表、消防联动、气路和机柜配置。每一种组合分配独立版本号，报价BOM、批准BOM、坐标、装配图、固件和测试规范使用同一后缀；尚未确认的替代料单列风险，不以口头同意直接投线。

4.2 工艺路线要覆盖SMT、DIP/THT和成品装配

工单不能在回流焊后就结束。围绕低漂移采集与主控贴装、传感器插件、板面洁净、防污染涂覆、气路和线束安装、节点与主机组装，工程人员要给出首件观察项、可返工边界、清洗或涂覆要求、扭矩或固定要求以及装配顺序。板卡若要进入壳体、箱体、泵体或机架，还需把结构公差、线束弯折和散热路径纳入评审，避免“裸板合格、装成产品后干涉或过热”。

4.3 治具验收看的是覆盖率和可重复性

储能热失控多传感监测板的FCT建议围绕标准气体或受控替代输入、温度与烟雾模拟、节点扫描、断线短路、告警延迟、通信和联动输出建立项目表。每一项都要说明输入条件、采集结果、判定限值、超限处置和数据保存位置。Golden Sample用于确认工装状态，但不能替代量产板逐项判定；测试软件、适配板和仪器配置同样要有版本，换电脑、换治具或升级程序后应执行受控复验。

4.4 追溯字段必须能回答“哪一批、哪一版、测了什么”

项目的追溯主键可以是PCBA序列号，也可以由整机号反查板号，但关系不能断开。建议至少关联传感器型号与批次、校准时间和系数、程序、节点地址、板号、柜体位置、复测及更换记录。若发生返修，系统应保留原始结果、维修动作、复测结果和放行人；若出现替代料或临时偏差，则把授权文件与受影响序列号绑定，方便客户定位范围，而不是扩大到整月产量。

4.5 放量不是把试产工单简单复制几十次

按储能柜节点图冻结传感器组合，小批先评价校准节拍、污染控制与故障注入，再扩展到整柜数量。首批应复盘直通率、主要不良、测试节拍、治具利用率和关键物料齐套情况，再决定并线、增加工装还是调整批次。ODM项目还需把方案责任、软件交付、认证样机和后续变更的归属写清；已有完整设计的项目则把资源集中在DFM、NPI和制造一致性上。

完成上述五项后，储能热失控多传感监测板采购方拿到的就不只是一个含税单价，而是一套能解释版本、工艺、测试和交付节奏的量产方案。山西英特丽可衔接SMT、DIP/THT、波峰焊、测试和成品组装，并在项目需要时参与控制板ODM评估与样机导入。

五、采购和研发如何判断一家代工厂能不能接住项目

询价不能只比较单板加工价。询价必须说明传感器由谁采购、是否需要校准气路、报警算法和消防联动由谁负责。

• 先看资料是否完整：Gerber、BOM、坐标、钢网要求、装配图、关键物料清单、测试规范和版本号要能互相对应。资料不闭环，报价再快也只是估算。
• 再看混装与测试链：项目是否同时包含SMT、DIP/THT、波峰焊、手工装配、线束或结构件，以及ICT/FCT或整机联调，决定了真实交付边界。
• 把追溯写进质量协议：关键物料替代规则、批次记录、软件版本、测试数据、返工授权和异常闭环，应该在量产前确认。
• ODM和纯代工分开谈：ODM可参与节点硬件、采集、通信、事件记录和工装；传感模型、报警阈值、消防逻辑和系统安全认证由客户主导。

针对储能热失控多传感监测板，山西英特丽可按项目承接SMT贴装、DIP/THT插件、波峰焊、测试以及PCBA/成品组装；需要定制时，可从方案评估、硬件或控制板开发、样机试制、可制造性导入接到量产协同。汽车、医疗和通用项目分别可结合IATF16949、ISO13485与ISO9001体系讨论质量计划，实际采用哪一体系仍由产品属性和客户要求确定。

六、储能热失控气体与温度监测板采购常见问题

6.1 气体传感器能替代BMS温度监测吗？

不能简单替代。不同信号反映不同现象，系统通常综合多源数据，具体策略由安全设计决定。

6.2 传感器可以在回流焊前贴装吗？

取决于器件规格和工艺限制。有些适合SMT，有些需后装并避免清洗或挥发物，必须按厂商资料执行。

6.3 每个节点都要用真实气体校准吗？

是否逐台、抽样或用电信号校准由传感器与产品规范决定。若宣称测量性能，应采用批准的校准流程。

6.4 询价要提供报警阈值吗？

若FCT要验证多级状态和联动，需要提供受控阈值/状态机或测试配置；制造方不自行设定安全阈值。
