一、包装是工序,不是"装箱这一下"
不少人把包装当成出货前的最后一个动作,实际上它是唯一一道跨越工厂边界的工序:板子离开产线之后,静电、湿气、振动、堆码压力都不再受你控制,只能靠包装本身抵挡。做批量代工的时候,包装争议往往集中在三类问题:
- 静电类:客户拆包发现器件失效,查不出是产线打坏的还是运输途中静电击穿的;
- 湿气类:板子存放几个月后再上二次回流或返修,BGA 出现分层、爆米花;
- 物理类:托盘堆高压塌、板边镀金插指磕伤、连接器针脚变形。
这三类都能在包装规范(Standard Inspection/Packing Procedure)里提前定死。定不下来的原因通常不是技术难,而是双方没坐下来把"运到哪里、放多久、下一道工序是什么"讲清楚。
二、防静电:先分清三种材料,别把粉红袋当屏蔽袋
常见的防静电包装材料有三类,功能完全不同,混用是很普遍的现象:
| 材料 | 俗称 | 作用 | 适用 |
|---|---|---|---|
| 耗散型 / 抗静电材料 | 粉红袋、粉红泡棉 | 本身不易产生静电,能缓慢泄放电荷 | 非敏感件外层、缓冲填充 |
| 静电屏蔽袋 | 银灰袋、金属化屏蔽袋 | 形成法拉第笼,隔绝外部静电场 | 装有敏感器件的 PCBA、单板 |
| 导电材料 | 黑色导电袋、导电托盘 | 快速泄放电荷,需配合接地 | 周转、产线内部流转 |
判断规则很简单:PCBA 只要板上有静电敏感器件,外包装就该用屏蔽袋而不是粉红袋。粉红袋只解决"包装自己不起电",挡不住外界静电场;真正需要法拉第笼效果的场合,用错材料等于没包。
此外还有几条容易被忽略的细节:屏蔽袋一旦被撕开又重复使用,金属化层可能已经破损;胶带要用防静电胶带,普通透明胶撕开时会产生可观的静电;标签打印后直接贴在敏感面上也可能带电。工厂内部的静电防护体系怎么建、现场怎么查,见SMT车间静电防护怎么验_ESD S20.20接地与温湿度现场核查要点。
三、防潮:MSL 决定包装,不是包装决定 MSL
3.1 湿敏等级是怎么回事
塑封器件会吸潮,吸了潮的器件在回流焊高温下,内部水汽急剧汽化,可能造成内部分层甚至封装开裂,业内叫"爆米花效应"(popcorning)。IPC/JEDEC 用湿敏等级 MSL 来分级:J-STD-020 负责分级与测试方法,J-STD-033 负责运输、存储、使用环节的处置要求,包括干燥包装、湿度指示卡阈值和烘烤条件。MSL 共分 1、2、2a、3、4、5、5a、6 八个等级,数字越大越敏感。
每个等级对应一个车间寿命(floor life):器件从干燥包装拆封后,在不超过 30℃/60%RH 的环境中,允许暴露的累计时长。超时的处理办法是重新烘烤复原,烘烤温度常用 125℃±5℃,具体时长取决于封装厚度与吸潮程度,按标准给出的表格执行。

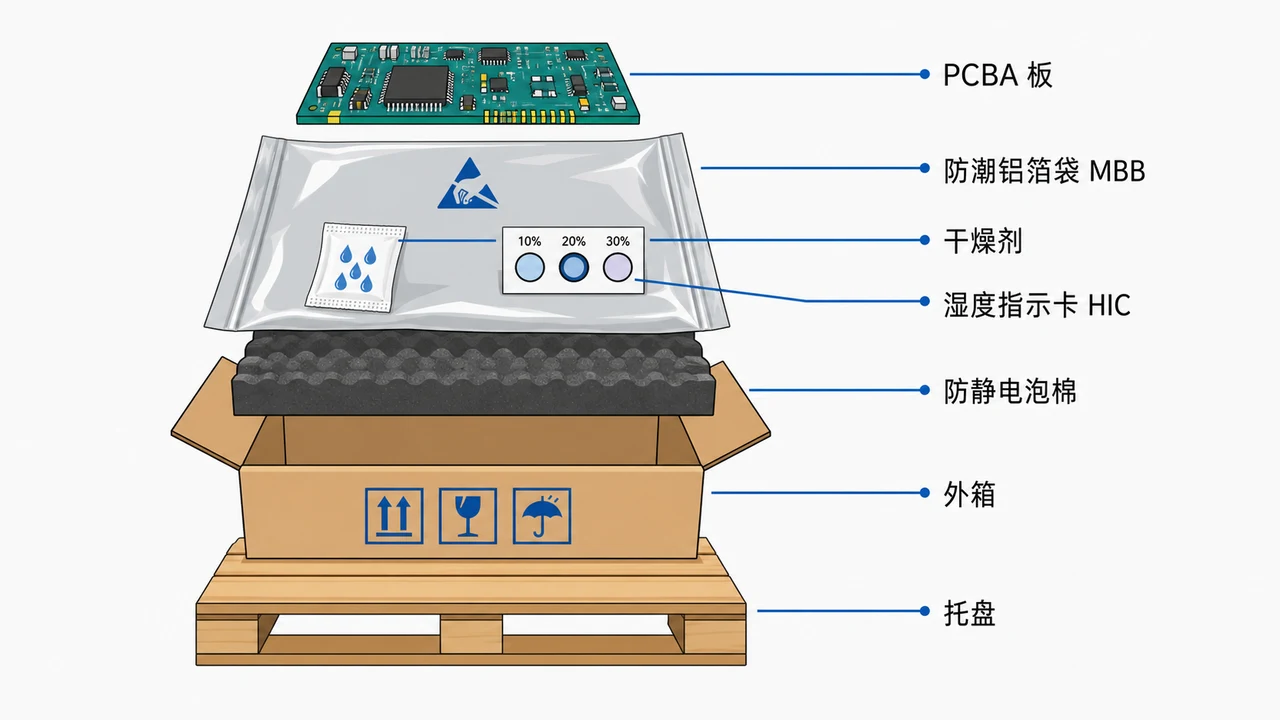

3.2 干燥包装到底包了什么
验收时最实用的动作是看 HIC:拆袋后先读色点。若指示卡显示袋内湿度已超过对应阈值,这批料/板在上线前需要按标准处理,而不是直接投产。这一步只要几秒钟,却能挡掉后续大量的焊接不良。
3.3 存放条件与再包装
拆封后没用完的板子怎么办?规范做法是记录已暴露时长,重新放回带干燥剂的铝箔袋并封口,或放入干燥柜(氮气柜)存放;两次暴露时间要累加计算。仓库端的湿敏管理和呆滞料保管条件是同一套逻辑,相关条款怎么约定见PCBA代工呆滞料谁买单_E&O库存责任与备料条款怎么约定。
四、物理保护:托盘、缓冲与堆码
PCBA 的物理损伤大多来自三个地方:板边与插指、板上高元件(电解电容、连接器、散热片)、以及板子之间的相互挤压。常见的包装组合:
| 方式 | 适用板型 | 要点 |
|---|---|---|
| 吸塑托盘(Tray) | 结构规则、有高元件的板 | 按板型开模,元件避空;托盘需为防静电材质 |
| 防静电泡棉隔层 | 中小尺寸、批量大 | 层间隔离,注意泡棉不要压到高元件 |
| 独立屏蔽袋 + 珍珠棉 | 高价值单板、样品 | 成本高但保护好,适合样机与关键件 |
| 周转箱(Tote) | 厂内或近距离配送 | 需可清洗、可追溯,不建议直接用于远洋运输 |
外箱要考虑堆码强度与运输振动。发往海外的项目,客户常会要求提供 ISTA 系列(如 ISTA 3A)的运输包装测试报告,或按 ASTM D4169 做分销包装测试。这类测试通常由第三方实验室完成,费用和周期需要提前排进项目计划。
五、出口木质包装:IPPC 标识是硬门槛
用木箱或木托盘出口,必须满足国际植物检疫措施标准 ISPM 15:木质包装需经热处理(木材中心温度达到 56℃ 并保持 30 分钟以上)或溴甲烷熏蒸处理,并加施 IPPC 标识。没有合规标识的木质包装,在目的港可能被要求处理、退运甚至销毁,时间和费用都不小。
规避方式有两条:一是使用免熏蒸材料(胶合板、多层板、蜂窝纸板等人造板材,通常不在 ISPM 15 管控范围内);二是使用经处理并带 IPPC 标识的实木包装,并留存处理证明。选哪条要看重量、堆码要求和目的国海关的实际执行口径,建议在报价阶段就跟货代确认清楚。
六、包装规范(SIP)该写哪些条目
把上面所有内容落到一张文件上,才算真正定死。一份可执行的包装规范建议包含以下条目:
- 产品标识:机型、版本、客户料号、批次号规则、标签内容与位置
- 内包装:屏蔽袋规格、每袋数量、封口方式、干燥剂包数、HIC 型号
- 缓冲与固定:托盘型号或泡棉规格、层数、隔层方式、高元件保护
- 外箱:纸箱材质与耐压、每箱数量与毛重上限、封箱与打包带方式
- 栈板:托盘尺寸、每栈层数与总高、缠绕膜圈数、角护与打包
- 标识:唛头内容、防潮/防静电/易碎标志、堆码层数上限标志
- 出口附加:木质包装处理方式与 IPPC 标识、装箱单与随附文件
- 特殊要求:是否需要真空、是否需要氮气柜暂存、是否需要运输记录仪(温湿度/冲击)
规范里每一条都应有对应的检查方法和判定标准,出货检验按这张表逐项打勾。至于成箱之后怎么把批次与序列号对应起来,属于追溯体系的范畴,见PCBA序列号与条码追溯体系怎么建_SN编码规则与批次召回界定;出口时随附的合规文件清单,见PCBA出口合规怎么做_RoHS REACH与UL CE认证的代工厂配合清单。
七、审厂时关于包装该看什么
- 包装作业指导书是否按机型编制,现场作业是否与文件一致?
- 屏蔽袋与粉红袋的领用有没有区分?防静电胶带是不是在用?
- 干燥剂库存怎么管?开封后的干燥剂是否有失效控制?
- HIC 判读结果记录在哪里?超标时的处理流程写在哪份文件里?
- 有没有做过运输测试?最近一次跌落或振动测试报告能否调阅?
- 木质包装供应商的 IPPC 资质证明是否留档?
包装这块问得细,后面出货争议会少很多。完整的审厂动线与评分表,见PCBA代工厂怎么审_中大批量客户审厂清单与评分表,中大批量代工的整体协作框架见中大批量PCBA代工厂怎么选_从试产转量产的工艺治具与追溯方案。
附录:术语速查
| 术语 | 全称/出处 | 说明 |
|---|---|---|
| MSL | Moisture Sensitivity Level(IPC/JEDEC J-STD-020) | 湿敏等级,分 1~6 共八档 |
| J-STD-033 | IPC/JEDEC 标准 | 湿敏器件的运输、存储与使用处置要求 |
| MBB | Moisture Barrier Bag | 防潮铝箔袋,常兼具静电屏蔽 |
| HIC | Humidity Indicator Card | 湿度指示卡,通过色点判读袋内湿度 |
| ESD | Electrostatic Discharge | 静电放电 |
| ISPM 15 | 国际植物检疫措施标准第 15 号 | 出口木质包装处理与 IPPC 标识要求 |
| ISTA | International Safe Transit Association | 运输包装测试系列规程 |
