一、为什么静电问题总是"事后才发现"
静电放电对器件的伤害分两种。一种是灾难性失效,器件当场击穿,产线上就能测出来,反而不可怕;另一种是潜在性损伤,器件内部结构被削弱但功能仍正常,出厂检验全过,装机运行一段时间后才失效。后者才是让人头疼的部分:发生在市场上,查不到直接证据,最后往往归因为"来料问题"或"设计余量不足"。
更麻烦的是,器件对静电越来越敏感。工艺节点越先进、栅氧越薄,能承受的人体放电电压越低;高频射频器件、MEMS 传感器、高精度模拟前端都属于敏感度高的类别。这意味着十年前够用的防护措施,今天可能已经不够。
所以判断一家代工厂的静电防护水平,不能听结论,要看体系和实测数据。市场退回件的分析思路见PCBA量产售后返修怎么接_RMA流程与失效分析报告要什么。
二、标准框架:S20.20 与 61340-5-1 讲了什么
国际上通行的两套静电防护管理标准是美国的 ANSI/ESD S20.20(现行版本为 2021 版)和国际电工委员会的 IEC 61340-5-1,内容高度对应,很多工厂同时参照两者建体系。它们的共同要求可以概括成四句话:
其中"人员接地"的通行限值是人体到接地点的综合电阻小于 1×10⁹ Ω,并要求在使用现场记录验证数据。对于无法用手腕带的工位,则通过鞋/地板系统接地,同样需要满足对应的电阻要求。

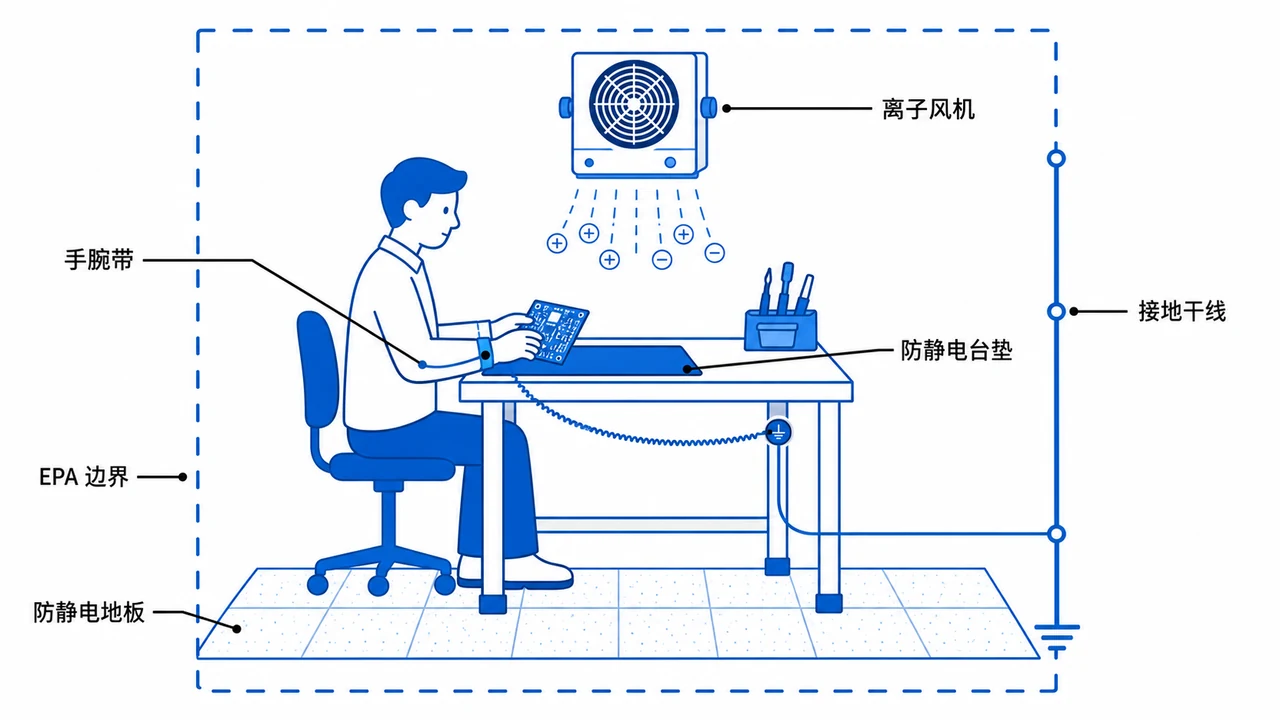

三、一个车间的静电防护由哪些环节组成
3.1 人员
- 手腕带:坐姿作业的主力手段,要求每日上岗前测试并记录,或使用带在线监控的工位;
- 防静电鞋与地板:站姿作业与流动人员的接地方式,两者是一套系统,单独换鞋不换地板没有意义;
- 防静电服:抑制衣物摩擦起电,袖口是关键部位;
- 培训:新员工上岗培训 + 定期复训,并留有考核记录。
3.2 工作面与设备
- 防静电台垫接地,接地线插头与接地干线可追溯;
- 贴片机、插件台、返修台、测试架、烙铁等设备的接地状态定期检测(烙铁头对地电阻是常被忽略的一项);
- 推车、货架、周转箱、料盒使用耗散型或导电材料;
- 工位上尽量清除普通塑料袋、泡沫、亚克力板等绝缘物,清除不了的用离子风机中和。
3.3 环境与包装
- 温湿度:湿度过低时摩擦起电电压显著升高,车间通常将相对湿度控制在一个中间区间并持续记录;
- 离子风机:用于中和无法接地的绝缘体,需定期做离子平衡与衰减时间校验;
- 包装材料:屏蔽袋、耗散型料盘、防静电胶带,不同材料的分工见PCBA防静电包装与运输怎么定_MSL防潮真空袋与出口木箱要求。
四、审厂时能当场实测的九项
下面这张表可以直接打印带去现场。测量仪器工厂应该都有,让对方当着你的面测,比看一沓记录表更有说服力。
| # | 测什么 | 怎么测 | 看什么 |
|---|---|---|---|
| 1 | 手腕带 | 随机抽 3~5 名作业员,用手腕带测试仪现场测 | 是否合格、当日测试记录是否已填、是否有人未佩戴 |
| 2 | 防静电鞋 + 地面系统 | 人站在地板上用人体综合电阻测试仪测 | 是否满足接地限值;鞋底是否磨损 |
| 3 | 台垫接地 | 表面电阻测试仪测点对点与点对地 | 接地线是否连接可靠,插头是否松动 |
| 4 | 烙铁与设备接地 | 测烙铁头对地电阻 | 是否在允许范围;返修台是否单独接地 |
| 5 | 离子风机 | 用平板监测仪测离子平衡与衰减时间 | 是否在校验周期内,风口是否积尘 |
| 6 | 周转器具 | 抽测料盒、周转箱、推车 | 有无混用普通塑料料盒 |
| 7 | EPA 边界 | 看标识与进出管理 | 边界是否清晰;访客进入是否有措施 |
| 8 | 温湿度 | 看现场记录与温湿度计 | 是否连续记录,超标是否有处置动作 |
| 9 | 包装材料 | 看成品包装与半成品周转包装 | 敏感板是否用屏蔽袋,胶带是否为防静电型 |
实测之外,还要看三份文件:ESD 控制计划(有没有、是不是最新版)、周期性验证记录(测量频次、责任人、异常处置)、培训记录(覆盖率与复训周期)。这三份齐全,基本能说明体系是活的而不是应付审核的。完整审厂动线见PCBA代工厂怎么审_中大批量客户审厂清单与评分表。
五、常见的六个现场问题
| 现象 | 为什么是问题 | 改法 |
|---|---|---|
| 手腕带每天测但记录是事后补的 | 数据不真实,异常无法被发现 | 改用在线监控工位,或改为上岗刷卡联动测试 |
| 工位上放着普通塑料文件夹、矿泉水瓶 | 绝缘体带电后无法泄放,靠近板子即产生场感应 | 清出 EPA 或用离子风机覆盖 |
| 接地线并联到设备外壳后再统一接地 | 接地路径不明确,单点失效影响一片工位 | 按标准做接地干线与分支,并做导通检测 |
| 离子风机常年不校验 | 离子平衡漂移后可能反而给板子充电 | 纳入设备校验计划,定期测平衡与衰减时间 |
| 冬季湿度低但无加湿措施 | 低湿环境摩擦起电电压明显升高 | 加湿并记录,或加强离子中和 |
| 返修台没纳入 ESD 管理 | 返修是人手接触最多的环节,风险反而最高 | 返修台按标准工位同等要求管理 |
六、静电防护和良率之间的关系怎么衡量
静电防护做得好不好,很难用单一指标衡量,但可以从几个侧面观察:
- ICT/FCT 的偶发单点失效率:某类敏感器件反复出现无规律失效,值得往静电方向查;
- 市场早期失效曲线:装机三个月内的失效如果集中在同一类器件,静电是重点怀疑对象;
- 返修后二次失效比例:返修工位防护不到位时,这个比例会明显偏高;
- 敏感料的 DPPM 走势:与非敏感料对比看趋势差异。
良率与 DPPM 的统计口径见PCBA量产良率管理_直通率FPY与DPPM怎么算。需要说明的是,静电导致的失效很少能在单块板子上"证明",更多是通过趋势与相关性判断,所以体系是否严密,比事后追查更重要。
七、对不同产品,防护要求要不要加码
| 产品类型 | 敏感度考虑 | 常见加码措施 |
|---|---|---|
| 汽车电子 | IATF16949 体系要求 + 长寿命服役 | 过程审核纳入 ESD 项、专线管理、追溯到工位 |
| 医疗器械 | ISO13485 体系与风险管理要求 | 洁净与静电双重控制、记录保存周期更长 |
| 射频与高频板 | 射频器件耐受电压低 | 专用工位、离子风机覆盖、限制人手接触 |
| 工控与电力 | 现场电磁环境恶劣 | 加严来料与成品包装、运输环节防护 |
| 消费类大批量 | 节拍快、人员流动大 | 侧重培训覆盖率与在线监控,减少对人工记录的依赖 |
山西英特丽的 30 条高速 SMT 产线同时承接汽车电子、医疗、工控与消费类产品,不同体系的要求在同一厂区内并行运行,静电防护的现场规则按产品类别分级执行。中大批量项目的整体协作方式,见中大批量PCBA代工厂怎么选_从试产转量产的工艺治具与追溯方案。
附录:术语速查
| 术语 | 全称 | 说明 |
|---|---|---|
| ESD | Electrostatic Discharge | 静电放电 |
| ESDS | ESD Sensitive Device | 静电敏感器件 |
| EPA | ESD Protected Area | 静电防护区 |
| HBM | Human Body Model | 人体放电模型,器件耐受能力的分级依据之一 |
| CDM | Charged Device Model | 带电器件模型,自动化产线上更需关注 |
| S20.20 / 61340-5-1 | ANSI/ESD 与 IEC 标准 | 静电防护管理体系的两套主流标准 |
计划做代工厂静电防护现场核查,或需要按产品类别定义 ESD 管控要求?欢迎联系山西英特丽沟通。
