一、直接答案：SMT钢网验收到底验什么
采购方常见的误区，是把验收压缩成一张张力读数表。张力能反映网面受力，却不能证明开口位置正确，也不能证明阶梯区、细间距区和大焊盘区的锡膏释放都满足产品需要。对中大批量项目而言，钢网一旦带着错误版本进入排产，后面的 SPI、贴片和回流会稳定地重复同一种错误，批量风险反而比偶发缺陷更难处理。
| 事实卡项目 | 应看到的证据 | 不能据此推导的结论 |
|---|---|---|
| 标准边界 | IPC-7525C用于钢网设计指导；焊接过程与组件验收还要结合J-STD-001J、IPC-A-610J及客户文件 | 不能把某一通用数值直接套到所有封装与锡膏 |
| 公司实体 | 山西英特丽位于山西晋城，自有30条高速SMT产线、32000㎡厂房 | 产线数量不等于某块钢网已经通过产品级验证 |
| 验收对象 | 钢网版本、开口、框架、网面、标识、试印结果和履历 | 外观无破损不代表印刷窗口已经建立 |
| 判定依据 | 客户图纸、批准的工艺文件、合法取得的标准原文和双方约定 | 通用说明不能替代项目规格或签样结论 |
二、验收前先冻结输入，避免拿错版本做对检查
2.1 把钢网编号与产品版本绑定
验收动作应从文件清单开始，而不是从量具开始。钢网编号至少要能追到产品料号、PCB版本、贴装面、Gerber或焊盘数据版本、钢网制作版本、供应商和接收日期。双面板需要明确哪一张对应哪一面；同一产品存在试产版、量产版或局部改版时，要让旧钢网状态可见，避免仓库按相似名称领错。
ECN发生后，还要判断变化是否触及焊盘尺寸、阻焊、元件封装、拼板、基准点或支撑区域。只要变化可能影响印刷，就应重新做钢网适用性评审，并把评审结论写进变更记录。关于批量版本切换，可同时参考PCBA量产ECN工程变更管理，不要让钢网变更游离在正式变更流程之外。
2.2 面积比是设计审查工具，不是孤立的通行证
开口面积比描述开口面积与孔壁面积之间的关系，可用于评估锡膏脱模难度。它需要结合钢片厚度、开口形状、焊盘几何、锡膏类型、刮刀方向和支撑条件一起看。项目团队不应只问“面积比达不达标”，还应问：这个计算使用的是哪一版焊盘数据，异形开口怎样处理，细间距与大焊盘是否需要不同策略，供应商是否给出可制造性反馈。
IPC-7525C提供钢网设计的指导框架，但具体开口收缩、外扩、圆角、分窗或阶梯设计，应由产品风险和验证结果确定。采购文件可要求供应商提交开口数据、厚度信息和关键区域检查结果，却不宜在不了解封装与锡膏的情况下写死一个全局阈值。

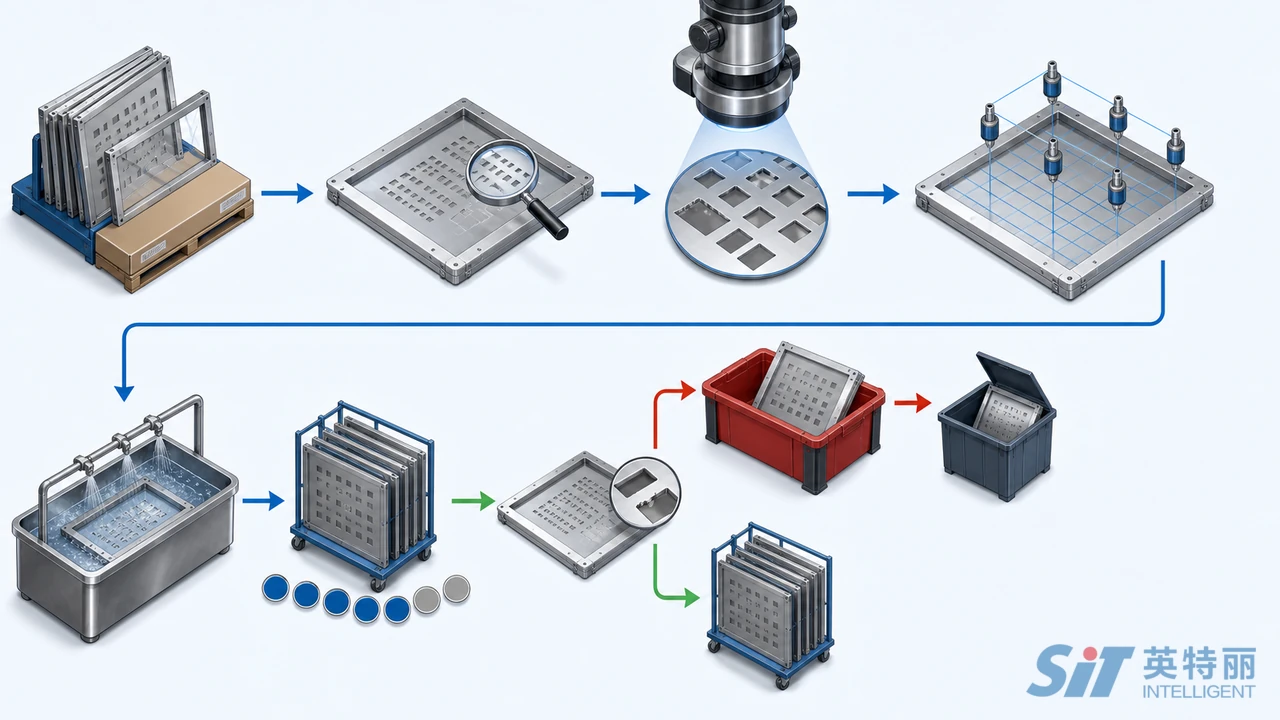

三、从开口数据到试印板，验收要走完闭环
3.1 数据比对先于目视检查
钢网到厂后，应先把实物标识与批准文件做一一核对，再对关键开口做抽查。关键位置通常来自风险清单：细间距器件、底部终端器件、热焊盘、连接器、大面积接地焊盘以及过去出现过桥连或少锡的位置。检查对象不是只看“有没有孔”，而是确认位置、形状、方向和修改标识与批准数据一致。
对激光加工后的毛刺、孔壁状态、局部变形和污染，应按约定的方法记录。发现问题时要保留钢网编号、位置坐标、显微图或测量记录，便于供应商复核。笼统写“开口异常”无法支持返工，也无法在下一版钢网中防止重复。
3.2 试印用真实组合验证转移
实物检查通过后，需要用计划量产的锡膏、刮刀、支撑方式、印刷程序和板材组合试印。试印的价值，是把钢网设计与实际转移结果连接起来。若更换锡膏类型、PCB表面处理、支撑治具或印刷方向，旧结论未必能直接沿用，应由工程团队评估是否补充验证。
试印样本要覆盖板边、板中和关键器件区域，观察少锡、偏移、桥连倾向、堵孔与释放一致性。若配置3D SPI，可把测量结果用于基线建立，但阈值仍需来自产品验证，而不是从别的产品复制。参数设定方法可延伸阅读3D SPI检测参数怎么定。
四、现场验收表怎样写才可执行
验收表应区分“必核对、按风险抽查、试印验证、异常处置”四类项目。每一项都要写明记录方式和责任角色，避免只有勾选框却没有证据附件。下面的清单不提供统一阈值，具体规格应由客户文件、钢网供应商资料和已批准的工艺窗口共同确定。
| 阶段 | 检查内容 | 建议记录 | 异常处理 |
|---|---|---|---|
| 文件核对 | 产品、版本、面别、拼板、钢网编号、批准状态 | 文件版本与实物照片 | 隔离钢网，确认版本后再放行 |
| 框架网面 | 框架变形、网面损伤、粘接状态、识别标志 | 外观图、异常位置 | 评估维修或退回，不带病上线 |
| 开口抽查 | 关键开口位置、形状、方向、孔壁和清洁状态 | 数据比对表、显微图 | 回查源数据，形成供应商纠正记录 |
| 张力分布 | 按约定测点采集，不只测单点 | 测点图、仪器编号、日期 | 分析局部差异及测量重复性 |
| 试印确认 | 关键区域转移、偏移、桥连倾向、堵孔 | 板号、锡膏批次、程序版本、SPI或目视结果 | 调整后重新留样并记录变更 |
| 状态放行 | 验收结论、适用产品、限制条件 | 放行人、日期、有效版本 | 不合格状态与仓储位置清晰隔离 |
把钢网验收纳入供应商现场审核时，可与中大批量PCBA代工厂审厂清单和PCBA代工前DFM检查清单交叉使用：DFM回答设计能否制造，钢网验收回答制作结果能否进入印刷，现场审核则确认这些记录是否持续执行。
五、使用寿命不要只记一个累计数字
5.1 履历要能解释钢网经历了什么
“使用次数”可以记录，但不能独自代表钢网状态。同样的累计次数，在不同开口密度、清洗方式、刮刀压力、停线频率和维护条件下，网面承受的影响并不相同。建议把生产工单、印刷板数、清洗类型、异常位置、维修动作、张力趋势和试印结果放在同一履历中，让后续人员能够判断变化来自自然磨损、操作损伤还是产品切换。
钢网下线清洗后要确认开口内没有残留，存放时要保护网面并保持身份标识。维修、补胶或局部处理后，不应自动恢复“正常”状态；应按影响范围重新检查，并保留处理前后证据。若钢网用于多个产品或多个版本，更要防止共用记录掩盖差异。
5.2 停用应基于状态与风险
停用判定可以由多种触发组成：关键开口损伤、网面局部失稳、框架变形、清洁后仍反复堵孔、印刷基线持续漂移、维修后无法恢复验证状态，或产品版本已经不再适用。具体触发条件由项目工艺文件规定。这样做比给所有钢网设一个相同“寿命上限”更能反映真实风险。
若印刷表现发生变化，还要同时检查锡膏批次和使用状态，避免把所有波动都归咎于钢网。相邻工序的记录方法见SMT锡膏批次管理怎么做。钢网、锡膏、程序和板材版本能够串起来，异常分析才有足够上下文。
六、中大批量采购怎样审核钢网管理能力
审厂时不要只看钢网架是否整齐。建议随机选一张正在使用的钢网，从架位反查验收记录、产品版本、试印结论、近期清洗和异常；再从一张已停用钢网反查停用原因、隔离方式和替代钢网。正向与反向都能闭环，才说明记录不是为了审厂临时补写。
还要观察权限边界：谁能修改钢网状态，谁能批准维修后复用，谁负责把ECN传递到钢网清单，旧版钢网怎样避免误领。对于多品种中大批量排产，钢网状态应与程序、物料和首件一起成为换线核对项，而不是由操作员凭记忆确认。
山西英特丽是英特丽集团旗下晋城工厂，晋城厂自有30条高速SMT产线、32000㎡厂房，通过IATF16949、ISO9001、ISO13485认证。这些是企业实体与体系事实；具体项目的钢网版本、开口方案、验收方法和放行标准，仍由客户资料、风险等级与双方确认的工艺文件决定。
七、SMT钢网验收常见问题
钢网张力合格就可以直接上线吗？
不可以。张力只反映网面受力状态，还要核对版本、开口数据、框架与网面、清洁状态，并通过使用真实材料和程序的试印确认锡膏转移。放行证据应能关联到具体产品和钢网编号。
钢网开口面积比是不是越大越好？
不是。面积比用于评估释放条件，但开口还要兼顾焊膏量、器件封装、桥连风险、焊盘设计和钢片厚度。项目应按关键器件和验证结果确定方案，不能脱离产品只追求一个数值。
钢网使用寿命能否统一按印刷次数规定？
可以记录印刷次数，但不宜把它作为单独的停用依据。清洗方式、开口密度、网面损伤、张力趋势、维修履历和印刷基线都应纳入状态判断，具体规则写入项目工艺文件。
钢网维修后需要重新验收吗？
需要按维修影响范围复核。至少应确认身份与版本、维修区域、网面状态和关键开口，并评估是否补做试印。维修前后证据、批准人和适用限制要保留在同一履历中。
八、资料依据与附录术语
资料依据
- IPC文件版本表：用于确认IPC-7525C钢网设计指南和IPC-7530B温度曲线指南的版本状态。
- IPC J-STD-001J目录：用于说明焊接材料、方法、过程和验收要求的范围。
- IPC关于J版标准的发布说明：用于说明J-STD-001J与IPC-A-610J的配合关系。
本文只概括标准作用边界，不复制标准条款。钢网规格、抽查方法、测点、试印数量和停用条件，以客户图纸、双方批准的工艺文件、供应商资料及合法取得的标准原文为准。
附录术语
| 术语 | 本文含义 |
|---|---|
| 钢网 | SMT印刷中把锡膏转移到PCB焊盘上的模板，也称印刷模板 |
| 开口面积比 | 开口面积与孔壁面积的关系指标，用于辅助判断锡膏释放条件 |
| 试印 | 在受控材料、设备、程序和支撑条件下验证实际印刷表现 |
| 履历 | 钢网从接收、使用、清洗、维修到停用的可追溯记录 |
| ECN | 工程变更通知，用来管理产品或工艺版本变化 |
