一、被忽视的另一半硬件

一套完整的电子价签方案由四部分组成：价签、无线基站（AP）、手持终端和后台软件。价签数量多、单价低，是显性成本；基站数量少、单台价值高，却决定了整个系统的体验上限。

门店侧最常见的两类投诉，根子都在基站：

• "改价太慢"——空口容量不够或者分组策略不合理，一轮广播周期带不动那么多标签。
• "某几排总是刷不上"——覆盖有盲区，金属货架、冷柜门、承重柱把信号挡住了。

行业方案的公开口径中，私有协议基站的覆盖半径大致在 30—40 米，单台可容纳的标签数量在 1000—5000 只之间，中小门店常做"一店一基站"。走蓝牙 ESL Profile 路线时，单个接入点在协议层面最多可寻址 32,640 只标签，但那是寻址空间上限，实际部署量要由刷新时延倒推。

覆盖与容量数据参考 RFID 世界网、蓝牙方案商公开技术资料以及 Bluetooth SIG 的 ESL Profile 规范说明；实际部署效果受门店结构、货架材质与射频环境影响很大，应以现场勘测为准。

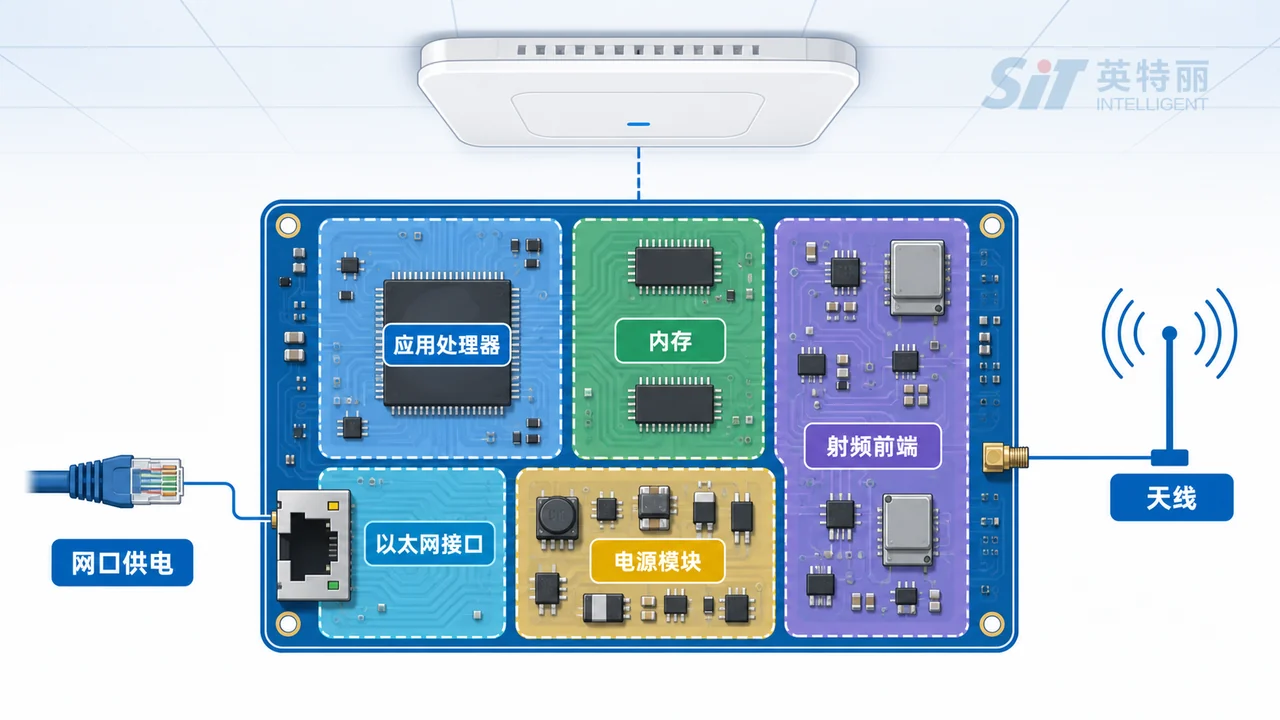

二、AP 主板里有什么

┌──────────────── ESL 基站 AP ────────────────┐
│  应用处理器 (常见跑 Linux) + DDR + 存储      │
│      ├ 以太网 PHY + 变压器 + RJ45（常配 PoE）│
│      ├ Wi-Fi 回传（可选）                    │
│      ├ 射频子系统：私有 2.4G / BLE / Sub-1G  │
│      │      └ 功率放大 + 滤波 + 天线接口     │
│      ├ 电源：PoE 取电 / DC 输入 → 多路电源轨 │
│      └ 指示灯 / 复位 / 调试口                │
│  外壳：吸顶或壁挂，需考虑散热与天线方向图    │
└──────────────────────────────────────────────┘
        │ 以太网 / Wi-Fi
     门店服务器或直连总部平台

2.1 和价签主板最大的差别：它一直通电

价签一年到头在休眠，基站是 7×24 小时满负荷工作，吊在天花板上、散热条件一般、还得扛住门店的电网环境。所以基站的可靠性要求完全是另一个量级：温升、长期老化、电源浪涌、以太网口的雷击与静电防护，每一项都要在设计和验证阶段解决。

三、覆盖与容量：从需求倒推硬件

3.1 先问客户三个数

1. 单店标签数量：常规商超几千只，大卖场上万只。
2. 全店改价的时限要求：这是最硬的约束。促销切换要在开店前完成，就意味着一轮全量刷新必须在规定时间内跑完。
3. 门店结构：层高、金属货架密度、冷柜位置、有没有夹层或仓储区。

3.2 倒推逻辑

全店改价时限  →  单轮广播周期能覆盖的标签数
              →  需要的分组数与子事件配置
              →  单台 AP 的实际承载量
              →  AP 数量 = 标签总数 ÷ 单台承载量（再按覆盖补点）

注意这里有两条独立的约束：容量约束（一台 AP 能带多少只）和覆盖约束（信号能不能到）。两者取较严的那个。很多项目栽在只算容量不勘现场——理论上一台够，实际上冷冻区那一排永远收不到。

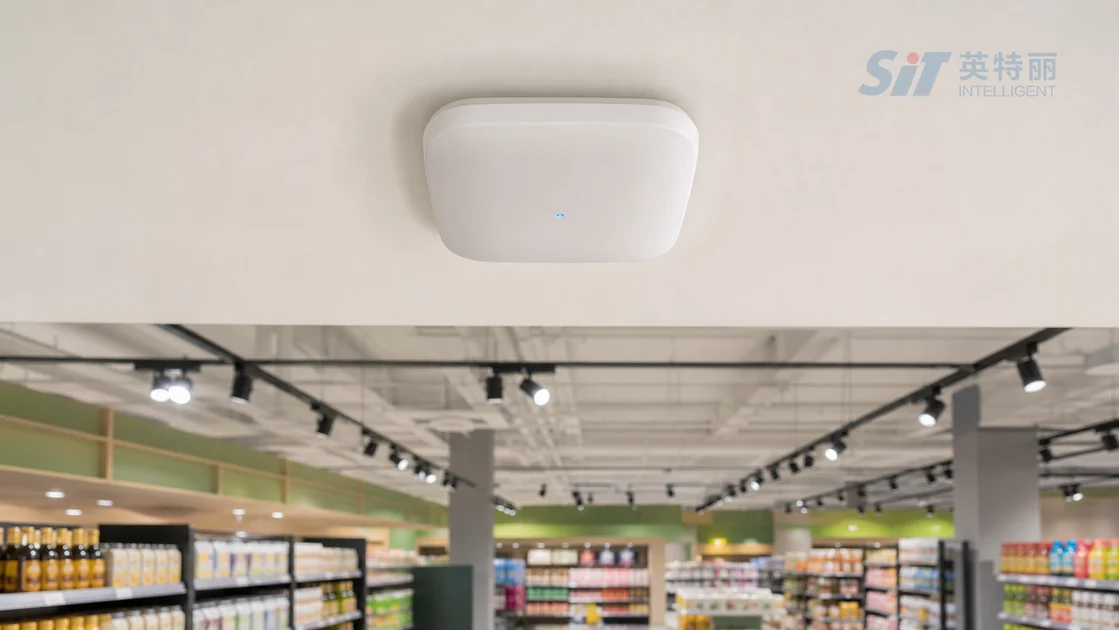

3.3 天线与安装方式

吸顶安装时，天线的方向图决定覆盖形状；壁挂安装时朝向不同，覆盖范围会变。基站外壳里的金属件、安装支架、天花板本身的材质都会影响实际表现。硬件设计阶段要做的是把天线净空规定下来并在量产中保持一致，这一点和价签主板同理，只是尺度更大。

四、AP 主板与价签主板：两种完全不同的制造题

五、AP 主板制造：六个要盯住的点

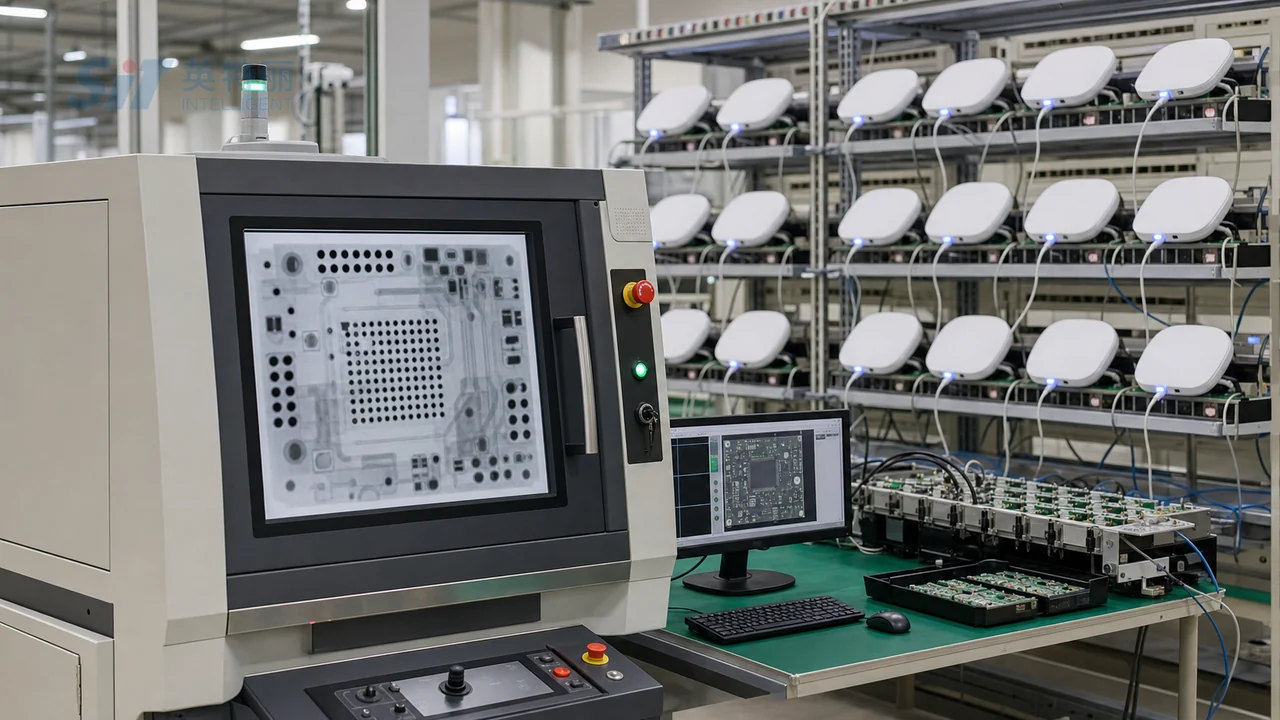

5.1 BGA 焊接与 X-Ray 检验

应用处理器和内存多是 BGA 封装，焊点在器件底下，目视和 AOI 都看不到，必须靠 X-Ray 判断空洞、连锡、虚焊。回流曲线要按板厚、层数和器件热容量单独调，不能沿用简单板的参数。这部分的检验与返修方法，见站内BGA 焊接 X-Ray 检测与返修工艺。

5.2 阻抗控制与叠层

射频走线、DDR 总线、以太网差分对都对阻抗敏感。PCB 叠层与阻抗要求要在投板前和板厂对齐，来料时按批次核对阻抗测试条。这一步省掉，后面射频指标飘、以太网误码，排查成本很高。

5.3 屏蔽罩装配

射频区域通常带屏蔽罩，装配的贴合度、焊接质量、是否影响下方器件散热，都要有工艺规定。屏蔽罩返修时的拆装也要有作业规范，避免损伤板面。

5.4 以太网与 PoE 的隔离和防护

网口是外部接口，静电、浪涌、雷击都从这里进。PoE 供电方案还涉及隔离耐压。产线上要有相应的耐压与功能测试项，防护器件的来料一致性也要管住。

5.5 老化测试

基站是长期通电设备，老化测试不是可选项。常见做法是整机在规定温度下连续通电运行一定时长，期间监控通信、温升与重启情况。老化条件与判定标准要写进质量协议。

5.6 固件烧录与版本管理

基站固件比价签复杂得多，而且现场会 OTA 升级。产线烧录的版本、与之匹配的价签固件版本、测试用例版本，三者要有明确的对应关系并记录在案。版本错配是这类项目最常见的售后纠纷来源之一。

六、采购与交付：中批量项目的特点

6.1 数量不大，但要求不低

一个连锁客户几百家门店，基站可能就几千台。这个量对代工厂来说是典型的中批量：分摊不了太多治具成本，但工艺复杂度和检验要求接近工业设备。选厂时要确认对方是否有能力做多层板 + BGA + 射频的组合，而不只是能贴简单板。中批量项目的整体交付逻辑，见站内中大批量 PCBA 代工厂怎么选：从试产转量产的完整流程。

6.2 备件和长尾供货

基站部署出去之后要维护多年，备件供应和物料状态要管起来。器件停产、替代料导入、固件兼容，这些在合同里就该约定。ESL 项目的部署往往分批推进，代工厂要能配合小批量、多批次的交付节奏。

6.3 认证的连带关系

基站是无线电发射设备，国内销售需要 SRRC 型号核准，出口欧盟要 CE-RED，出口美国要 FCC。带以太网口和电源的整机还涉及安规与 EMC。任何改动射频前端、天线、外壳金属结构的动作都可能触发重测，所以配置冻结对基站比对价签更严格。出海侧的完整清单见电子价签出口代工：CE-RED、FCC 与物料合规怎么配合。

6.4 我们承接的范围

山西英特丽承接 ESL 基站主板的 SMT 贴装、DIP/THT 插件、AOI 与 X-Ray 检验、功能与射频测试、固件烧录、老化以及整机组装与包装；同时可承接配套价签主板的量产与总装，两条线用同一套版本管理与测试标准。工厂自有 30 条高速 SMT 产线、32000 ㎡ 厂区，背靠英特丽集团 7 个工厂、150+ 条产线协同调度，体系上通过 IATF16949、ISO9001 与 ISO13485 认证。射频方案设计、协议栈开发与后台软件由方案商负责，我们不介入。

七、常见问题

7.1 基站能不能用现成的工业网关改？

射频部分不行。ESL 的空口协议、时序和容量要求很特殊，通用网关的射频子系统对不上。可以复用的是处理器平台、以太网与电源这些通用部分，射频前端要专门做。

7.2 一店一基站够不够？

看门店面积、标签数和结构。中小便利店通常够；大卖场、生鲜区多的门店、有夹层或后仓的，往往要多台并按覆盖补点。这个必须现场勘测，不能按面积估。

7.3 PoE 供电和 DC 供电怎么选？

PoE 的优势是布线简单，天花板上只走一根网线；DC 供电则不依赖交换机能力。门店改造项目里 PoE 更常见，但要确认现场交换机的供电能力和端口数量。

7.4 基站要不要做冗余？

大型门店常见的做法是覆盖上做重叠，一台故障时相邻的能顶一部分区域。是否做冗余是方案层面的决定，硬件上要预留的是安装位置和网络端口。

7.5 几百台的量，代工厂愿意接吗？

这类中批量项目的判断标准不是数量，而是工艺路线是否清晰、资料是否闭环、后续是否有持续订单。ESL 基站通常伴随价签订单一起走，量的可预期性是可以谈的。
