一、为什么现在要重新看 ESL 的无线制式

电子价签的无线方案长期是各家自己定的：私有 2.4GHz、433MHz、少量 LoRa 和 Zigbee，蓝牙也有，但早期蓝牙并不适合这种"一个接入点管几千个终端、终端还得极省电"的拓扑。结果就是标签和基站严格绑定，换供应商等于整店换硬件。

转折点是蓝牙 5.4 引入的两项特性：PAwR（Periodic Advertising with Responses，带响应的周期性广播） 和 EAD（Encrypted Advertising Data，加密广播数据）。前者让接入点可以用无连接的方式和海量终端做双向数据交互，后者解决广播数据的安全问题。Bluetooth SIG 随后发布了配套的 ESL Profile 与 ESL Service，把寻址方式、命令集和参数都规范化了——这意味着不同厂家的标签和接入点第一次有了互通的可能。

市场侧的时间点也对得上。行业研究口径显示 2025 年全球 ESL 出货量按不同机构统计在 3.7 亿至 5.0 亿片之间，国内商超渗透率约 35%，存量改造和新场景渗透还在推进；而电子纸模组成本按每年 15%—20% 的幅度下探，成本重心正往制造和方案效率转移。这个时候重选协议，改造成本相对可控。

蓝牙 5.4 与 ESL Profile 技术参数参考 Bluetooth SIG 规范及 Nordic Semiconductor 官方技术文档；市场数据参考公开行业研究报告，各机构统计口径不同，请以最新一手数据为准。

二、PAwR 到底解决了什么

2.1 传统蓝牙为什么不适合 ESL

常规 BLE 要传数据得先建连接，连接需要双方维持时序、占用连接资源。一个门店几千只价签，接入点根本连不过来；而且价签绝大部分时间在休眠，为了等一个可能几天才来一次的改价指令去维持连接，电池撑不住。

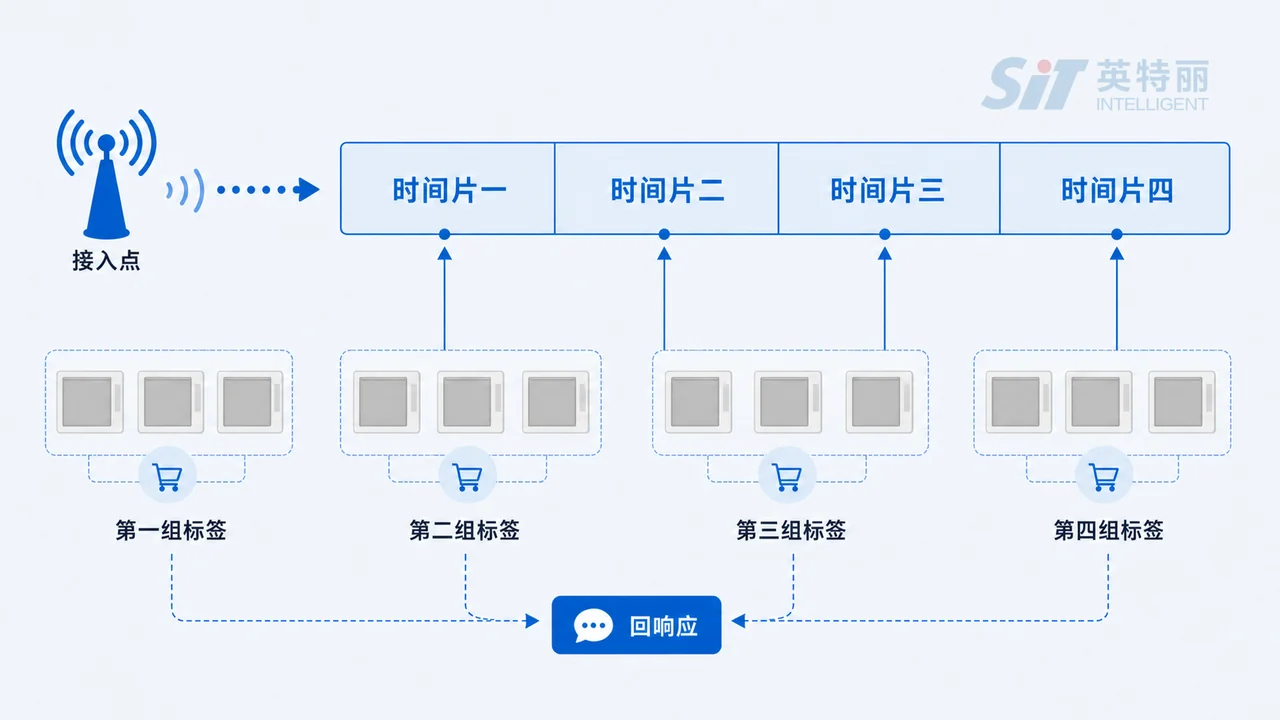

2.2 PAwR 的结构：把时间切成格子

PAwR 周期
├─ 子事件 1 ──→ AP 广播 ──→ 该组标签醒来接收 ──→ 标签回响应
├─ 子事件 2 ──→ AP 广播 ──→ 另一组标签接收 ──→ 回响应
├─ 子事件 3 ...
└─ 子事件 N

标签只在"自己那一格"醒来，其余时间深度休眠

接入点按周期广播，周期被切成多个子事件，每个子事件对应一组标签。标签知道自己属于哪一组，就只在对应的时间片醒来收包，收完可以在响应槽里回数据。整个过程不建立连接，但数据是双向的——这正是 ESL 需要的：平时几乎不耗电，接入点要找它的时候能找到，标签也能把电量、状态回报上去。

2.3 寻址与分组

ESL Profile 的寻址方案是 8 位 ESL ID + 7 位 Group ID。按这个方案，一个接入点在协议层面最多可以管理 32,640 只标签。实际部署能不能跑满，取决于刷新时延要求——组数越多，一轮广播周期越长，改价指令下发到全店的时间就越久。做门店部署规划时，这是要和客户提前对齐的参数。

2.4 安全

ESL 的命令和响应使用 AES-CCM 做加密与校验，配合 EAD 的广播数据加密能力。对零售客户来说这一条不是可选项：价格数据被篡改是经营事故，标签显示价与结算价不一致还会踩到明码标价的合规红线（《关于商品和服务实行明码标价的规定》，国家发展计划委员会第 8 号令）。

三、四条协议路线怎么比

四、低功耗 SoC 怎么选

4.1 先列指标，再看型号

ESL 主板选 SoC，按重要性排下来是这么几项：

1. 深度休眠电流：ESL 一天可能只醒来几次，休眠电流决定了电池预算的底。要看的是带 RAM 保持、带 RTC 唤醒条件下的电流，不是最理想模式下的数字。
2. 接收灵敏度：货架环境金属多、遮挡重，灵敏度直接影响基站部署密度。方案商公开口径中，ESL 用的射频芯片接收灵敏度可到 -98dBm 量级，0dBm 发射功率配 PCB 板载天线时，空旷环境通信距离约 100 米——门店里要打折扣。
3. Flash / RAM 余量：跑蓝牙协议栈 + ESL Profile + 电子纸驱动 + 图像缓存，比私有协议吃资源。选型时留够余量，不然后期加个功能就要换芯片重做板。
4. EPD 驱动接口与外设：SPI 时钟能力、GPIO 数量、是否有硬件支持的低功耗定时器。
5. 供电范围：纽扣电池放电到后期电压会往下走，芯片的工作电压下限决定电池能用到什么程度。常见 SoC 的工作电压范围在 2.3V—3.6V 这一档。
6. 供应链：这颗芯片能不能长期供、有没有 Pin to Pin 的备选。ESL 一个订单就是几十万只，断供的代价很大。

4.2 常见候选

需要说明的是，这份表只是给出选型时常被拿来比较的候选范围，具体型号的参数以原厂最新数据手册为准。制造端不替客户做芯片选型决策——我们关心的是选定之后，这颗芯片在产线上怎么测、怎么写码、良率怎么控。

4.3 国产替代要额外确认的三件事

• 协议栈的完整度：是否支持 PAwR 与 ESL Profile，还是只支持基础 BLE 广播。这一条差别很大。
• 低功耗模式的实测值：数据手册上的休眠电流和实际板级测出来的往往不是一回事，要在样机阶段用能测纳安量级的手段实测。
• 产线烧录与写码支持：能否批量并行烧录、是否支持无线写码、有没有可回读校验的方式。这直接决定百万级订单的产线节拍。

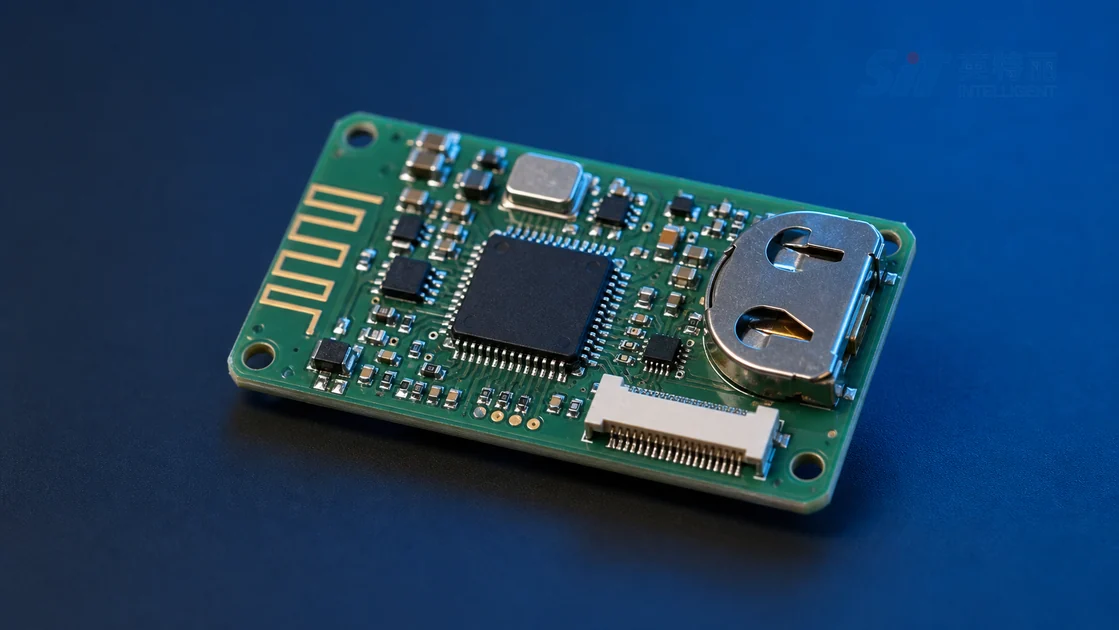

五、主板设计里最容易埋雷的几处

5.1 天线净空被结构件吃掉

ESL 主板很小，板载天线周围本来就没多少空间，再加上纽扣电池、金属卡扣、货架导轨本身就是金属，净空区一旦被侵占，灵敏度掉几个 dB，现场就表现为"某些位置的价签总是刷不上"。设计阶段要把电池位置、结构件金属件、导轨材质一起放进去评估，并且要验证量产一致性——手工样机测得好，不代表批量装配后还一样。

5.2 刷新瞬间的电压跌落

电子纸刷新和射频发射都是脉冲负载，纽扣电池内阻大，脉冲一来电压就往下掉，掉过芯片欠压门限就复位。对策是储能电容取值按脉冲工况算、去耦布局贴近芯片、避免刷新和射频发射在时序上叠加。这部分和电池选型是一体的，展开见电子价签低功耗设计与电池续航：功耗预算怎么算、产线怎么测。

5.3 测试点没地方放

板子小，工程师习惯性把测试点省掉，结果治具做不出来，只能靠功能测试兜底，一旦出问题定位不到具体环节。建议在 DFM 阶段就把测试点、编程接口、天线测试方式一起确定。

5.4 拼板方式影响节拍和良率

ESL 主板尺寸小，一块大板上能拼十几到几十片。拼板方式（V-CUT、邮票孔、连接筋）、工艺边设计、分板应力，都会影响 SMT 节拍和分板后的良率。小板分板时的应力还可能伤到贴片元件，这在几十万只的量级上会变成可观的不良数。

5.5 ESD 防护路径

价签在门店里会被顾客反复触碰，装配和上架过程也有静电风险。电子纸模组本身对静电敏感，防护要从主板设计、装配工序静电控制、包装材料三处一起做。

六、量产端：蓝牙 ESL 主板怎么测、怎么写码

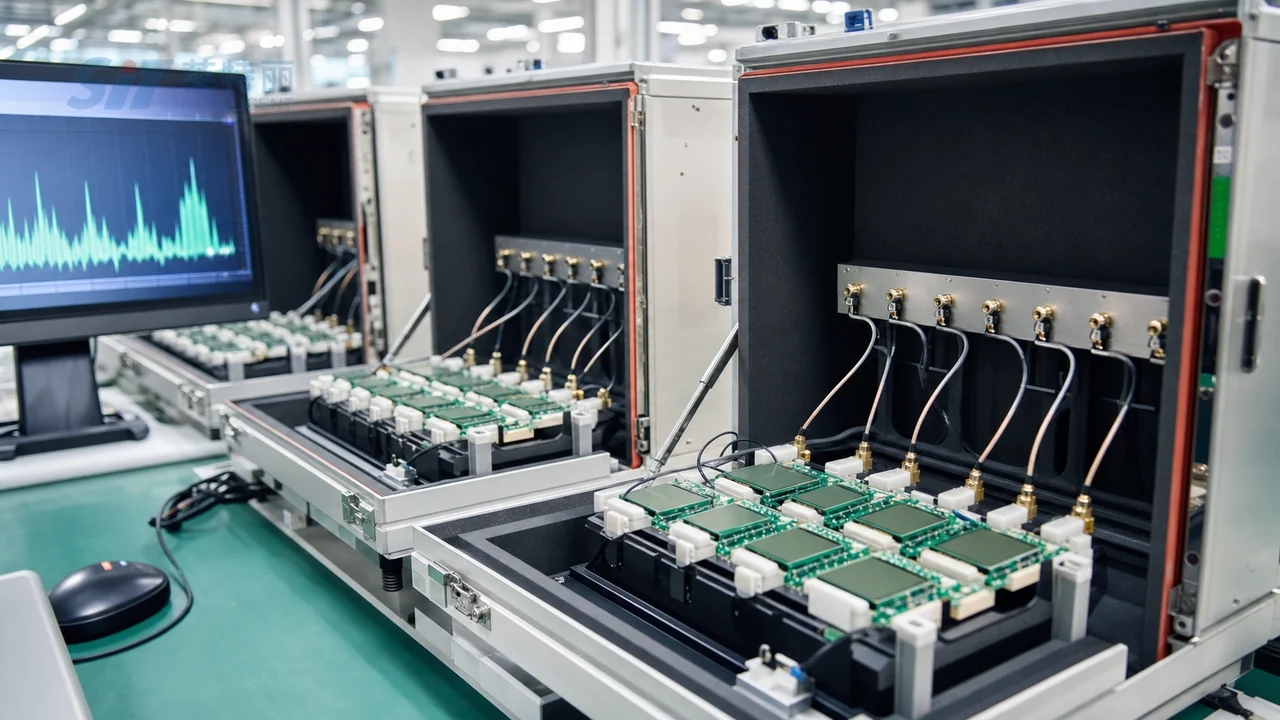

6.1 产线上几百只同时发射的干扰问题

ESL 的功能测试和写码基本靠无线完成。产线上大量同频设备一起工作，信号互相串扰，会出现"测试结果随机失败、重测又过"的情况，把节拍拖垮。可行的做法有几条：

• 在屏蔽箱或屏蔽腔内做射频测试，物理隔离；
• 分区分信道，把工位在频率和空间上错开；
• 降低测试发射功率，只保证治具内的通信；
• 按批次分时写入，避免所有工位同时抢空口。

这些必须在治具设计阶段就规划，量产爬坡之后再补代价很大。

6.2 写码的三条纪律

1. 写完必回读校验：写入的 ID / MAC 要读回来比对，不能只看写入返回值。
2. 全局查重：跨批次、跨产线的 ID 不能重复，要有数据库层面的唯一性约束。
3. 写码与包装绑定：按门店分箱的项目，箱单要由写码数据自动生成并核对，不靠人工抄录。

6.3 功能测试项建议

七、常见问题

7.1 换成蓝牙 ESL Profile，基站要不要全换？

要。协议不同，接入点的射频与协议栈都不一样。所以这个决定通常在新门店或新产品线上做，存量门店按部署批次逐步过渡。接入点侧的硬件设计与制造，见电子价签基站（AP）主板 PCBA 代工与组网容量。

7.2 32,640 这个数字是不是真能跑满？

那是协议寻址空间的上限，不是工程上的推荐部署量。实际容量受刷新时延、空口占用率、门店射频环境影响。规划时应该反过来算：客户要求"全店改价多久完成"，倒推每轮周期能带多少标签，再定接入点数量。

7.3 蓝牙方案的功耗是不是一定比私有协议高？

不一定。PAwR 的设计目标就是让终端只在自己的时间片醒来，占空比可以做得很低。实际差异取决于同步维持策略、组数设置和固件实现质量。要比就用同一工况下的实测数据比，别拿数据手册对着看。

7.4 主板能不能兼容多种屏？

可以做，但要在硬件上预留驱动接口与波形存储空间，并在固件里管理不同模组的波形版本。代价是 BOM 和固件复杂度上升。要不要做，取决于产品线的配置数量——配置太散本身就是成本问题。

7.5 打样阶段能同时验证几个协议方案吗？

常见做法是做兼容主板，把两套射频方案的关键差异做成可选贴装，用不同的 BOM 版本跑两批样机。这样能在同一结构和同一屏上对比通信表现，比做两套完全不同的板更省时间。

附录：术语、参考资料与站内延伸阅读

参考资料

• Nordic Semiconductor：蓝牙电子货架标签与带响应的周期性广播（PAwR）
• Nordic Semiconductor：蓝牙 v5.4 概述（PAwR、EAD、ESL）
• 国家发展和改革委员会：《关于商品和服务实行明码标价的规定》
• 各芯片原厂公开数据手册与方案商选型资料（型号参数以原厂最新文档为准）
