新能源VCU整车控制器ODM开发：IO资源、三路CAN架构与整车协同控制详解

一、2026 年的整车控制器需求：从乘用车外溢到专用车与低速车

1.1 商用车电动化跨过"心理拐点"

据公开行业数据，新能源商用车 2025 年全年渗透率突破 30%，业内普遍把 30% 视为"从政策驱动转向市场驱动"的分水岭；同时有行业判断认为 2026 年纯电车型与燃油车型的购置价差有望拉平。乘用车的电控供应链高度集中，但商用车、专用车（环卫、冷链、机场摆渡、园区物流）、工程车辆的电动化是"多品种、小批量"格局——每个车型都需要 VCU 整车控制器做整车逻辑，但单一车型的量又撑不起自研团队。这正是 VCU ODM 模式的空间。

1.2 低速车合规化带来的增量

另一条线索来自低速车治理：工信部已明确低速电动三轮、四轮车属于机动车管理范畴，各地对"老年代步车"的备案、过渡与禁售政策陆续落地（据公开报道）。无论产品走机动车合规路线还是转向新国标车型，"用继电器和散件拼整车逻辑"的旧做法都难以为继——正规的 VCU、可追溯的电控供应链成为低速车厂的刚需。

二、VCU 在整车电控架构中的位置

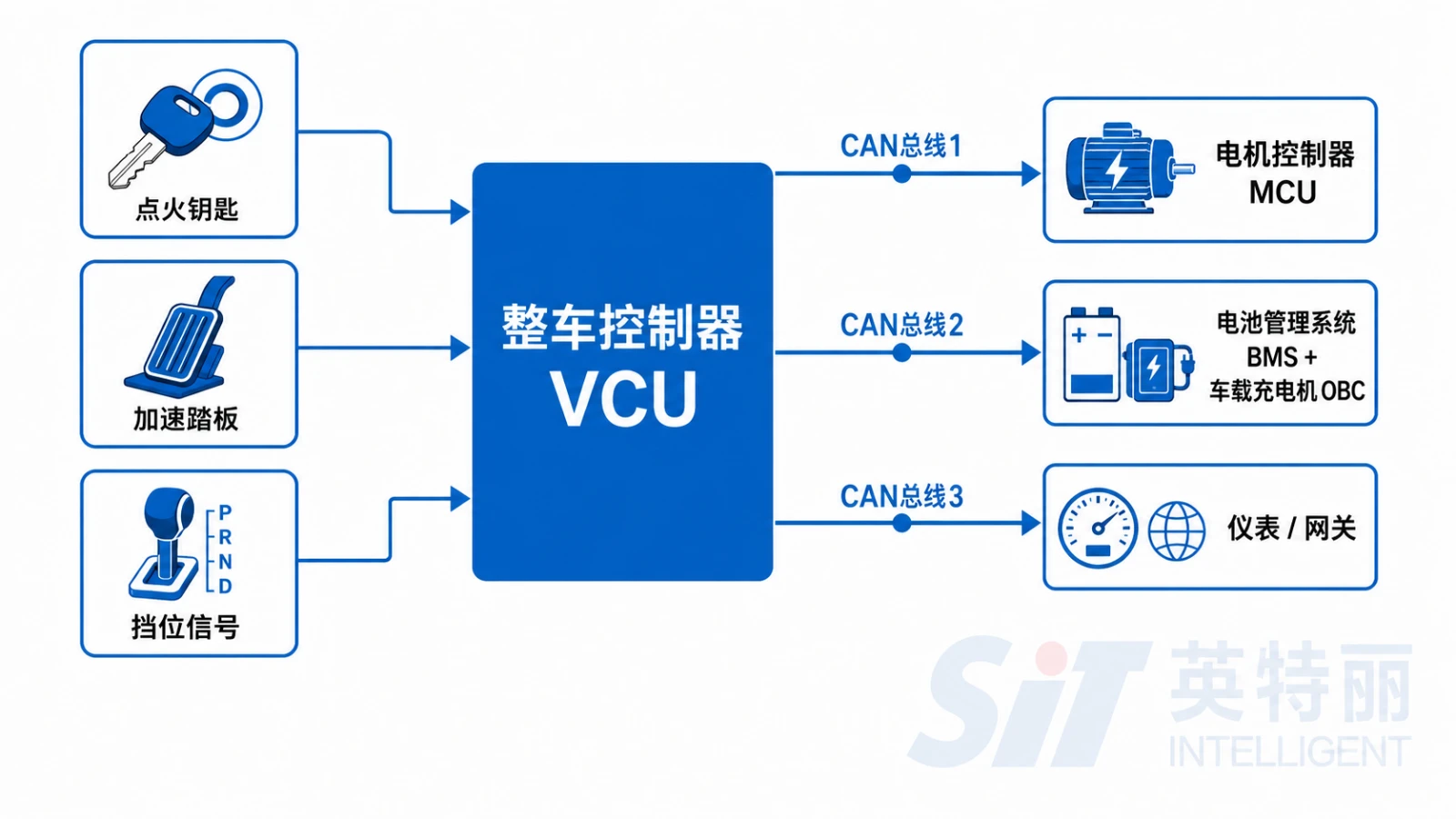

VCU（Vehicle Control Unit）是整车的协调者：它不直接驱动电机，而是采集驾驶员意图（钥匙、挡位、加速/制动踏板）与整车状态，再通过 CAN 总线协调电机控制器（MCU）、电池管理系统（BMS）、车载充电机（OBC）、DC/DC 与仪表各司其职。

 驾驶员输入                    VCU 整车控制器                   执行与显示
 ┌─────────┐   硬线/模拟    ┌──────────────────┐   CAN1   ┌─────────────┐
 │ 钥匙/挡位 ├──────────────►│  整车状态机        │◄────────►│ 电机控制器MCU │
 │ 加速踏板  │               │  扭矩仲裁          │   CAN2   ├─────────────┤
 │ 制动开关  │               │  能量管理          │◄────────►│ BMS / OBC   │
 └─────────┘               │  故障诊断          │   CAN3   ├─────────────┤
 ┌─────────┐    低边/高边    │                  │◄────────►│ 仪表/网关     │
 │ 灯/泵/阀  │◄──────────────┤  驱动输出          │   串口    └─────────────┘
 └─────────┘               └──────────────────┘

架构里最关键的设计决策有两个：CAN 网段怎么划（动力网段、充电网段、信息网段分离，互不拖累）和安全状态怎么兜底（任一网段失联时，VCU 必须能把整车带入可控的跛行或停机状态）。本方案提供 3 路 CAN 与 1 路串行通讯，正好支撑这种三网段划分。



三、IO 资源逐项拆解：一张表看懂这颗 VCU 能接什么

3.1 输入资源

3.2 输出资源

对照"多品种、小批量"的专用车开发，这套资源的意义在于：大多数车型不必改硬件，只改 IO 映射表和应用策略。数字输入高/低有效可配置，意味着不同厂家的挡位开关、不同极性的限位开关都能直接适配。

四、三类典型车型的 IO 分配示例

4.1 低速四轮 / 园区车

配置最简：挡位（前进/后退/空挡）3 路数字输入，加速踏板双路 0—5V 模拟冗余，制动开关 1 路，整车继电器与 DC/DC 使能各占一路输出，CAN1 接电机控制器与 BMS 即可。剩余大量 IO 作为车型升级余量。

4.2 城配 / 环卫专用车

在底盘逻辑之外，上装是专用车的灵魂：环卫车的扫盘、风机、水泵，冷链车的制冷机组，都需要 VCU 协调"行驶功率与上装功率"的分配。典型用法是：PWM 输出调风机转速、高边驱动带水泵、CAN3 与上装控制器交互，避免上装满载时把动力电池拉到过流。

4.3 工程车辆

工程车辆的特点是液压系统介入：VCU 需要采集液压压力（0—5V 模拟输入）、控制液压电磁阀（低边驱动 + PWM 比例阀输出），并与电机控制器协调"行走/作业"两种功率模式。液压阀控制这一块如果负载较多，也可以拆分为独立的液压电磁阀控制器与 VCU 协同，相关方案可见 油改电挖掘机 100-500kW 整流电源 ODM 一文中对工程机械电动化架构的展开。

五、ODM 开发流程：从需求表到装车标定

1. 需求表锁定：车型、电压平台、部件清单（MCU/BMS/OBC 型号与协议）、IO 清单逐项确认；
2. 协议对接：收集各部件 CAN 矩阵（DBC），确定网段划分与报文周期；
3. 策略配置：挡位逻辑、踏板曲线、能量回收强度、故障分级与跛行策略；
4. 台架联调:VCU + 电机控制器 + BMS 台架打通基本流程（上下电、驱动、充电）;
5. 实车标定：起步/换挡平顺性、能量回收体感、故障注入验证；
6. 小批量产：产测工装覆盖全部 IO 通道与 CAN 通讯，批次数据留档。

功能安全方面，可按项目需求开展相应的失效模式分析与安全机制设计（如踏板双路信号合理性校验、输出驱动的回读诊断）；具体安全等级目标按整车项目要求评估确定，不做一刀切承诺。

六、制造与品质：车规体系下的 VCU 量产

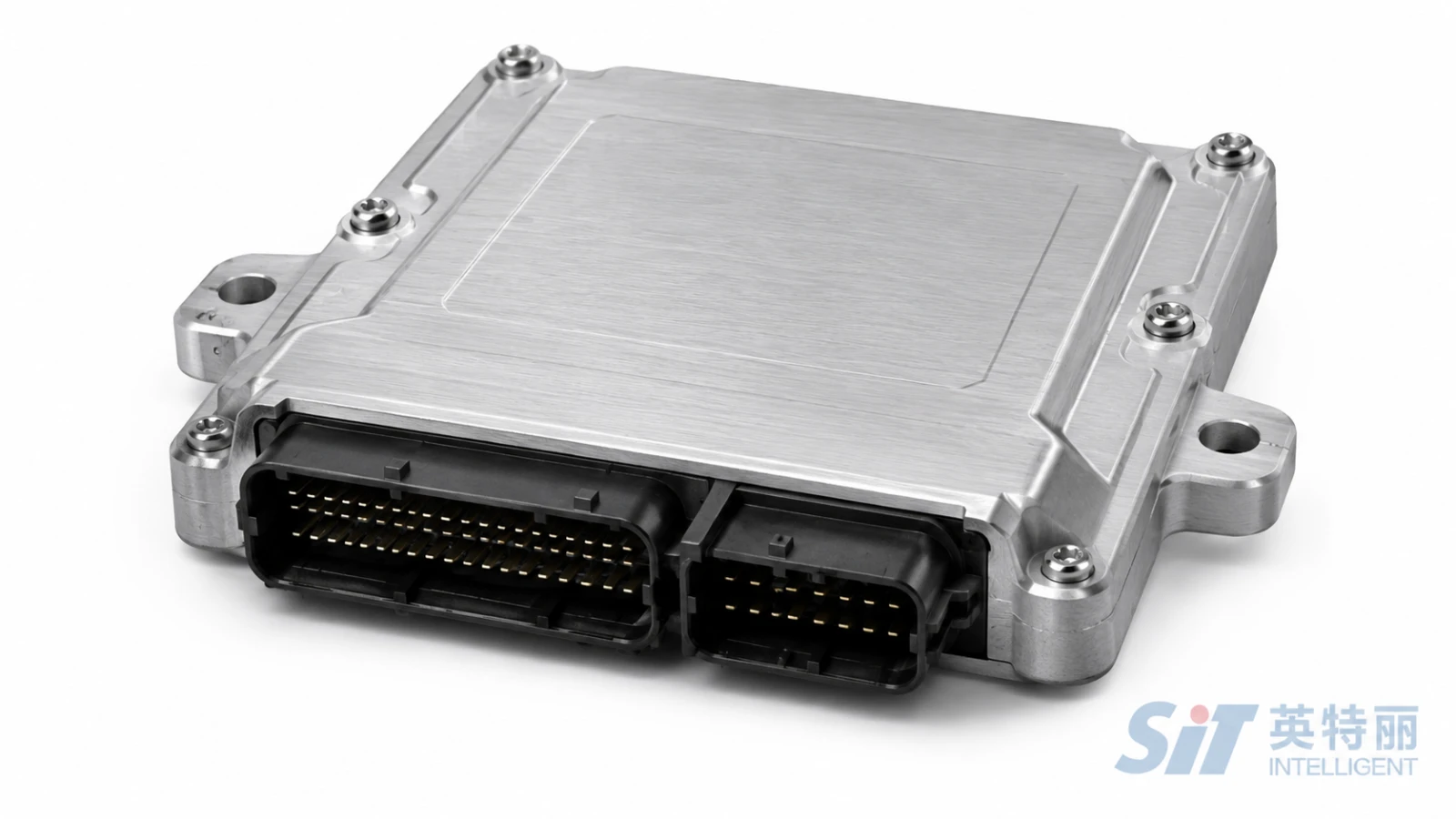

VCU 是典型的"车规级多接口控制器"：板上既有微控制器与 CAN 收发器这类精细器件，又有继电器驱动、防反接电路这类功率器件，对焊接质量与一致性要求高。山西英特丽以 30 条 SMT 产线、32000 ㎡厂房承接控制器类产品制造，通过 IATF16949 汽车质量管理体系认证（另有 ISO9001、ISO13485），按车规口径执行来料、制程与追溯管理。贴装与检测环节的工艺细节，可参考 BGA 焊接 X-Ray 检测与返修；出货验收口径见 PCBA 可靠性测试与 IPC-A-610。

除 VCU 外，山西英特丽也可围绕新能源乘用车、商用车与工程机械场景，为电机及电机控制器提供配套方案；车载电子方向的最新方案可见 车载 50W 无线快充模块 ODM 开发。



附录：术语速查

• VCU（Vehicle Control Unit）：整车控制器，负责整车状态机、扭矩仲裁与能量管理。
• MCU（Motor Control Unit）：电机控制器，执行 VCU 下发的扭矩指令。
• 高边/低边驱动：开关位于负载电源侧为高边，位于接地侧为低边。
• CAN 矩阵 / DBC：描述 CAN 网络上各报文与信号定义的文件。
• 跛行模式（Limp Home）：故障时限制功率维持低速行驶的降级策略。
• 高电平唤醒：通过钥匙电、充电信号等高电平把控制器从休眠中唤醒。
