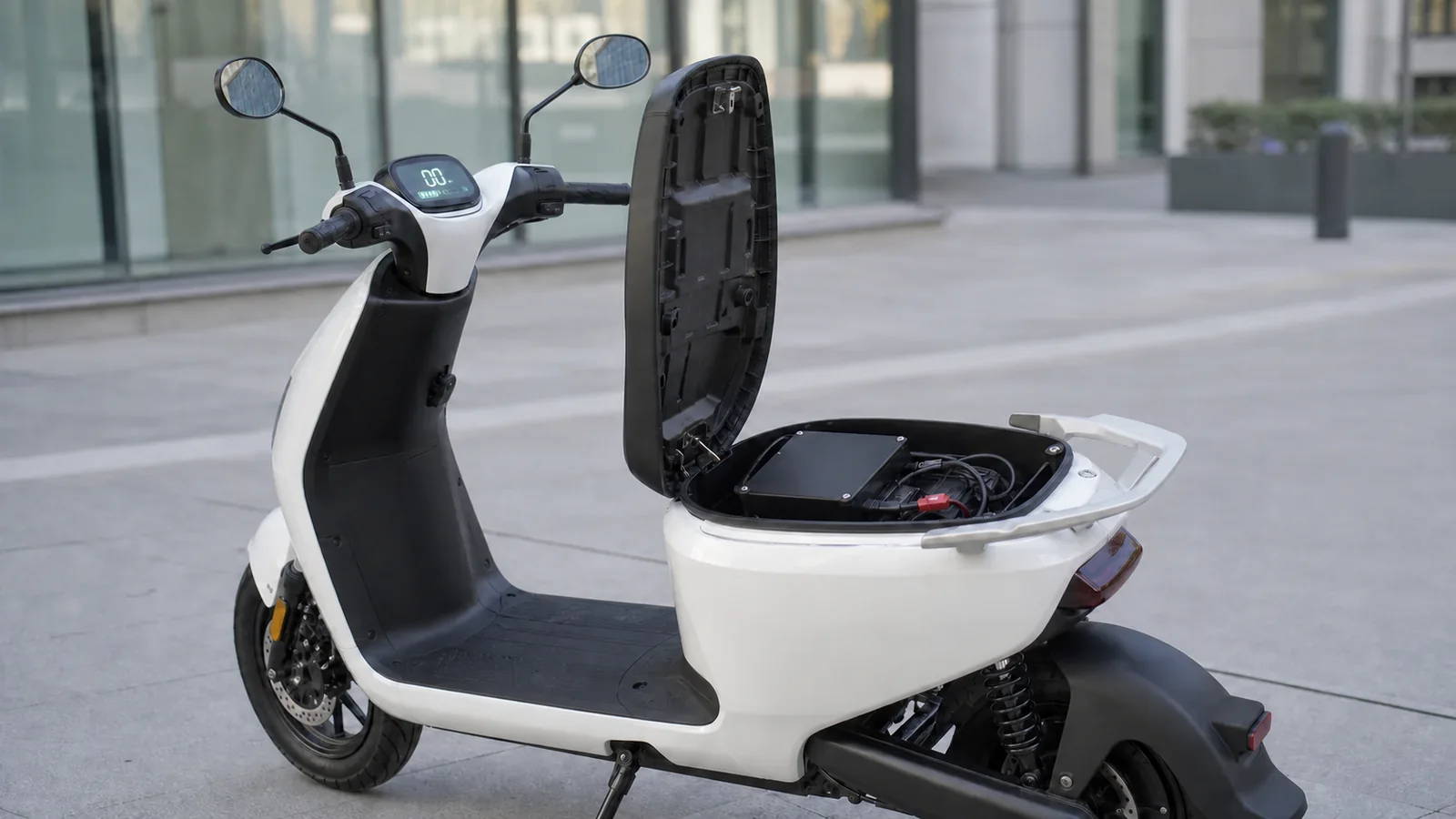

产品说明：两轮电动车控制器是典型的大电流、强振动、露天使用板卡：几十安到上百安的相电流全靠板上 MOS 阵列与铜排承担，车子还常年停在户外经历雨淋与凝露。配套的仪表板则要在阳光下可读、在颠簸中不断连。制造侧的关注点是大电流回路的焊接与铜排连接、灌封与三防的覆盖质量、仪表软板与显示的装配，以及新国标下的防篡改与身份写入。本页说明可承接的板卡范围、工艺配置与量产测试工位。
一、可承接的板卡范围
| 板卡 | 典型内容 | 制造要点 |
|---|---|---|

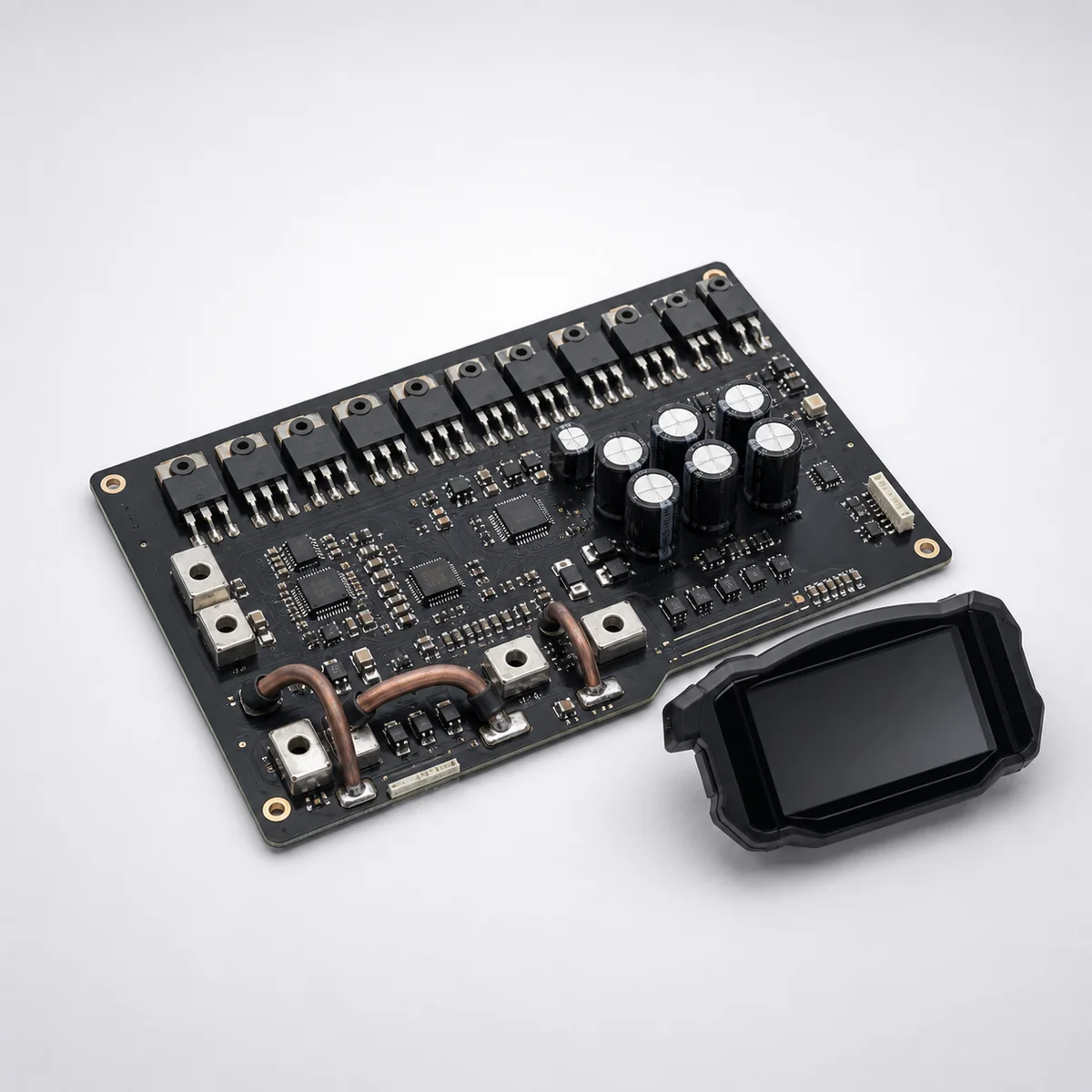

| 电动车控制器主板 | MCU、三相 MOS 阵列、母线电容、霍尔与相电流采样 | MOS 焊接与散热、铜排连接、采样一致性 |
| 仪表与显示板 | LCD 或数码显示、背光、按键、通信 | 显示连接可靠性、按键手感一致性 |
| 中控与防盗板 | 无线钥匙、报警、定位与通信模组 | 射频区一致性、天线馈电点贴装 |
| 充电与 BMS 接口板 | 充电检测、通信隔离、保护回路 | 耐压与绝缘、插接件焊点强度 |
| 控制器整机组装 | 板卡入壳、灌封、线束与端子压接 | 灌封无气泡、压接抽检、气密或防护测试 |
两轮车电控的工程背景可参考技术文章电动自行车控制器PCBA代工_两轮车仪表与北斗定位模块批量制造与e-BIKE电助力控制器ODM开发_EN15194电助力自行车电控方案。
二、这类板子的制造难点
大电流回路MOS 阵列与铜排的焊接质量决定压降分布，某一路虚焊会让该相长期偏热，短期功能测试却看不出来
灌封与三防户外使用的凝露与酸雨环境要求覆盖到位，灌封气泡与涂覆漏喷是常见的批量隐患
散热装配控制器多靠外壳散热，导热硅脂或导热垫的涂布量与压紧顺序需要固化成作业指导
成本与工艺平衡这一品类对成本敏感，工艺方案要在选择性焊、波峰焊与人工焊之间按批量算清账
身份与防篡改新国标要求整车与关键部件可追溯，控制器侧的编码写入与防篡改校验要纳入产线流程
三、我们的工艺配置
| 工序 | 设备或方法 | 控制点 |
|---|---|---|
| 来料与烘烤 | 湿敏器件按 MSL 管理，厚铜板按规格烘烤 | 开封时限与烘烤记录留存 |
| 钢网与印刷 | MOS 散热焊盘网格开口，大电流区加厚锡量 | 3D SPI 对功率区单独设阈值 |
| 贴装 | 高速机贴小件，多功能机贴 MOS 与连接器 | 吸嘴与压力按件型分配 |
| 回流焊 | 厚铜板产品族单独验证配方并冻结 | 大热容区不欠焊，小元件不过热 |
| 插装与焊接 | 选择性焊或波峰焊处理电容、铜排与端子 | 焊点填充按 IPC-A-610 判定 |

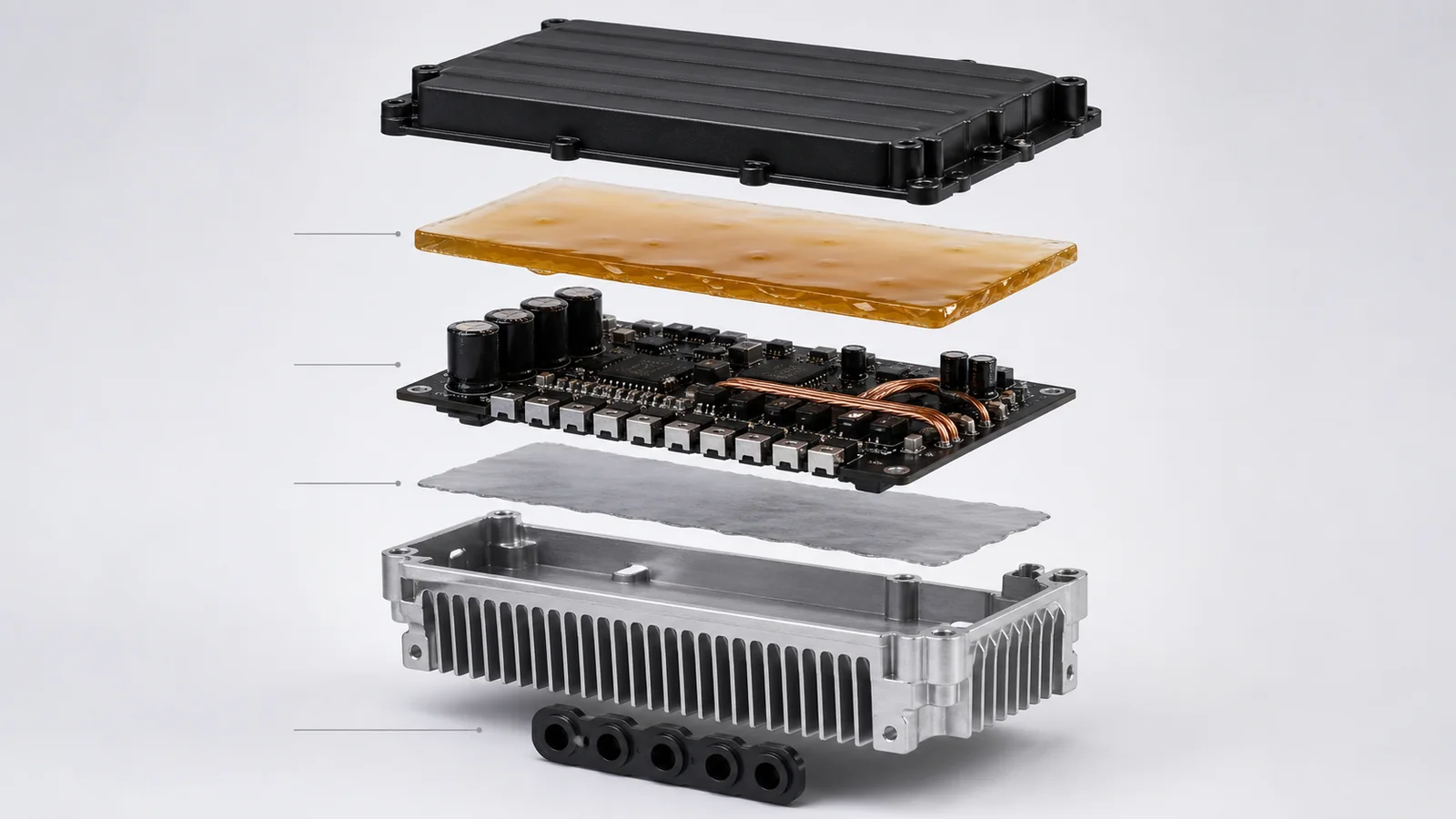

| 三防与灌封 | 选择性喷涂，整机灌封前脱泡 | 涂覆边界有判据，灌封无气泡 |
| 整机装配 | 导热材料涂布、外壳装配、线束压接 | 压接高度与拉脱力按班次抽检 |
| 写码 | 控制器编码写入并扫码复核 | 编码与整机资料一一对应 |
选择性焊与波峰焊的成本边界见选择性焊与波峰焊区别_中大批量插件板工艺与成本边界；量产降本的抓手梳理见PCBA量产降本怎么做_物料设计制造三条线的降本抓手。
四、测试与检验
- 3D SPI，功率区与信号区分区判读；
- AOI，重点是 MOS 偏移、极性件方向与三防覆盖边界；
- X-Ray，MOS 与大焊盘按抽检方案判空洞；
- ICT，覆盖开短路与器件值，采样通道逐路核对；
- FCT，接电机台架或等效负载，验证转速、限流、堵转与刹车断电；
- 整机防护验证，按客户方案做喷淋或浸水抽检并记录；
- 编码写入与复核，出厂前扫码比对确保一一对应。
台架测试与数据留存的做法见农业无人机ESC批量测试怎么做_电流采样电机台架与数据留存；良率统计口径见PCBA量产良率管理_直通率FPY与DPPM怎么算。
五、打样到量产的配合方式
一般按“DFM 与成本工艺评审 → 厚铜炉温与灌封验证 → 电机台架工位搭建 → 小批试产 → 量产”推进。这一品类的量大价薄，建议在试产阶段就把工艺路线与治具投入一次算清，量产后再改工艺往往吃掉利润。起订量与批量分档的口径见PCBA代工起订量与批量分档_年用量多少才算中大批量。
同为电机驱动类的车规板卡见电子水泵与电子风扇驱动板PCBA批量制造；商用车侧的仪表承接范围见商用车数字仪表盘PCBA批量制造。更多车规板卡见汽车电子产品栏目。
山西英特丽是英特丽集团旗下晋城工厂，30 条高速 SMT 产线、32000 ㎡ 厂房，通过 IATF16949、ISO9001、ISO13485 体系认证，提供 PCBA 制造、SMT 贴片、插件、三防涂覆与灌封、烧录测试与成品组装。具体产能、交期与报价以双方合同及当期排产计划为准；电流等级、保护阈值与编码规则以客户文件为准。
需要评估两轮电动车控制器、仪表板或控制器整机灌封组装的代工方案？欢迎联系山西英特丽沟通具体项目。
