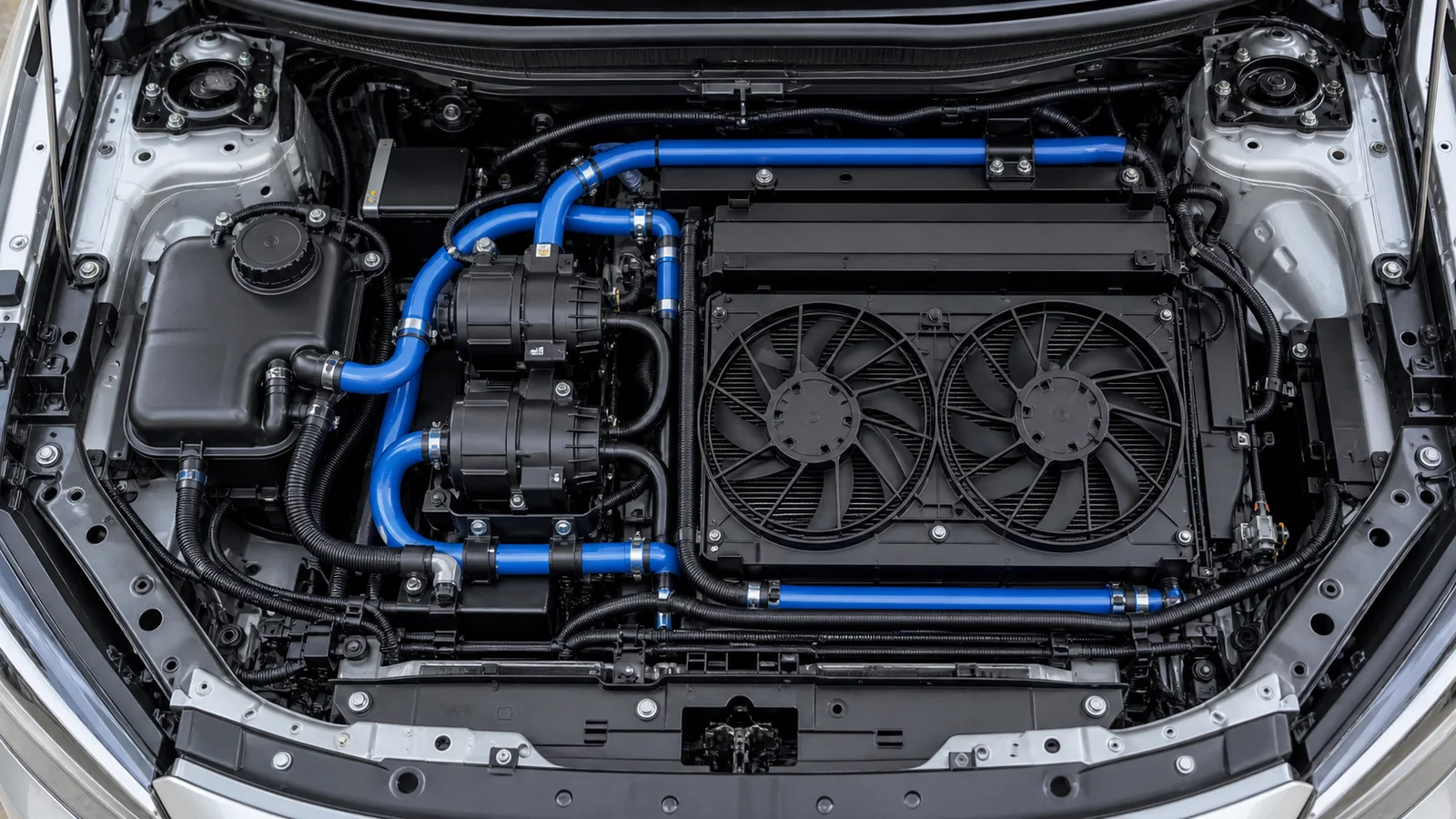

产品说明：电子水泵与电子风扇驱动板是整车热管理里用量很大的一类小功率驱动板：一台新能源车上往往有两到四个电子水泵、一到两组电子风扇，每一路都是带 FOC 或方波驱动的无刷电机控制器，工作在 12V 或 24V 低压网络，却要长期承受机舱高温、冷却液泄漏风险与持续振动。制造侧的关键是大电流回路的焊接质量、湿热环境下的三防覆盖，以及多品种小批次共线时的换线可控性。本页说明可承接的板卡范围、工艺配置与量产测试工位。

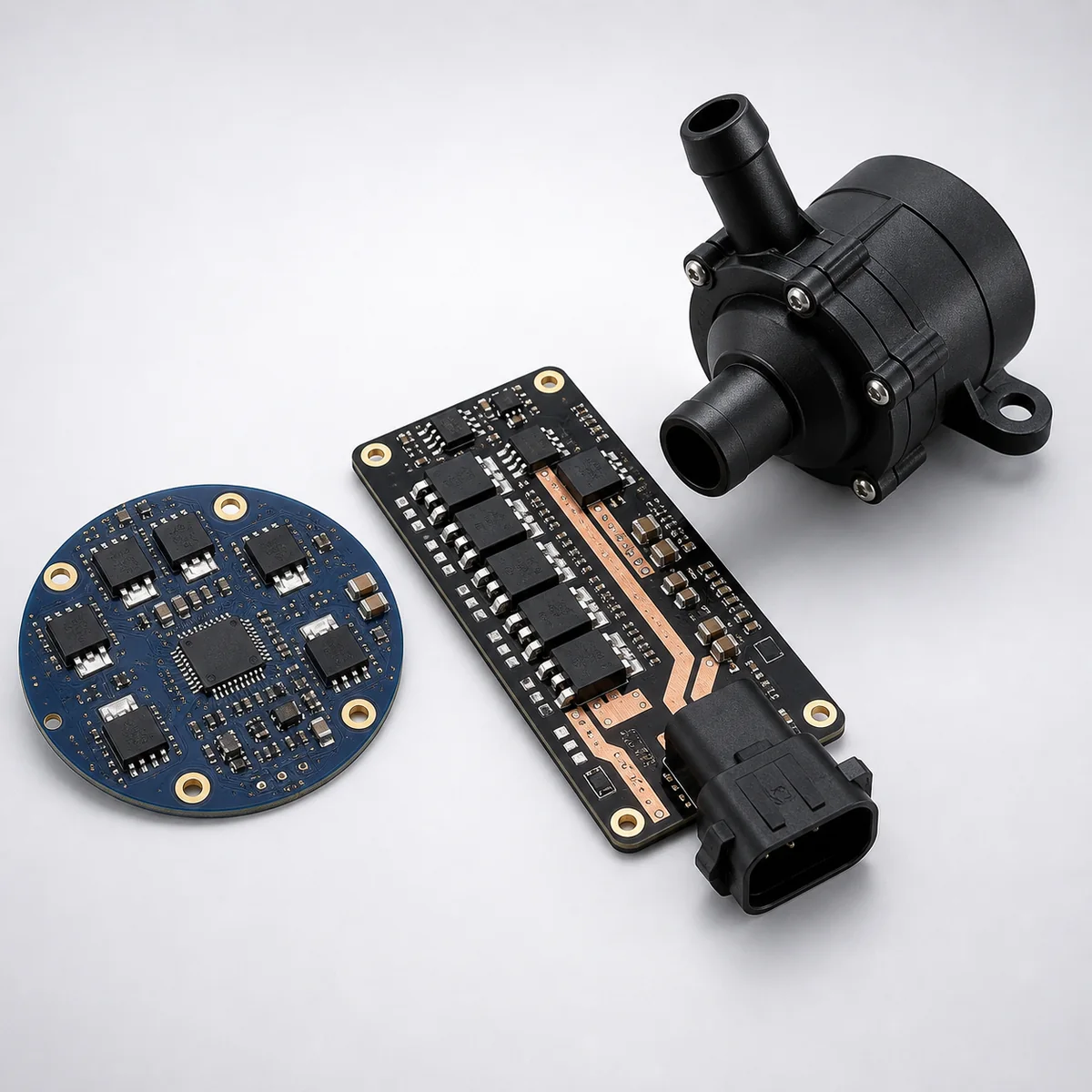

一、可承接的板卡范围
| 板卡 | 典型内容 | 制造要点 |
|---|---|---|
| 电子水泵驱动板 | MCU、三相 MOS 桥、相电流采样、LIN 收发 | MOS 散热焊盘空洞率、厚铜或铝基板贴装 |
| 电子风扇驱动板 | 大电流 MOS 阵列、预驱、PWM 与转速反馈 | 大电流路径压降一致性、端子压接强度 |
| 泵阀风机集成控制板 | 多路驱动集中在一块板上，CAN 或 LIN 汇总 | 多通道采样零漂、通道间串扰控制 |
| 泵内嵌控制板 | 圆形或异形板，随泵体装配 | 拼板与分板应力控制、灌封无气泡 |
| 驱动器整机组装 | 板卡入壳、线束压接、灌封与检漏 | 灌封胶量一致性、密封面清洁、气密测试 |
这类驱动板的工程背景可参考技术文章汽车电子水泵控制器PCBA代工_无刷泵驱动板车规制造商，集中式热管理控制器见新能源汽车热管理控制器PCBA代工_泵阀风机集中控制板制造商。
二、这类板子的制造难点
大电流路径风扇驱动峰值电流常在几十安，MOS 焊盘、铜箔加厚区与端子的焊接质量决定压降与温升是否一致
湿热与泄漏装在机舱和泵体附近，凝露与冷却液雾气是常态，三防涂覆的覆盖边界与厚度要有判据，不能只喷个大概
异形与拼板泵内嵌板多为圆形或带缺口，拼板设计不当会在分板时把边缘元件震裂，需要用铣刀分板或加工艺边
多品种共线同一客户往往十几个料号并行，换线时飞达、程序、钢网、料盘四项核对不能省
灌封气泡整机灌封若混入气泡，高低温循环下会把气泡挤成裂纹，需要控制胶料脱泡与注胶路径
三、我们的工艺配置
| 工序 | 设备或方法 | 控制点 |
|---|---|---|
| 来料与烘烤 | 湿敏器件按 MSL 管理，铝基板与厚铜板按规格烘烤 | 开封时限、烘烤记录随批次留存 |
| 钢网与印刷 | MOS 散热焊盘做网格化开口，抑制气体滞留 | 3D SPI 对散热焊盘单独设体积阈值 |
| 贴装 | 高速机贴小件，多功能机贴 MOS、电感与连接器 | 吸嘴与贴装压力按件型分配，异形板专用治具 |
| 回流焊 | 铝基板与 FR-4 分别验证炉温配方 | 散热层大热容区不欠焊，小元件不过热 |

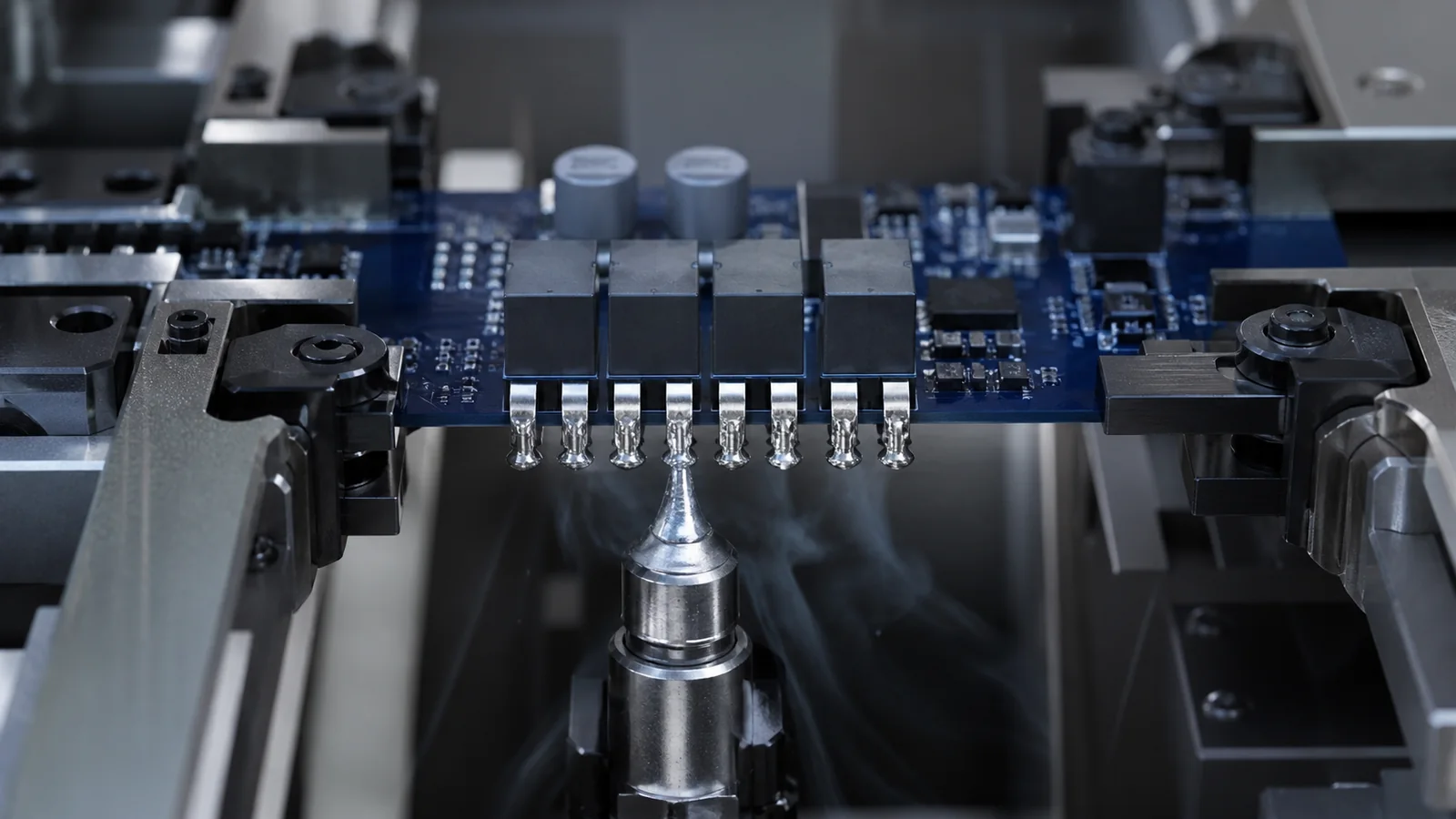

| 插装与端子焊接 | 选择性焊或人工焊处理大电流端子与线束座 | 焊点填充与镀层完整性按 IPC-A-610 判定 |
| 分板 | 异形板与圆板用铣刀分板，避免冲切应力 | 边缘元件无裂纹，毛刺按限度样品判定 |
| 三防与灌封 | 选择性喷涂，连接器与测试点开窗；整机灌封脱泡 | 涂覆边界与厚度有判据，灌封无气泡 |
选择性焊与波峰焊的取舍见选择性焊与波峰焊区别_中大批量插件板工艺与成本边界；多料号共线的换线核对方式见SMT快速换线怎么做_飞达台车程序物料与首件四项核对。
四、测试与检验
- 3D SPI，散热焊盘与常规焊盘分区判读；
- AOI，重点是 MOS 偏移、端子共面性与三防覆盖边界；
- X-Ray，MOS 与大焊盘空洞率按抽检方案判级；
- ICT，检查开短路、器件值与极性，覆盖率按测试点分布评估；
- FCT，接假负载或电机台架，验证转速闭环、堵转保护与过温降额；
- 密封与外观，整机做气密或水检，密封面清洁度按限度样品判定；
- SN 绑定与数据留档，测试结果可按批次回溯。
治具投入的分工见PCBA量产测试方案怎么定_ICT与FCT测试治具的分工与投入；批次追溯的建立方式见PCBA序列号与条码追溯体系怎么建_SN编码规则与批次召回界定。
五、打样到量产的配合方式
一般按“DFM 与拼板评审 → 炉温与三防工艺验证 → 台架测试工位搭建 → 小批试产 → Run at Rate → 量产”推进。多料号并行的项目建议在试产阶段就把换线方案固定下来，量产后再改代价更高。车规交付物清单见汽车电子PCBA APQP怎么落地_从样件到量产的制造交付物清单。
热管理链路上的高压驱动件见车载空调压缩机变频控制板PCBA批量制造；同一低压网络的配电与保护件见新能源汽车高压PDU配电板PCBA批量制造。更多车规板卡见汽车电子产品栏目。
山西英特丽是英特丽集团旗下晋城工厂，30 条高速 SMT 产线、32000 ㎡ 厂房，通过 IATF16949、ISO9001、ISO13485 体系认证，提供 PCBA 制造、SMT 贴片、插件、三防涂覆与灌封、烧录测试与成品组装。选厂评估逻辑见山西汽车电子PCBA量产怎么选厂_晋城产线与IATF16949审厂清单。具体产能、交期与报价以双方合同及当期排产计划为准；电机参数与保护阈值以客户文件为准。
需要评估电子水泵驱动板、电子风扇驱动板或泵阀风机集成控制板的代工方案？欢迎联系山西英特丽沟通具体项目。
