一、可承接的板卡范围
| 板卡 | 典型内容 | 制造要点 |
|---|---|---|

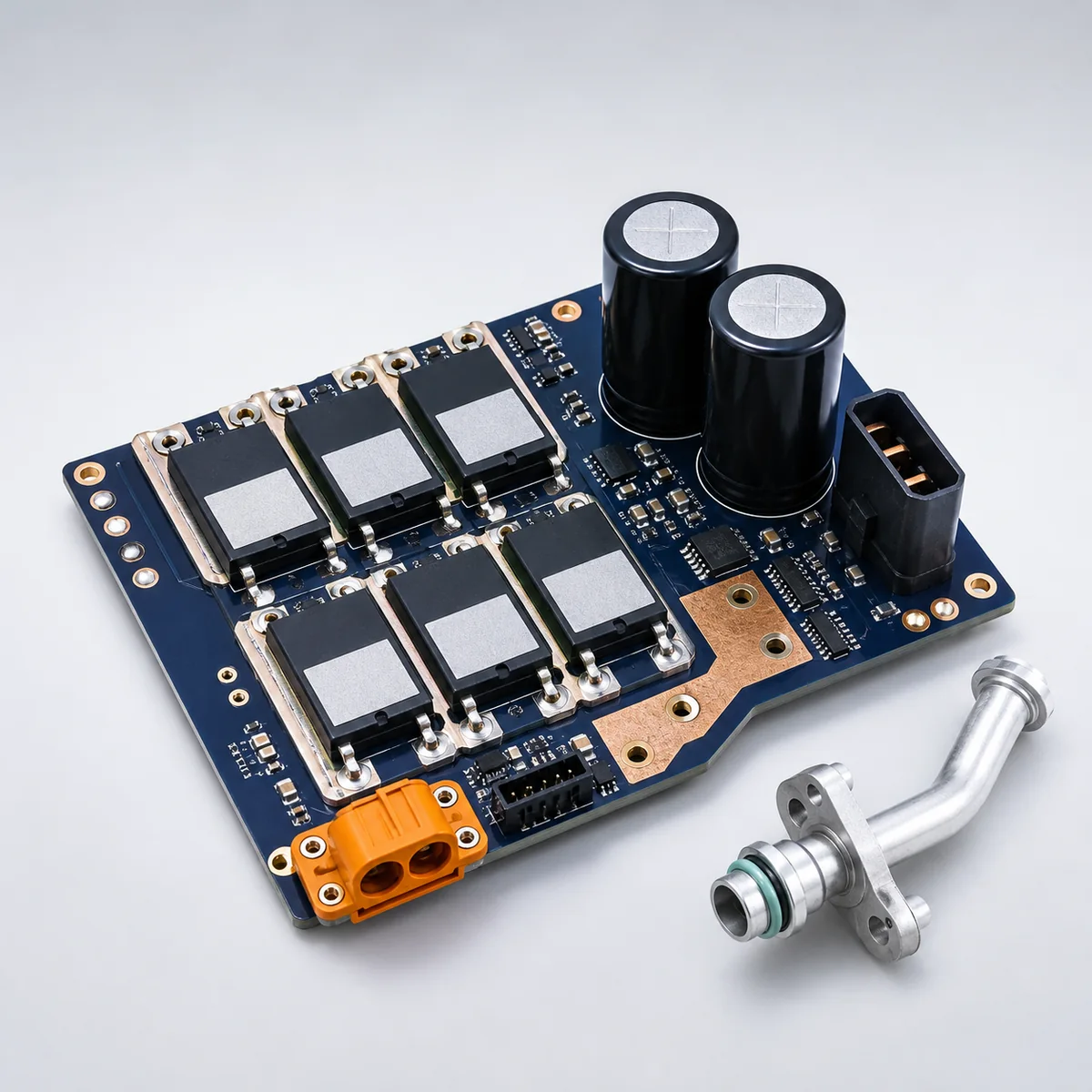

| 压缩机驱动功率板 | IGBT/SiC 模块或分立管、母线电容、电流采样 | 厚铜板贴装、功率器件空洞率、压接与螺装扭矩 |
| 控制与采样板 | MCU、栅极驱动、母线与相电流采样、LIN/CAN | 驱动回路阻抗一致性、采样通道零漂控制 |
| 驱动一体板 | 控制与功率合并在一块厚铜板上 | 混合焊接工艺、局部热容差异下的炉温窗口 |
| 高压接口与滤波板 | Y 电容、共模电感、高压连接器 | 爬电距离保持、清洗残留控制、耐压测试 |
| 控制器整机组装 | 板卡入壳、导热界面材料、灌封与气密 | 导热硅脂涂布量一致性、灌封无气泡、密封检漏 |
这类板卡的工程背景可参考技术文章新能源汽车电动压缩机控制板PCBA代工_高压逆变驱动板车规制造商，整车热管理链路上的其他控制器见新能源汽车热管理控制器PCBA代工_泵阀风机集中控制板制造商。
二、这类板子的制造难点
三、我们的工艺配置
| 工序 | 设备或方法 | 控制点 |
|---|---|---|
| 来料与烘烤 | 湿敏器件按 MSL 等级管理，厚铜板按板厂规格烘烤 | 开封时限与烘烤记录随批次留存 |
| 钢网与印刷 | 功率区与信号区分区开口，阶梯钢网按需使用 | 3D SPI 分区设阈值，功率区单独判读 |
| 贴装 | 高速机贴小件，多功能机贴功率件与连接器 | 功率件贴装压力与吸嘴按件型分配 |
| 回流焊 | 按厚铜板产品族单独验证炉温配方并冻结 | 最冷点与最热点同时落在窗口内 |
| 插装与焊接 | 选择性焊处理母线电容、铜排与高压端子 | 焊点填充高度与桥连按 IPC-A-610 三级判定 |
| 清洗与三防 | 免洗或水基清洗，高低压隔离带按需开窗涂覆 | 清洗度有判据，涂覆边界不侵入连接器 |
| 装配与灌封 | 导热界面材料定量涂布，控制器整机灌封 | 灌封无气泡，扭矩带记录，气密检漏 |
炉温配方的验证与冻结方式见回流焊炉温曲线验证怎么做_产品族配方冻结与换线复核；隔离带清洁度的验收方法见PCBA离子污染测试怎么做_清洗度ROSE与离子色谱验收。
四、测试与检验
- 3D SPI，功率区焊膏体积单独设阈值，不与信号区共用；
- AOI，重点是功率件偏移、连接器共面性与隔离带异物；
- X-Ray，功率器件与大焊盘的空洞率按抽检方案判级；
- 耐压与绝缘电阻测试，高低压之间按客户文件规定的电压与时间执行；
- FCT 功能测试，带载验证 PWM 输出、相电流采样与保护动作；
- 老化，按客户约定的温度、负载与时长执行，记录随批次留档；
- 固件烧录与 SN 绑定，测试数据可按批次回溯。
空洞抽检与分级见BGA X-Ray抽检方案怎么定_QFN空洞与批量缺陷分级；测试治具的分工与投入见PCBA量产测试方案怎么定_ICT与FCT测试治具的分工与投入；老化条件的设定见PCBA老化测试方案怎么定_通电负载样本与失效判定边界。
五、打样到量产的配合方式
一般按“DFM 与热设计评审 → 厚铜板炉温验证 → 治具与耐压工位搭建 → 小批试产 → Run at Rate → 量产”推进。车规项目的制造交付物清单见汽车电子PCBA APQP怎么落地_从样件到量产的制造交付物清单；节拍与瓶颈的验证方式见汽车电子PCBA Run at Rate怎么验_量产节拍产能与瓶颈证据。
同一高压域的相邻板卡可参考800V电驱逆变器控制板PCBA批量制造与新能源汽车高压PDU配电板PCBA批量制造；热管理链路上的低压驱动件见电子水泵与电子风扇驱动板PCBA批量制造。更多车规板卡见汽车电子产品栏目。
山西英特丽是英特丽集团旗下晋城工厂，30 条高速 SMT 产线、32000 ㎡ 厂房，通过 IATF16949、ISO9001、ISO13485 体系认证，提供 PCBA 制造、SMT 贴片、插件、三防涂覆与灌封、烧录测试与成品组装。选厂评估逻辑见山西汽车电子PCBA量产怎么选厂_晋城产线与IATF16949审厂清单。具体产能、交期与报价以双方合同及当期排产计划为准；功率器件选型与耐压参数以客户文件为准。
需要评估车载空调压缩机变频控制板、驱动一体板或控制器整机组装的代工方案？欢迎联系山西英特丽沟通具体项目。
