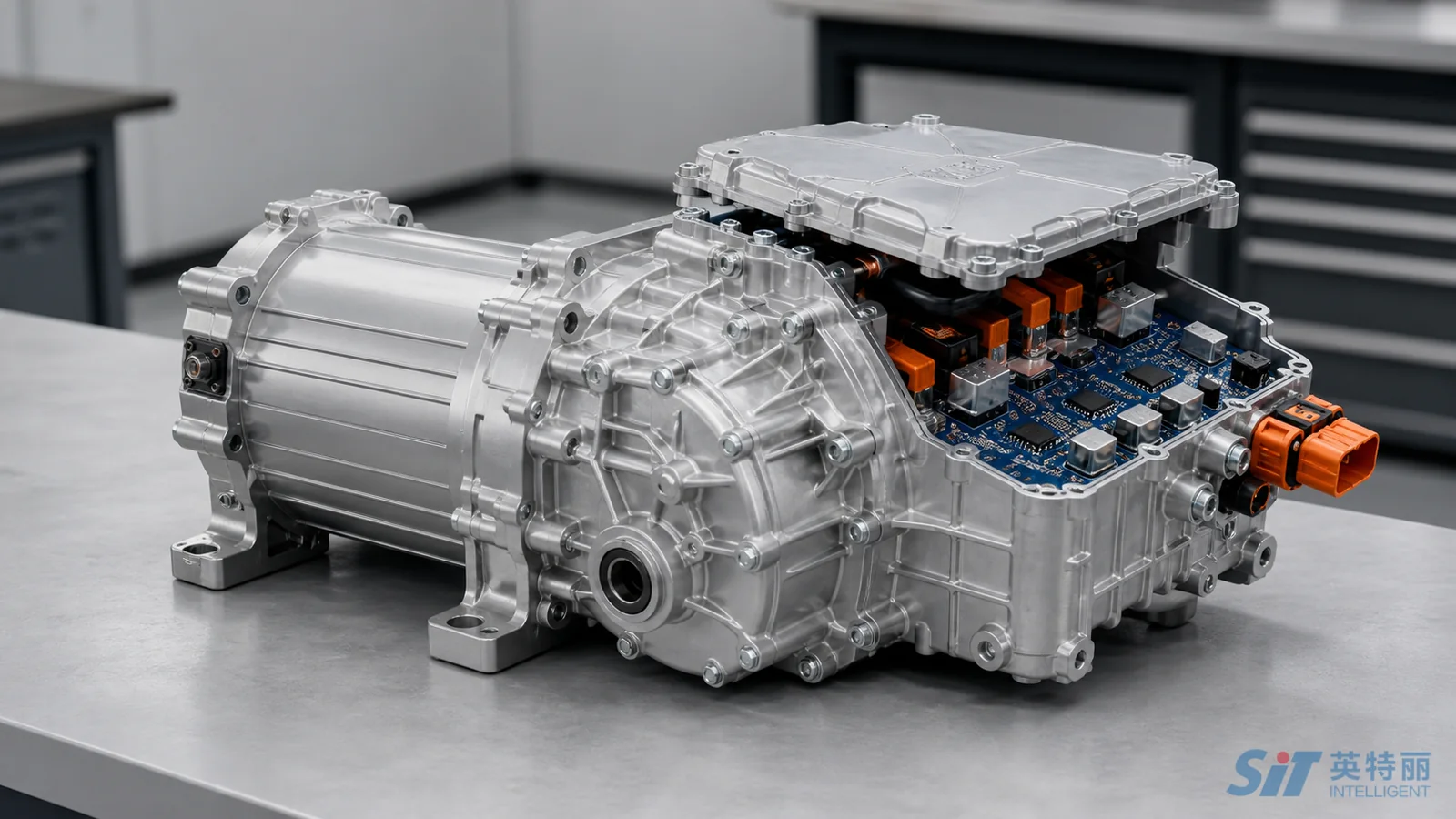

产品说明：800V 平台把电驱逆变器推到了 SiC 器件与更高的开关频率上，控制板与驱动板要在强电磁干扰、高 dv/dt、高温的环境里保持采样精度和时序一致性。制造侧的关键是驱动回路的一致性、高压区的爬电距离与三防覆盖，以及功率器件焊接的空洞控制。本页说明可承接的板卡范围与工艺配置。
一、可承接的板卡范围
| 板卡 | 典型内容 | 制造要点 |
|---|---|---|

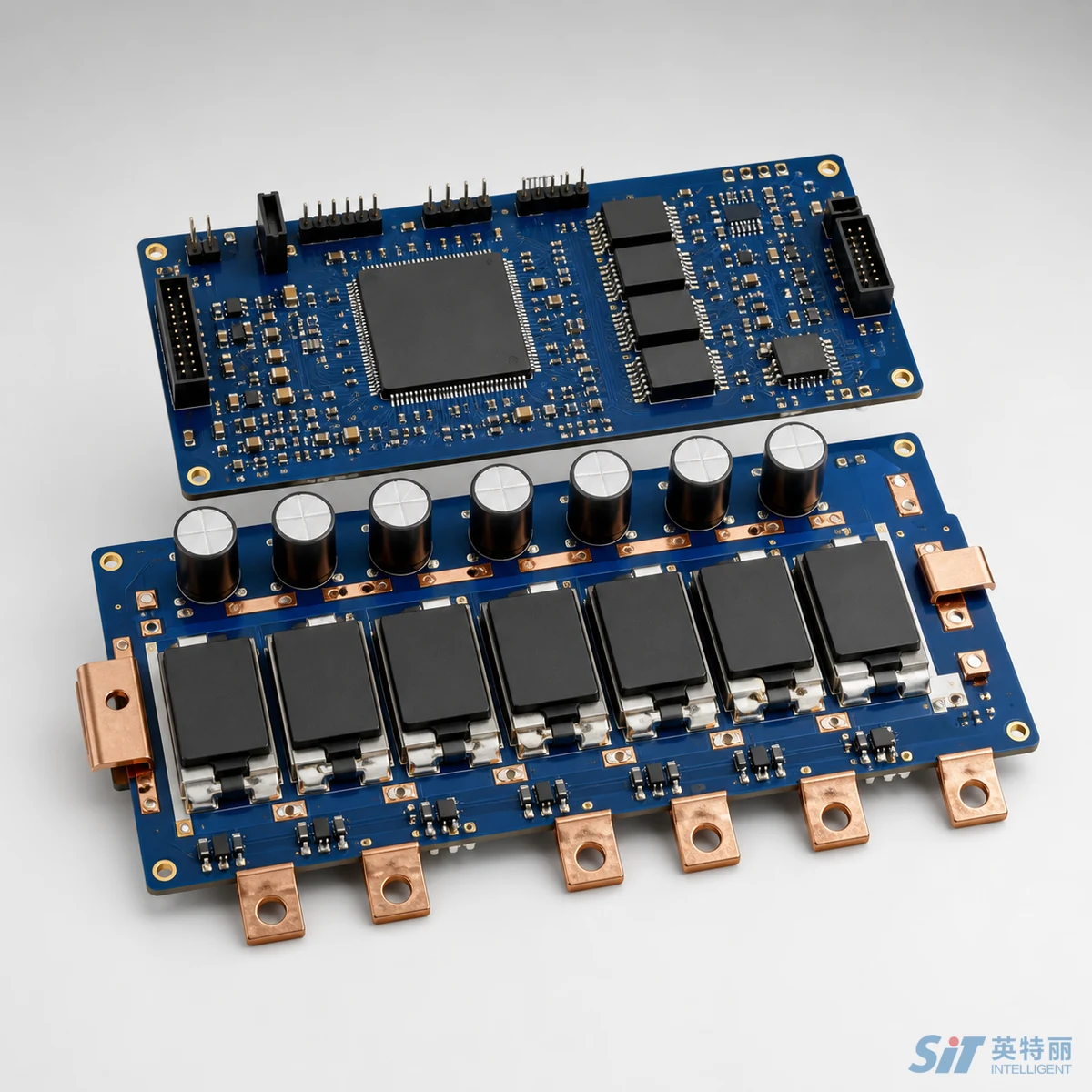

| 逆变器控制板 | MCU、电流采样、旋变解码、CAN | 采样精度、抗干扰布局、三防覆盖 |
| SiC 驱动板 | 隔离驱动、有源钳位、退饱和保护 | 驱动回路一致性、隔离耐压、爬电距离 |
| 功率端子与母排连接板 | 大电流路径、直流支撑电容接口 | 厚铜载流、焊接截面、温升验证 |
| 电流传感与采样板 | 分流器/霍尔采样、温度采集 | 零漂控制、校准数据留档 |

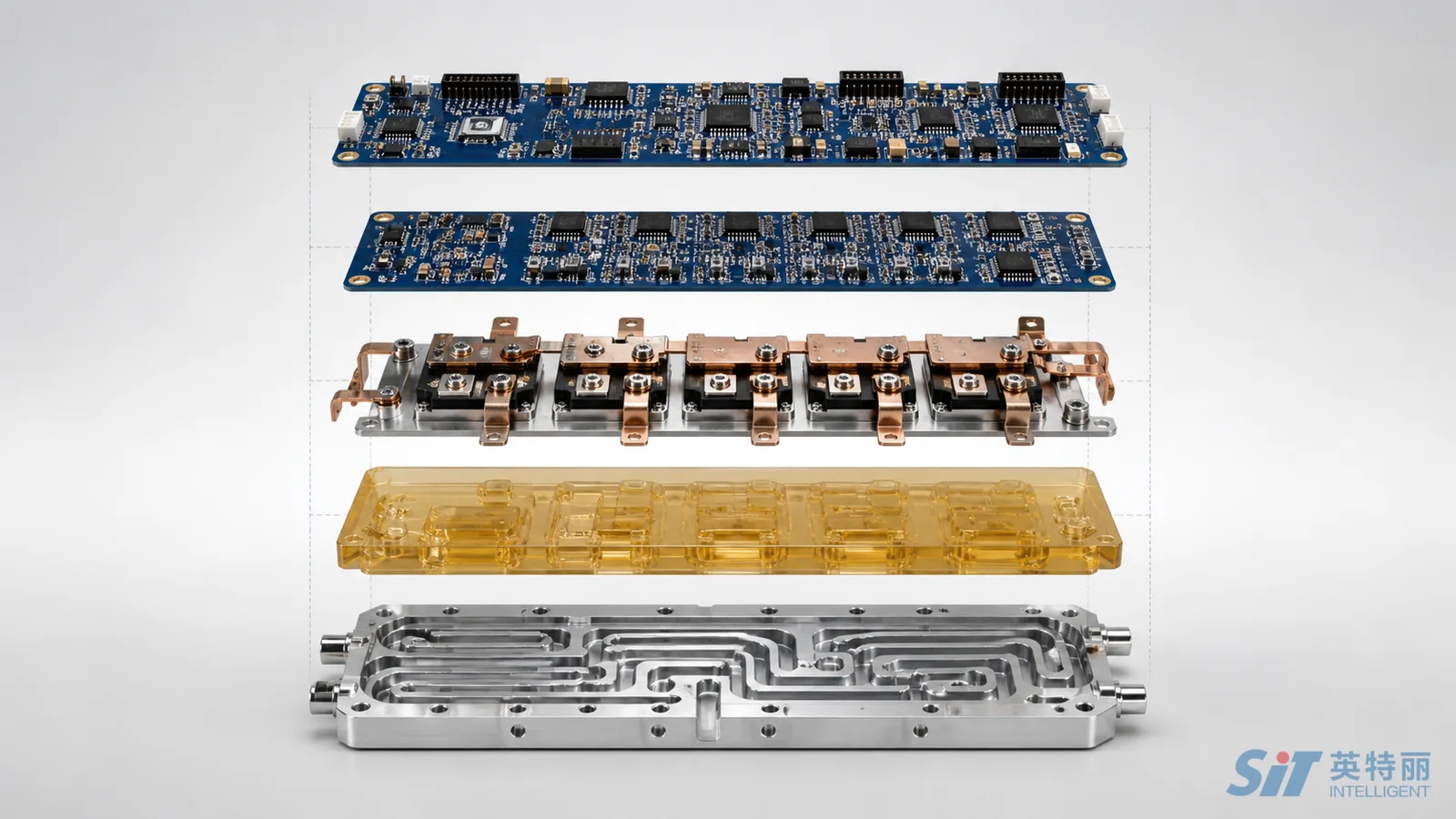

| 整机组装 | 板卡与功率模块合装、灌封 | 灌封后散热路径变化、绝缘测试 |
二、关键工艺配置
驱动回路一致性SiC 开关速度快，驱动回路寄生参数的批间差异会改变开关波形，贴装窗口按更严设定
高压绝缘高压区的爬电距离与电气间隙按设计文件核对，三防涂覆遮蔽区单独定义
功率焊接功率器件与散热焊盘的空洞率直接影响结温，X-Ray 逐批把关
厚铜炉温大电流路径的厚铜板热容大，炉温配方单独验证并冻结
灌封与散热灌封会改变散热路径，需在带载条件下复测温升，而不是只看常温电性
爬电距离与电气间隙的设计口径可参考1500V光伏逆变器PCBA爬电距离与电气间隙设计_高压绝缘板卡代工；三防涂覆与灌封的差别见微型逆变器灌封工艺与三防漆区别_PCBA代工厂；SiC 功率板的工艺要点见光伏逆变器SiC功率板PCBA代工_碳化硅MOSFET驱动板SMT贴片与厚铜制造。
三、量产测试工位
- AOI 与 X-Ray，功率器件与散热焊盘空洞率逐批判级；
- 耐压与绝缘电阻测试，高压区逐台验证；
- ICT 或飞针，拦开短路与元件值；
- 驱动波形测试，验证开关时序、死区与保护动作；
- 采样通道校准，电流与温度采样的零漂与增益逐台标定并留档；
- 带载老化，按功率循环方案记录并做失效闭环。
功率板老化的组织方式可参考储能PCS控制板老化测试怎么做_功率循环记录与失效闭环；老化判定边界见PCBA老化测试方案怎么定_通电负载样本与失效判定边界。
四、车规体系与导入
电驱是安全相关件，APQP 交付物见汽车电子PCBA APQP怎么落地_从样件到量产的制造交付物清单，节拍验证见汽车电子PCBA Run at Rate怎么验_量产节拍产能与瓶颈证据。一般按"DFM 与高压区评审 → 厚铜炉温与绝缘验证 → 波形与校准工位搭建 → 小批试产与 Run at Rate → 量产"推进。
同一高压域的配套板卡见新能源汽车高压PDU配电板PCBA批量制造与动力电池BJB与CMU采集板PCBA批量制造；整车控制侧见技术文章新能源VCU整车控制器ODM开发_专用车低速车电控方案商。更多车规板卡见汽车电子产品栏目。
山西英特丽是英特丽集团旗下晋城工厂，30 条高速 SMT 产线、32000 ㎡ 厂房，通过 IATF16949、ISO9001、ISO13485 体系认证。具体产能、交期与报价以双方合同为准；功率器件选型与安全等级要求以客户文件和整车验证为准。
需要评估电驱逆变器控制板、SiC 驱动板或功率连接板的代工方案？欢迎联系山西英特丽沟通具体项目。
