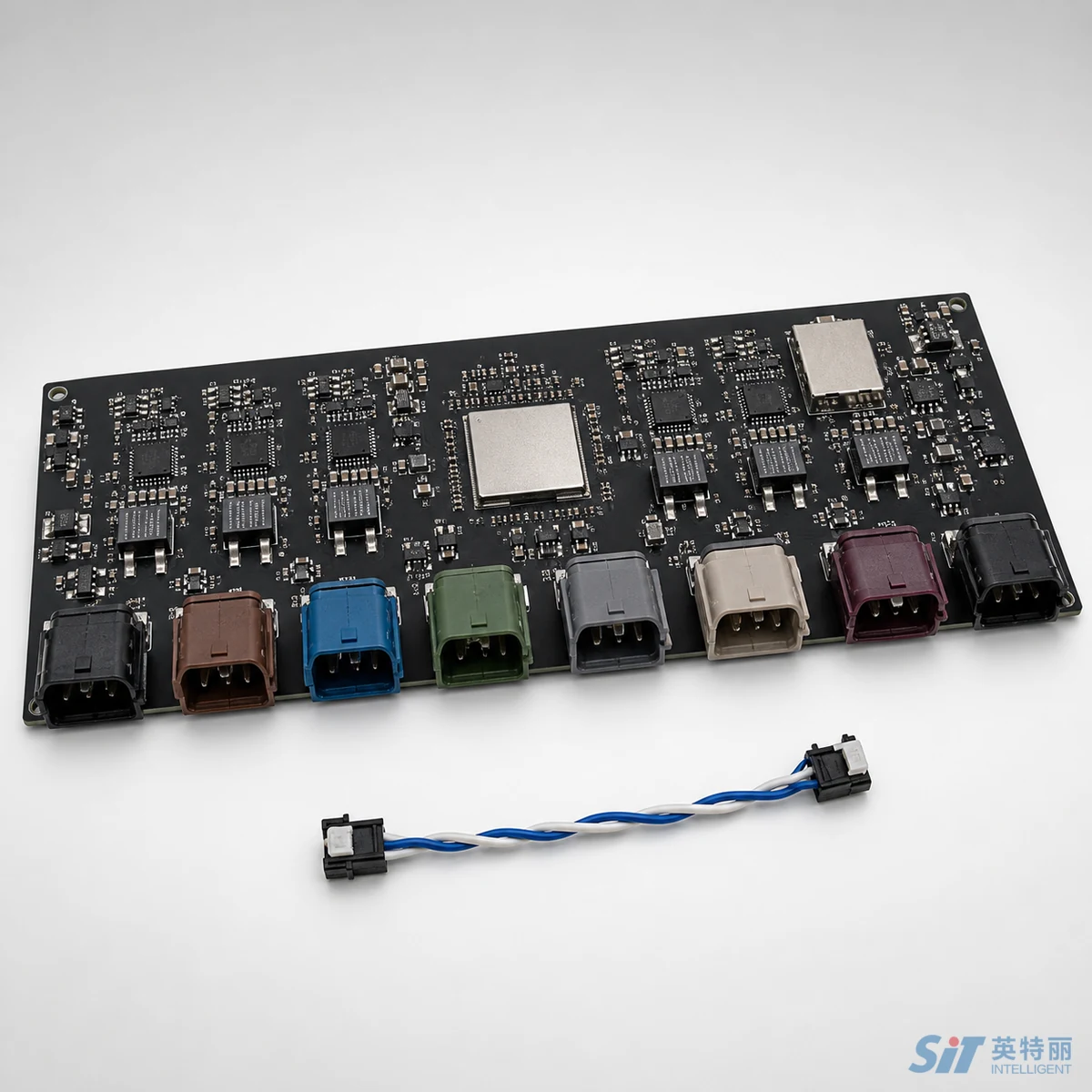

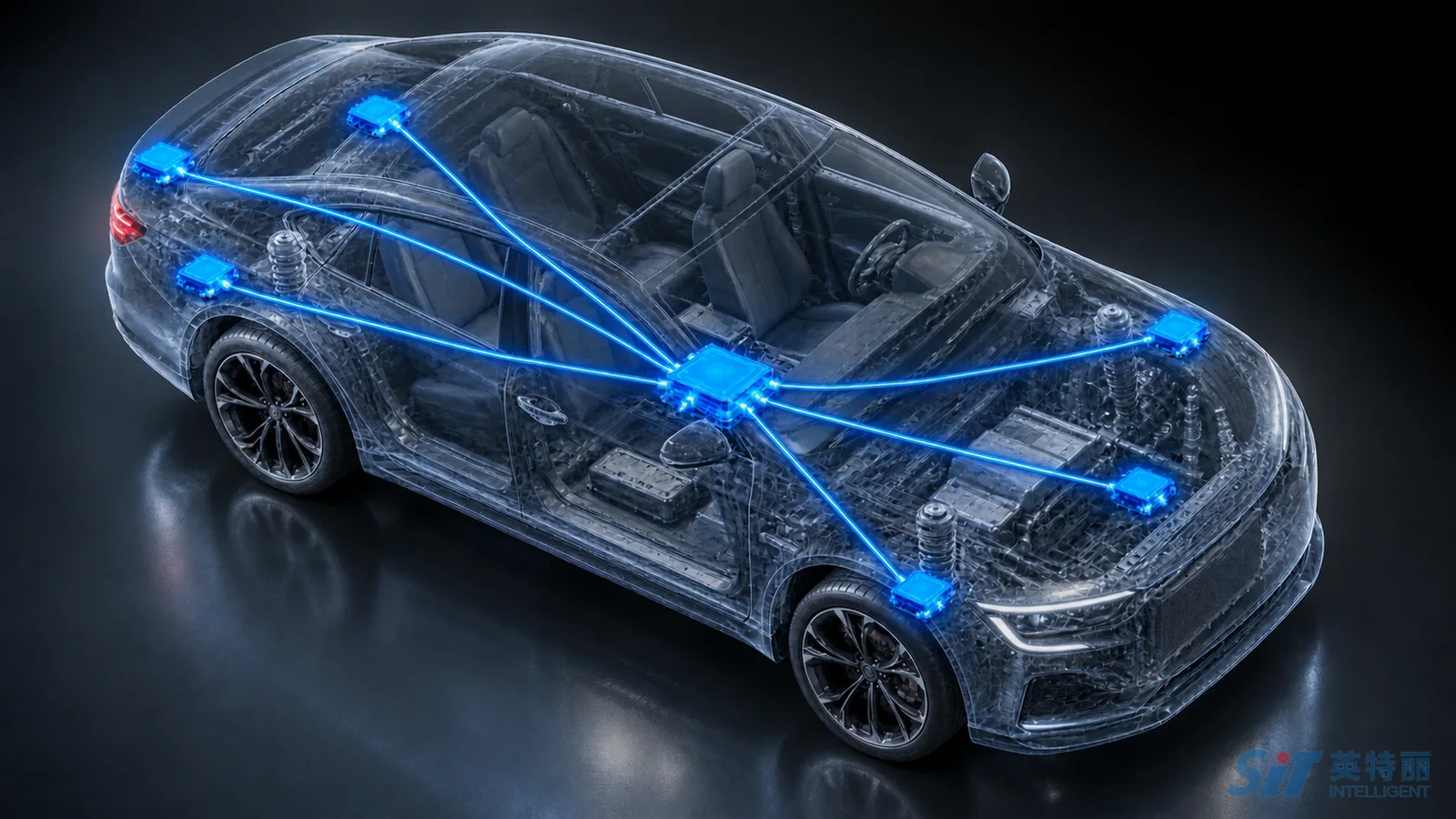

产品说明：整车电子电气架构从"域集中"走向"中央计算+区域控制"之后，车载以太网交换机板成了骨干网节点。它的制造难点很集中：多路千兆/万兆链路的阻抗一致性、PoDL 供电路径的载流与温升、以及在车内温振环境下的连接器可靠性。本页说明可承接的板卡范围与量产控制方式。
一、可承接的板卡范围
| 板卡 | 典型内容 | 制造要点 |
|---|---|---|
| 车载以太网交换板 | 交换芯片、多路 PHY、时钟 | 差分对阻抗、BGA 空洞、时钟区回流控制 |
| 区域控制器主板 | MCU、交换单元、IO 扩展 | 混合密度贴装、大电流回路 |
| PoDL 供电板 | 单对线供电、保护与检测 | 厚铜载流、温升验证、保护动作全检 |
| 网关与协议转换板 | CAN FD / LIN / 以太网互转 | 多总线隔离、EMC 器件贴装 |
| 整机组装 | 板卡入壳、屏蔽、线束 | 屏蔽罩接地连续性、整机链路联调 |
二、关键工艺配置
差分对一致性高速差分对区域的焊膏与贴装偏移会改变有效阻抗，SPI 阈值与贴装窗口单独设定
时钟区处理晶振与时钟分配器对应力与温度敏感，分板与螺丝装配顺序需评审
PoDL 载流供电路径的铜厚与焊点截面按载流要求验证，带载温升实测
屏蔽与接地屏蔽罩焊接的接地连续性逐台检验，虚焊会直接体现为 EMC 问题
连接器车载连接器的插拔力与端子共面度来料检验，避免装车后接触不良
焊膏体积的过程能力判读见3D SPI检测参数怎么定_锡膏体积阈值与过程能力判读；BGA 空洞的判级见BGA X-Ray抽检方案怎么定_QFN空洞与批量缺陷分级；插件与分板环节的验收清单见DIP插件加工怎么验收_极性剪脚焊点与首件记录清单。
三、量产测试工位
- 3D SPI 与 AOI，高速差分区与时钟区单独设判据；
- X-Ray，交换芯片 BGA 空洞率按抽检方案判级；
- ICT 或飞针，拦开短路与元件值；
- 链路功能测试，逐端口验证连通性、误码与协商速率；
- PoDL 带载与保护动作测试，配合温升记录；
- MAC 地址与固件烧录，写入值读回校验并与 SN 绑定。
烧录环节的权限与日志要求见PCBA固件烧录安全怎么审_密钥版本权限与生产日志清单；追溯编码规则见PCBA序列号与条码追溯体系怎么建_SN编码规则与批次召回界定。
四、车规体系与导入
骨干网节点的变更管理要求较严，改版切换的批次界定见PCBA量产ECN工程变更管理_改版切换与批次界定怎么做；APQP 交付物见汽车电子PCBA APQP怎么落地_从样件到量产的制造交付物清单。一般按"DFM 与高速区评审 → 阻抗与炉温验证 → 链路测试工位搭建 → 小批试产与 Run at Rate → 量产"推进。
同属车内网络与通信方向的可参考车载T-BOX远程通信模块PCBA批量制造；工业侧的同类通信板见IO-Link多端口主站网关PCBA批量制造。更多车规板卡见汽车电子产品栏目。
山西英特丽是英特丽集团旗下晋城工厂，30 条高速 SMT 产线、32000 ㎡ 厂房，通过 IATF16949、ISO9001、ISO13485 体系认证。具体产能、交期与报价以双方合同及当期排产计划为准；链路速率与协议栈参数以客户文件为准。
需要评估车载以太网交换板、区域控制器主板或 PoDL 供电板的代工方案？欢迎联系山西英特丽沟通具体项目。
