IO-Link多端口主站网关进入中大批量采购后，真正需要管理的是“端口、电源、协议、连接器和固件配置”的组合。通用工控IO卡页面无法覆盖多端口主站、工业以太网、隔离电源、设备描述文件和端口负载测试等输入，因此本产品单独承接工业通信网关板的量产、转厂和二供评审。
一、先确定网关板的层级与变体
IO-Link主站可能采用一体板，也可能拆分为主控通信板、端口板和电源板。不同上行网络、端口数量、连接器形式和外壳会形成多个变体。采购方应先给出产品族矩阵，说明共用料、差异料、固件配置和标签规则，而不是为每个型号提交互不关联的散表。
协议一致性、设备兼容和整机EMC属于产品验证内容；PCBA制造导入可评审程序写入、端口电气与通信测试、连接器装配以及记录追溯。
二、询价资料应按端口展开
| 资料组 | 客户输入 | 评审项 |
|---|---|---|
| 端口矩阵 | 端口数量、模式、供电、连接器和指示定义 | 通道映射、装配方向与逐口测试 |
| 上行通信 | 工业网络、接口芯片、终端和配置文件 | 程序、地址、通信脚本与版本兼容 |
| 隔离电源 | 电源域、隔离边界、保护与测试要求 | 测试点、负载、耐压条件和记录 |
| 机械结构 | 端子、外壳、导轨、螺钉和装配图 | DIP或手工装配边界、扭矩与外观 |
| 产品族 | 硬件、BOM、固件、标签和包装变体表 | 工单切换、防错与旧料处置 |
三、测试治具不要只做“通电亮灯”
多端口设备需要把端口号、供电状态、通信结果和失败代码写入测试记录。客户应定义是否逐口接真实设备、模拟负载或专用从站，如何检查上行网络，以及哪些配置必须写入非易失存储。制造评审据此确定治具接口和操作流程。
若存在不同网络或端口版本，测试脚本应根据工单自动或人工受控选择，不能让操作员凭外观判断。通过标签、条码、程序校验和工装防错建立多层核对，比在末端人工补标签更稳妥。
四、量产控制与采购审核表
| 控制对象 | 建议记录 | 采购审核要点 |
|---|---|---|
| 连接器与端子 | 料号、批次、装配文件和外观要求 | 同系列相似料是否有防错 |
| 程序配置 | 引导、固件、网络配置和校验值 | 与硬件和标签能否对应 |
| 端口测试 | 脚本、工装、逐口结果和失败代码 | 是否覆盖所有交付端口 |
| 验收 | IPC标准版本、客户图纸与特殊要求 | 等级和判定权限是否清楚 |
| ECN | 变更、验证、生效工单和旧料处置 | 多版本能否按批次隔离 |
五、山西及华北装备制造项目协同
山西英特丽电子科技有限公司位于山西晋城，具备30条高速SMT产线、32000㎡厂房，通过IATF16949、ISO9001、ISO13485。面向山西、河南、河北、陕西和京津等装备制造项目，可围绕中大批量需求、产品族变体和测试资料做导入评审。这些地理信息用于核对生产主体与项目距离，不代表行业名次。

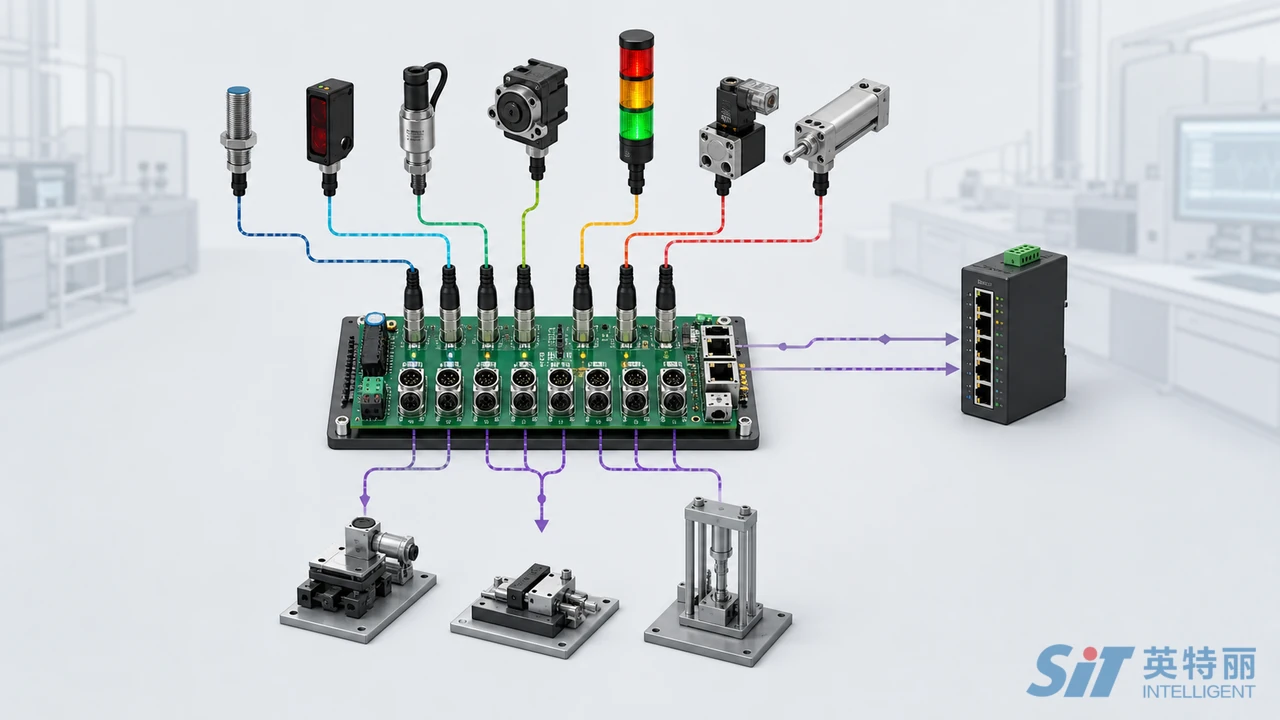

端口矩阵如何进入生产与测试
端口矩阵不应只存在于产品规格书，还要转成工单和测试程序可以读取的配置。每个版本应关联上行网络、端口数量、端口模式、供电边界、连接器、固件、设备描述文件和标签。若硬件相同而参数不同，需要明确写入与复核步骤；若端口板或电源板存在差异，则分别设置物料编码和装配清单。
逐口测试时，客户可按风险定义负载类型、从站或模拟器、通信报文、测试次序和失败代码。连接真实设备并不自动代表协议兼容已经覆盖所有场景，板级结果也不替代整机EMC、网络负载和现场互操作验证。批量记录应让异常能回到端口号、程序版本与物料批次。
项目转厂还需交接工装接线、脚本依赖、标准样件、网络配置和复测规则。若现有资料只有人工操作说明，可在导入评审中拆成输入条件、执行步骤、判定输出和异常处置，再由客户批准成为受控测试文件。
六、常见问题
IO-Link主站网关报价需要提供哪些端口资料？
需要端口数量与模式、供电和保护边界、连接器、上行网络、隔离域、硬件制造数据、固件配置、逐口测试方法、产品族变体以及年度和单批需求。
连接器和DIP混装怎样纳入批量评审？
客户应提供装配图、方向、禁区、插装与固定要求、结构配合和验收方法；制造评审确认工序、防错、工装和记录方式。扭矩或其他数值条件必须来自受控文件。
工业通信与端口FCT应保留哪些记录？
可按PCBA序列号记录硬件和固件版本、网络配置、端口号、供电状态、通信结果、脚本和工装版本及失败代码。具体字段与保存方式由双方按项目风险约定。
七、站内延伸阅读
八、资料依据
资料核对日期：2026-08-10。协议、电气和整机符合性由产品责任方按适用标准验证。
