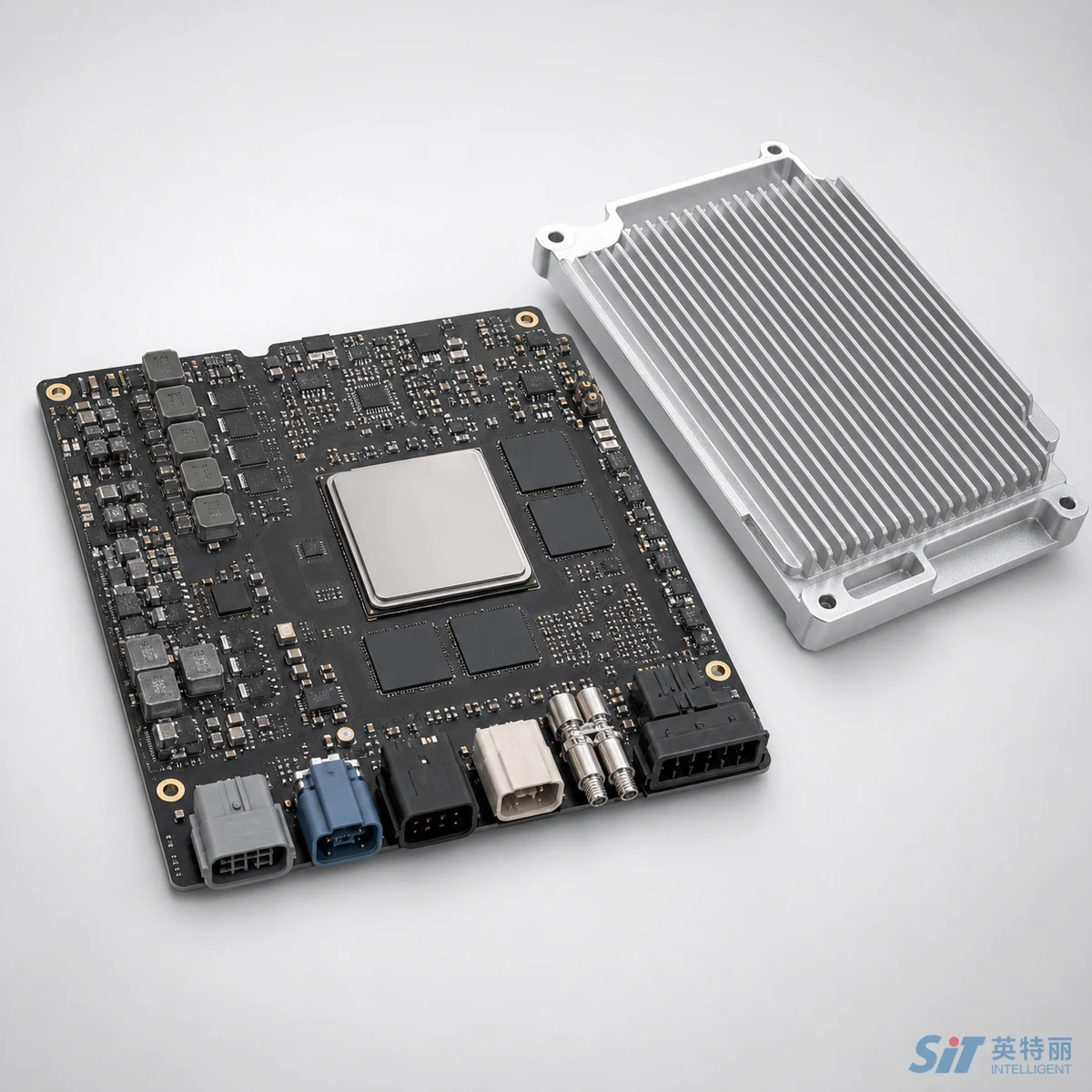

产品说明：智能座舱域控把仪表、中控、副驾屏、HUD、音频、DMS 收进一颗 SoC，硬件上就是一块高层数、多路高速接口、散热压力集中的大板。制造侧的门槛在于大尺寸板的翘曲控制、大 BGA 的焊接质量，以及多路视频接口的量产可测性。本页说明可承接的板卡范围与工艺配置。
一、可承接的板卡范围
| 板卡 | 典型内容 | 制造要点 |
|---|---|---|
| 座舱主板 | 座舱 SoC、LPDDR、UFS/eMMC | 大 BGA 空洞率、板翘曲、高速区回流控制 |
| 显示接口板 | LVDS/GMSL 串并转换、屏供电 | 接口阻抗、连接器插拔力与共面度 |
| 音频功放板 | 多通道功放、DSP | 散热焊盘空洞、地平面完整性 |
| 电源管理板 | 多路 DC-DC、车载浪涌防护 | 厚铜载流、温升验证 |

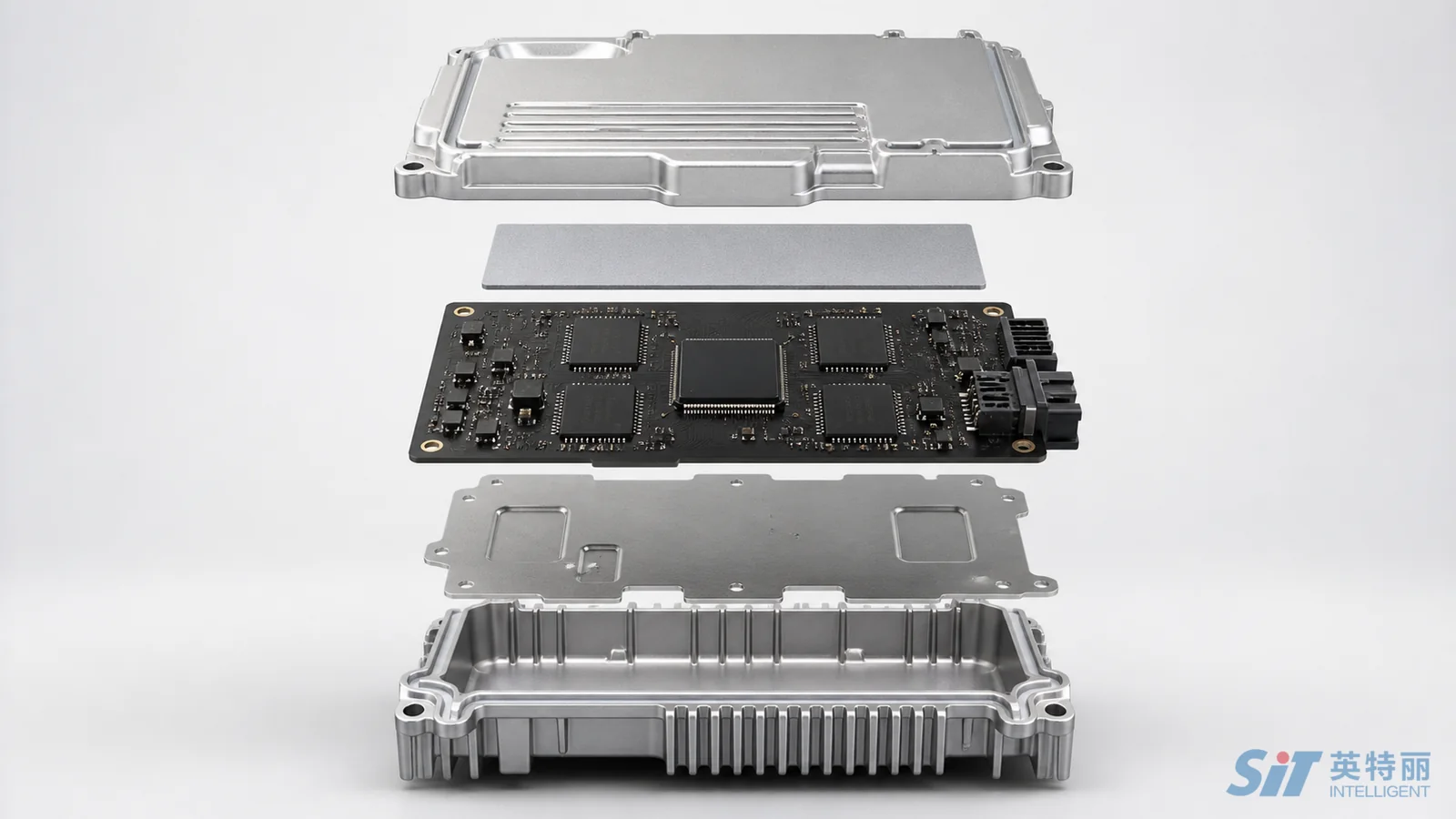

| 域控整机组装 | 板卡入壳、导热界面材料、线束 | 导热材料厚度一致性、整机联调 |
二、关键工艺配置
大板翘曲大尺寸高层数板的翘曲会让大 BGA 焊接失效，需配支撑治具并验证炉温均匀性
大 BGA 焊接SoC 与内存的空洞率、枕头效应按更严判据，X-Ray 抽检比例单独定
散热焊盘功放与电源器件的散热焊盘空洞直接影响温升，SPI 与 X-Ray 双重把关
导热界面材料整机组装时的导热硅脂/垫片厚度一致性，用定量点胶或定厚裁切控制
高速接口视频与存储接口的连接器共面度与插拔力，装配前检验
大 BGA 的抽检与分级见BGA X-Ray抽检方案怎么定_QFN空洞与批量缺陷分级；炉温均匀性的验证与冻结见回流焊炉温曲线验证怎么做_产品族配方冻结与换线复核；整机联调的验收清单可参考同类充电桩控制板Box-build怎么验_板卡装配线束与整机联调清单。
三、量产测试工位
- 3D SPI，大 BGA 与散热焊盘区域单独设阈值；
- AOI 与 X-Ray，SoC/内存空洞率按抽检方案判级；
- ICT 或飞针，拦开短路与元件值；
- 功能测试，多路视频输出、音频通道、存储读写与接口自检；
- 高低温带载与固件烧录，烧录日志与 SN 绑定留档。
固件烧录的权限与日志要求见PCBA固件烧录安全怎么审_密钥版本权限与生产日志清单；良率指标的算法见PCBA量产良率管理_直通率FPY与DPPM怎么算。
四、车规体系与导入
座舱域控的量产导入走 APQP，制造侧交付物见汽车电子PCBA APQP怎么落地_从样件到量产的制造交付物清单；追溯体系的建法见汽车/工控电子PCBA加工选择指南：IATF16949与MES追溯系统的重要性。一般按"DFM 与翘曲评审 → 支撑治具与炉温验证 → 视频与音频测试工位搭建 → 小批试产与 Run at Rate → 量产"推进。
智驾侧的域控承接范围见行泊一体智驾域控制器PCBA代工_单SoC域控硬件制造商；同为高速大板方向的可参考AI服务器电源模块PCBA代工_Power Shelf与BBU控制板SMT贴片量产。更多车规板卡见汽车电子产品栏目。
山西英特丽是英特丽集团旗下晋城工厂，30 条高速 SMT 产线、32000 ㎡ 厂房，通过 IATF16949、ISO9001、ISO13485 体系认证，提供 PCBA 制造、SMT 贴片、插件、三防涂覆与灌封、烧录测试与成品组装。具体产能、交期与报价以双方合同及当期排产计划为准。
需要评估座舱域控主板、显示接口板或域控整机组装的代工方案？欢迎联系山西英特丽沟通具体项目。
