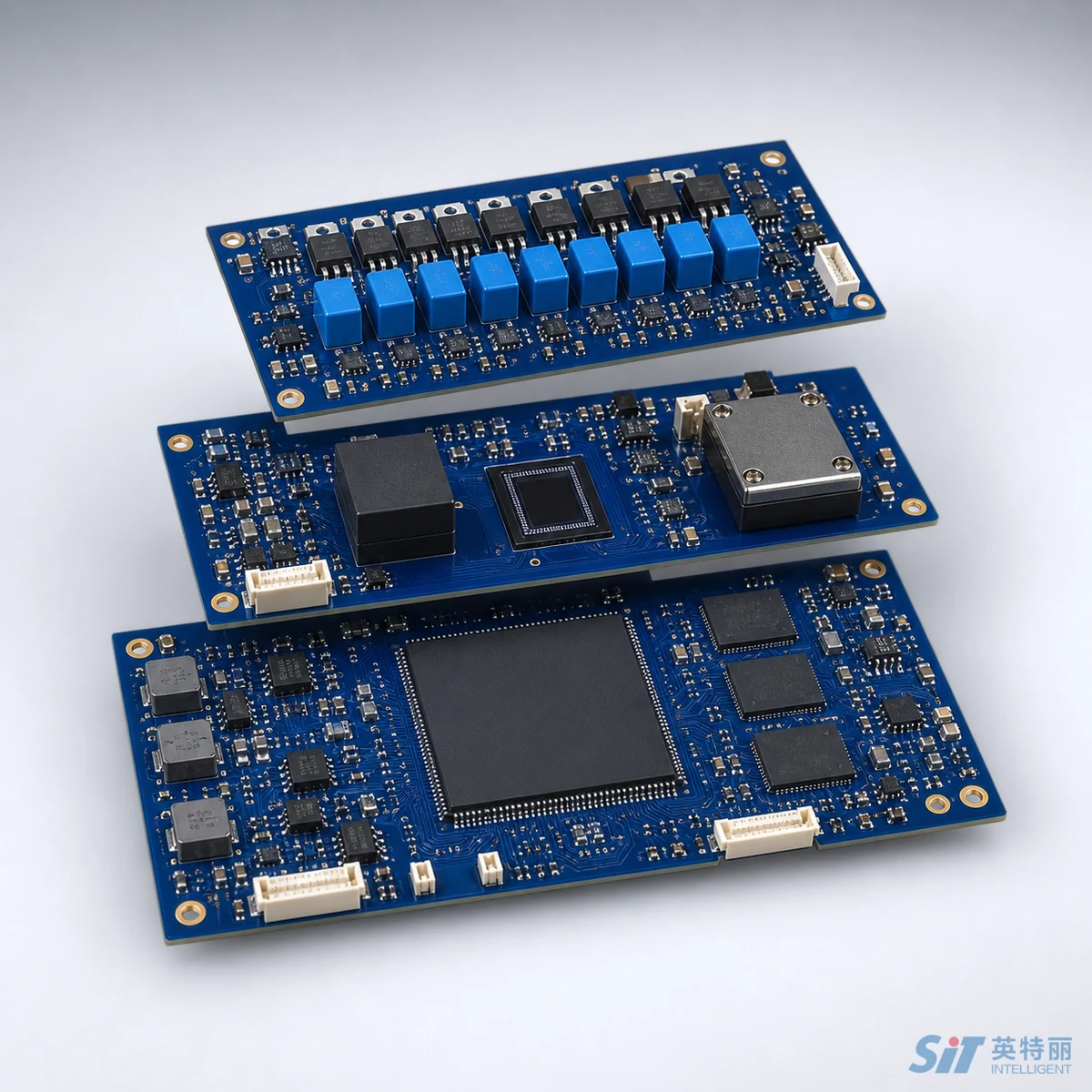

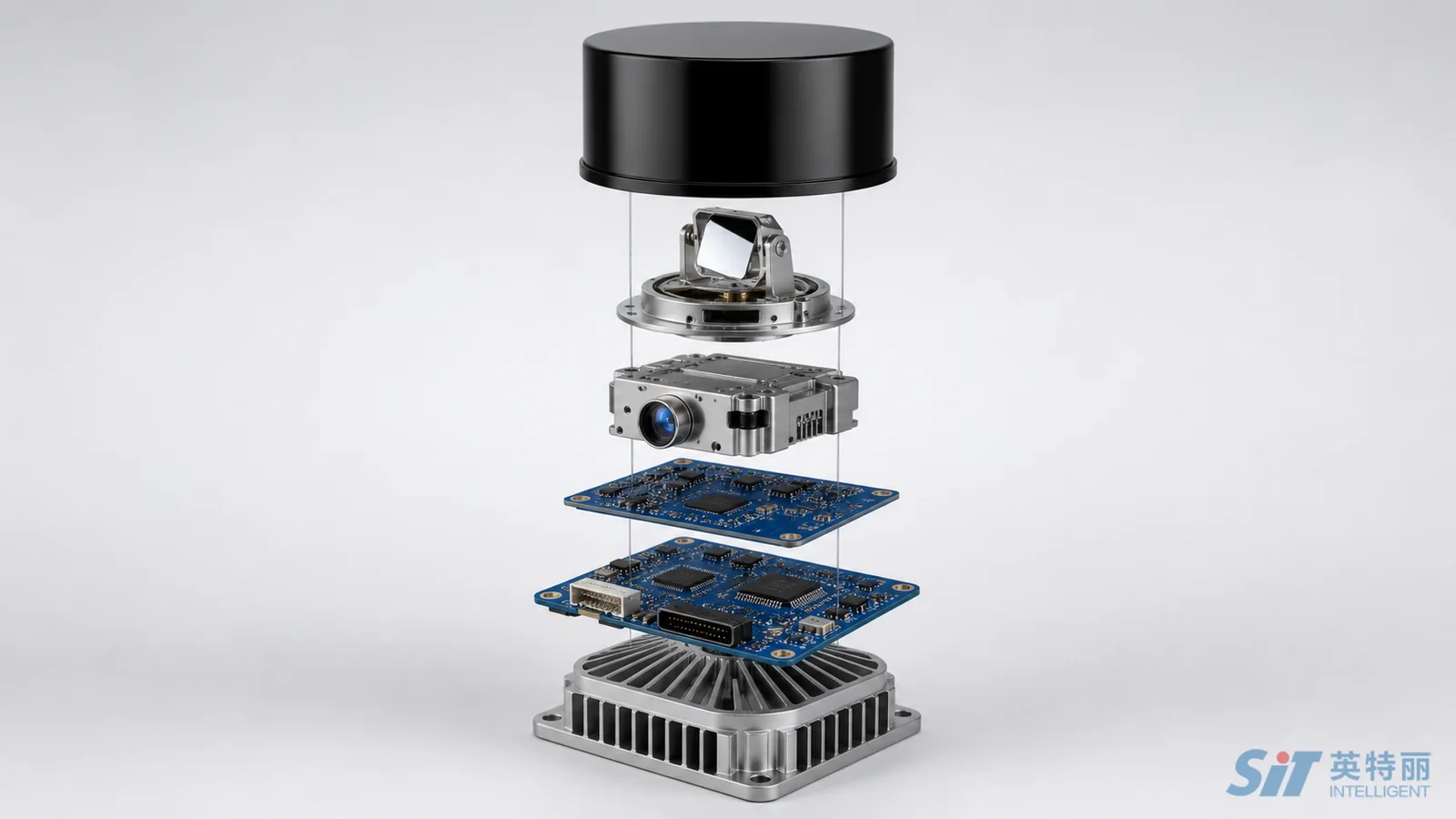

产品说明：激光雷达的电子件是一组"分工明确但彼此强耦合"的板：激光驱动板要在纳秒级开关大电流，接收板要处理微弱回波，主控板要把两者的时序对齐到皮秒量级。制造侧的难点是高速开关回路的寄生参数一致性，以及光电器件在贴装与回流中的热损伤控制。本页说明可承接的板卡范围与工艺配置。
一、可承接的板卡范围
| 板卡 | 典型内容 | 制造要点 |
|---|---|---|
| 激光驱动板 | GaN/硅 MOS 开关、脉冲电容、EEL/VCSEL 接口 | 回路面积一致性、焊点空洞、寄生电感控制 |
| 接收前端板 | APD/SiPM、跨阻放大、高压偏置 | 光电器件热敏感、高压爬电距离、暗电流筛查 |
| 主控与算法板 | FPGA/SoC、DDR、点云输出接口 | BGA 空洞率、高速走线区回流控制 |
| 电机与扫描控制板 | 转镜/振镜驱动、位置反馈 | 驱动一致性、动平衡相关的装配精度 |
| 整机组装 | 光机与电子件合装、密封、标定 | 洁净要求、光路遮挡防护、标定数据留档 |
二、关键工艺配置
脉冲回路一致性驱动回路的焊点与元件位置偏差会改变寄生电感，直接影响脉冲上升沿，贴装窗口按更严设定
光电器件保护APD/SiPM 与激光器对温度敏感，回流峰值温度与停留时间按器件规格单独排炉
高压区处理APD 偏置电压区的爬电距离与三防覆盖需与低压区分开评审
洁净控制光路相关工序在受控环境进行，颗粒物会直接造成点云噪点
静电防护光电器件与 GaN 器件的 ESD 敏感等级高，全流程接地与人员防护要有现场核查记录
洁净环境的核查清单见PCBA洁净生产审核怎么做_医疗与精密工控环境监测清单；静电防护的现场验证方式见SMT车间静电防护怎么验_ESD S20.20接地与温湿度现场核查要点；炉温配方的冻结与换线复核见回流焊炉温曲线验证怎么做_产品族配方冻结与换线复核。
三、量产测试工位
- 3D SPI 与 AOI，驱动回路与光电器件区域单独设判据；
- X-Ray，功率开关与 BGA 的空洞率按抽检方案判级；
- 驱动脉冲测试，验证上升沿、脉宽与峰值电流的批间一致性；
- 接收通道测试，验证增益、暗电流与偏置电压；
- 标定与烧录，标定参数随 SN 留档。
老化与失效判定的边界见PCBA老化测试方案怎么定_通电负载样本与失效判定边界；治具投入的分工见PCBA量产测试方案怎么定_ICT与FCT测试治具的分工与投入。
四、车规体系与导入
激光雷达同样走 APQP 节奏，交付物清单见汽车电子PCBA APQP怎么落地_从样件到量产的制造交付物清单，节拍验证见汽车电子PCBA Run at Rate怎么验_量产节拍产能与瓶颈证据。一般按"DFM 与脉冲回路评审 → 器件耐温与炉温验证 → 脉冲与接收测试工位搭建 → 小批试产 → 量产"推进。
同为感知件的雷达方向见车载4D毫米波雷达PCBA批量制造；域控侧承接范围见智驾域控制器PCBA代工_车规域控硬件制造商。更多车规板卡见汽车电子产品栏目。
山西英特丽是英特丽集团旗下晋城工厂，30 条高速 SMT 产线、32000 ㎡ 厂房，通过 IATF16949、ISO9001、ISO13485 体系认证，提供 PCBA 制造、SMT 贴片、插件、三防涂覆与灌封、烧录测试与成品组装。审厂清单见山西汽车电子PCBA量产怎么选厂_晋城产线与IATF16949审厂清单。具体产能、交期与报价以双方合同为准；光学与激光器参数以客户文件和整机验证为准。
需要评估激光雷达驱动板、接收前端板或整机组装的代工方案？欢迎联系山西英特丽沟通具体项目。
