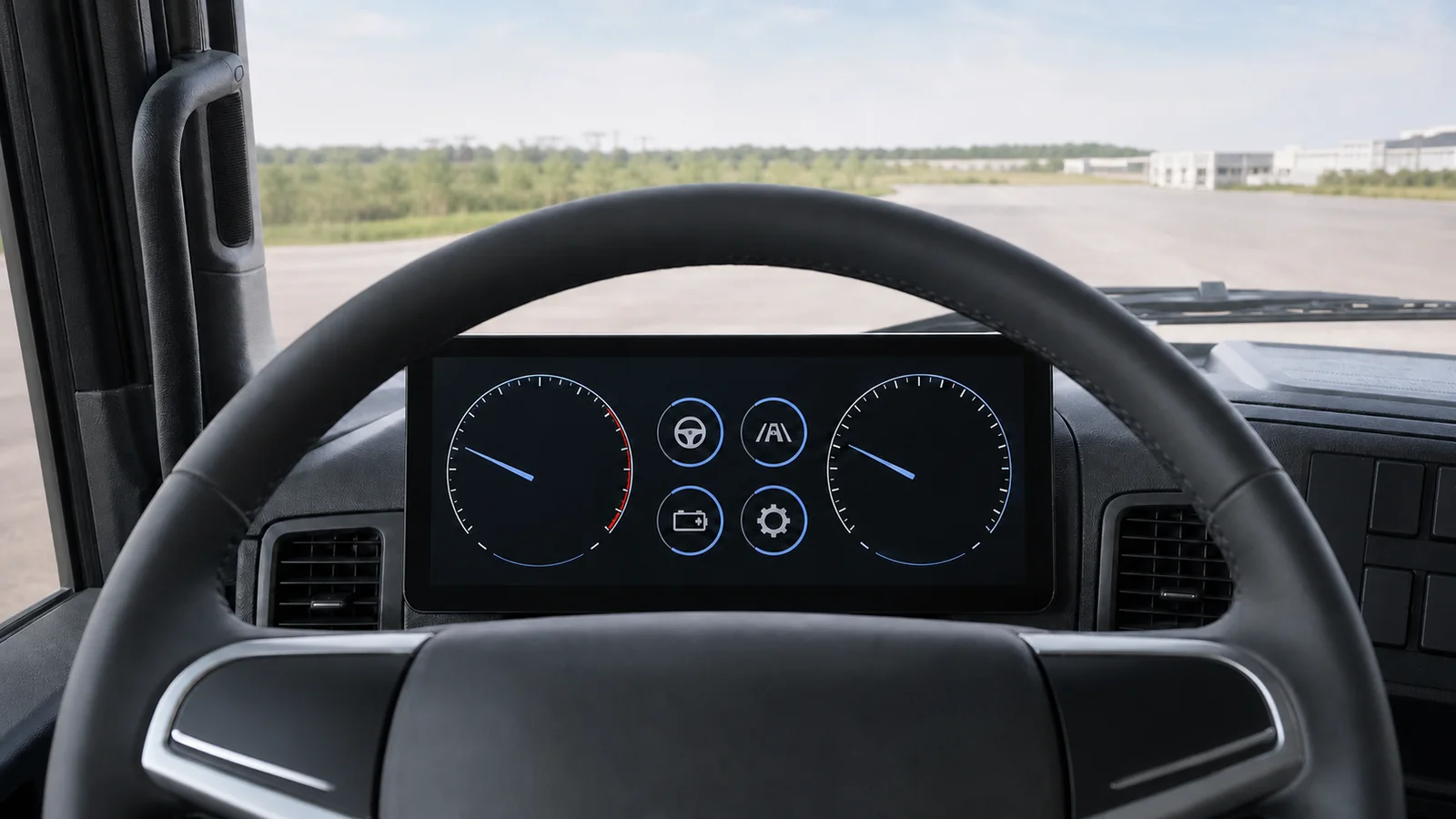

产品说明：商用车数字仪表盘和乘用车不太一样：屏幕尺寸大、工作电压跨 12V 与 24V 两个体系、信号来源多为 J1939 与多路开关量，还要在宽温、强振动、灰尘与凝露的驾驶室环境里长期点亮。制造侧的关注点是显示模组与主板的连接可靠性、背光驱动的散热、大量插接件的焊接强度，以及整机段的光学贴合与除尘。本页说明可承接的板卡范围、工艺配置与量产测试工位。
一、可承接的板卡范围
| 板卡 | 典型内容 | 制造要点 |
|---|---|---|

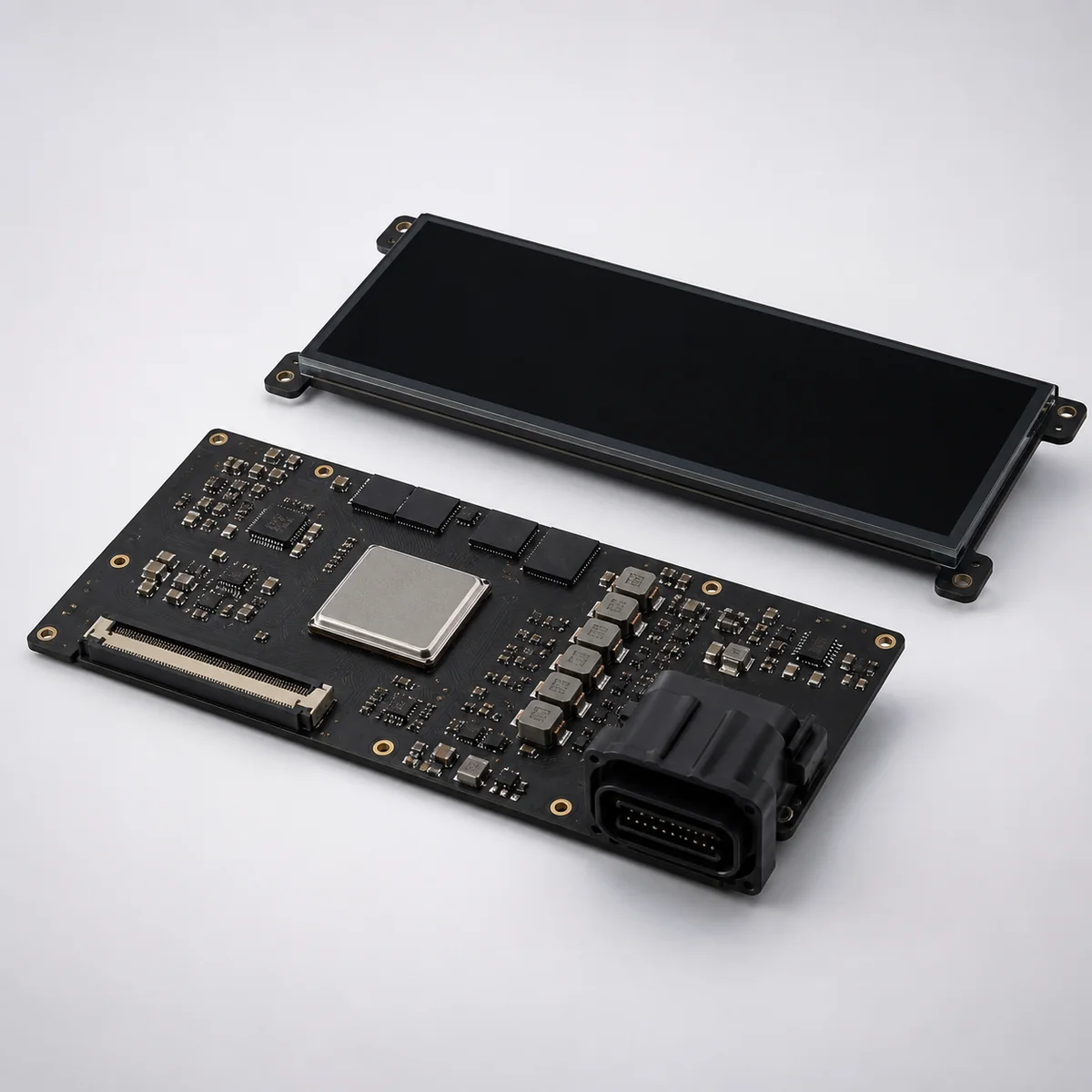

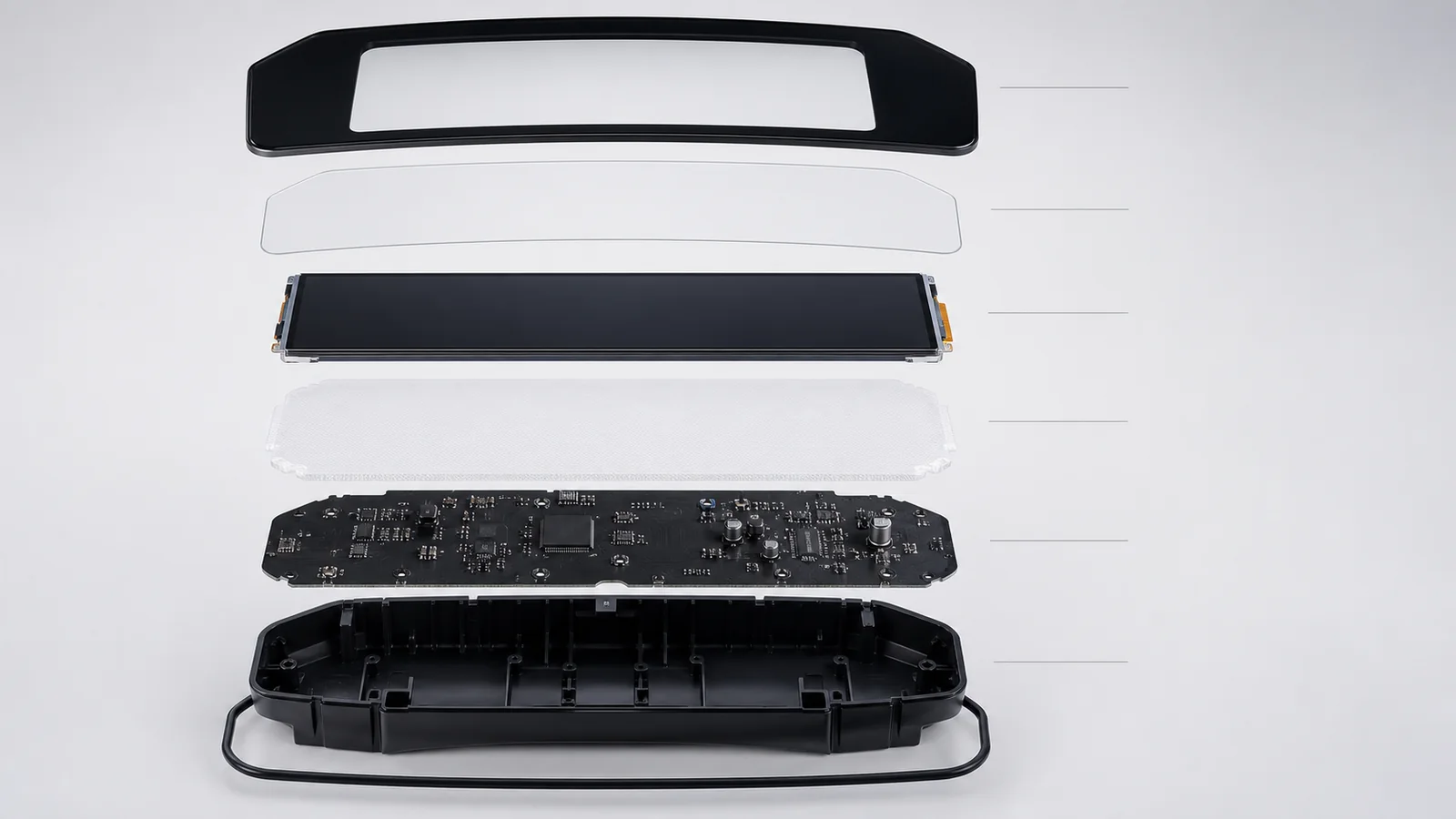

| 仪表主控板 | MCU 或 SoC、显示接口、J1939/CAN、Flash | 显示接口区阻抗保持、BGA 焊接质量 |
| 背光与电源板 | 升压恒流背光驱动、宽压输入电源 | 大电感与 MOS 散热、宽压器件耐压余量 |
| 开关量与传感接口板 | 多路数字与模拟输入、指示灯驱动、蜂鸣器 | 插接件焊点强度、防反接与浪涌器件贴装 |
| 仪表按键与转向柱板 | 轻触按键、旋钮编码器、指示灯 | 按键手感一致性、编码器装配同轴度 |
| 仪表整机组装 | 显示模组绑定、光学贴合、外壳与密封 | 贴合无气泡与灰点、密封与检漏 |
显示与柔性电路的组装工艺可参考技术文章电子纸驱动板与EPD模组组装工艺_墨水屏驱动PCBA代工；商用车整车电控侧的板卡见工程车辆整车控制器VCU PCBA批量制造。
二、这类板子的制造难点
显示连接主板与屏之间常走 FPC 或排线，连接器焊接共面性差会造成花屏与间歇断连，属于典型的批量隐患
宽压输入24V 体系叠加负载突降与瞬态，输入端器件的贴装与焊接质量直接影响整机抗扰表现
背光散热大屏背光电流不小，恒流驱动与电感区的散热路径要在装配段一并考虑，不能只看板级
插接件多商用车仪表插接点位多，插件焊接与端子共面性需要逐位核对，靠抽检容易漏
洁净装配光学贴合环节一粒灰就是一个可见坏点，贴合工位需要控制环境与静电
三、我们的工艺配置
| 工序 | 设备或方法 | 控制点 |
|---|---|---|
| 来料与烘烤 | BGA 与显示模组按 MSL 与厂商规格管理 | 开封时限、烘烤与存储记录留存 |
| 钢网与印刷 | 细间距区与大焊盘区分区开口 | 3D SPI 分区设阈值 |
| 贴装 | 高精度机贴 SoC 与显示接口连接器 | 连接器共面性在贴装后即判读 |
| 回流焊 | 按产品族验证配方，双面板第二面单独确认 | 配方冻结，换线只做复核 |
| 插装与焊接 | 选择性焊处理多路插接件与端子 | 焊点填充按 IPC-A-610 判定，逐位核对 |
| 三防涂覆 | 按客户要求局部涂覆，连接器与显示接口开窗 | 涂覆边界清晰，不进接触区 |
| 整机装配 | 显示模组绑定、光学贴合、外壳密封 | 贴合无气泡灰点，密封检漏留记录 |
洁净装配环境的核查清单见PCBA洁净生产审核怎么做_医疗与精密工控环境监测清单；插件段验收口径见DIP插件加工怎么验收_极性剪脚焊点与首件记录清单。
四、测试与检验
- 3D SPI，细间距区与大焊盘区分区判读；
- AOI，重点是显示接口连接器共面性、插接件位置与极性；
- X-Ray，SoC 与存储器件按抽检方案判空洞；
- ICT，覆盖开短路与器件值，多路开关量输入逐路核对；
- FCT，注入 J1939 报文与开关量，验证显示、报警与背光调节；
- 点亮与外观检查，逐台确认坏点、亮度均匀性与贴合洁净度；
- 高低温与振动抽检，按客户方案执行并留存数据。
可靠性试验能力的核查方式见PCBA可靠性实验室审厂怎么做_温循振动盐雾与校准证据清单；治具投入的分工见PCBA量产测试方案怎么定_ICT与FCT测试治具的分工与投入。
五、打样到量产的配合方式
一般按“DFM 与结构装配评审 → 显示连接工艺验证 → 报文注入治具搭建 → 小批试产 → Run at Rate → 量产”推进。显示类整机建议在试产阶段就把坏点判定标准与限度样品定下来，避免量产后在外观判定上反复。节拍验证方式见汽车电子PCBA Run at Rate怎么验_量产节拍产能与瓶颈证据。
座舱显示侧的相邻板卡见智能座舱域控制器PCBA批量制造；两轮车的小型仪表承接范围见两轮电动车控制器与仪表板PCBA批量制造；仪表上显示的胎压信号来自TPMS胎压监测发射与接收板PCBA批量制造。更多车规板卡见汽车电子产品栏目。
山西英特丽是英特丽集团旗下晋城工厂，30 条高速 SMT 产线、32000 ㎡ 厂房，通过 IATF16949、ISO9001、ISO13485 体系认证，提供 PCBA 制造、SMT 贴片、插件、三防涂覆与灌封、烧录测试与成品组装。具体产能、交期与报价以双方合同及当期排产计划为准；显示模组规格与坏点判定标准以客户文件为准。
