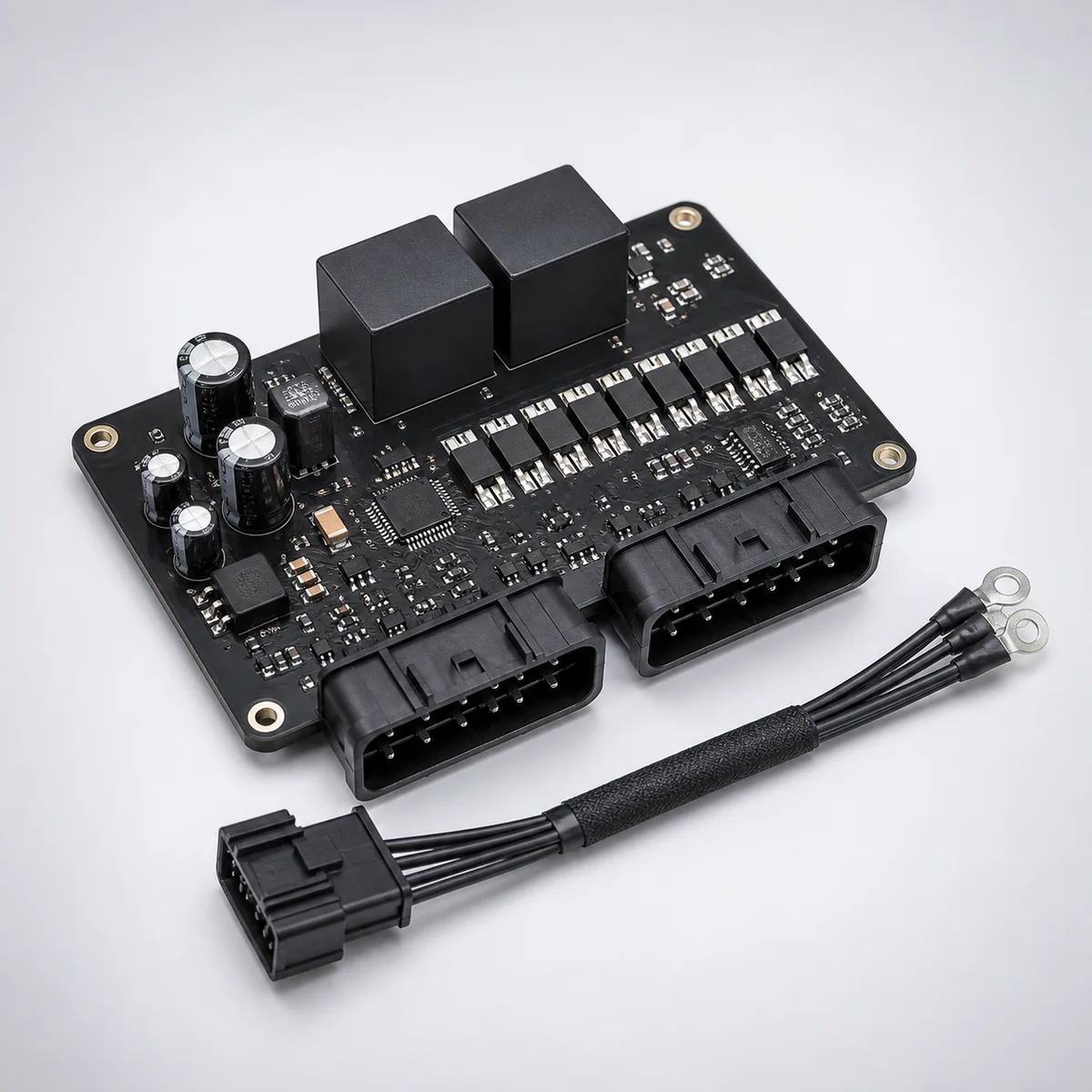

产品说明：电动尾门与电动座椅控制板属于车身域里典型的多路直流电机驱动 + 防夹算法板卡：尾门要控制撑杆电机与电吸锁，座椅要同时驱动六到十路小电机并采集霍尔位置，两者都靠电流与位置信号判断阻力，误判就会夹人或停在半路。制造侧的关注点是大电流继电器与 MOS 的焊接强度、霍尔与位置采样通道的一致性，以及量产阶段的多料号共线管理。本页说明可承接的板卡范围、工艺配置与量产测试工位。
一、可承接的板卡范围
| 板卡 | 典型内容 | 制造要点 |
|---|---|---|
| 电动尾门控制板 | MCU、双路撑杆驱动、电吸锁驱动、防夹采样 | 大电流 MOS 与继电器焊接、电流采样零漂 |
| 电动座椅控制板 | 多路小电机驱动、霍尔计数、记忆位置存储 | 多通道一致性、存储器件掉电保护 |
| 座椅通风加热与按摩板 | PWM 加热控制、风机驱动、NTC 采样 | 加热回路铜箔载流、温度采样精度 |
| 车门与天窗控制板 | 单路或双路电机驱动、防夹与位置学习 | 继电器触点保护器件、插件焊点强度 |
| 控制器整机组装 | 板卡入壳、线束压接、卡扣装配 | 压接高度与拉脱力抽检、装配到位判定 |
无刷与有刷电机驱动板的通用工程背景可参考技术文章家电BLDC电机控制器PCBA代工_无刷电机驱动板SMT贴片EMS方案商；车身域板卡的量产交付节奏见汽车电子PCBA APQP怎么落地_从样件到量产的制造交付物清单。
二、这类板子的制造难点
继电器与大件继电器、保险丝座属重件，插装后需要确认焊点填充充分，否则振动环境下会先出虚焊
采样一致性防夹判定依赖电流与位置采样，采样电阻的贴装位置与焊接热历史会影响阻值漂移，需要控制回流窗口
多路通道座椅板上同类通道多达十路，AOI 与 ICT 程序要能逐路核对，不能靠抽检
共线换料风险同平台常有高低配多个料号，差异往往只在几个贴片位，首件核对与防错设计要落到工位
线束压接整机段的压接质量决定长期接触电阻，压接高度与拉脱力需要按班次抽检并留数据
三、我们的工艺配置
| 工序 | 设备或方法 | 控制点 |
|---|---|---|
| 来料与防错 | 多料号分区存放，上料扫码比对 BOM | 换线执行程序、飞达、钢网、料盘四项核对 |
| 钢网与印刷 | 采样电阻与大电流焊盘分区开口 | 3D SPI 对采样区体积波动单独设限 |
| 贴装 | 高速机贴小件，多功能机贴 MOS、继电器与连接器 | 重件贴装压力与吸嘴按件型分配 |
| 回流焊 | 按产品族验证配方，重件区确认无欠焊 | 配方冻结后换线只做复核不做改动 |
| 插装与焊接 | 选择性焊处理继电器、保险丝座与端子 | 焊点填充高度按 IPC-A-610 判定 |
| 三防涂覆 | 按客户要求局部或整板涂覆，继电器区开窗 | 涂覆不进继电器触点腔体 |
| 整机装配 | 线束压接、外壳卡扣、扭矩螺装 | 压接高度与拉脱力抽检并记录 |
插件段的验收口径见DIP插件加工怎么验收_极性剪脚焊点与首件记录清单；换线核对的执行方式见SMT快速换线怎么做_飞达台车程序物料与首件四项核对。
四、测试与检验
- 3D SPI，采样电阻区与大电流区分区判读；
- AOI，重点是重件位置、极性件方向与焊点填充；
- X-Ray，MOS 与大焊盘按抽检方案判空洞；

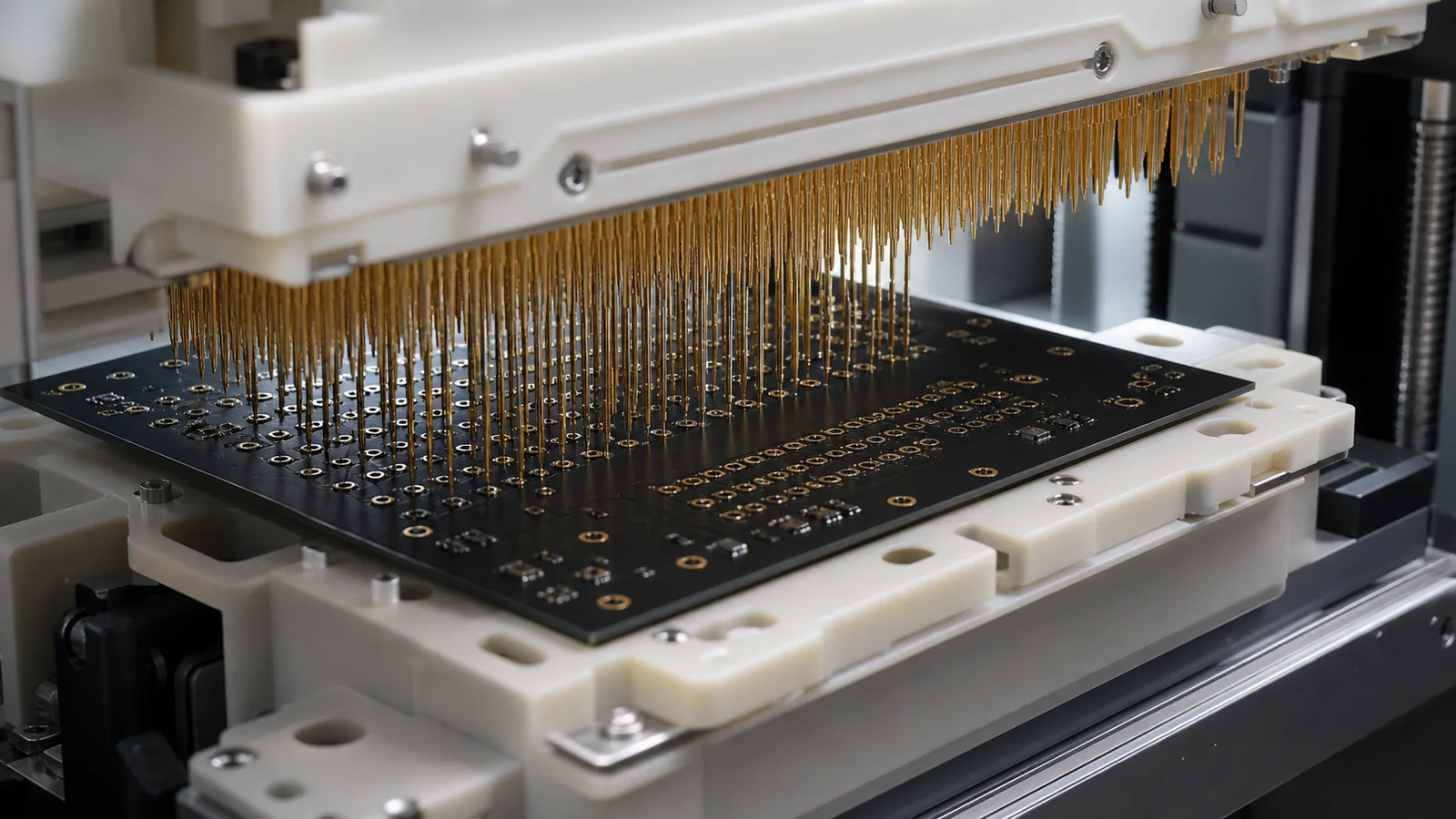

- ICT，逐路核对驱动通道与采样通道，避免同类通道错位；
- FCT，接电机或等效负载，验证正反转、限位学习与防夹动作；
- 整机段做通电走行测试与压接抽检，记录随批次留档；
- SN 绑定，测试数据可按批次回溯。
测试治具的分工与投入见PCBA量产测试方案怎么定_ICT与FCT测试治具的分工与投入；良率与缺陷的统计口径见PCBA量产良率管理_直通率FPY与DPPM怎么算。
五、打样到量产的配合方式
一般按“DFM 与防错评审 → 工艺验证 → 电机台架治具搭建 → 小批试产 → Run at Rate → 量产”推进。高低配多料号的项目，建议在试产阶段就把上料防错与首件核对固定成作业文件。二供切换的资料边界见汽车电子PCBA代工二供导入_PPAP重新提交与IATF16949变更管理。
同为车身执行件的相邻板卡见矩阵大灯与氛围灯驱动板PCBA批量制造；底盘执行件的承接范围见线控制动与电子换挡控制板PCBA批量制造。更多车规板卡见汽车电子产品栏目。
山西英特丽是英特丽集团旗下晋城工厂，30 条高速 SMT 产线、32000 ㎡ 厂房，通过 IATF16949、ISO9001、ISO13485 体系认证，提供 PCBA 制造、SMT 贴片、插件、三防涂覆与灌封、烧录测试与成品组装。选厂评估逻辑见山西汽车电子PCBA量产怎么选厂_晋城产线与IATF16949审厂清单。具体产能、交期与报价以双方合同及当期排产计划为准；防夹阈值与限位参数以客户文件为准。
需要评估电动尾门控制板、电动座椅控制板或车身执行器控制器整机组装的代工方案？欢迎联系山西英特丽沟通具体项目。
