一、机载和地面是两条完全不同的供应链

说低空经济,大家先想到的是飞行器本身。但一套能真正跑起来的低空运营体系,地面部分的设备数量往往比飞行器多得多:一条常态化配送航线要配起降点,一个巡检项目要配机巢,一个物流枢纽要配充换电和调度设备。

关键区别在这里:机载电子属于航空器的一部分,受适航体系约束;地面设备不属于航空器,走的是常规工业电子和电气设备的路子。这意味着两者的设计规范、认证路径、供应商资质要求完全不同。

对比项	机载航电	地面保障设备
体系约束	适航审定体系	常规工业电子与电气设备标准
主要考验	重量、可靠性、余度设计	户外环境、无人值守、长期免维护
批量特征	整机数量决定,批量相对小	随基础设施铺开,批量可观且持续
制造方要求	需具备相应航空资质	工业级 PCBA 与户外电子制造能力

对 PCBA 代工方来说,能接的是第二类。本文只讨论地面设备,机载部分的写入激活与产线留痕另见 无人机航电PCBA代工怎么做_新国标一机一码写入激活与产线日志留痕。

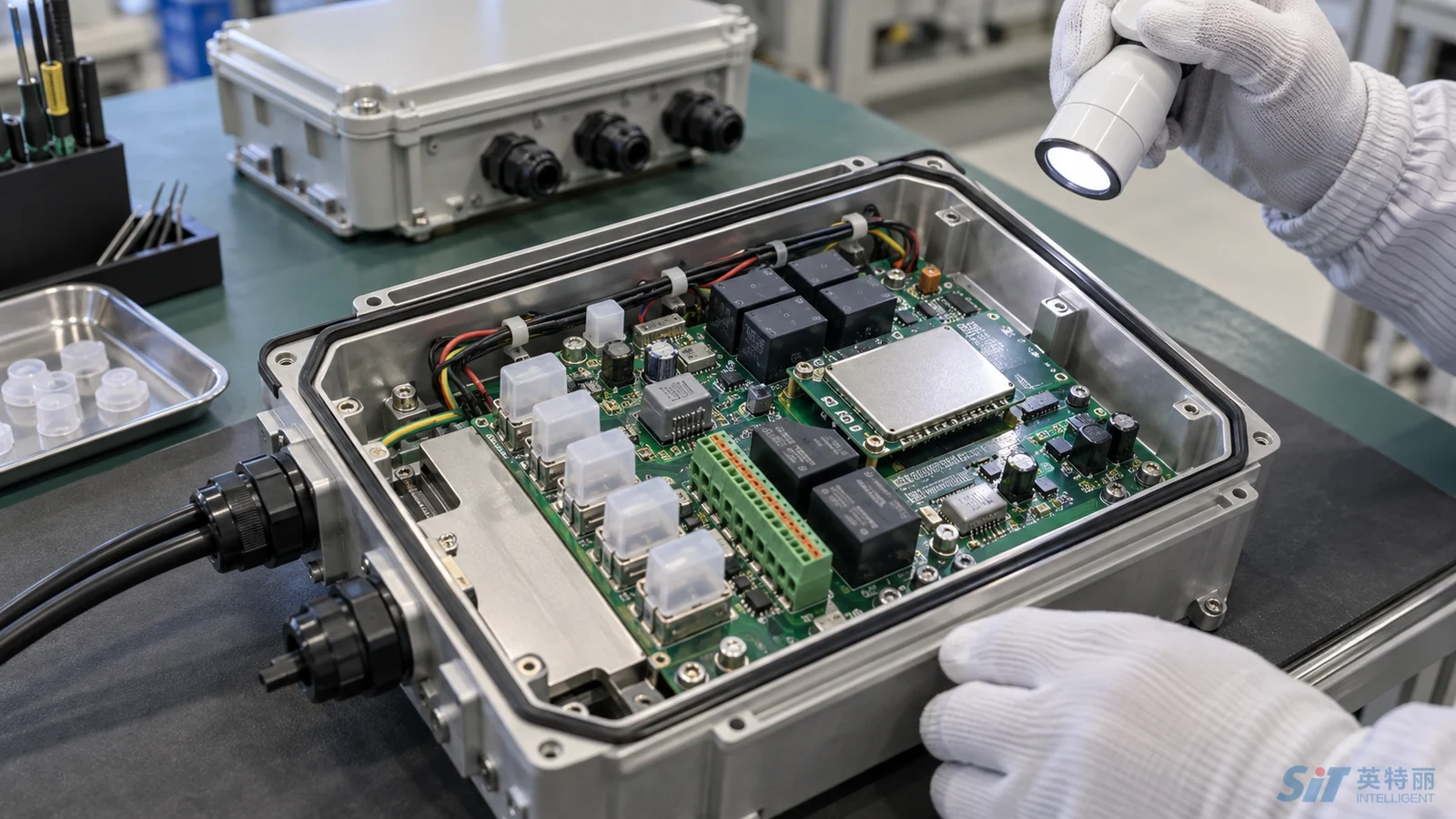

二、低空地面设备里,有哪些板卡

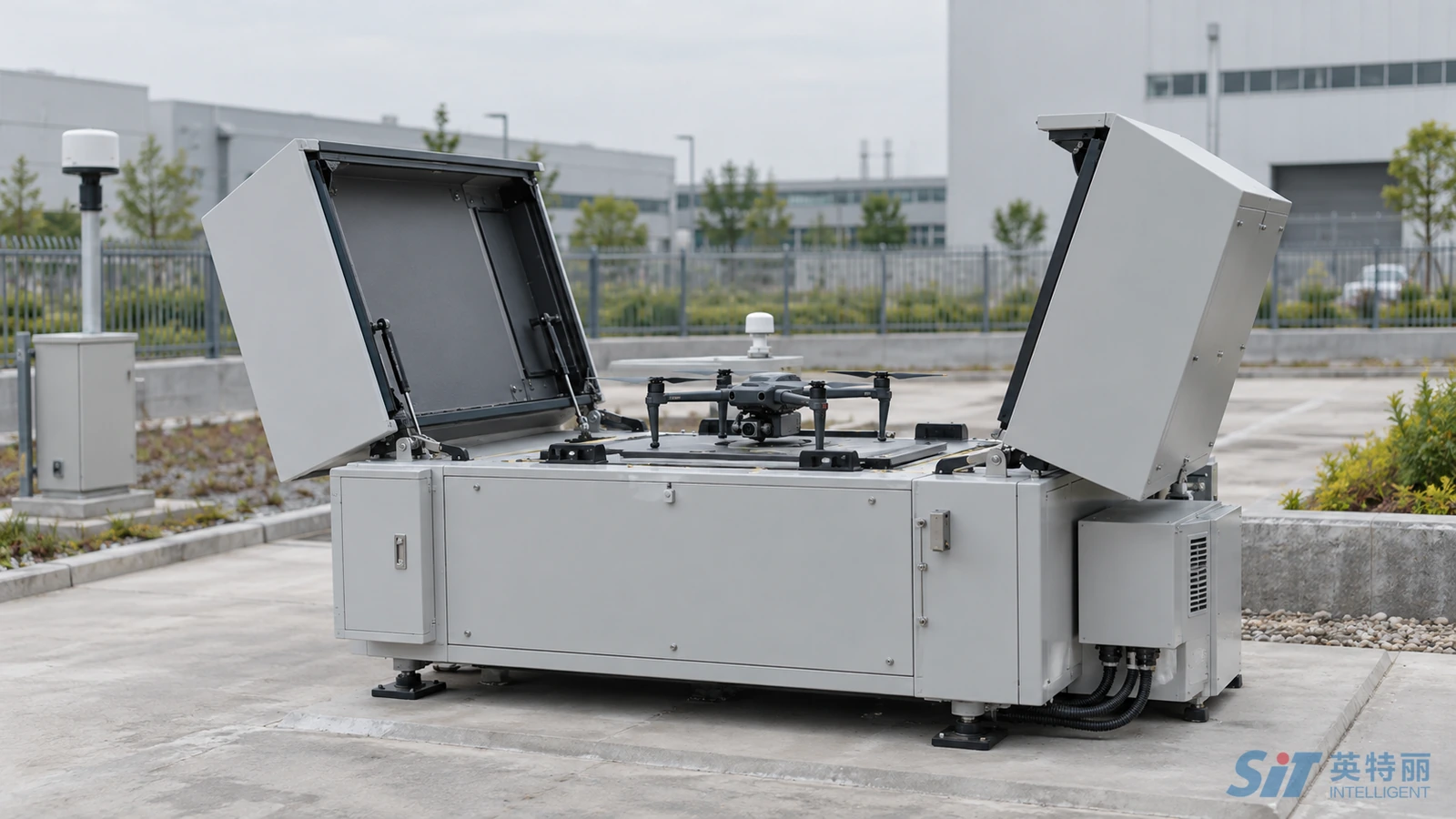

2.1 自动机巢 / 无人值守起降点

机巢是无人机的"车库+充电桩+维护站"。一个典型机巢里的电子件包括:

• 主控板:统筹开合、定位、充电、通信、环境监测的调度中枢,通常带工业级处理器和多路通信接口。
• 运动控制板:驱动舱门开合机构、机臂对中机构、升降平台,本质是多路电机驱动加限位反馈。
• 电源与充电控制板:给无人机电池充电的部分,涉及充电协议、电流控制、温度保护。
• 环境监测板:温湿度、风速、雨量、舱内温控与除湿控制。
• 通信与链路板:与远端调度平台的有线或无线连接。

这些板卡的技术要求和工业自动化设备高度重叠,差别主要在户外环境和无人值守这两条。

2.2 充电与换电设备

换电机构比充电复杂:要有机械臂或推送机构完成电池取放,要有电池仓的多工位充电管理,还要识别电池身份、读取电池状态。这部分和电动两轮车换电柜、储能电池管理的技术栈很接近,是可以复用经验的。

2.3 地面站与调度终端

包含地面控制站、数据链地面端、显示与操作终端。这类设备多数在室内或车载,环境要求低一些,但对通信可靠性和数据处理能力要求高。

2.4 空域感知与安防设备

低空监视设备、探测与反制设备、场地周界安防。这类产品的板卡通常包含射频前端,对高频板材和贴装工艺有额外要求,和车载雷达的制造难点有相通之处,可参考 车载4D毫米波雷达PCBA代工_高频板材与天线区贴装量产制造商。

三、户外无人值守,带来四个真难点

地面设备最大的特点是装在外面,没人看着,要长期自己跑。这四个字带出四类制造要求。

3.1 宽温与温度循环

设备装在楼顶、塔上、野外,夏天箱体内部温度可能远高于环境温度,冬天则要冷启动。工业级器件选型是基础,但更要紧的是焊点在长期温度循环下的疲劳——白天热、夜里冷,一年下来就是几百次循环。

对策落在工艺上:回流曲线要保证焊点成型饱满、金属间化合物层厚度适中;大质量器件(继电器、大电容、连接器)的机械固定要充分,不能只靠焊点承力;设计阶段就要考虑焊盘设计和应力释放。

3.2 潮湿、凝露与盐雾

户外箱体做到完全密封不现实,温差变化会带来凝露——空气中的水汽在板面凝结成水膜。水膜加上板面残留的助焊剂离子,就会形成电化学迁移的条件,时间长了产生枝晶,导致漏电甚至短路。

三条防线:

• 清洗要到位:免清洗工艺在户外产品上未必够用,离子污染度要实测。做法见 PCBA离子污染测试怎么做_清洗度ROSE与离子色谱验收。
• 三防涂覆:涂层材料、覆盖范围、厚度均匀性、需要避开的区域(连接器、散热面、可调器件)都要在图纸上定清楚,不能交给现场自由发挥。
• 结构配合:呼吸阀、防水透气膜、走线孔位密封,电子和结构要一起考虑。

3.3 雷击浪涌与电源质量

户外设备的电源线和通信线都是长线,是雷击感应过电压的入口。地面设备通常要按较高的浪涌等级设计防护,选型时要看清防护器件的通流容量和残压水平,而不是只看"有防雷"三个字。

另外,野外供电质量往往不好——电压波动大、偶尔断电。设备要能扛住反复的异常断电并自行恢复,这对电源设计和固件的掉电保护逻辑都有要求。断电后配置丢失、需要人工到现场重启,对无人值守设备来说是严重缺陷。

3.4 免维护与远程可诊断

无人值守的另一面是出了问题得知道是哪里出问题。设备要能上报自身状态:各路电源是否正常、温度是否超限、机构动作是否到位、通信是否稳定。这些诊断信息的采集通道,在硬件设计阶段就要留出来。

从制造角度看,这意味着测试环节要覆盖这些诊断通道——不能只测主功能通过就放行,要确认每一路状态采集和上报都是准的。否则设备装到现场,上报的数据是错的,比不上报还麻烦。

四、批量特征:先零散,后成批,长期补货

低空基础设施的建设节奏,决定了订单形态和一般消费电子不同:

• 早期:试点项目,数量少、版本改得勤,需要代工方能接小批量并快速响应改版。
• 中期:项目铺开,进入成批交付,这时候要的是稳定的产能和一致的品质。
• 长期:设备在外面跑,备件和维修板需求持续多年,涉及停产料的替代管理,见 PCBA售后备件怎么备_批量项目停产前库存与维修料号管理。

选代工方的时候,要看它能不能陪着走完这三个阶段。只能接大批量的,早期陪不了;只能做小批量的,中期又跟不上。中大批量弹性怎么评估,见 中大批量PCBA代工厂怎么选_从试产转量产的工艺治具与追溯方案。

五、外发代工时,该确认哪些能力

能力项	该问什么	为什么重要
三防涂覆	用什么设备和材料?厚度怎么控制和检验?遮蔽怎么做?	户外产品的核心工艺,做不好等于没做
清洗与离子污染	有没有清洗线?离子污染度测不测?按什么标准判定?	凝露环境下的长期可靠性
环境试验	有没有高低温循环、湿热箱?能否做温循后复测?	验证焊点与涂覆的实际效果
大功率与继电器工艺	大电流路径怎么处理?大质量器件怎么固定?	充换电和运动控制板的共性需求
射频板能力	做过高频板材吗?阻抗控制和天线区贴装怎么保证?	感知类设备需要
整机组装	能不能做机箱装配、线束、整机联调?	地面设备多为整机交付,责任边界更清楚
批量弹性	小批量接不接?爬坡快不快?	匹配基础设施建设的分期节奏

整机装配与联调的验收要点,可参考同为户外设备的 充电桩控制板Box-build怎么验_板卡装配线束与整机联调清单——充电桩和低空充换电设备在户外供电、大电流、整机联调这几点上高度相似。

六、附录:几个术语

• 机巢 / 无人值守机场:供无人机自动起降、充换电、存放与简单维护的地面设施。
• 凝露:温度降到露点以下时空气中水汽在物体表面结成水膜,户外密闭箱体的常见现象。
• 电化学迁移:在水膜和电位差作用下金属离子迁移形成导电枝晶,是潮湿环境下 PCBA 失效的典型机理。
• 浪涌防护等级:设备承受瞬时过电压冲击的能力等级,户外长线设备要求通常高于室内设备。
• 三防涂覆:在 PCBA 表面涂覆保护层以防潮、防盐雾、防霉菌,户外电子的基础工艺。
