10-100kW电动船舷外机控制器ODM开发：IP67防护、防腐蚀设计与宽功率覆盖详解

一、船舶电动化：政策、补贴与场景三线并进

1.1 政策线：规则与补贴落地

据公开资料整理，近两年船舶电动化的关键政策节点包括：

• 2025 年 2 月：国家海事局发布《纯电池动力船舶技术与检验暂行规则》，针对电池动力船舶的热失控、火灾等风险明确电池系统管理、监测报警与消防等安全技术要求；
• 报废更新补贴：交通运输部明确老旧营运船舶报废更新补贴政策，纯电池动力等新能源船舶的认定标准与申请流程具体化；
• 地方激励：山东省 2025 年 4 月起对通过京杭运河山东段船闸的纯电池动力等新能源船舶免收过闸费，为期三年；江苏推进内河水域充（换）电设施布局。

"电化长江"等倡议下，公务船率先示范：据公开报道，长江航务管理局已开展 13 艘 30 米级海事巡逻船的电动化改造试点。公开预测显示，2026 年我国电动船舶市场规模约 367.5 亿元。

1.2 场景线：舷外机电动化从哪些船开始

舷外机（挂在船尾、集成动力与推进的整机形态）覆盖的船型极广：景区游船与画舫、内河渔船、库区与水产养殖工作船、巡逻与救援艇、休闲钓鱼艇。这些船的共同点是功率需求集中在 10—100kW 区间、日航程固定或较短、对噪声与油污敏感——正是电动化收益最直接的细分。多家市场研究机构预测，全球电动舷外机市场未来数年将保持两位数年增长（各家口径不一，此处不引具体金额）。

二、船用环境对电控的"三重考验"

同样是电机控制器，装在船尾与装在车里完全是两种生存环境。电动船舷外机控制器的设计必须直面三重考验：

IP67 的含义是完全防尘、且可承受短时浸水（1 米水深 30 分钟级别的标准试验条件）。对舷外机来说这不是冗余指标——船尾的浪花飞溅是常态，极端情况下控制器舱位可能短时进水，IP67 是"进水不等于报废"的底线。

三、10—100kW 宽功率控制器方案拆解

3.1 功率段怎么对应船型

10—100kW 由同一控制器平台分档覆盖的价值在于：船厂做产品系列时，电控接口、标定工具、售后件体系可以统一，不必每个功率段换一套供应商体系。

3.2 电控架构要点

• 电机控制：面向永磁同步电机的磁场定向控制（FOC），低速大扭矩起步平稳，避免离岸/靠岸时的顿挫；
• 四象限运行：前进、倒车与动力回收，倒车响应直接关系靠泊安全；
• 散热路径：按功率段与结构形态选择风冷或液冷/水冷方案（舷外机天然临水，水冷散热条件好，具体按整机方案确定）；
• 保护体系：过流、过压、欠压、过温、堵转（渔网/水草缠桨是真实工况）保护与故障分级上报。

3.3 与整船系统的集成

控制器在整船电气架构中通常通过 CAN 总线与电池管理系统、遥控手柄/操纵台、仪表互联：手柄给定推进指令，BMS 上报电池状态并限功率，控制器执行并回传转速、温度与故障码。锂电池组的保护与均衡方案可参考本站 24串/4串铁锂电池 BMS 保护板 ODM 定制开发；整机层级的多部件协同逻辑与 新能源 VCU 整车控制器 的架构思路同源。

 操纵台/遥控手柄 ──CAN──┐
                       ├──► 舷外机控制器(10-100kW) ──► PMSM 电机 ──► 桨
 电池组 + BMS ────CAN──┤         │
                       │         └─ 转速/温度/故障码回传
 仪表/显示屏 ─────CAN──┘

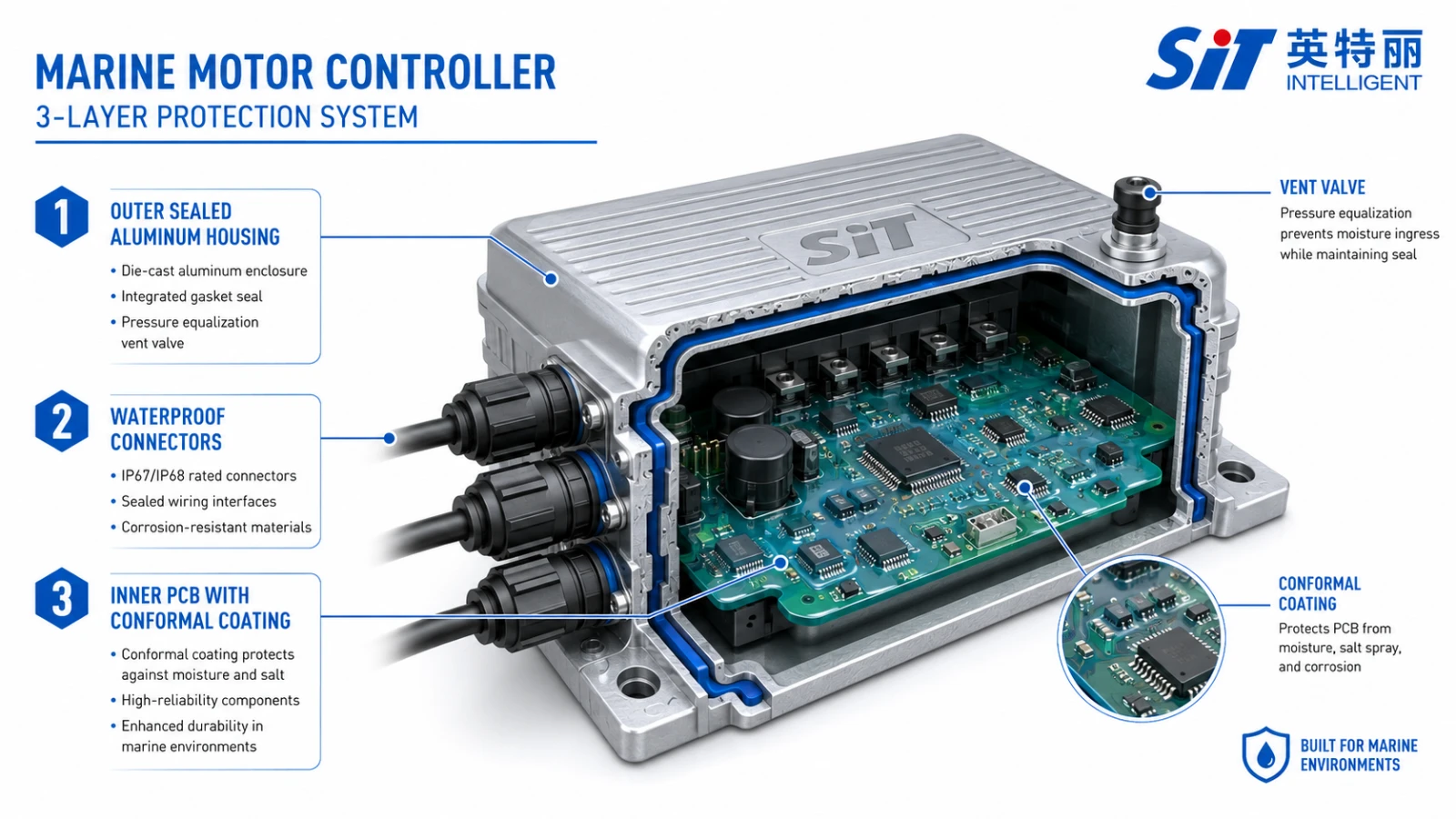

四、可靠性设计：把"防水防腐"做进每个层级

1. 壳体级：密封结构 + 透气阀（防止温度变化导致壳内负压吸潮）；
2. 连接器级：防水连接器选型，插拔件带密封圈，电缆引入处应力与密封双重处理；
3. 板级：PCB 三防漆覆盖，关键焊点工艺管控；高湿环境下的爬电距离按安规余量设计；
4. 验证级：防护等级试验、盐雾试验、温度循环与振动试验逐项验证，出货按批次留存测试数据。

板级制造质量是防腐蚀设计的基础——三防漆盖得住工艺良好的焊点，盖不住虚焊与污染残留。批量制造的验收口径可参考 PCBA 可靠性测试与 IPC-A-610。

五、ODM 定制开发流程

1. 需求锁定：功率段、电压平台、电机参数（极对数/反电动势/额定转速）、安装结构与散热形态；
2. 方案设计：功率级与驱动设计、结构密封设计、CAN 协议定义；
3. 样机与水上验证：台架标定后随整机水上测试，重点验证靠泊低速控制与堵转保护；
4. 环境试验：防护等级、盐雾、振动、温度循环；
5. 小批量产与放量：产测覆盖全功能项，批次追溯。

船检合规方面，纯电池动力船舶整船需满足《纯电池动力船舶技术与检验暂行规则》等要求，部件层面的具体检验路径按整船项目与船检机构要求确定，我们在 ODM 阶段配合提供技术文档与测试数据。

六、制造能力与电力电子工程同源性

山西英特丽以 30 条 SMT 产线、32000 ㎡厂房承接控制器类产品批量制造，通过 IATF16949 / ISO9001 / ISO13485 体系认证。在大功率电力变换方向，集团子公司 TNC 从事 7—480kW 充电桩研发制造，功率器件应用、散热结构与整机老化测试的工程经验与船用控制器同源。大功率功率板的制造工艺可延伸阅读 工商业储能 PCS 主控板 PCBA 代工。

附录：术语速查

• 舷外机（Outboard Motor）：挂装于船尾、集成动力与推进装置的整机形态。
• IP67：防护等级，完全防尘且可承受短时浸水（标准试验条件 1 米/30 分钟级）。
• FOC（磁场定向控制）：对永磁同步电机解耦控制以获得平滑扭矩输出的算法。
• 四象限运行：电机在正反转、电动/制动四种状态间运行的能力。
• 三防漆：覆盖 PCB 的防潮、防盐雾、防霉涂层。
• 透气阀：平衡密封壳体内外气压、阻隔液态水的元件。
• 堵转保护：电机被卡死（如桨叶缠绕）时限流停机的保护机制。
