1500V 直流系统并不是新概念。组串式逆变器最高输入电压从 2016 年阳光电源率先推出 1500V 产品起步,华为、锦浪在 2019 年、固德威在 2021 年陆续跟进,如今 1500V 已是地面电站与大型工商业项目的主流平台。系统电压还在继续上探:阳光电源 2023 年已将 2000V 高压逆变器用于光伏项目、2024 年 3 月发布光储 2000V 高压系统技术。每抬高一档系统电压,本质都是"用更少的组串、电缆、汇流与逆变器,送出同样的功率",从而压低直流侧的电气平衡(BOS)成本。
对做 PCBA 的人来说,系统电压从 1000/1100V 升到 1500V,板子上最先被改写的两个尺寸就是电气间隙(clearance)与爬电距离(creepage)。很多人下意识以为"电压涨 1.5 倍,间隙和爬电都得跟着涨 1.5 倍"——这正是本文要纠正的误区。真实情况是:两者的放大幅度完全不一样。把这件事讲清楚,才能既不过设计浪费板面,也不欠设计过不了认证。
先把结论摆在最前面,后面几章再拆解原因。在同一过电压类别、同一污染等级、同一材料组别的前提下,1000V 与 1500V 的板卡绝缘距离差异如下:
| 对比维度 | 1000/1100V 系统 | 1500V 系统 | 差异方向 |
|---|---|---|---|
| 直流系统电压 | ≤1000V(海外)/ 1100V | ≤1500V | ↑ 约 1.4–1.5× |
| 单组串组件数 | 基准 | 约 1.4–1.5×(视组件开路电压与低温修正而定) | ↑ 明显 |
| 主开关器件阻断电压 | 1200V 硅基 IGBT 为主 | 1700V 硅基 IGBT,或三电平拓扑下 1200V SiC 分压 | ↑ 跳档 |
| 电气间隙(同过电压类别) | 约 5.5mm(视方案而定) | 约 5.5mm(视方案而定) | ≈ 几乎不变 |
| 爬电距离(PD2 / 材料组 IIIa) | 约 10mm | 约 12.5–16mm(插值) | ↑ 明显变长 |
| 直流侧线损 | 基准 | 更低(电压↑、同功率下电流↓) | ↓ 改善 |
| 直流侧 BOS 成本 | 基准 | 业界普遍认为可降约 10–15%(视项目而定) | ↓ 改善 |
| 板卡工艺重心 | 常规绝缘配合 | 挤爬电:开槽/挖空/绿油桥/局部灌封 | 工艺加码 |
| 认证体系 | IEC 62109-1/-2 | 同族标准,绝缘配合参数取值更紧 | 同族趋严 |
整张表里最值得记住的是中间那两行:间隙这一行两边几乎一样,爬电那一行 1500V 明显更长。下面两章分别解释"为什么间隙差不多"和"为什么爬电差很多"。

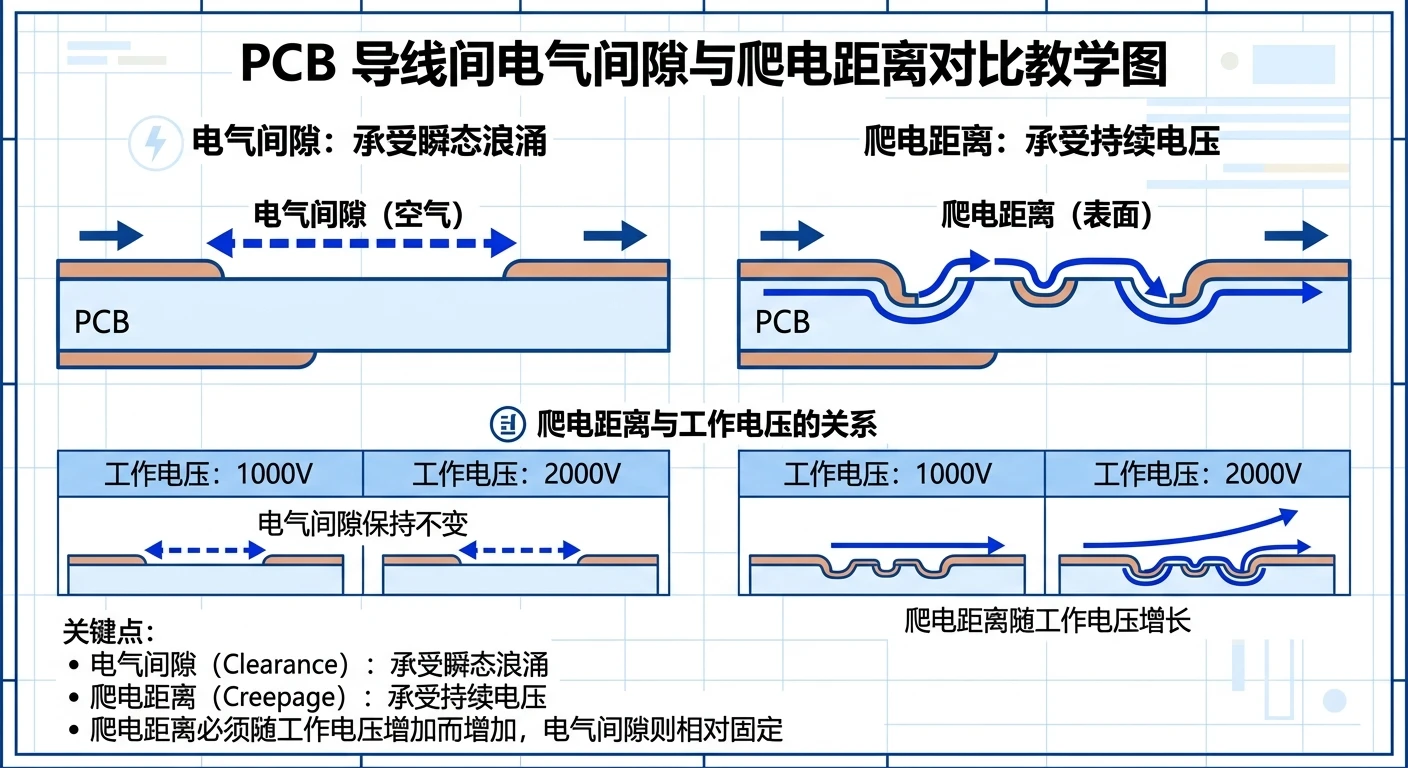

电气间隙(clearance)是两个导体之间穿过空气的最短直线距离。它要扛的是瞬态的过电压——雷击、电网操作浪涌这类持续时间极短、但峰值很高的冲击。决定间隙取多大的核心参数,是额定冲击耐受电压(Uimp),而 Uimp 又由系统的过电压类别(OVC)与设备在供电系统中的位置确定,并不直接随你日常工作的直流母线电压线性变化。
关键就在这里:如果 1500V 系统与 1000V 系统落在相同的过电压类别、相同的冲击耐受档,那么两者所需的空气间隙基本一致——都落在约 5.5mm这一档(具体视方案而定)。直流母线那 500V 的差,相对于动辄数千伏的冲击耐受电压而言占比很小,不足以把间隙顶到下一档。
"间隙差不多"是有前提的,以下两种情况会让 1500V 的间隙真正变大,务必按实际方案核算,不要照搬"约 5.5mm":
换句话说:海拔只修间隙、不修爬电。这是 1000V 与 1500V 共同遵守的规则,记住它能避免把高原项目的间隙算少、爬电算多。
爬电距离(creepage)是两导体之间沿绝缘表面的最短路径。它要扛的不是一瞬间的冲击,而是长期、持续施加的工作电压。在潮气、灰尘、盐雾等污染物的参与下,绝缘表面会逐渐发生电痕化(tracking)、积炭,形成导电通道——这是个慢性、累积的过程。所以爬电直接随持续工作电压上行:工作电压抬高 1.5 倍,需要的爬电就明显变长。
以一个具体档位看:污染等级 PD2、材料组 IIIa条件下,约 1000V 工作电压对应约 10mm爬电;升到 1500V,按 IEC 60664-1 体系插值,约需12.5–16mm。注意 1500V 已接近常用查表的上沿、需要插值,因此一律标"约";落地时以选定的过电压类别、污染等级、材料组别实际核算为准——这部分完整查表口径见主篇 《1500V光伏逆变器PCBA爬电距离与电气间隙设计》,本文不再展开。
爬电不只看电压,还看绝缘材料的相对电痕化指数(CTI)。CTI 越高,材料越抗电痕,允许的爬电就越短。常用分组:
| 材料组别 | CTI 范围 | 抗电痕能力 | 对爬电的影响 |
|---|---|---|---|
| 材料组 I | CTI ≥ 600 | 强 | 同电压下允许爬电更短 |
| 材料组 II | 400 ≤ CTI < 600 | 较强 | 居中 |
| 材料组 IIIa | 175 ≤ CTI < 400 | 一般(常见 FR-4 多落此档) | 需要更长爬电 |
| 材料组 IIIb | 100 ≤ CTI < 175 | 较弱 | 爬电要求更严 |
这给了 1500V 板卡一个重要的"还债"手段:选用更高 CTI 的基材或在高压区做表面处理,能把变长的爬电要求部分对冲掉。另外要记住,加强绝缘的爬电距离约为基本绝缘的 2 倍——这条对 1000V、1500V 都成立,但在 1500V 上净增量更可观,布局时要预留。
把上面的逻辑做成并排表(PD2、基本绝缘,数值依标准体系按工作电压插值,均为约值,以实际核算为准):
| 材料组别(CTI) | 约 1000V 爬电 | 约 1500V 爬电 | 说明 |
|---|---|---|---|
| IIIa(175–400) | 约 10mm | 约 12.5–16mm(插值) | 本文锚定档位,FR-4 常见 |
| I / II(CTI 更高) | 相应更短 | 相应更短 | 选高 CTI 材料可缩短,视方案而定 |
| 加强绝缘 | ≈ 基本绝缘 ×2 | ≈ 基本绝缘 ×2 | 初/次级隔离区按此放大 |

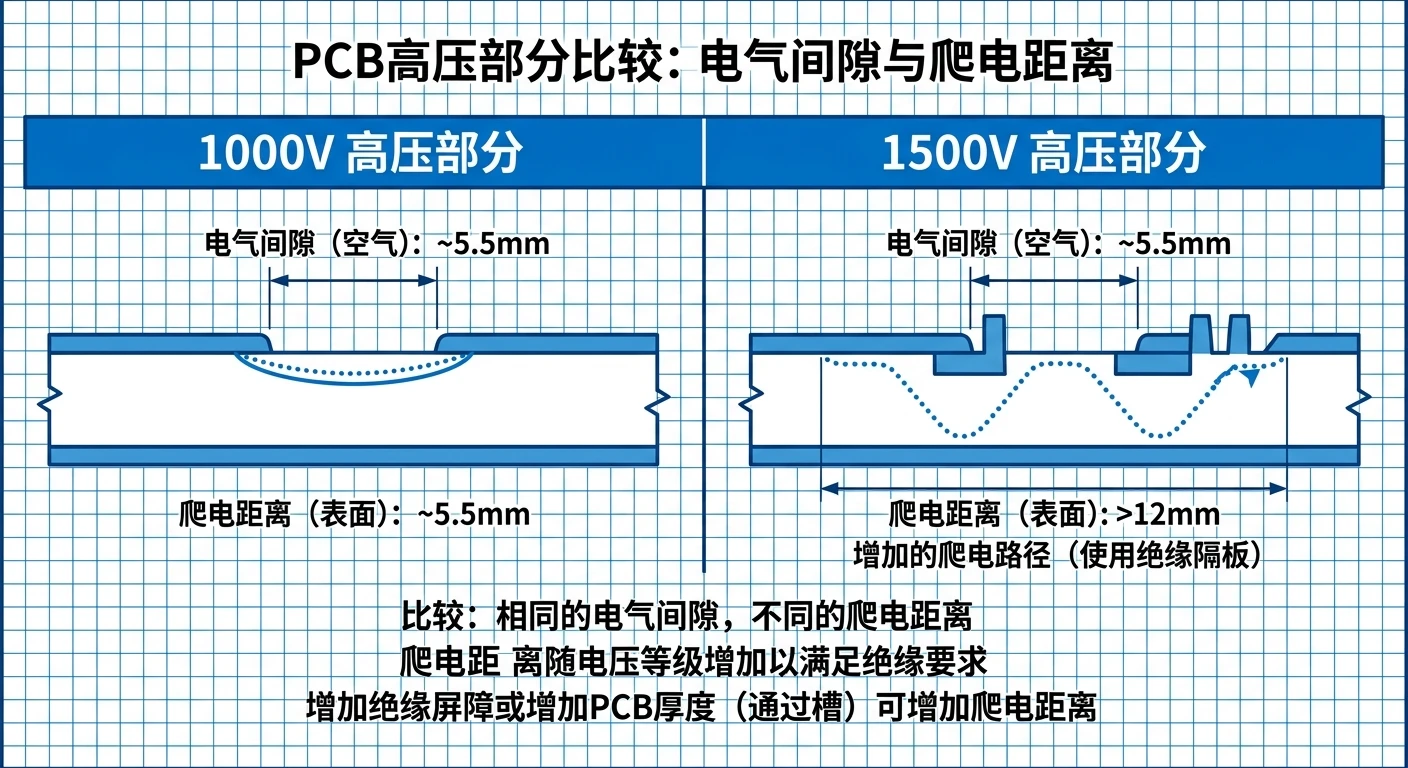

对照图1、图2再读一遍这张表会更直观:把电压从 1000V 抬到 1500V,间隙那一档没动,爬电这一档明显往上走。这就是"间隙差不多、爬电差很多"的全部含义。

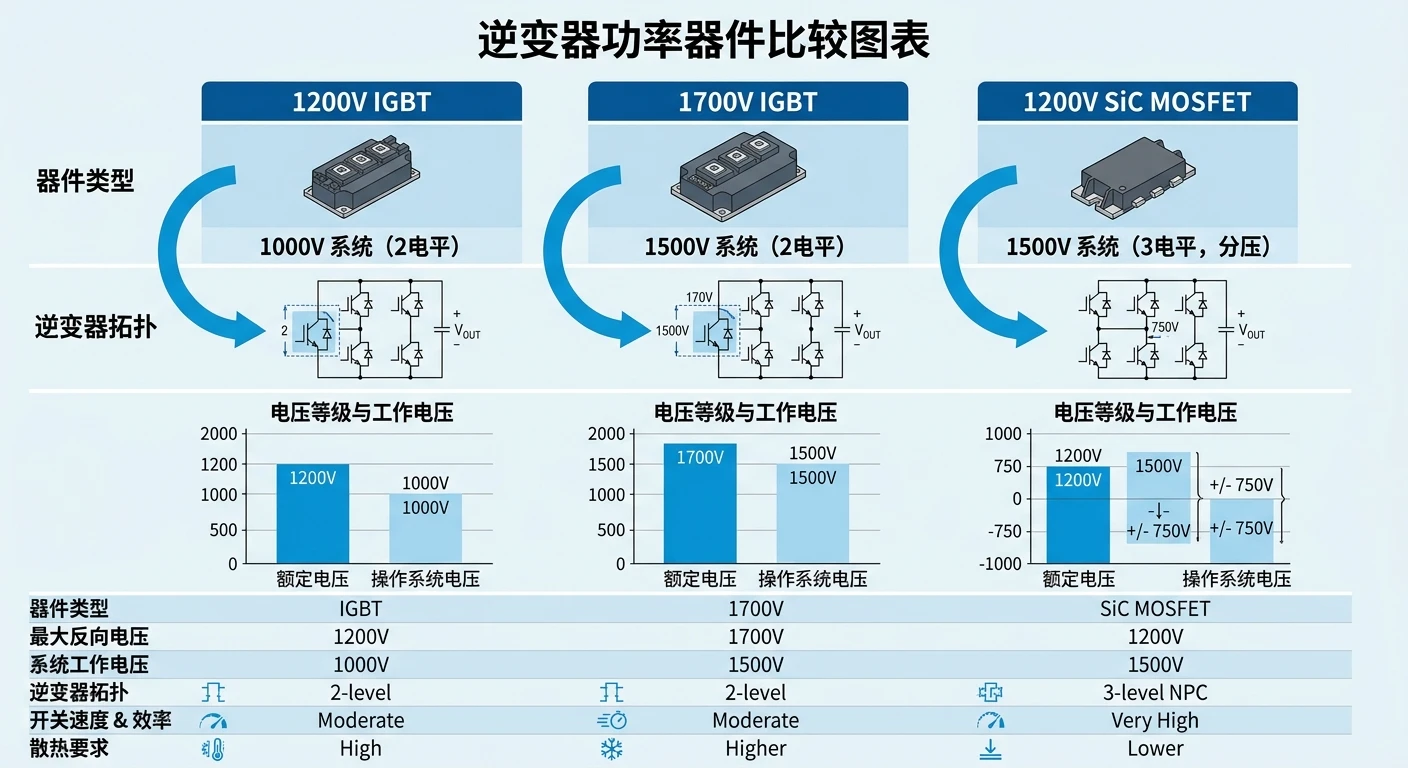

系统电压抬高,最先"扛不住"的不是 PCB,而是功率器件。1000V 系统用 1200V 硅基 IGBT 即可;到了 1500V,1200V 已经不够耐压,主流做法有两条:两电平拓扑直接上 1700V 硅基 IGBT;或在三电平(如 NPC/T 型)拓扑里用 1200V SiC MOSFET 分压承担——每个器件大致只看到约一半母线电压。
| 器件方案 | 典型阻断电压 | 适配系统 | 对板卡绝缘的连带影响 |
|---|---|---|---|
| 硅基 IGBT | 1200V | ≤1000/1100V | 间隙/爬电按 1000V 档取值 |
| 硅基 IGBT | 1700V | 1500V(两电平) | 母线电压↑,引脚间与铜箔间爬电需同步加严 |
| SiC MOSFET | 1200V | 1500V(三电平分压) | 开关更快、dv/dt 更高,布局与爬电对寄生更敏感 |
SiC 的渗透正在加速:为适配 1500V 母线,1700V 等更高耐压器件成为理想选择,头部逆变器厂商已在 1500V 机型中导入或测试 SiC 方案;从硅基 IGBT 切到 SiC,系统效率约可再提升 0.6–0.7%(视拓扑与工况而定)。但 SiC 的高 dv/dt 也意味着布局对爬电、对高压区铜箔间距更敏感,这又把话题绕回板卡级绝缘。器件选型与产业趋势,可延伸阅读 《2026电子制造趋势前瞻:光储充与AI硬件的PCBA工艺挑战与降本策略》。

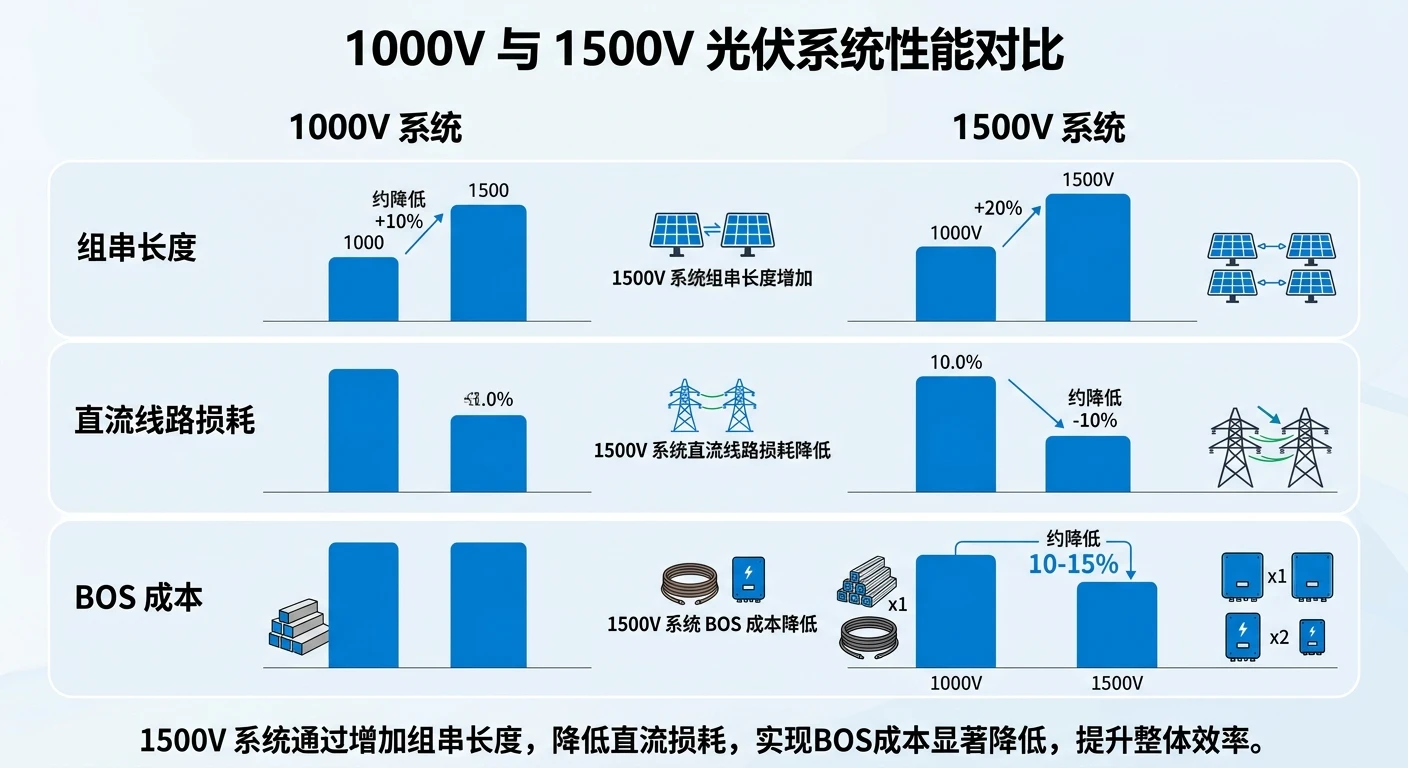

1500V 之所以成为主流,账是算在系统侧的。把系统侧的好处与板卡侧的代价并排看,才能理解这是一笔"系统省钱、板卡补课"的交易:
| 账本科目 | 1000/1100V | 1500V | 谁受益 |
|---|---|---|---|
| 单组串组件数 | 基准 | 约 1.4–1.5× | 系统:组串/汇流数量减少 |
| 直流电缆与汇流 | 用量基准 | 用量减少 | 系统:线缆/汇流箱省 |
| 直流侧线损(I²R) | 基准 | 更低(同功率电流更小) | 系统:发电量更划算 |
| 直流侧 BOS 成本 | 基准 | 约降 10–15%(视项目而定) | 系统:度电成本下降 |
| 板卡爬电距离 | 基准 | 明显变长 | 板卡:占板面、要补工艺 |
| 功率器件耐压 | 1200V | 1700V / SiC | 板卡:器件成本与热设计上升 |
结论很清楚:1500V 把成本省在了系统侧,把难度压到了板卡侧——尤其是爬电与器件这两笔"绝缘债"。能不能把这笔债还得既省板面又过认证,直接决定了一块 1500V 主控/驱动板的工程水平。组串式与高压大功率电源板的制造细节,可延伸阅读 《光伏组串逆变器PCBA代工:分布式光伏核心板卡制造全解析》 与 《光伏逆变器PCBA代工:高压大功率电源模块电路板制造技术解析》。
明白了"间隙差不多、爬电差很多",1500V 板卡相对 1000V 的工程动作清单也就清楚了——几乎所有增量都花在"挤爬电"上,而非盲目放大所有间距:
| 工艺动作 | 解决什么 | 1000V vs 1500V |
|---|---|---|
| 高压区开槽 / 挖空(slot) | 截断表面爬电路径,用空气间隙替代沿面路径 | 1500V 上更频繁、更深 |
| 绿油桥 / 阻焊设计 | 规范爬电起止,避免油墨缺陷拉低耐受 | 1500V 对高压区阻焊要求更严 |
| 局部灌封 / 灌胶 | 把沿面路径"封"进固体绝缘,等效缩短爬电需求 | 1500V 高压级更常用 |
| 高 CTI 基材选用 | 降低同电压下的爬电要求 | 1500V 收益更明显 |
| 三防涂覆 | 提升污染条件下的表面耐受、降污染等级影响 | 户外长期服役两者都要,1500V 更关键 |
| 海拔间隙修正 | 高原项目对间隙(非爬电)上修 | 两者同规则,基数大的增量大 |
把这些动作落到一块真正能过认证、能批量生产的板子上,考验的是 PCBA 制造端的工艺与品控一致性。三防涂覆与长期户外可靠制造,可延伸阅读 《光伏逆变器PCBA三防涂覆与高可靠制造》;板卡焊点与验收标准,可参考 《PCBA可靠性测试与IPC-A-610验收标准详解》。
山西英特丽电子科技专注 PCBA 制造与 EMS 代工,拥有 30 条 SMT 产线、32000㎡ 厂房,已通过 IATF16949、ISO9001、ISO13485 质量体系认证,可承接光伏/储能逆变器的高压绝缘板卡代工:从间隙/爬电的工艺落地(开槽、绿油桥、局部灌封、三防涂覆),到 1700V IGBT、SiC 器件的贴装与锁货代料。新能源方向上,关联子公司 TNC 覆盖 7–480kW 充电桩业务。储能/光伏逆变器主控板的代工代料细节,可延伸阅读 《储能逆变器PCBA代工代料/光伏逆变器主控板制造方案》。
有 1000V / 1500V 光伏逆变器 PCBA 的绝缘设计落地或代工需求?欢迎联系山西英特丽进行技术评估与方案沟通。
