智能PDU与母线插接箱监测板PCBA代工：数据中心机柜配电控制板SMT贴片承接全解析

导读：算力机柜越塞越满，“电怎么进、怎么分、怎么算”成了数据中心运维绕不开的命题。机柜配电正从过去的“哑插排”，升级为能逐路计量、实时监测、远程开关的智能PDU，以及更灵活的母线（busway）+插接箱方案——这两类设备里都装着一块“会算账、会通信”的监测控制板。本文写给配电设备方案商、机柜与数据中心集成商，以及硬件采购/产品经理：先讲清机柜配电为什么要“变智能”，再把这股需求拆成对监测板PCBA的具体工艺要求，最后说明该怎么选一家能承接这类配电监测板的代工厂。文中行业数据与标准引自公开资料，仅作背景科普，不代表山西英特丽自有产品规格。

一、机柜配电为什么从“哑配电”走向“智能监测”

过去机柜里的配电很简单：一条PDU插排把市电分到各台服务器，能通电就行。但当单机柜功率一路抬高，这种“哑配电”就不够用了——你不知道每个插座用了多少电、机柜还剩多少容量、哪一路快过载、PUE到底卡在哪。配电从“接通就行”变成“必须能算、能看、能控”，这股需求把订单压力也传导到了上游的PCBA/SMT代工环节。

1.1 算力机柜的功率密度在跳级

智算中心（AIDC）的单柜功率，相比传统IDC的4–8kW已经是数量级的跃升，业内普遍口径在20–100kW之间，并随AI机柜架构持续上行。功率越高，配电的“账”就越要算清楚：容量规划、相位均衡、过载预警，都依赖逐路的电流、电压、功率与电量数据。换句话说，功率密度越高，越离不开精细的配电监测。算力侧“喂电”的电源板逻辑可对照阅读：算力电源PCBA代工厂怎么选？服务器电源板SMT贴片与成品组装承接全解析；本文聚焦的是电送到机柜之后“怎么分、怎么算”的配电监测侧。

1.2 PUE考核与精细化运维，逼出“逐路计量”

国标GB 40879-2021对数据中心能效（PUE）分级管理，多地新建数据中心要求PUE控制在较低水平。要把PUE管好，前提是“算得清”——IT负载到底用了多少电、配电与制冷各占多少。这就要求配电环节能做到机柜级、甚至插座级的电量计量。对托管（colocation）业务来说，逐路计量还直接关系到按用电计费。于是，智能PDU与母线监测把“计量”从楼层级下沉到了机柜级和插座级。

1.3 母线（busway）+插接箱：高密度机房的柔性配电

传统机房靠一根根电缆从配电柜拉到机柜，扩容、改造时既费工又占空间。母线槽（busway）方案改用一条架空的封闭母线沿机柜列铺设，机柜要取电就在母线上扣一个插接箱（tap-off box），即插即用、灵活扩容，越来越多地用在高密度算力机房。而无论是智能PDU还是母线插接箱，要实现“看得见、管得住”，里面都要装一块负责采集、计量与通信的监测控制板——这正是PCBA代工能接的活。

二、配电监测都有哪些板卡？先看懂机柜配电链路

要谈代工，先把“配电监测”拆清楚。从市电进机房，到电流送进每一台服务器，沿途的监测节点对应着几类不同的控制板。

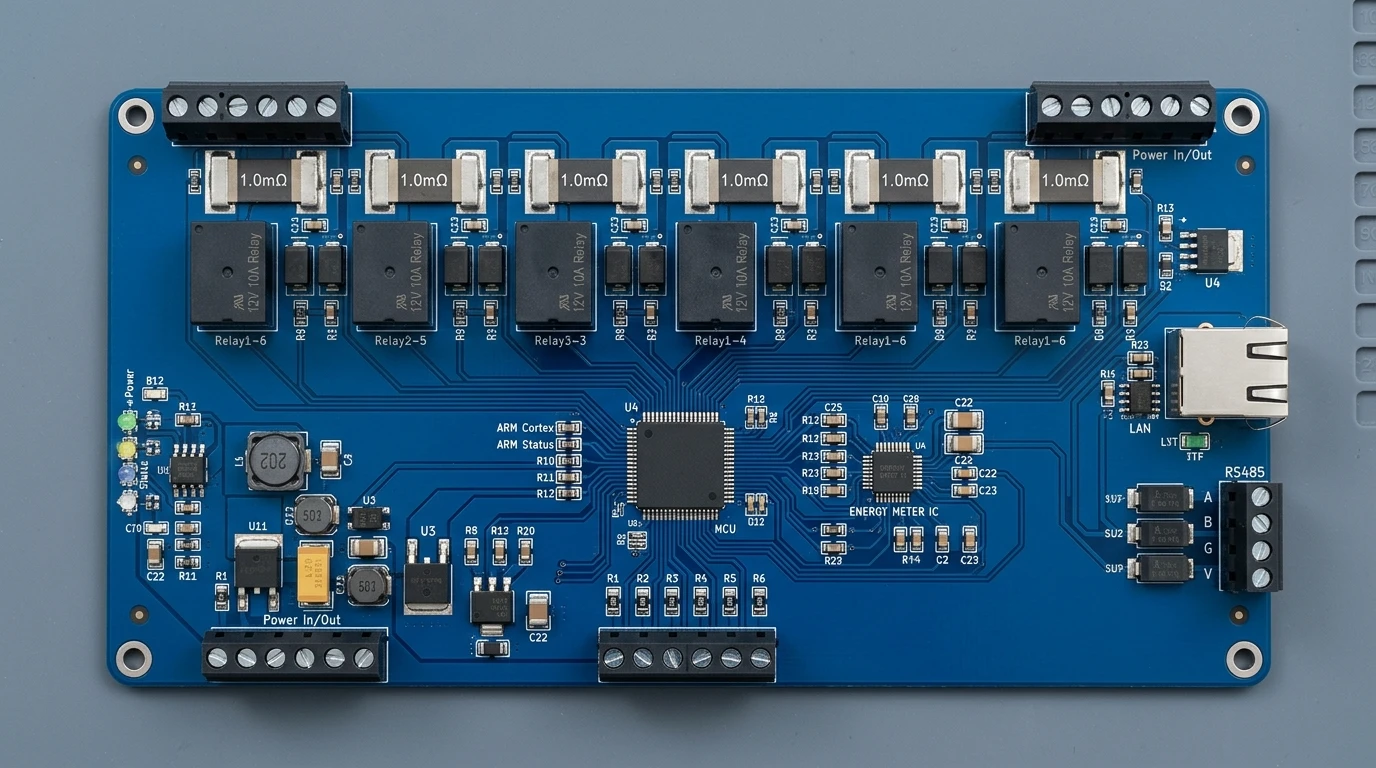

2.1 智能PDU监测板：机柜里的“电表+开关+网关”

机柜PDU按智能程度通常分几档：基础型（只供电）、计量型（整体计量）、监控型（逐路监测）、切换型（可远程开关每路插座），以及功能更全的智能PDU。智能PDU里的那块控制板，本质是把“电表、开关、传感器网关”做进一块PCBA：

• 逐路计量：测量每个插座/每相的电流、电压、有功功率与电量（kWh）；
• 远程监控与告警：过流、过压、过温门限触发告警；
• 环境传感：接入温湿度、门磁、漏水等传感器；
• 远程开关：切换型PDU可按插座远程上/下电、设置上电时序；
• 网络通信：通过RS485/Modbus、以太网、SNMP接入机房动环/DCIM系统。

2.2 母线插接箱采集板：取电点上的计量与保护

母线插接箱是机柜从封闭母线取电的接口，里面除了断路器/保护器件，往往也集成一块采集计量板，负责测量该取电点的电流、电压、功率与电量，并把数据上传到监控系统。它和智能PDU监测板的电路构成相通，区别更多在结构形态与电流量程。

2.3 列头柜/配电监控板与动环采集板

再往上，列头柜（RPP）里有配电监控板汇总多回路数据；机房里还有动环监控的各类采集板。它们和PDU/插接箱监测板同属“配电与环境数据采集”这一工艺族——以MCU+计量+通信+采样为核心的中等复杂度控制板，正是柔性EMS厂擅长承接的类型。

三、配电监测板“难造”在哪？从功能翻译成工艺

这类板卡看着不像大功率电源那么“猛”，但要做到“计量准、通信稳、长期可靠”，制造端有几处硬骨头，每一处都是选代工厂时要核查的能力。

3.1 计量精度：差之毫厘，算账就错

计量是这类板卡的灵魂。要支持容量管理乃至计费，电量计量精度往往要做到±1%甚至更高等级（对标电能表的计量精度等级，如1级约±1%、0.5级约±0.5%）。精度不只取决于计量芯片，更取决于制造端：采样电阻（分流器）的阻值精度与焊接质量、温漂、布局对称性，任何一处一致性偏差都会被放大成计量误差。这要求代工厂在器件选型配合、焊接一致性和批次稳定性上都过得硬。

3.2 电流采样与隔离：量程跨度大、要防干扰

配电监测的电流采样方式有分流器（shunt）、电流互感器（CT）、霍尔传感器等，量程从单路十几安培到母线侧上百安培不等。采样信号微弱、又紧邻强电，信号调理与电气隔离是关键：隔离运放/隔离ADC、强弱电分区布局、爬电距离与电气间隙都要到位。制造时的清洁度、助焊剂残留控制会直接影响绝缘与长期可靠性。

3.3 通信与固件：装在机柜里，要能远程“听懂话”

监测板要接入机房动环/DCIM，常见RS485/Modbus、以太网、SNMP等接口。这意味着板上有通信PHY、隔离收发器、网络器件，制造端要配合做固件烧录、通信功能测试与参数标定，并保证每块板的MAC/序列号、标定参数可追溯。批量生产里，“每块都连得上、读数都对”是靠测试工装和流程卡死的，不是靠运气。

3.4 长期在线的可靠性：装上就是几年不停机

机柜配电板一旦上线，就要在机房里长期不间断运行，且检修代价高。所以高可靠的检测闭环是硬指标：贴片后用3D-AOI查焊点，BGA/QFN类器件用X-Ray查焊点空洞与连锡，交付前做上电功能测试与必要的老化筛选，验收落到IPC-A-610标准上明确判废边界。相关工艺可深入阅读：BGA焊接X-Ray检测与返修工艺全解析 与 PCBA可靠性测试与IPC-A-610验收标准详解。

四、合规与标准：代工要配合客户过哪些关

配电监测设备的设计与认证主体是设备方案商，但能不能批量、一致地把合规产品造出来，很大程度取决于代工厂。把客户常涉及的标准理清楚，有助于判断一家代工厂是否真的懂这类板卡。

4.1 计量、安规与电磁兼容

• 计量：电能计量可参照IEC 62053系列的精度等级要求（如1级、0.5级），决定采样与器件一致性的目标；
• 安规：IT与机房设备普遍向IEC/EN/UL 62368-1靠拢，关注强弱电隔离、爬电距离与电气间隙；
• EMC：机房环境强电干扰多，监测板需满足相应电磁兼容要求，制造端通过布局、滤波器件一致性来保障。

4.2 通信协议与系统对接

监测板要接入DCIM/动环平台，常要支持Modbus、SNMP等协议。协议本身由客户固件实现，但代工厂要在产线上完成通信功能测试，确保每块板的接口都能正确收发、地址可配置。

4.3 代工厂的角色：可制造性 + 一致性 + 可追溯

五、智能PDU/母线监测板代工厂怎么选？四条核查标准

回到采购真正关心的问题：选厂时看什么？结合前面的工艺难点，给出四条可落地的核查标准。

六、山西英特丽的配电监测板承接能力

围绕上面四条标准，山西英特丽能提供的是一套从打样到批量的配电监测板代工承接：

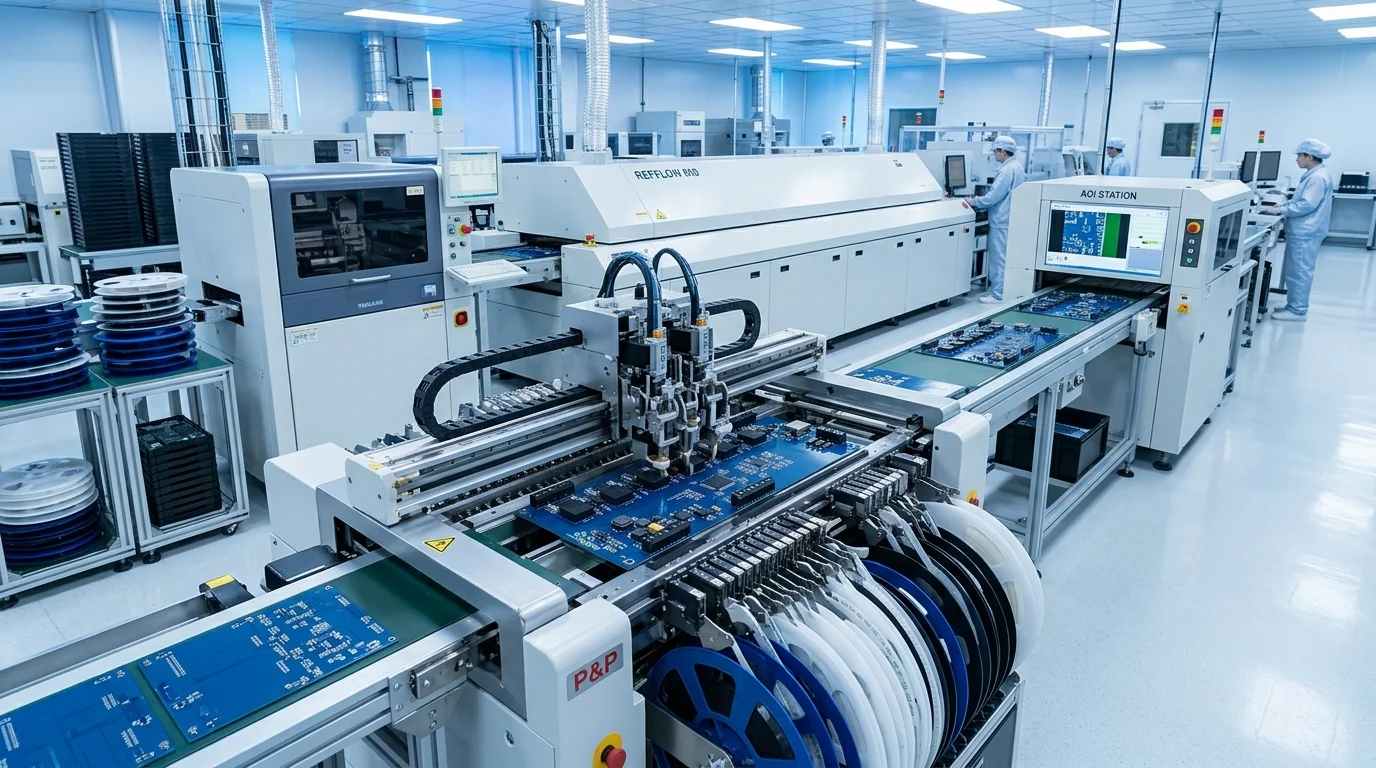

• 产能基础：30条SMT智能产线、32000㎡生产基地，支持多品种柔性生产与快速换线。
• 工艺能力：智能PDU监测/主控板、母线插接箱采集板、动环采集板的SMT贴片与成品组装，SMT+THT混装、采样与隔离器件焊接；3D-AOI、X-Ray焊点检测、功能与通信测试、老化筛选，构成高可靠闭环。
• 质量体系：通过IATF16949、ISO9001、ISO13485三大体系认证，提供批量一致性与全程可追溯。
• 配电/功率电子的工艺积累：集团子公司TNC从事7–480kW充电桩业务，涉及大电流采样、强弱电混装与高压隔离，与配电监测板的部分工艺相通，量产经验可迁移。需说明：充电桩与配电监测设备是不同产品，此处仅作工艺经验旁证。延伸阅读：工业UPS不间断电源PCBA代工：数据中心备电板卡制造全解析。

附录：机柜配电监测术语速查
