一、油转电之后,控制板成了整机成本与故障的集中点
OPE 这个品类正在经历从汽油机到锂电的替换,链锯、吹风机、割灌机、割草车陆续换成无刷电机加锂电池包。整机厂原来的核心能力是机械和发动机,换成电驱之后,控制板成了新的成本大头,也成了售后返修的集中来源。中国品牌在北美 OPE 市场已经拿到相当份额,订单量上来之后,大部分品牌选择把控制板交给专业代工厂做,自己保留算法与整机。
这类板子和普通家电控制板的差别,从电流量级上一眼就能看出来:
| 产品档位 | 典型电压平台 | 持续电流量级 | 板子的主要矛盾 |
|---|---|---|---|
| 手持工具(电钻、角磨) | 18V/20V 级 | 数十安,堵转峰值更高 | 体积小、堵转保护、跌落 |
| 手持 OPE(吹风机、割灌机) | 40V/56V 级 | 数十安持续 | 散热、粉尘、长时间满载 |
| 背负式与推行式 | 56V/80V 级 | 近百安 | 大电流连接、母线电容 |
| 骑乘式割草车 | 48V~80V 级 | 百安以上 | 铜排/端子焊接、整机热管理 |

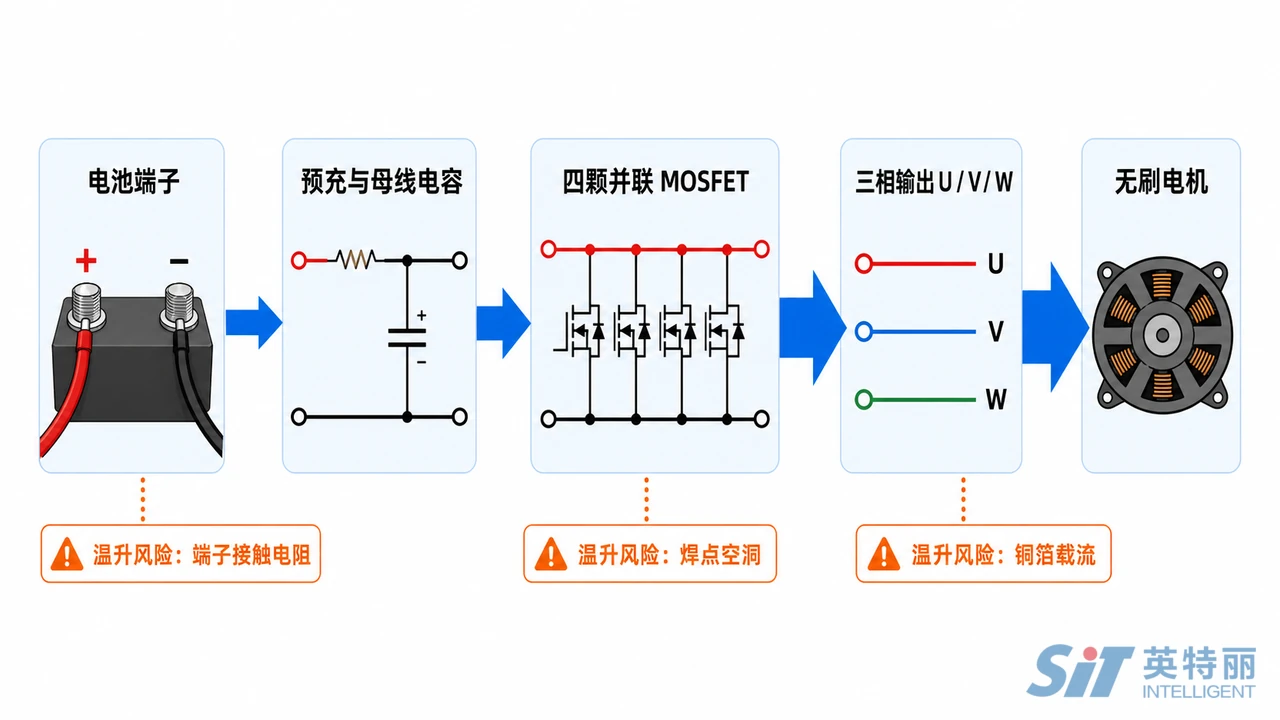

二、大电流路径:这类板子真正的工艺硬骨头
2.1 MOS 并联的均流,靠的是焊点一致性
为了扛住电流,功率级通常用多颗 MOS 并联。并联的前提是每颗管子的导通电阻和散热条件接近,而在制造端,影响一致性最大的变量是焊点:同一位置的空洞率差异、焊料厚度差异,会直接变成结温差异。温度高的那颗老化更快,失效后剩下的管子分担更多电流,故障常常是连锁的。
控制的办法有三条:一是钢网开口按功率器件单独设计,不与信号区共用一套规则;二是炉温曲线针对功率区做验证,而不是照搬同尺寸板的配方;三是用 X-Ray 抽检确认空洞率,把判定标准写进检验规范,做法见BGA X-Ray抽检方案怎么定_QFN空洞与批量缺陷分级。
2.2 大电流连接:铜排、端子还是厚铜叠加
电流上到百安级别,单靠 PCB 铜箔已经不合适。常见的三种做法各有代价:
| 做法 | 适用 | 制造端要点 | 代价 |
|---|---|---|---|
| 厚铜板 | 数十安级 | 蚀刻精度与阻焊爬锡控制 | 板价上升,细间距区域受限 |
| 板面加焊铜片/汇流片 | 数十至上百安 | 需要专门工位与治具,焊接热量大 | 增加工序与人工 |
| 铜排/端子螺接 | 百安以上 | 扭矩管理、防松、接触电阻抽测 | 装配工时长,需扭矩记录 |
选哪种要在 DFM 阶段和代工厂一起定,而不是设计定完再问对方能不能做。螺接方案还要额外约定扭矩值、扭力枪校准周期和记录方式——这一项在审厂时经常被忽略,却是现场发热失效的常见根因。相近的大电流板卡工艺可参考农业无人机ESC板PCBA代工_大电流电调与配电板制造商。
2.3 母线电容与浪涌
电池直接挂在母线上,插拔电池包的瞬间会有浪涌。母线电解电容的选型、预充电路的有无、以及电容脚位的焊接强度,都会影响长期可靠性。制造端要注意电解电容的极性检查和高度限制——插件工序的验收清单见DIP插件加工怎么验收_极性剪脚焊点与首件记录清单。
三、工作环境:振动、粉尘、湿气,一个都躲不掉
3.1 三防涂覆还是灌封
手持工具和 OPE 的使用场景是草屑、木屑、露水和雨天作业,板子还要跟着整机一起振动。防护方式通常在三防涂覆和灌封之间选:
| 对比项 | 三防涂覆 | 灌封 |
|---|---|---|
| 防护程度 | 防潮防尘,不抗浸泡 | 防护范围更大,可抗振动 |
| 散热 | 基本不影响 | 取决于胶的导热系数,选错会更热 |
| 返修 | 可局部修复 | 基本不可返修 |
| 成本与工时 | 较低 | 材料与固化工时都更高 |
| 典型选择 | 手持工具、干燥场景为主 | 整机浸水风险高、振动大的机型 |
两者的工艺差异和选择依据,在微型逆变器灌封工艺与三防漆区别_PCBA代工厂里有更细的展开;涂覆本身的材料体系与厚度控制见PCBA三防涂覆工艺全解:户外电子设备防潮防霉防盐雾完整方案。
3.2 振动带来的失效点
整机振动传到板子上,最先出问题的通常是三类位置:高而重的电解电容、悬空的大功率电感、以及没有补强的连接器。设计上用卡扣或点胶固定,制造上就要有对应的工位和检验项。振动失效的特点是装机初期看不出来,批量返修往往集中在出货后三到六个月,所以试产阶段的振动测试不能省。
四、出口合规与旺季排产
4.1 标准体系:IEC 62841 已经把老标准合并了
手持式、可移式电动工具和园林工具的安全标准,国际上已由 IEC 62841 系列整合,替代原来的 IEC 60745(手持式)、IEC 61029(可移式)以及 IEC 60335 中的园林工具部分。北美对应 CSA/UL 62841 系列,其中 62841-4 系列对应园林工具。国内则是 GB/T 3883 系列。产品出口时,通常还需要配合电磁兼容与无线部分的当地要求。
对代工厂而言,这些标准落到板子上主要是三件事:爬电距离与电气间隙、绝缘与接地处理、以及关键安规件(保险丝、压敏电阻、变压器等)的型号一致性。安规件不能随便替换,换了就要重新评估甚至重新送检,变更管理的做法见PCBA量产ECN工程变更管理_改版切换与批次界定怎么做。整套出口资料的配合清单见PCBA出口合规怎么做_RoHS REACH与UL认证的代工厂配合清单。
4.2 电池包与工具本体要分开算
锂电工具的一大特点是"一电多用"——同一个电池包配一整套工具。电池包有自己的保护板和认证路径,工具本体的控制板则跟着机型走。做代工规划时这两条线的批量节奏往往不一样:电池包的年用量通常远大于单一机型,可以按更大的批量分档谈,分档逻辑见PCBA代工起订量与批量分档_年用量多少才算中大批量。
4.3 旺季排产要提前谈
OPE 的终端销售有明显季节性,北半球春季前是出货高峰,备货和产能预留要往前推好几个月。同一渠道里增长最快的机型是割草机器人,它的板卡构成与出口标准另见割草机器人PCBA代工_RTK导航与驱动控制板批量制造商。这就意味着谈代工不能等到旺季前一个月才开始:长交期物料的下单点、产能预留的边界、以及淡季的最小起订安排,都要在框架协议里写清楚,可参考PCBA年度框架协议怎么签_滚动预测锁单与产能预留边界和SMT产能怎么算_中大批量PCBA交期评估与排产逻辑。
五、评估代工厂:七个能问出真话的问题
- 做过哪些电流量级的无刷驱动板,最大持续电流做到多少;
- 大电流连接用哪种工艺,有没有专门的工位和治具;
- 螺接扭矩怎么管,扭力枪多久校一次、记录留哪里;
- 功率区的炉温曲线是单独验证的,还是与信号板共用配方;
- 灌封和涂覆能不能自己做,固化设备与检验方式是什么;
- 终测台架能不能带电机负载跑,还是只做静态测试;
- 安规件的替代料怎么走流程,谁来判定要不要重新送检。
第六条尤其值得追问。不带负载的功能测试,发现不了均流和温升问题——很多批量发热问题就是在只做静态测试的产线上漏出去的。测试治具的投入与分工见PCBA量产测试方案怎么定_ICT与FCT测试治具的分工与投入,老化测试的样本与判定边界见PCBA老化测试方案怎么定_通电负载样本与失效判定边界。
5.1 山西英特丽的承接范围
山西英特丽是英特丽集团旗下晋城工厂,30 条高速 SMT 产线、32000 ㎡ 厂房,通过 IATF16949、ISO9001、ISO13485 体系认证,承接 PCBA 制造、SMT 贴片、插件、成品组装与测试。无刷驱动类板卡已在家电与工业方向有对应产品,相近方向可参考家电BLDC电机控制器PCBA代工_无刷电机驱动板SMT贴片EMS方案商与220V无刷电机控制器ODM开发_跑步机工业设备FOC调速方案。项目一般从 DFM 评审与试产开始,把大电流连接方式、涂覆或灌封方案、终测台架三件事在试产阶段定死再爬坡。具体产能安排与交期,以双方合同及当期排产计划为准。
六、附录:术语速查
| 术语 | 全称 | 说明 |
|---|---|---|
| OPE | Outdoor Power Equipment | 户外动力设备,含割草机、链锯、吹风机等 |
| BLDC | Brushless DC Motor | 无刷直流电机 |
| FOC | Field Oriented Control | 磁场定向控制,无刷电机常用调速算法 |
| IEC 62841 | 手持式、可移式电动工具和园林工具安全标准 | 整合并替代 IEC 60745、61029 及部分 60335 |
| 汇流片 | Bus Bar / Copper Shim | 焊在板面用于分担大电流的铜件 |
| 预充电路 | Pre-charge Circuit | 上电瞬间限制母线电容充电电流的电路 |
